仪表板 - 手套箱 ((拆卸和更换))

校正代码 1405010302 FRT 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 仪表板 - 手套箱 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将手套箱总成固定到仪表板支架的螺钉（4 个）
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
 重复使用

拆卸

  1. 拆下仪表板右侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
  2. 仅适用于北美车辆：拆下副驾位膝部气囊。请参阅膝部气囊 - 左 ((拆卸和更换))。

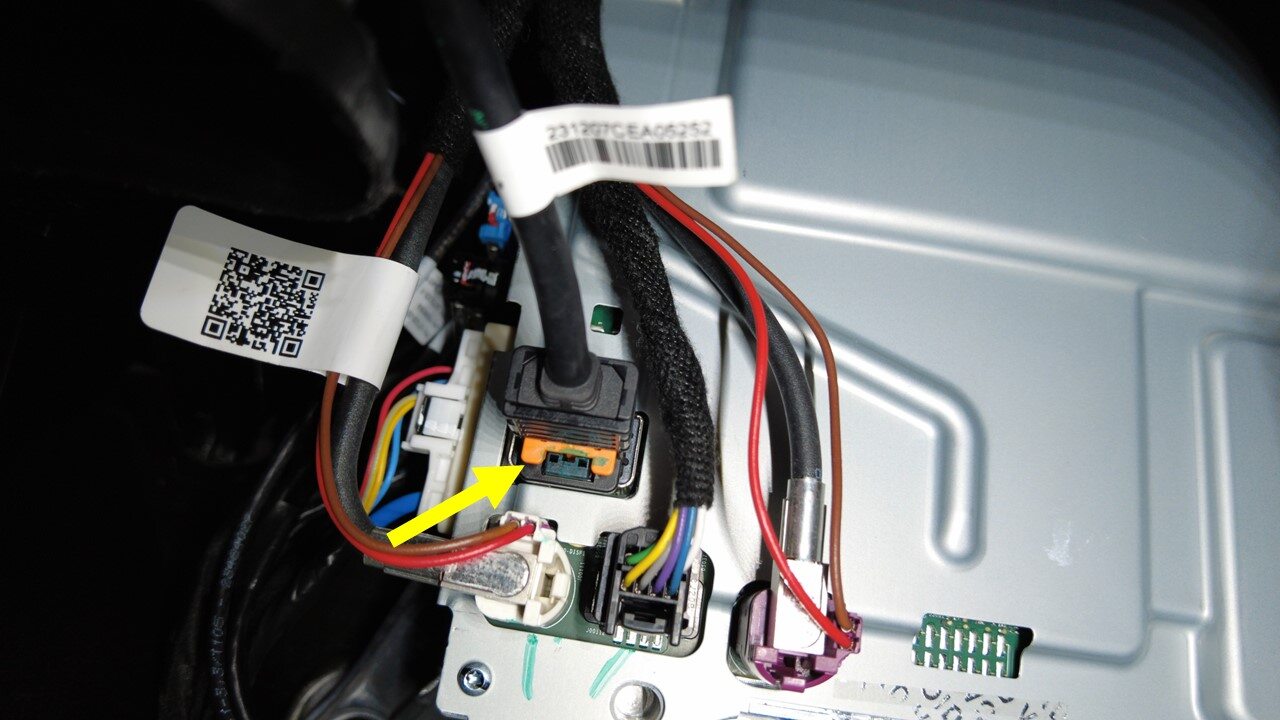

  3. 松开锁片，然后松开连接器以将手套箱 USB 线缆从车载电脑上断开。

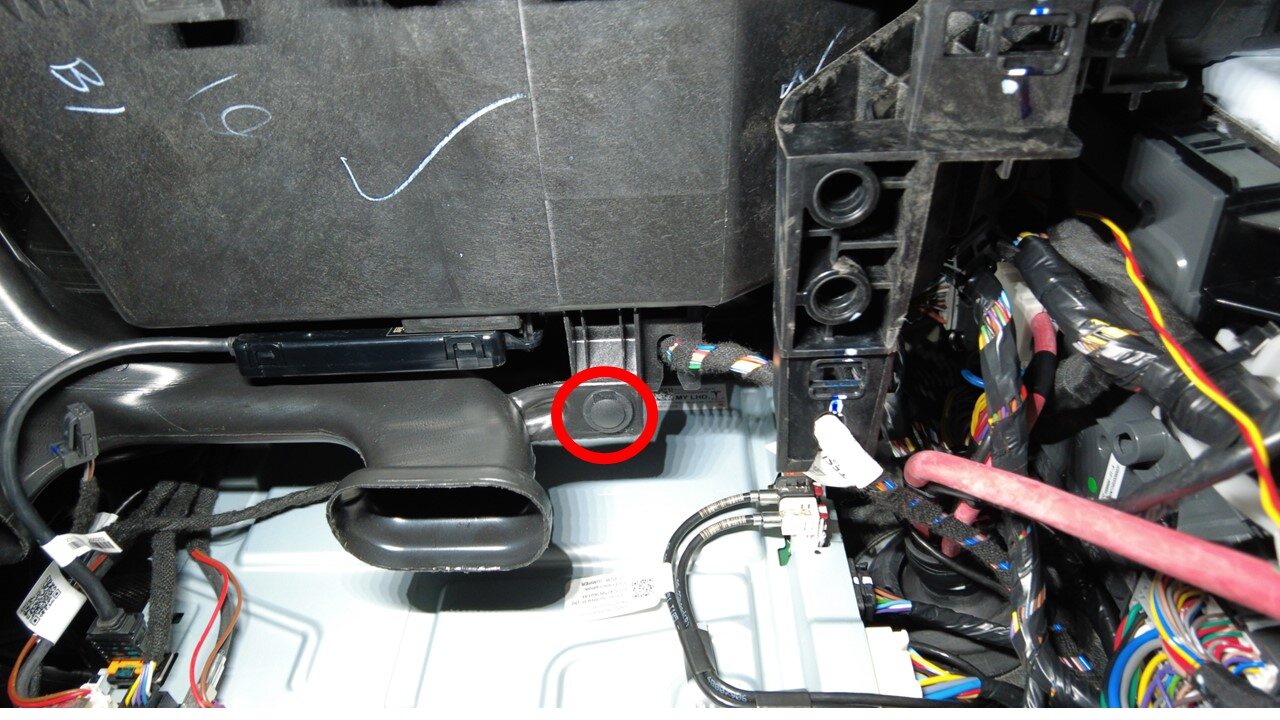

  4. 将用于固定副驾位脚部空间风管的卡子从手套箱上拆下。

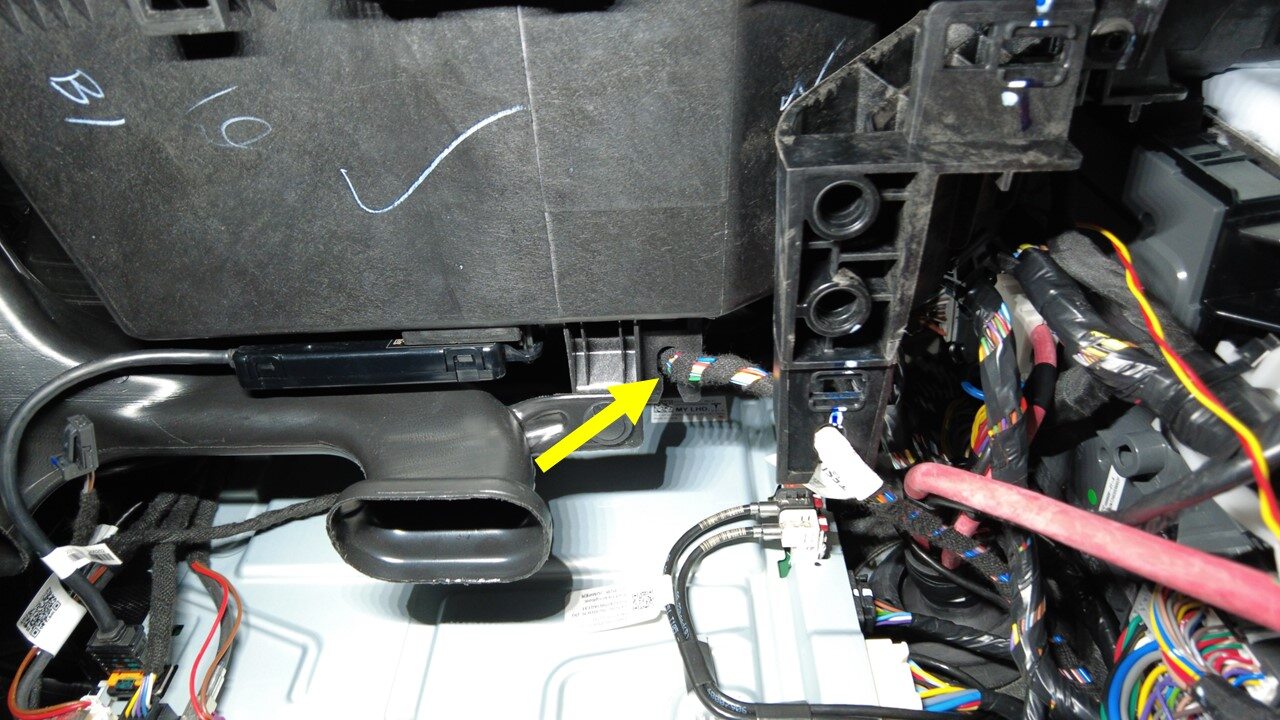

  5. 将仪表板线束从手套箱上拆下。

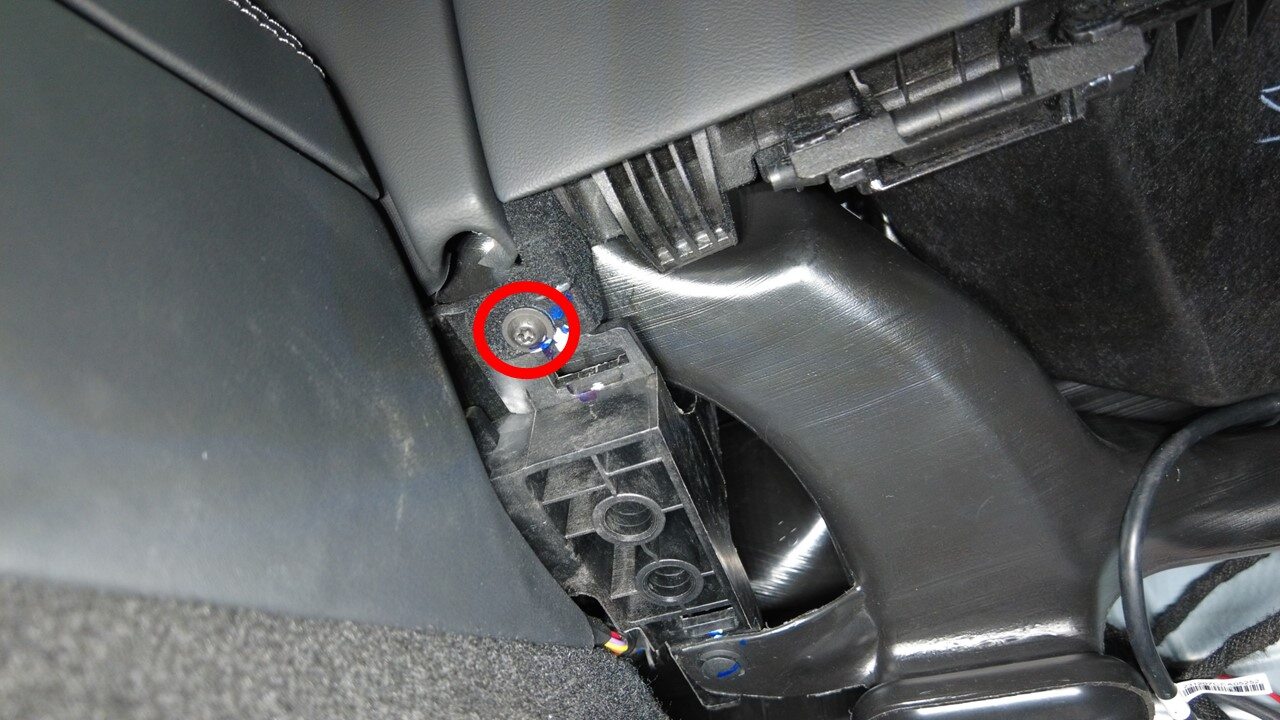

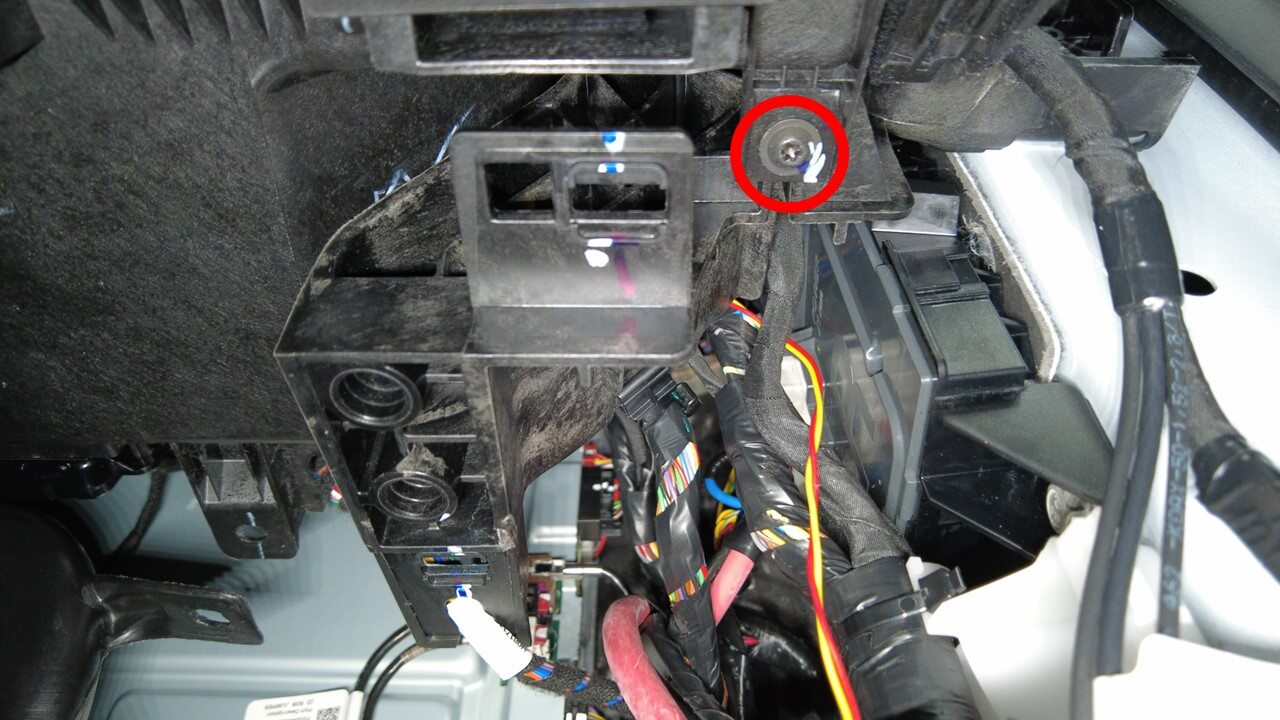

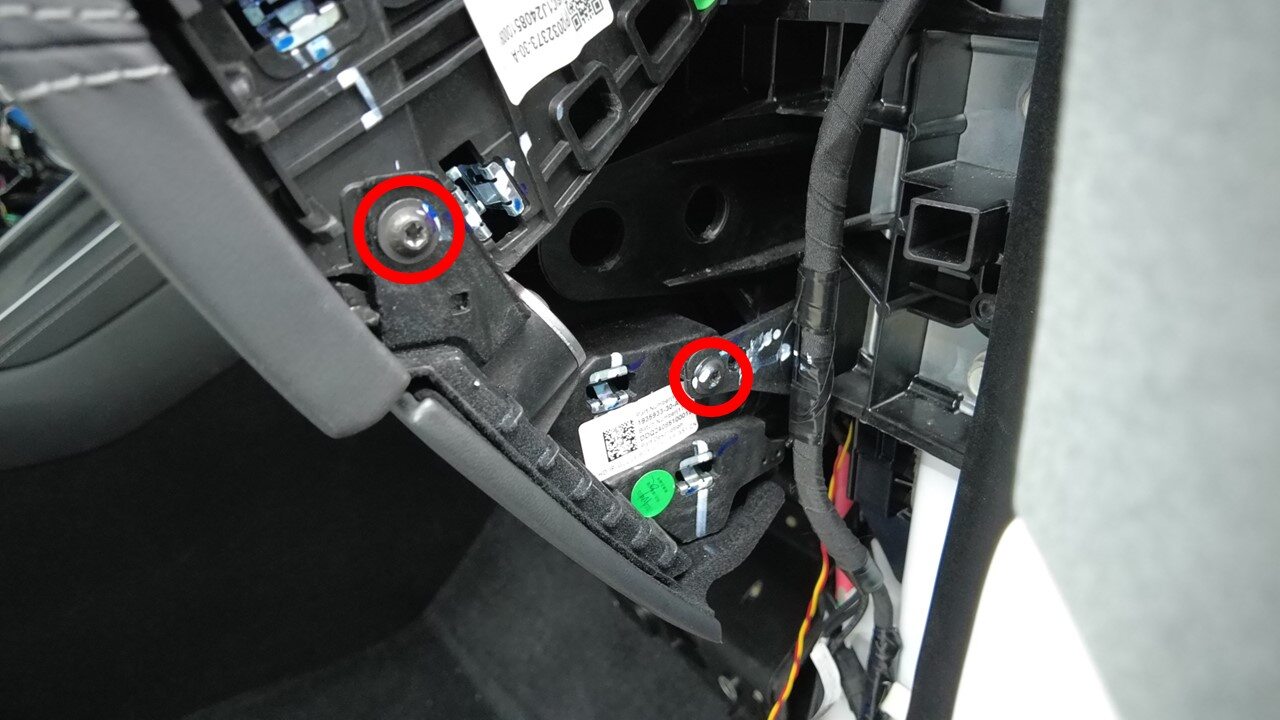

  6. 拆下将手套箱固定到仪表板支架的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒

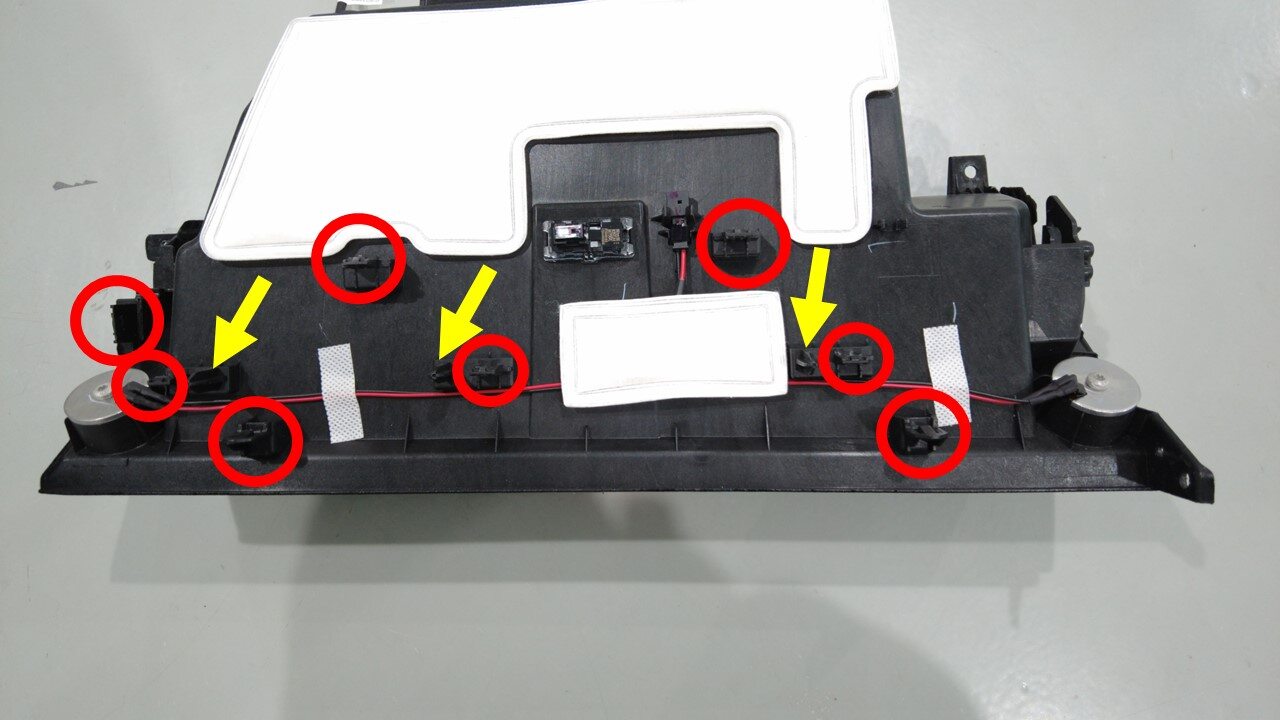

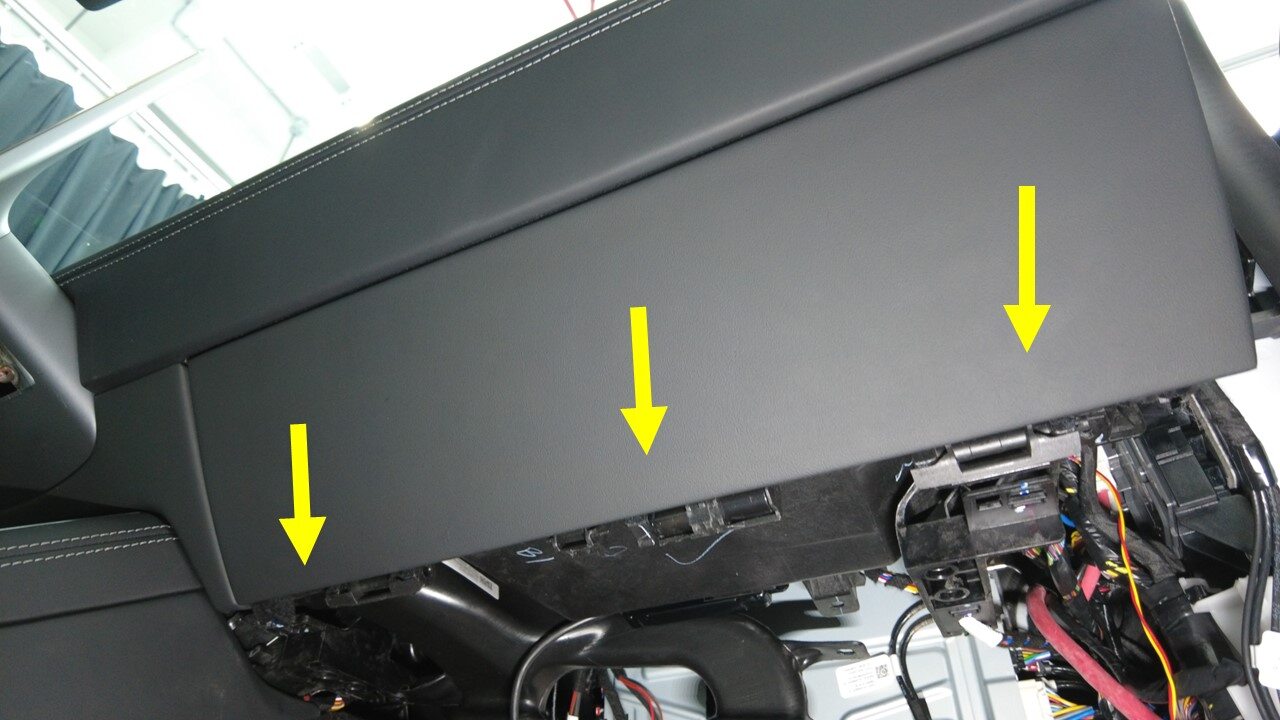

  7. 松开将手套箱固定到仪表板支架的卡子（8 个）、定位销（3 个）和固定销。
    Informational PurposesAn informational icon, calling your attention
    注

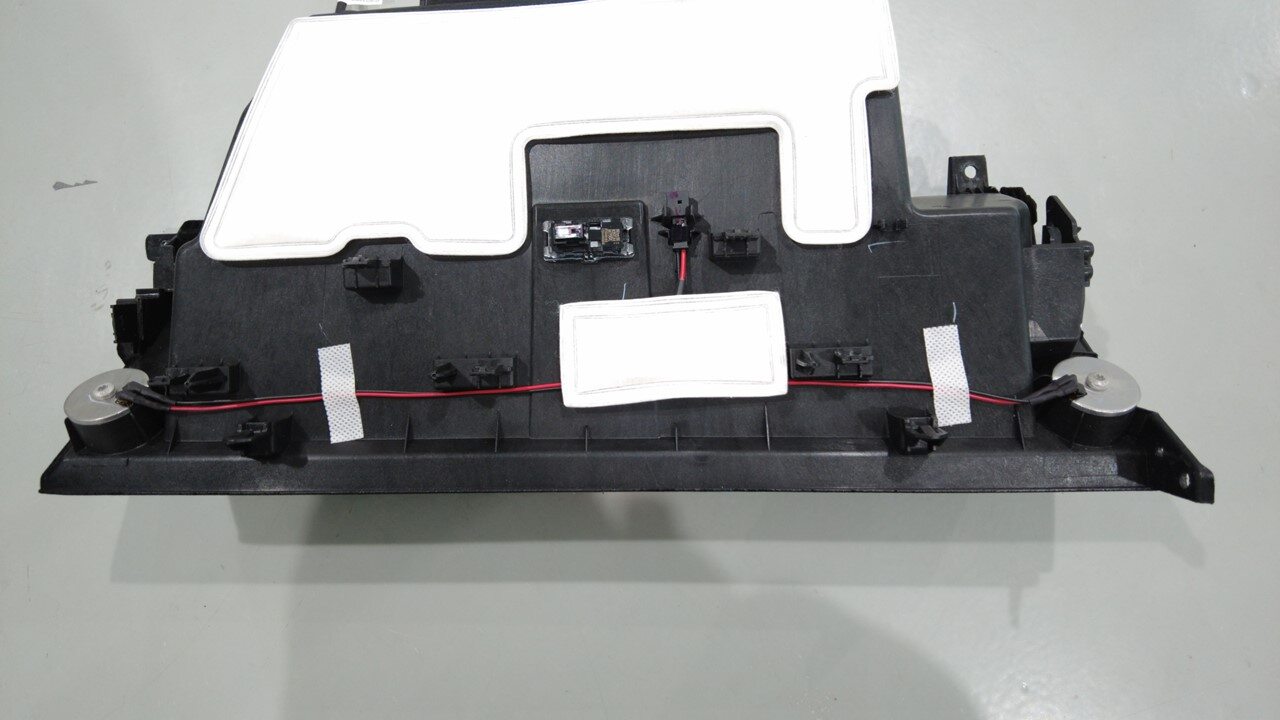

    谨慎操作，以免损坏手套箱两侧的 2 个电磁开关。

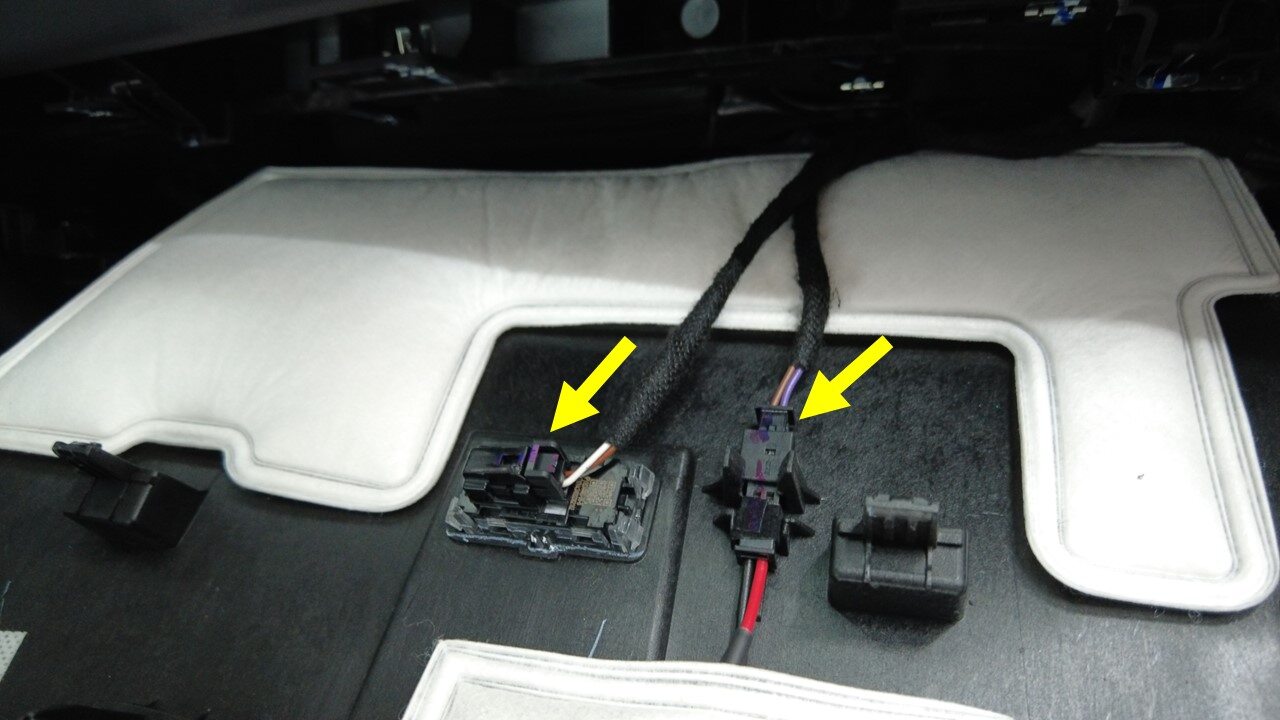

  8. 将电气连接器（2 个）从手套箱上断开。

安装

  1. 将电气连接器（2 个）连接到手套箱。
  2. 紧固将手套箱固定到仪表板支架的卡子（8 个）、定位销（3 个）和固定销。
  3. 安装将手套箱固定到仪表板支架的螺钉（4 个）。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
  4. 将用于固定副驾位脚部空间风管的卡子安装到手套箱上。
  5. 将仪表板线束安装到手套箱上。
  6. 将手套箱 USB 线缆连接到车载电脑。
  7. 仅适用于北美车辆：安装副驾位膝部气囊。请参阅膝部气囊 - 左 ((拆卸和更换))。
  8. 安装仪表板右侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
