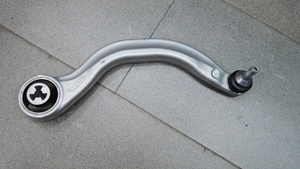

连杆 - 挠性 - 下方 - 前 - 左 ((拆卸和更换))
校正代码
3101030102
FRT
0.30
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前下方挠性连杆固定到转向节的螺母 |
 180 Nm (132.7 lbs-ft) |
|
更换 | 1109263-00-B |
| 将左前挠性连杆固定到前副车架的螺栓和螺母 |
115 Nm (84.8 lbs-ft) |
|
重复使用 |
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
- 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-

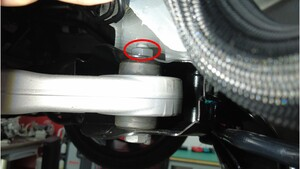

拆下并弃用将左前下方挠性连杆固定到转向节的螺母。
TIp推荐使用以下工具：
- 22 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
-

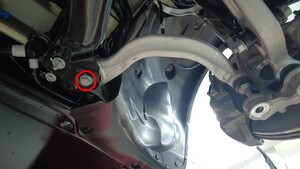

拆下将左前下方挠性连杆固定到前副车架的螺栓和螺母，然后将连杆从车辆上拆下。
TIp推荐使用以下工具：
- 21 毫米套筒
- 断路器杆
- 3 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
安装
-
将左前下方挠性连杆放置到前副车架上，然后安装将左前下方挠性连杆固定到前副车架的螺栓和螺母。115 Nm (84.8 lbs-ft)TIp推荐使用以下工具：
- 21 毫米套筒
- 断路器杆
- 3 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

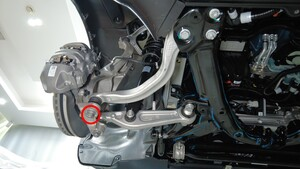

手动拧紧新的螺母，将左前下方挠性连杆固定到转向节，然后紧固螺母。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具：
- 22 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 安装左前轮毂。请参阅轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
