弹簧减震器 - 后 - 左侧 ((拆卸和更换))

校正代码 3115020102 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-19: 明确指出车辆处于行驶高度时，将减震器固定到后下尾连杆的螺栓已紧固。
设备：
  • 1457016-00-A 弹簧压缩器套件，GEDORE
  • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3

扭矩规格

表 1. 扭矩规格： 弹簧减震器 - 后 - 左侧 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧支柱固定到顶部支座处车身的螺栓（2 个）
41 Nm (30.2 lbs-ft)
  • 15 毫米套筒
 重复使用
将左侧减震器固定到后下尾连杆的螺栓
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
 重复使用

拆卸

  1. 拆下左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  2. 拆下左侧后悬架护罩。请参阅 后悬架盖板 - LH（拆卸和更换）。
  3. 部分降下车辆，将其置于锁止位。

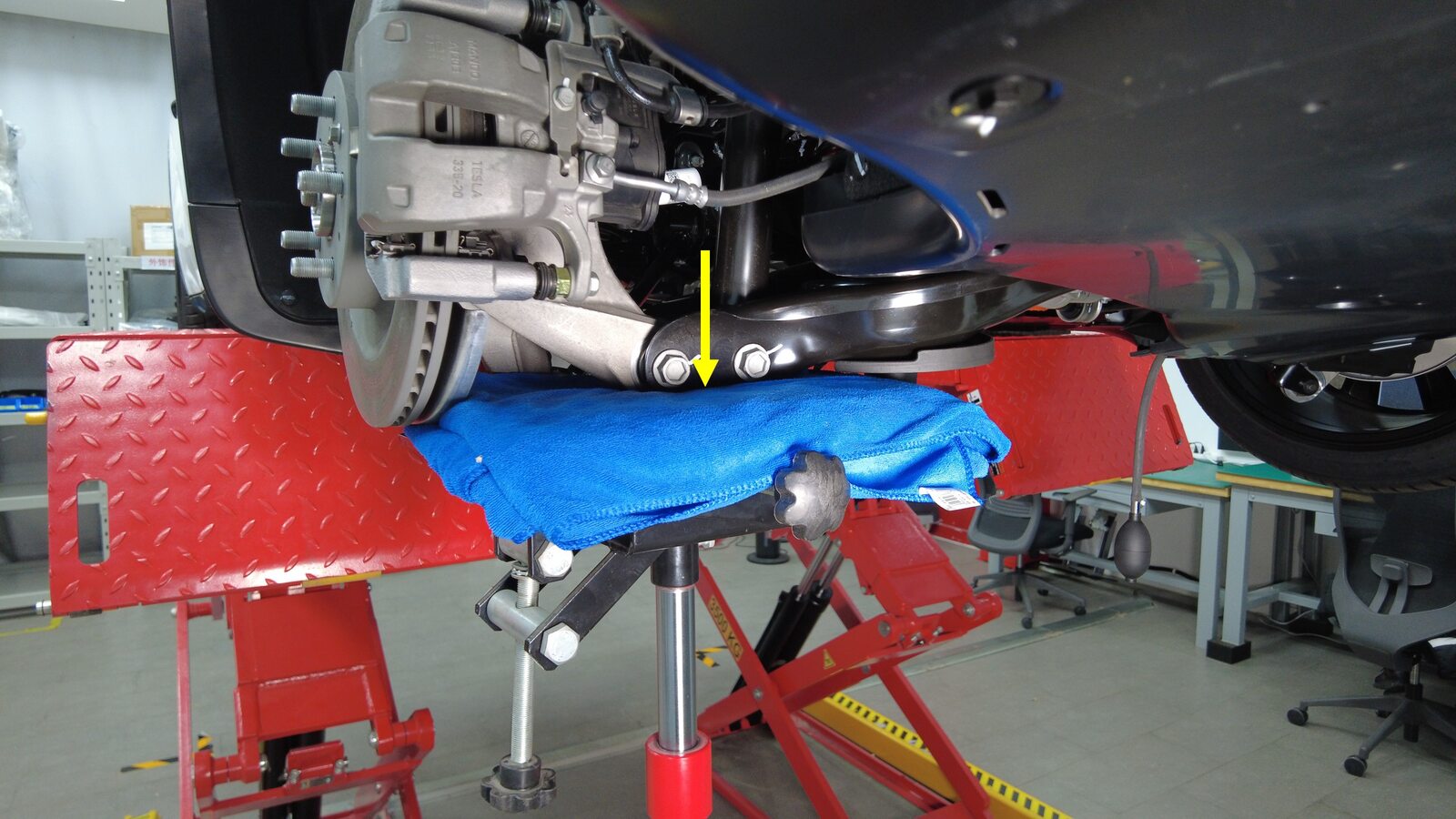

  4. 放置并升起托臂支架，以模拟位于行驶高度的悬架。

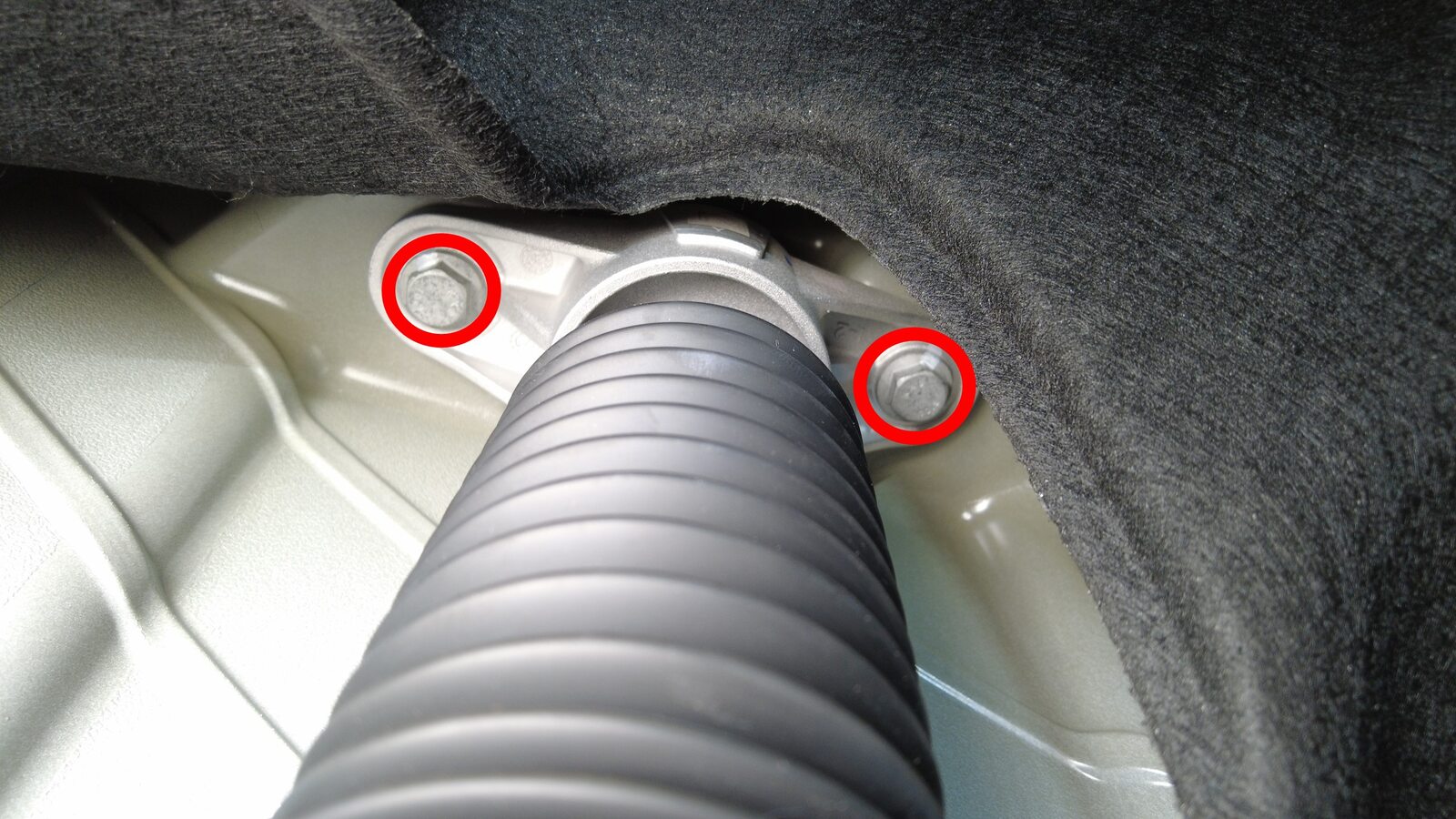

  5. 拆下将左后减震器固定到顶部支座处车身的螺栓（2 个）。
    注
    推荐使用以下工具
    • 15 毫米套筒

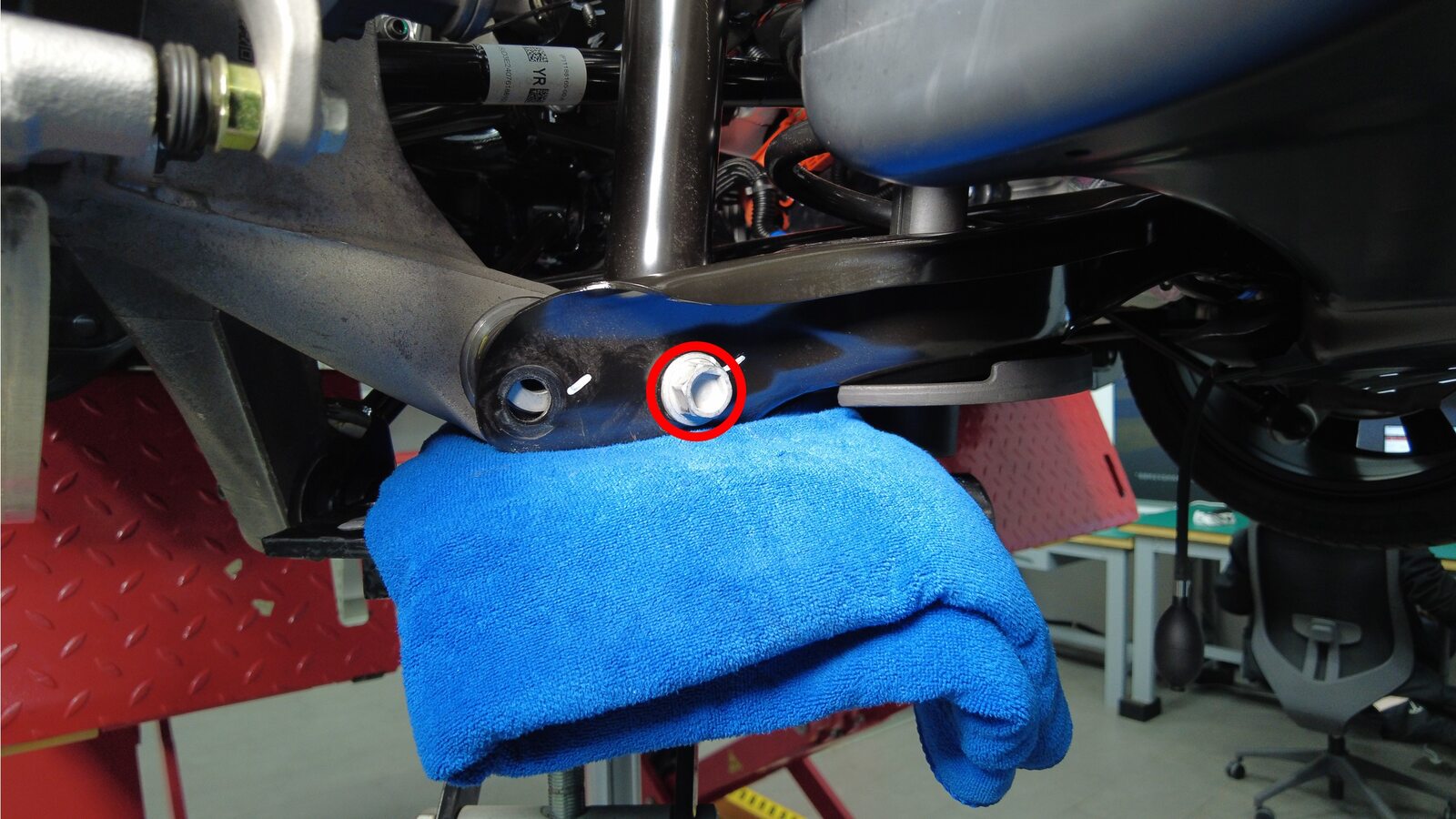

  6. 拆下将左后减震器固定到下尾连杆的螺栓。
    注
    推荐使用以下工具
    • 21 毫米套筒

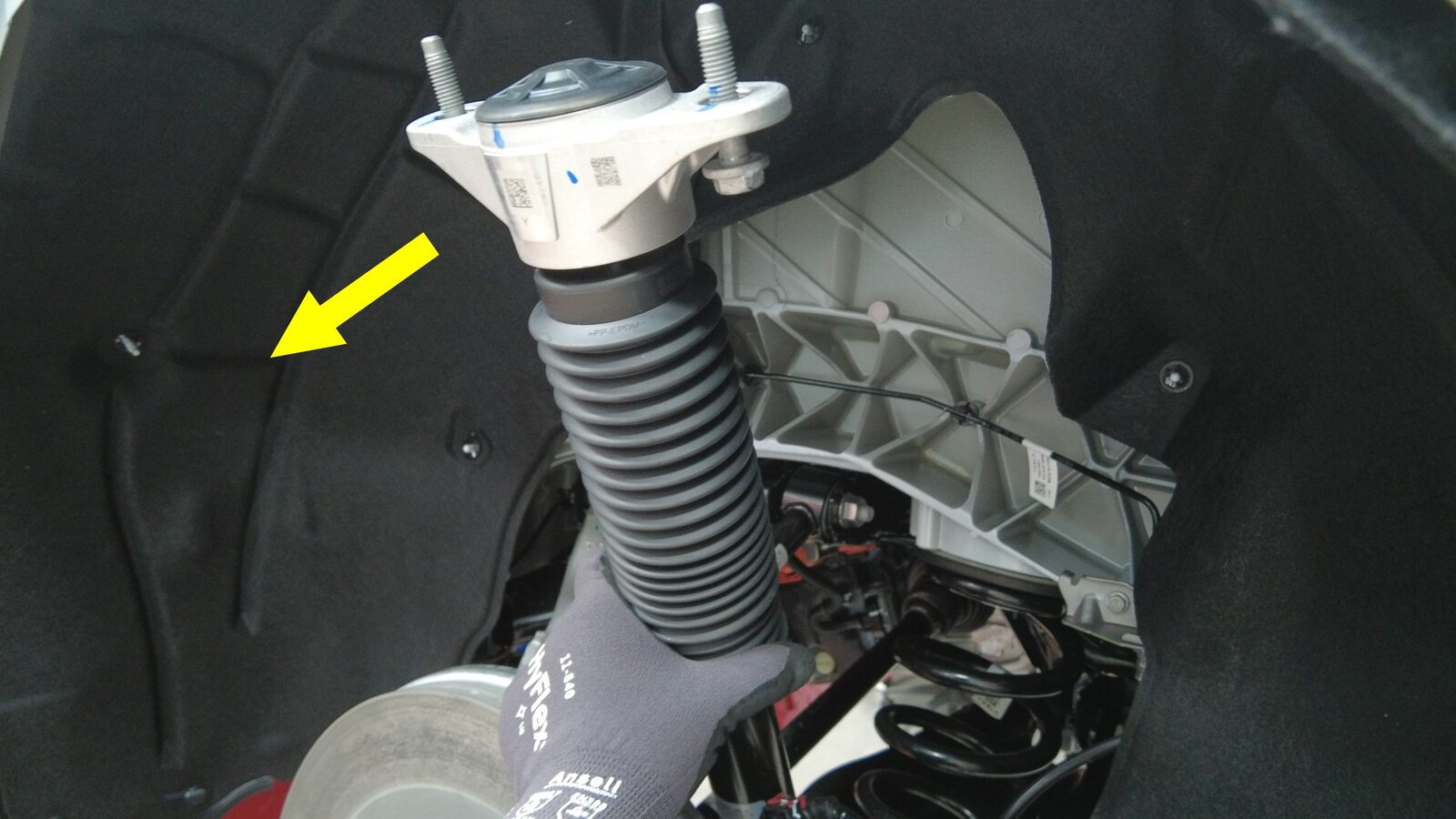

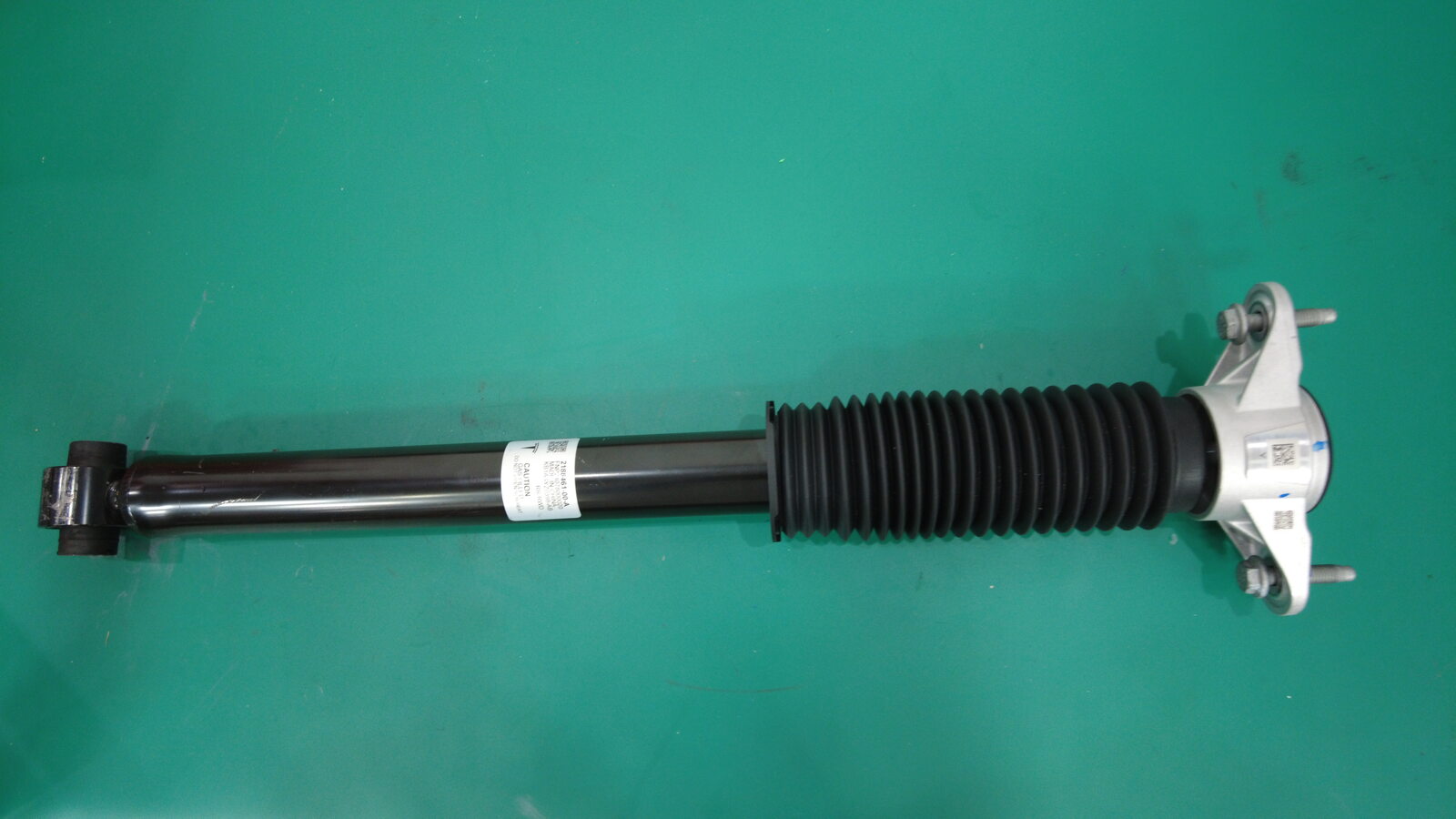

  7. 从车上拆下左侧后减震器。

安装

  1. 将左后减震器放置在正确位置，以备安装。
  2. 手动安装并拧紧将左后减震器固定到下尾连杆的螺栓。该螺栓将在后续步骤中紧固。
    注
    推荐使用以下工具
    • 21 毫米套筒
  3. 安装将左后减震器固定到顶部支座处车身的螺栓（2 个）。
    41 Nm (30.2 lbs-ft)
    注
    推荐使用以下工具
    • 15 毫米套筒

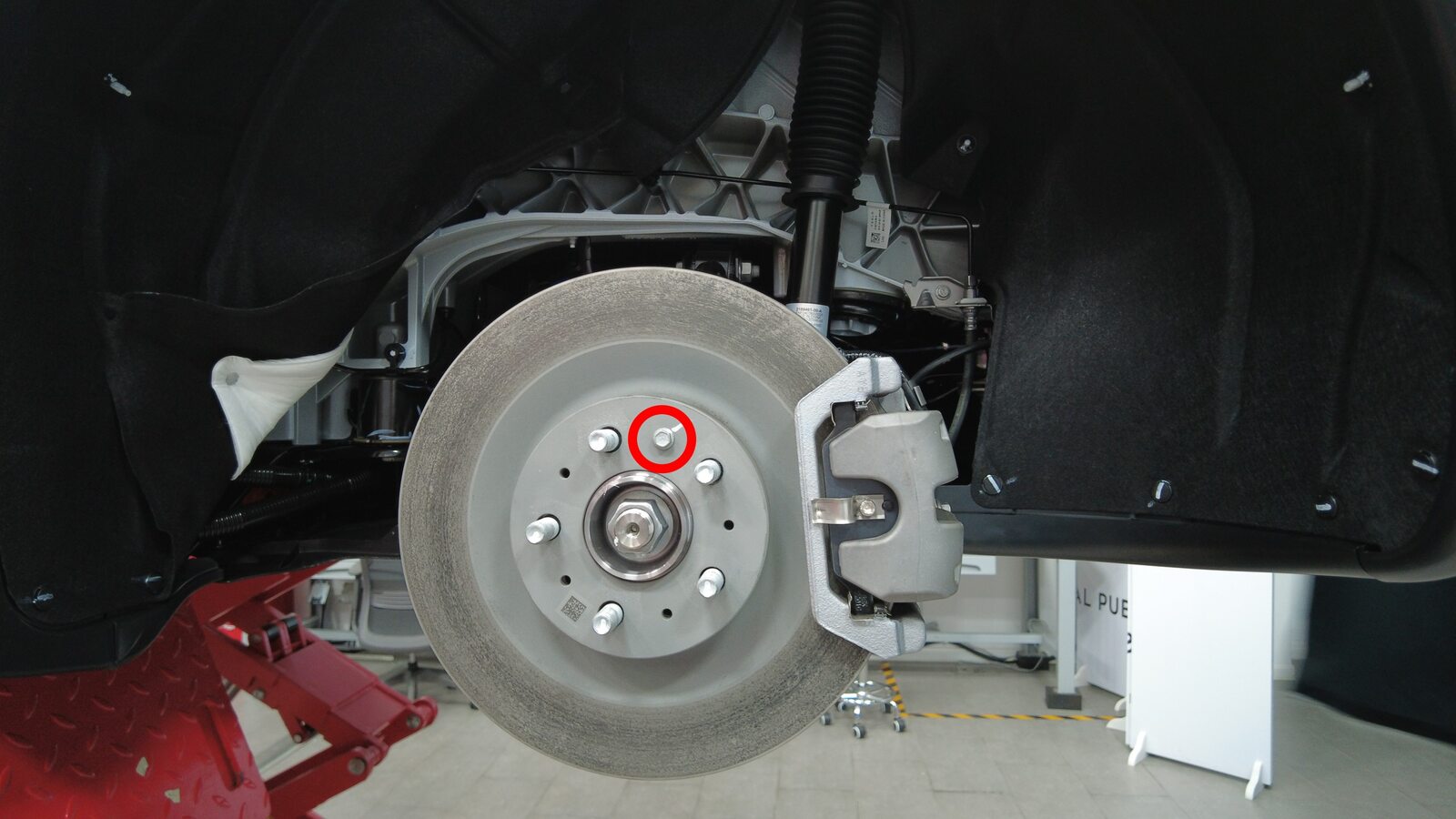

  4. 拆下将左后制动盘固定到左后轮毂轴承的螺栓。

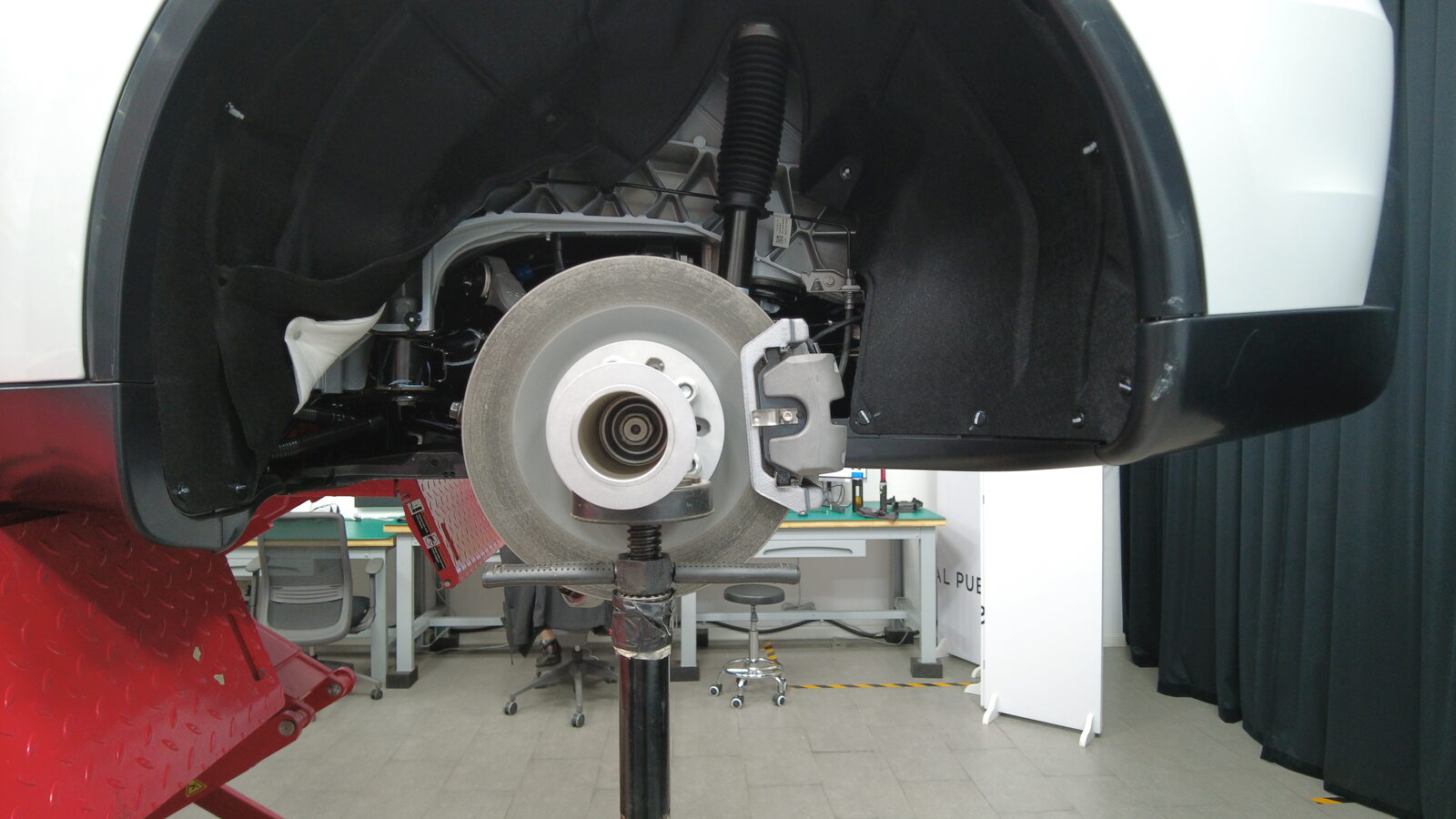

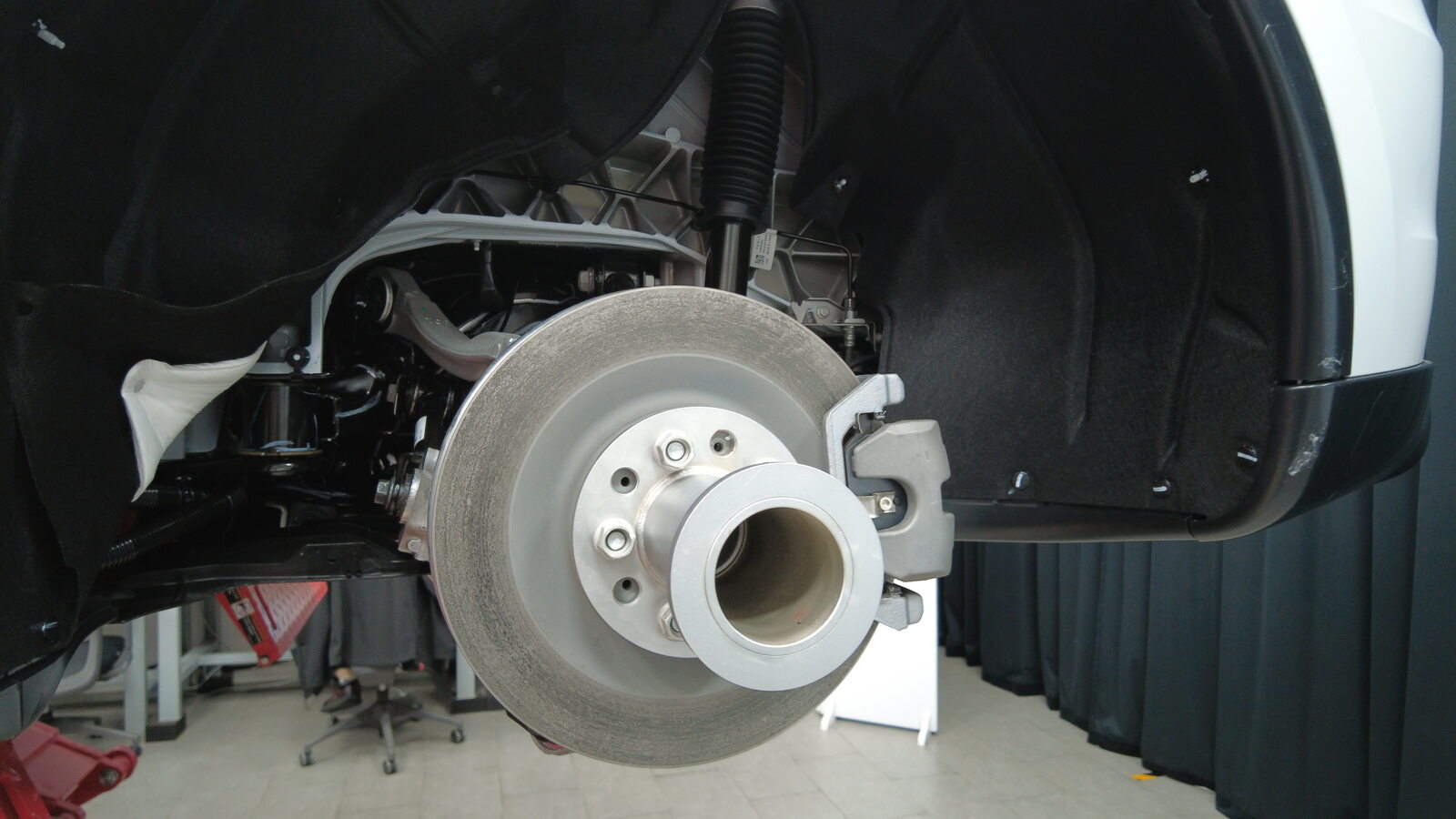

  5. 将轮毂千斤顶适配器安装到左侧后轮毂上。
  6. 放置并升起支架，以在车身高度模拟左侧后悬架。

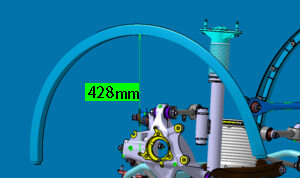

  7. 测量围板底部和后轴中心的距离，确保后悬架已设置到行驶高度。测得距离应为 428 毫米。

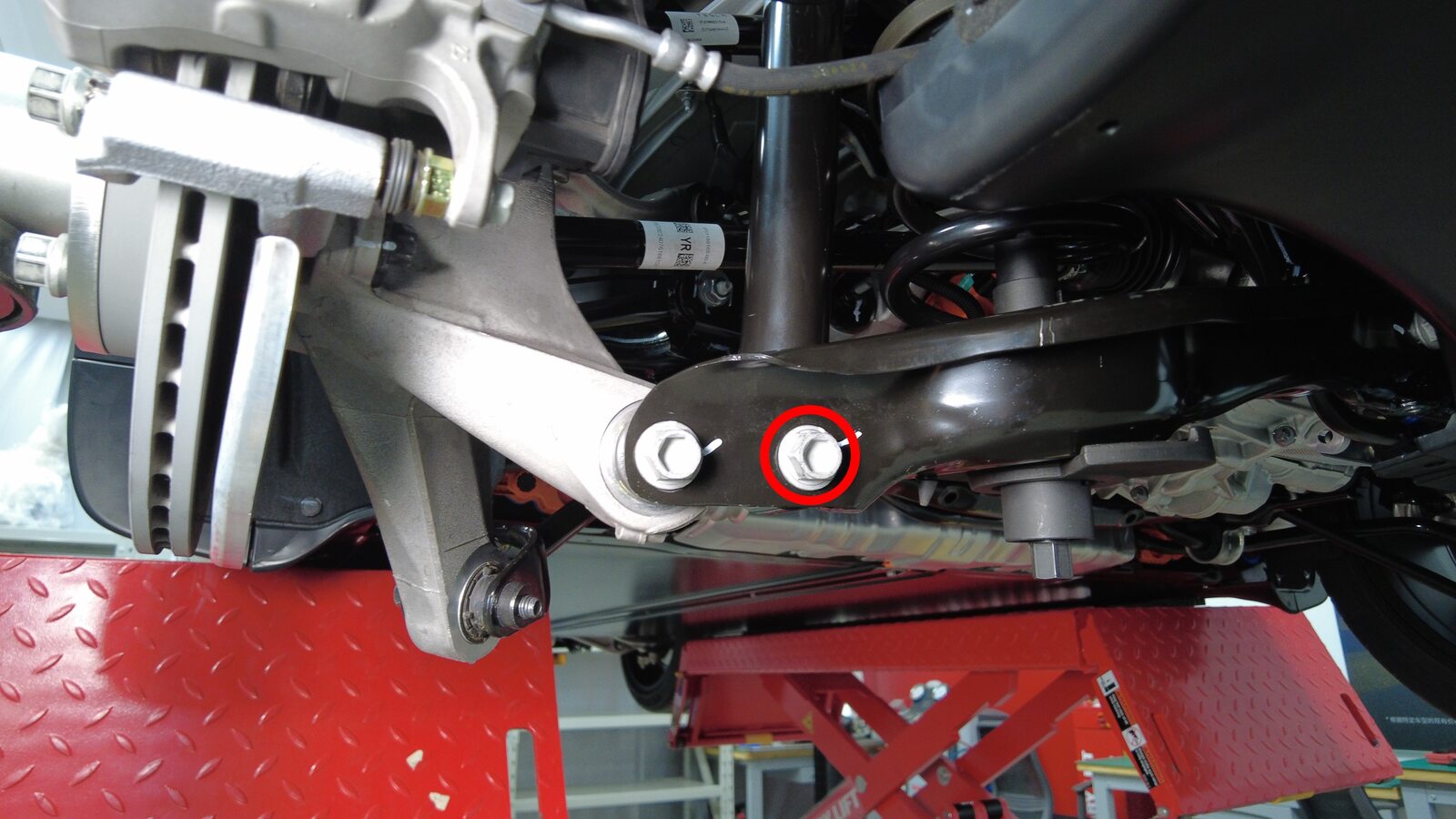

  8. 紧固将左后减震器总成固定到左后下尾连杆的螺栓。
    115 Nm (84.8 lbs-ft)
  9. 拆下左侧后悬架下方的支架。
  10. 从左侧后轮毂上拆下轮毂千斤顶适配器。
  11. 安装将左后制动盘固定到左后轮毂轴承的螺栓。
  12. 安装左侧后悬架护罩。请参阅 后悬架盖板 - LH（拆卸和更换）。
  13. 安装左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  14. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
