NACS - 充电接口(拆卸和更换)

校正代码 4401010102 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格NACS - 充电接口(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将充电接口母排固定到充电接口的紧固件(3 个)
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
重复使用
将北美充电标准 (NACS) 充电接口固定到车辆的螺栓(3 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 无绳棘轮/冲击钻
  • 1/4 英寸钻头 10 毫米深磁性套筒
重复使用

拆卸

  1. 拆下充电接口控制器。请参阅高压系统 - 充电系统输入 - 充电接口 - 充电接口控制器

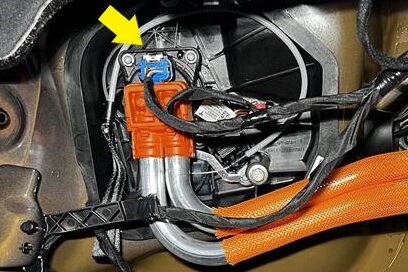

  2. 将电气连接器(3 个)从充电接口电子控制单元 (ECU) 上断开。
    Informational PurposesAn informational icon, calling your attention
    断开前请先拆下白色锁片。

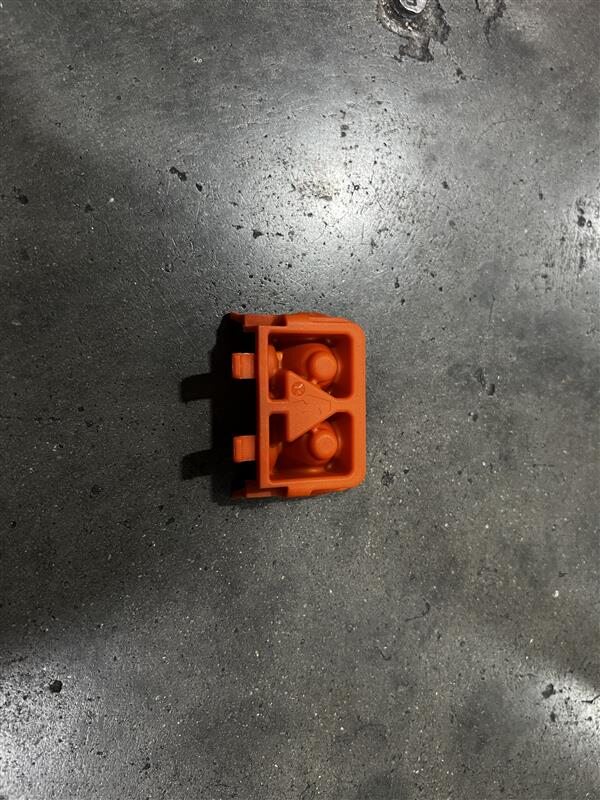

  3. 拆下充电接口安全盖。

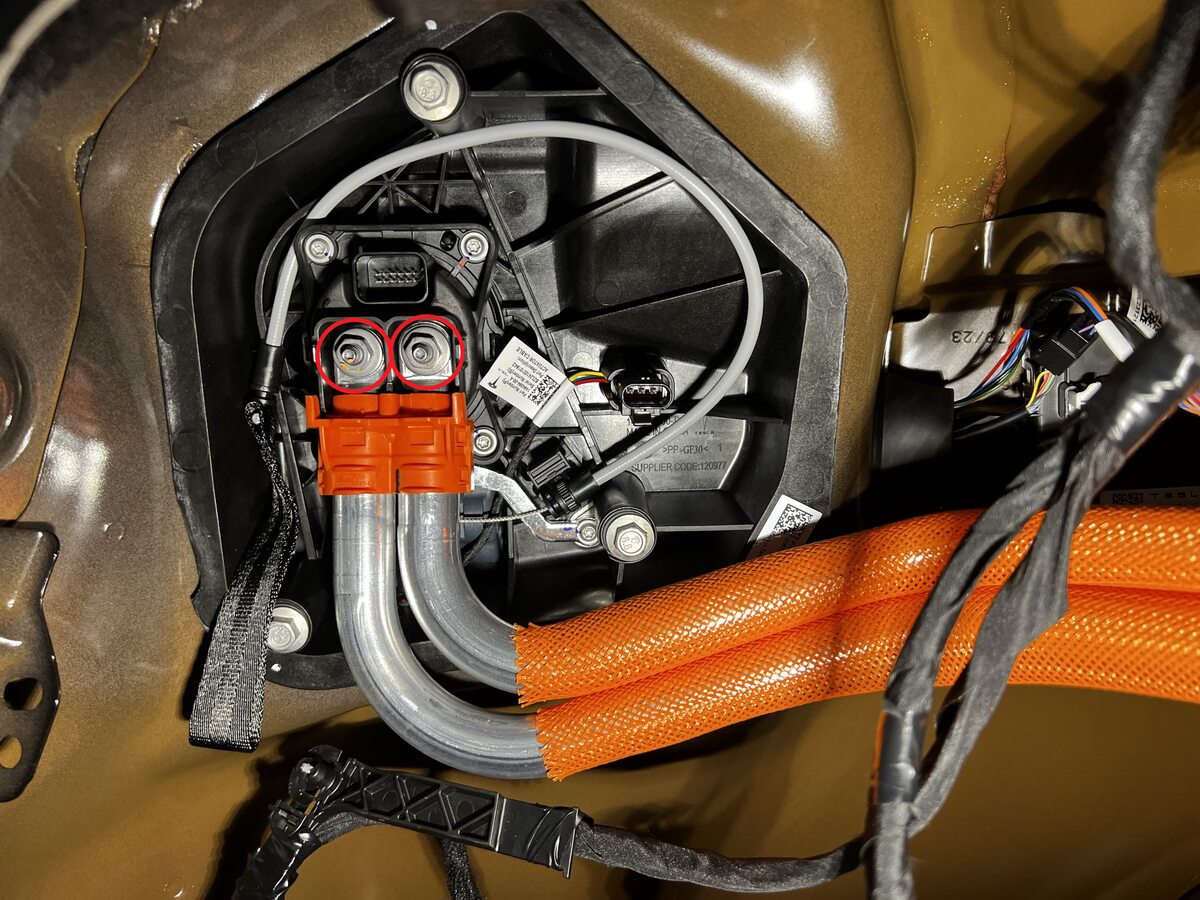

  4. 拆下将充电接口母排固定到充电接口的紧固件,然后将母排引线从螺柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻

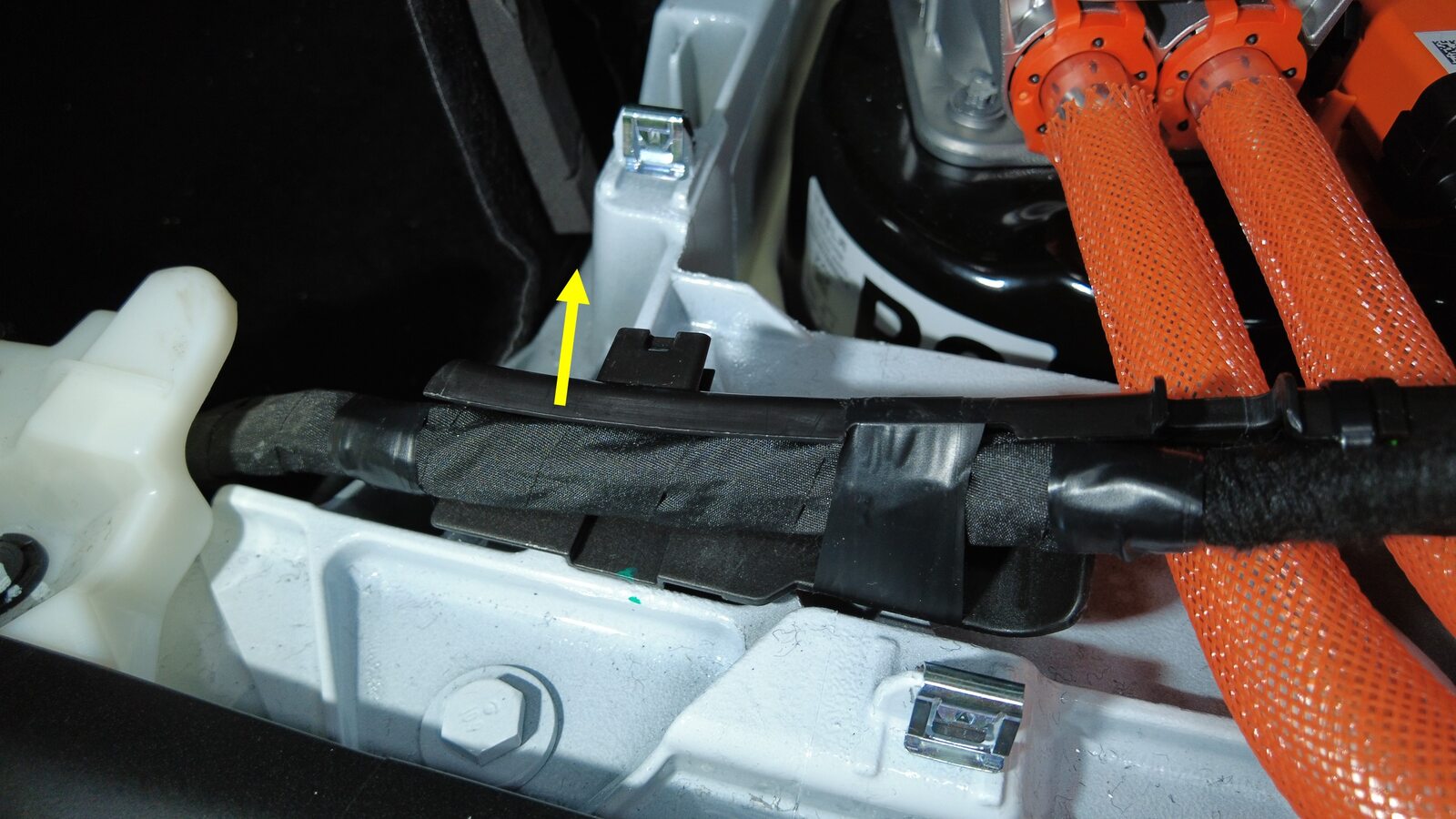

  5. 将左侧车身线束从后车身松开并置于一旁。

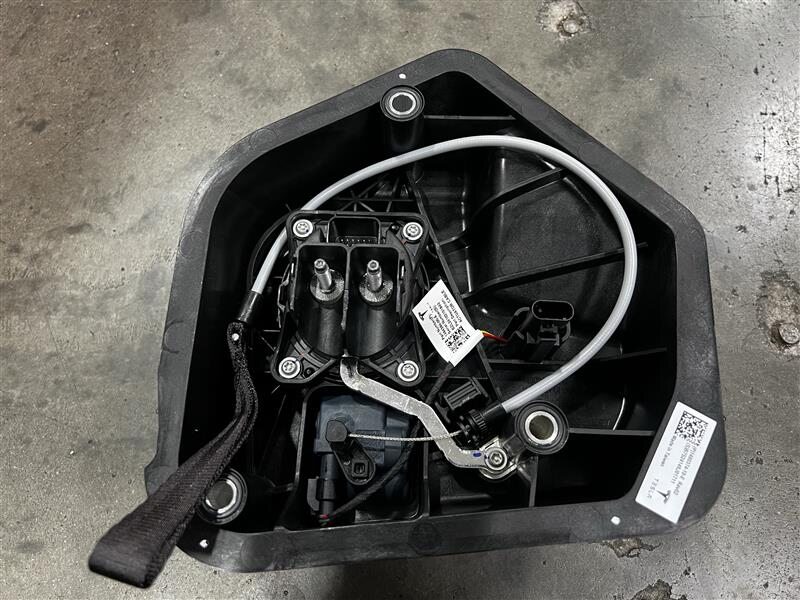

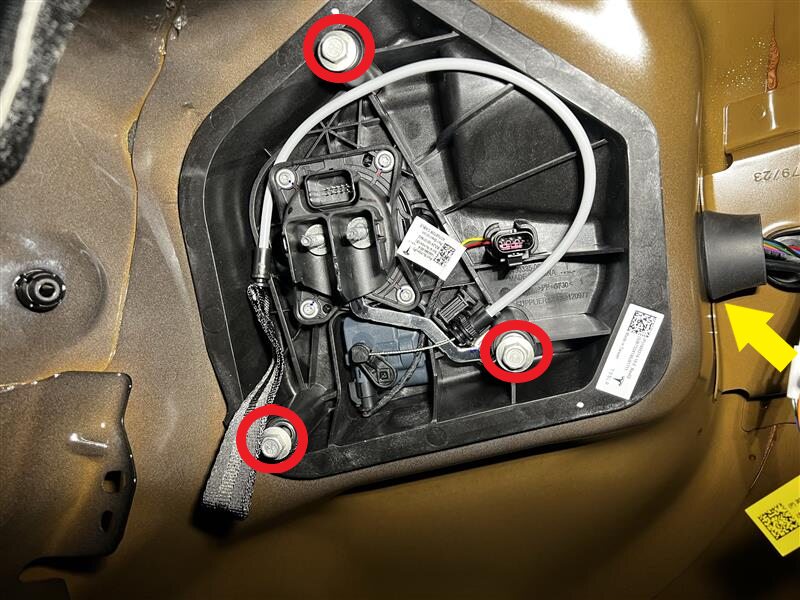

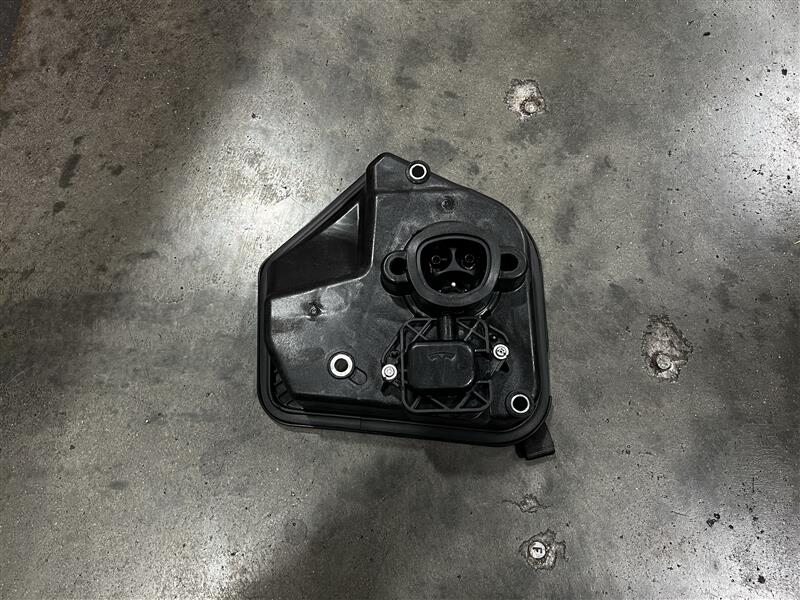

  6. 拆下充电接口总成。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
    • 1/4 英寸钻头 10 毫米深磁性套筒

安装

  1. 安装充电接口总成。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
    • 无绳棘轮/冲击钻
    • 1/4 英寸钻头 10 毫米深磁性套筒

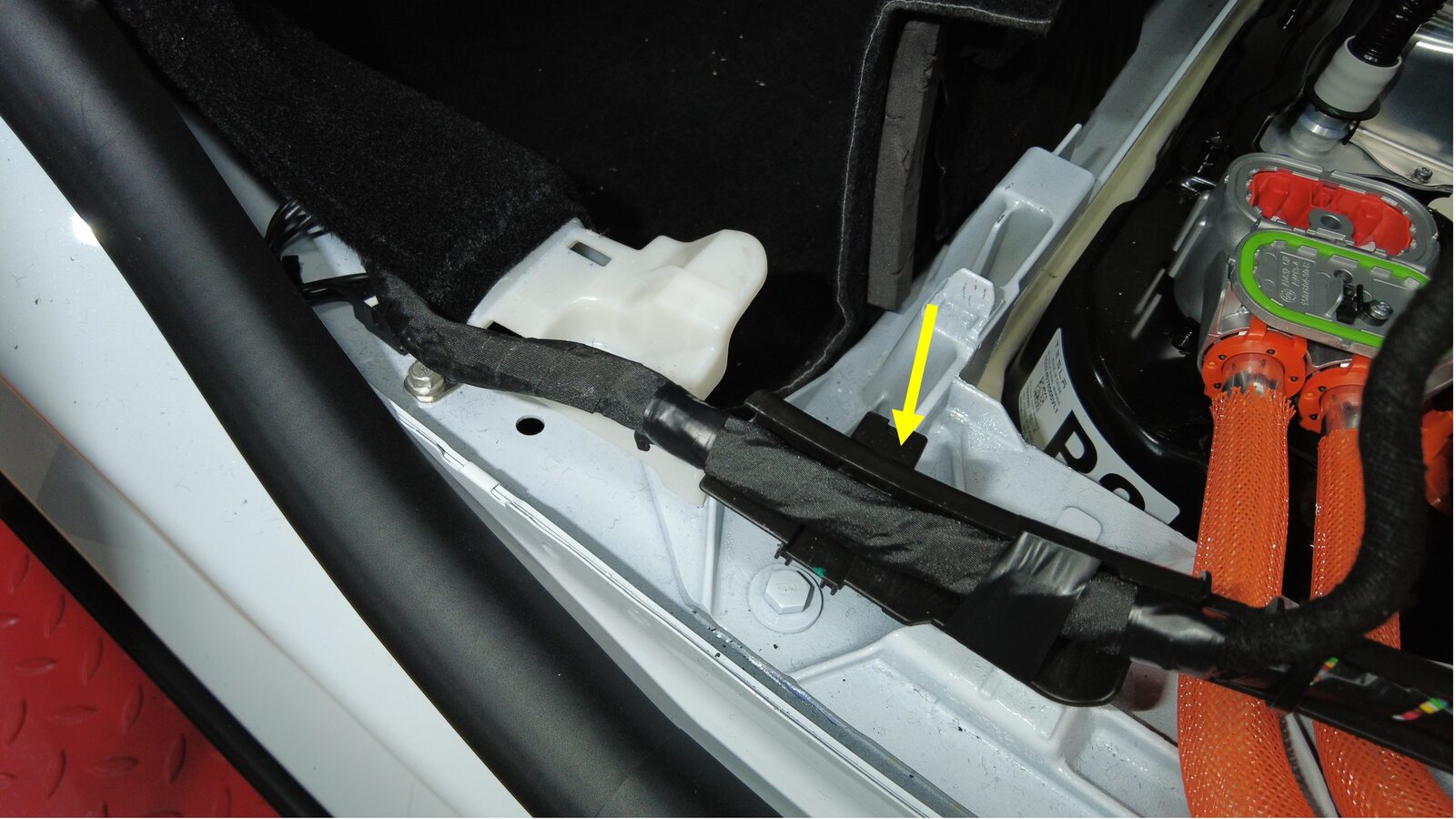

  2. 将左侧车身线束安装到后车身上。
  3. 向到母排引线背面涂抹 Penetrox。

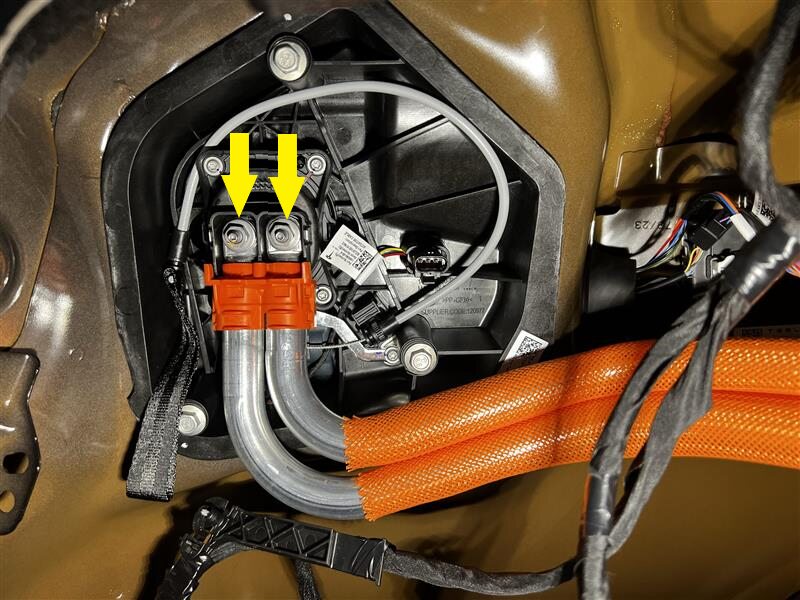

  4. 将充电接口母排引线安装到充电接口总成上。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米深套筒
      • 无绳棘轮/冲击钻
    Informational PurposesAn informational icon, calling your attention
    如果需要过大的力来固定母排,则母排可能已弯曲。检查母排是否损坏,必要时进行更换。
  5. 安装充电接口安全盖。
  6. 将电气连接器(3 个)连接到充电接口电子控制单元 (ECU)。
    Informational PurposesAn informational icon, calling your attention
    断开前请先拆下白色锁片。
  7. 安装充电接口控制器。请参阅高压系统 - 充电系统输入 - 充电接口 - 充电接口控制器
