储液罐 - 挡风玻璃清洗器 ((拆卸和更换))

校正代码 1750010402 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

表 1. 扭矩规格：
描述 扭矩值 推荐工具 重复使用/更换 备注
将挡风玻璃清洗器储液罐固定到车身的螺栓（3 个）。
4 Nm (2.9 lbs-ft)
  • 10 毫米深套筒
 重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。

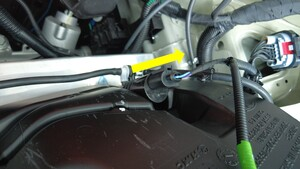

  2. 断开前摄像头清洗器软管。
  3. 松开将前摄像头软管固定到清洗器储液罐的卡子。
  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 将空的容器放入前部储物区域。
    注
    确保容器干净无污染。
  6. 打开清洗器储液罐罐盖。
  7. 倒出清洗器储液罐内的清洗液。
    注
    注意请勿使清洗液溢出。
    注
    尽可能排尽储液罐内液体。
  8. 将容器从车辆上取走。

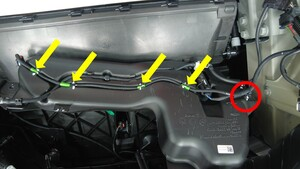

  9. 松开将线束固定到清洗器储液罐的夹子（5 个）。

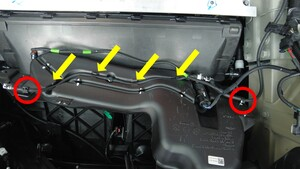

  10. 松开将软管固定到清洗器储液罐的卡子（6 个）。

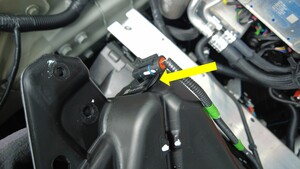

  11. 使用塑料饰板工具轻轻将清洗器液位传感器从清洗器储液罐上撬开。

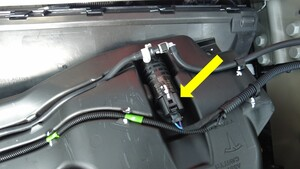

  12. 向外拉动清洗器泵以松开导向夹，然后小心地向上移动泵体，将清洗器泵从挡风玻璃清洗器储液罐上拆下。
    注
    操作过程中注意请勿损坏清洗器泵。

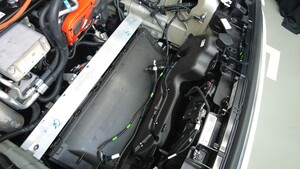

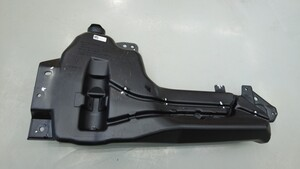

  13. 将清洗器储液罐从车辆上拆下。

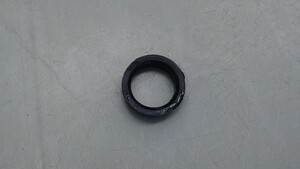

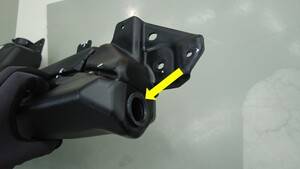

  14. 将清洗器泵索环从清洗器储液罐上拆下。

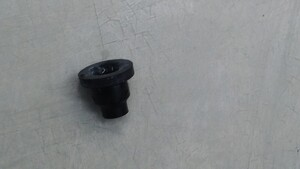

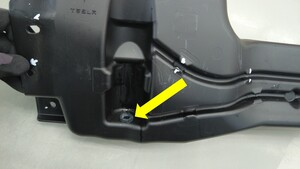

  15. 将清洗器液位传感器索环从清洗器储液罐上拆下。
  16. 将清洗器储液罐罐盖从清洗器储液罐上拆下。

安装

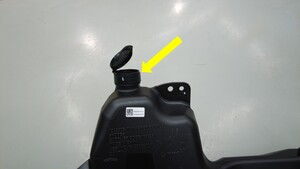

  1. 将清洗器储液罐罐盖安装到清洗器储液罐上。
    注
    对齐清洗器储液罐颈部的定位锁片。
    注
    确保储液罐罐盖完全安装到位。
  2. 将清洗器液位传感器索环安装到清洗器储液罐上。
    注
    检查索环是否损坏，必要时进行更换。
  3. 将清洗器泵索环安装到清洗器储液罐上。
    注
    检查索环是否损坏，必要时进行更换。
  4. 将清洗器储液罐安装到车辆上。
  5. 将清洗器泵尖端插入清洗器储液罐内索环，然后将清洗器泵安装到清洗器储液罐上。
  6. 将清洗器液位传感器安装到清洗器储液罐上。
    注
    确保传感器外壳平直边缘朝上。
  7. 安装将软管固定到清洗器储液罐的卡子（6 个）。
  8. 安装将线束固定到清洗器储液罐的夹子（5 个）
  9. 将清洗器储液罐安装到前端支架上，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  10. 紧固将前摄像头软管固定到清洗器储液罐的卡子。
  11. 连接前摄像头清洗器软管。
  12. 向挡风玻璃清洗器储液罐中加注清洗液。
  13. 盖上清洗器储液罐罐盖。
  14. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  15. 验证挡风玻璃雨刷和清洗器的运转情况。
