第一排座椅升降器 ((拆卸和更换))

校正代码 1301020502 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

扭矩规格

表 1. 扭矩规格第一排座椅升降器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
座椅升降器螺栓(2 个)
33.5 Nm (24.7 lbs-ft)
  • 11 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1616775-00-B

拆卸

  1. 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    保护好座椅座垫,以防受损。
  2. 拆下第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  3. 拆下左侧 B 柱下饰板。请参阅B 柱下部饰板 - 左 ((拆卸和更换))

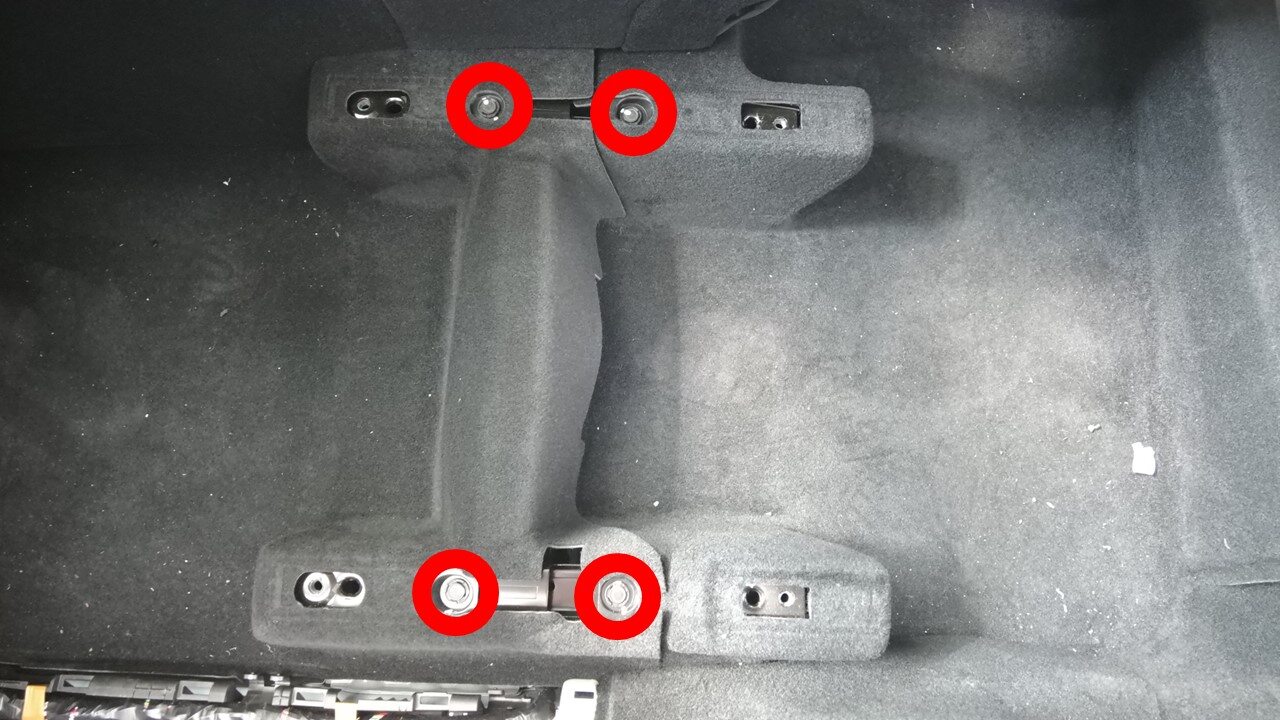

  4. 拆下将驾驶室地毯固定到座椅升降器的卡子(4 个)。

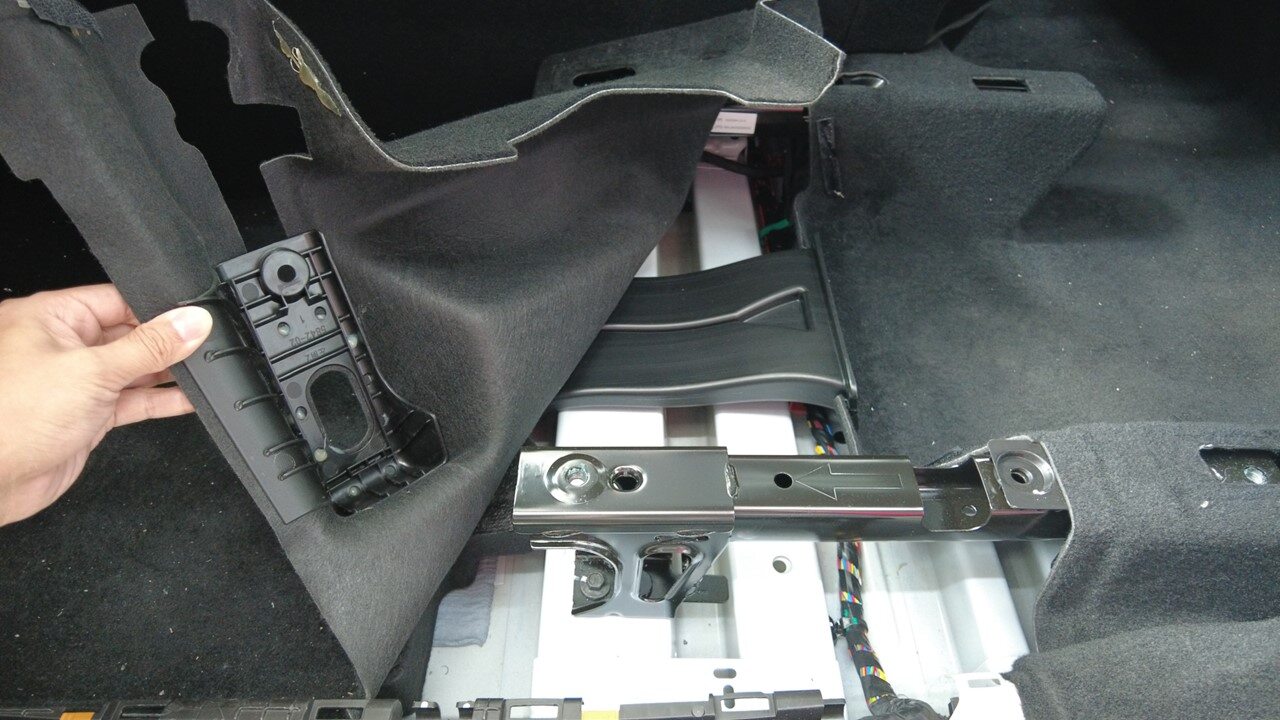

  5. 折叠座椅外升降器附近的驾驶室左前地毯后边缘。

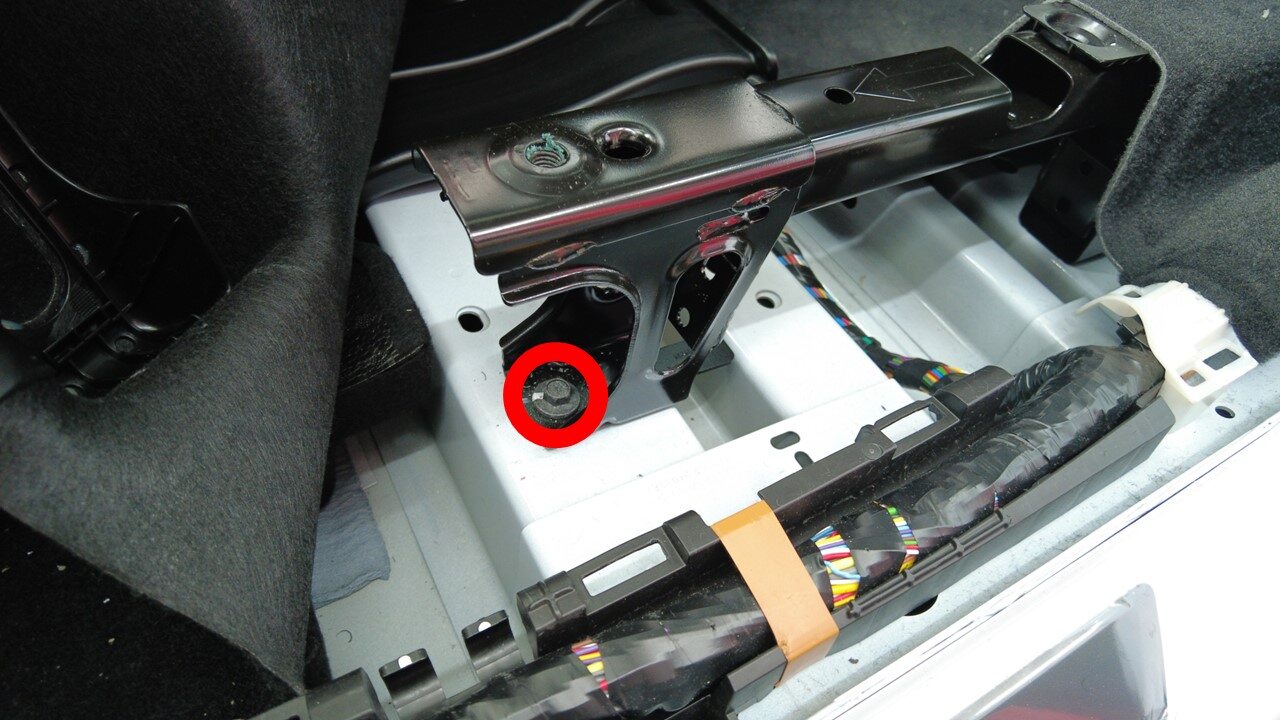

  6. 拆下并弃用座椅左前外升降器螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

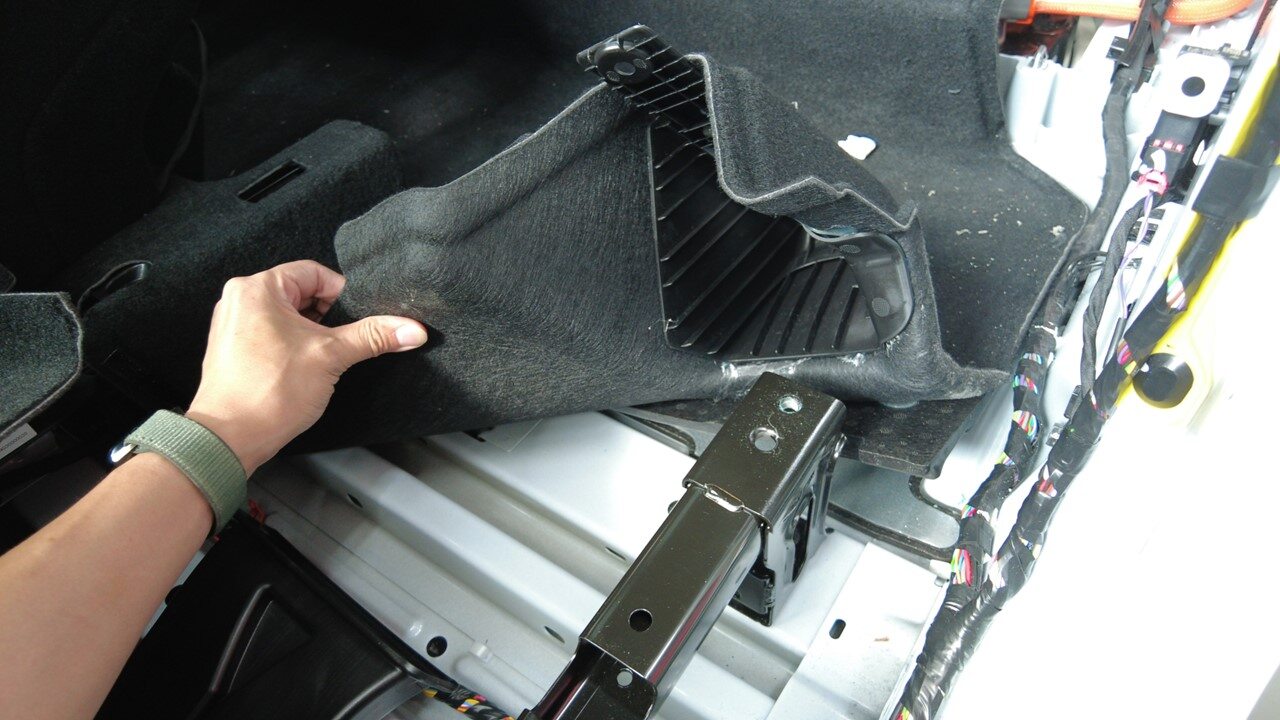

  7. 折叠座椅外升降器附近的驾驶室左后地毯前边缘。

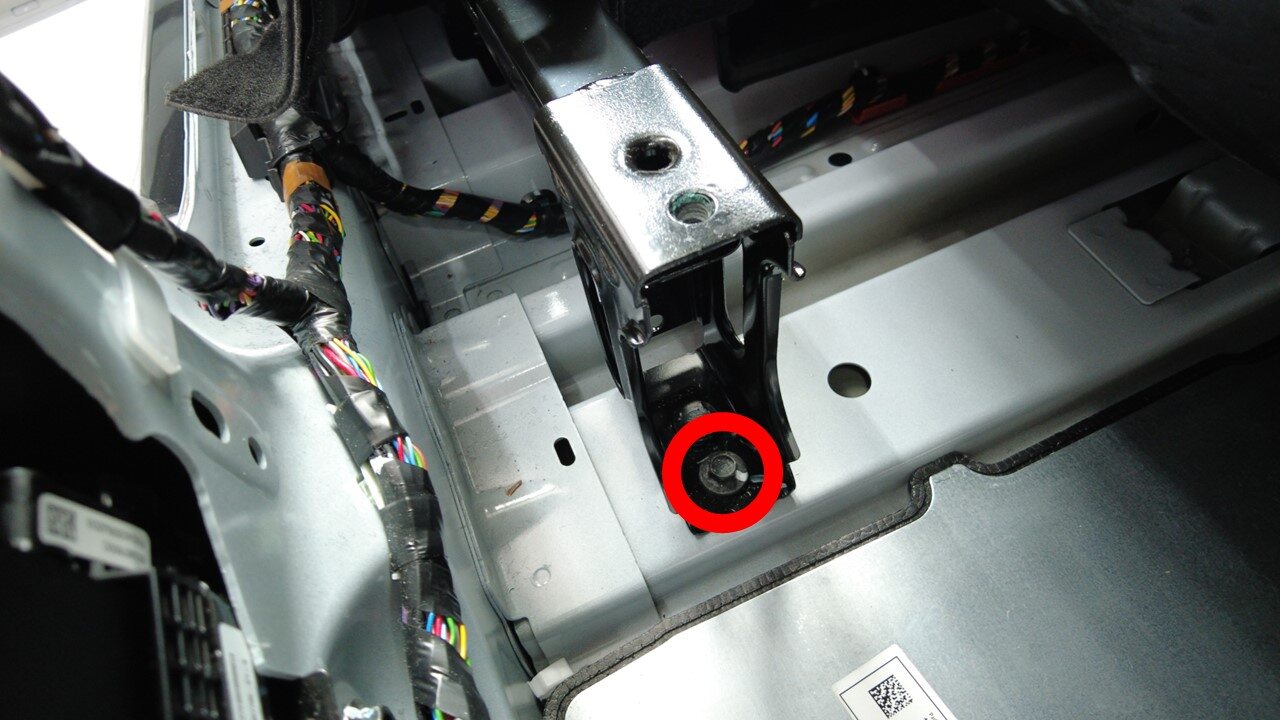

  8. 拆下并弃用座椅左后外升降器螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

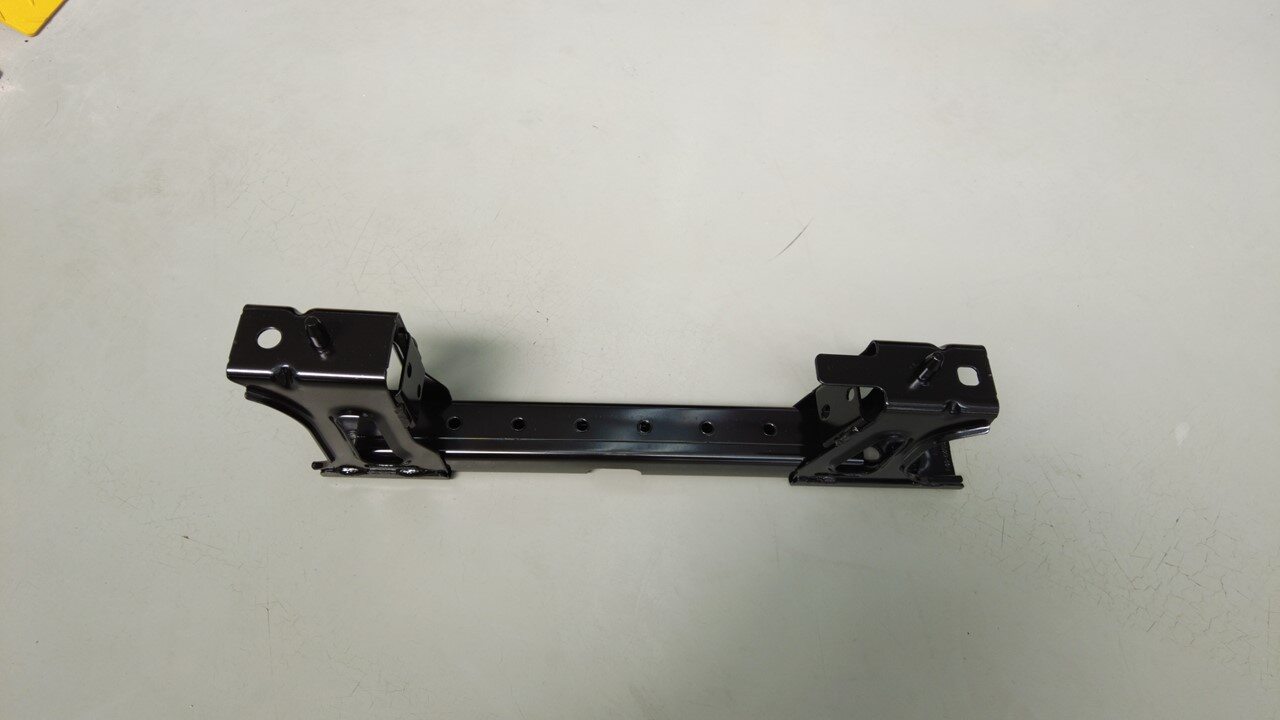

  9. 拆下座椅左侧外升降器。

安装

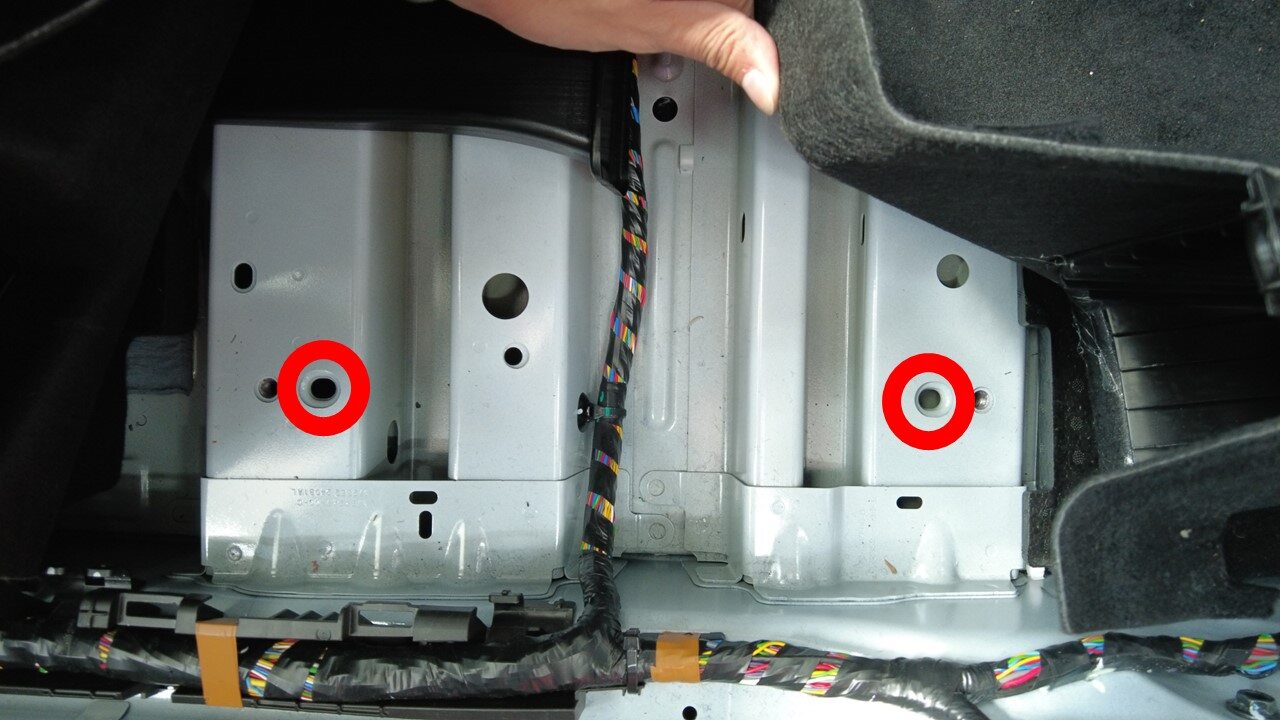

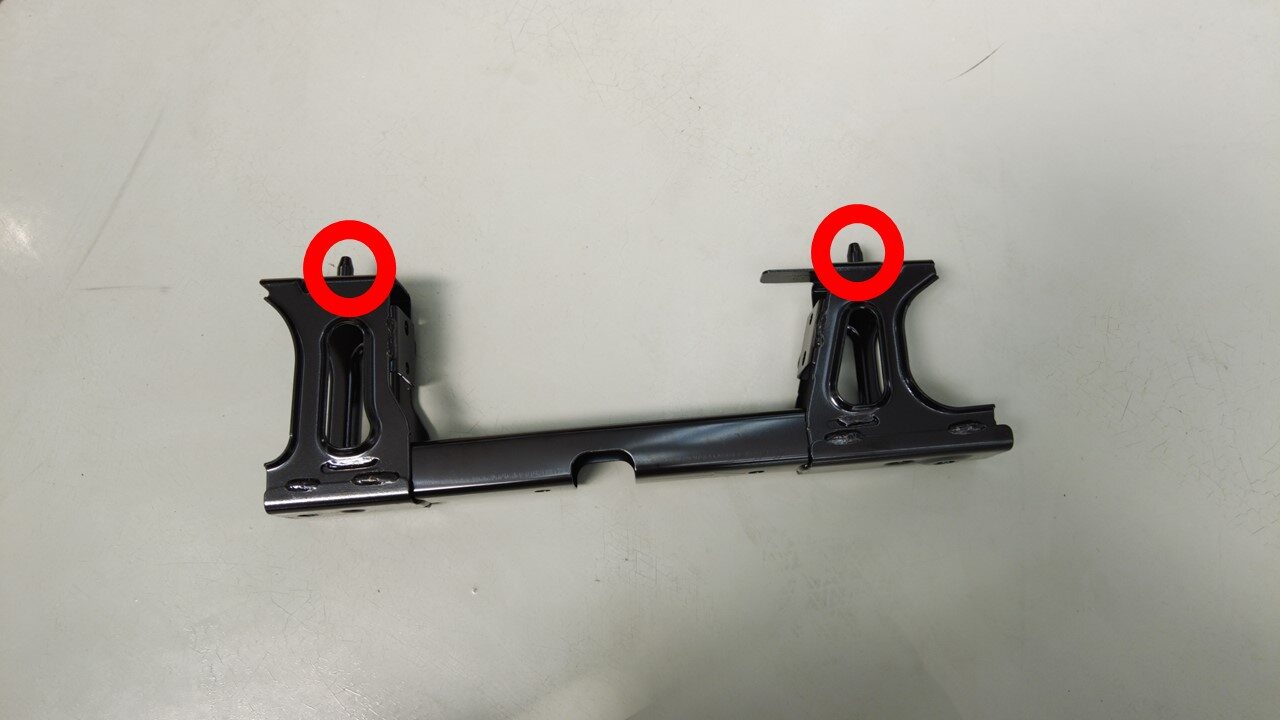

  1. 将定位锁片(2 个)与车辆上孔洞对齐,然后将座椅左侧外升降器放置好,以备安装。
  2. 安装新的座椅左前和左后外升降器螺栓(2 个)(1616775-00-B)。
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将前后地毯恢复原位。
  4. 安装将驾驶室地毯固定到座椅升降器的卡子(4 个)。
  5. 安装左侧 B 柱下饰板。请参阅B 柱下部饰板 - 左 ((拆卸和更换))
  6. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  7. 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
