高压电池系统 - 高压电池电气部件 - 高压电池仓 - 直流链路 - 正极（拆卸和更换）

校正代码 1630010902 FRT 2.15 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格： 高压电池系统 - 高压电池电气部件 - 高压电池仓 - 直流链路 - 正极（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流链路固定到模块的螺母
15 Nm (11.1 lbs-ft) , - 180 degrees, 5 Nm + 35 degrees
  • 电工保护手套
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 更换

拆卸

  1. 将正极电池组触点开关从高压电池仓上拆下。请参阅Pack Contactor - High Voltage - Positive ((拆卸和更换))。

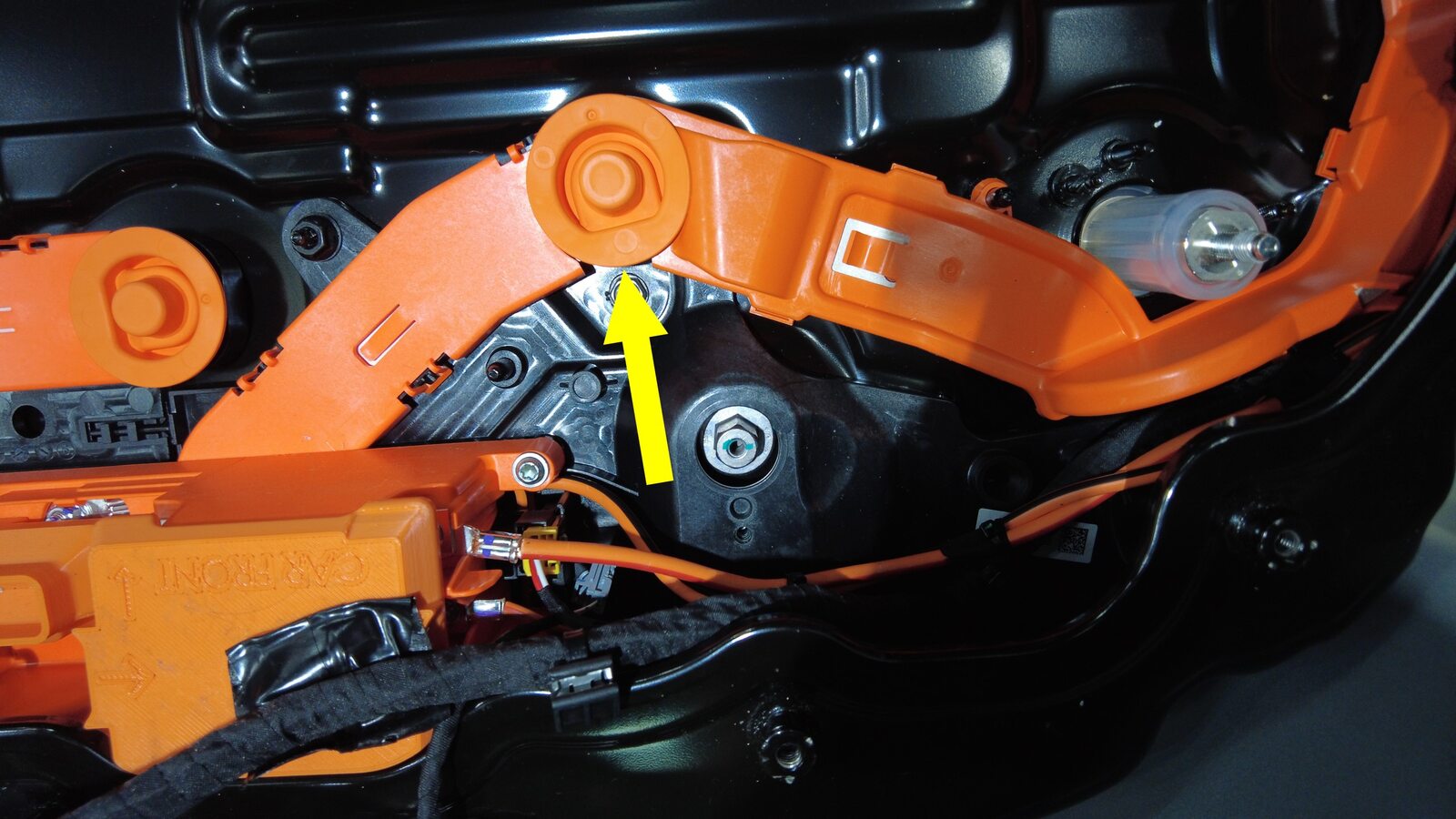

  2. 将正极直流链路高压接头绝缘体从模块上拆下。

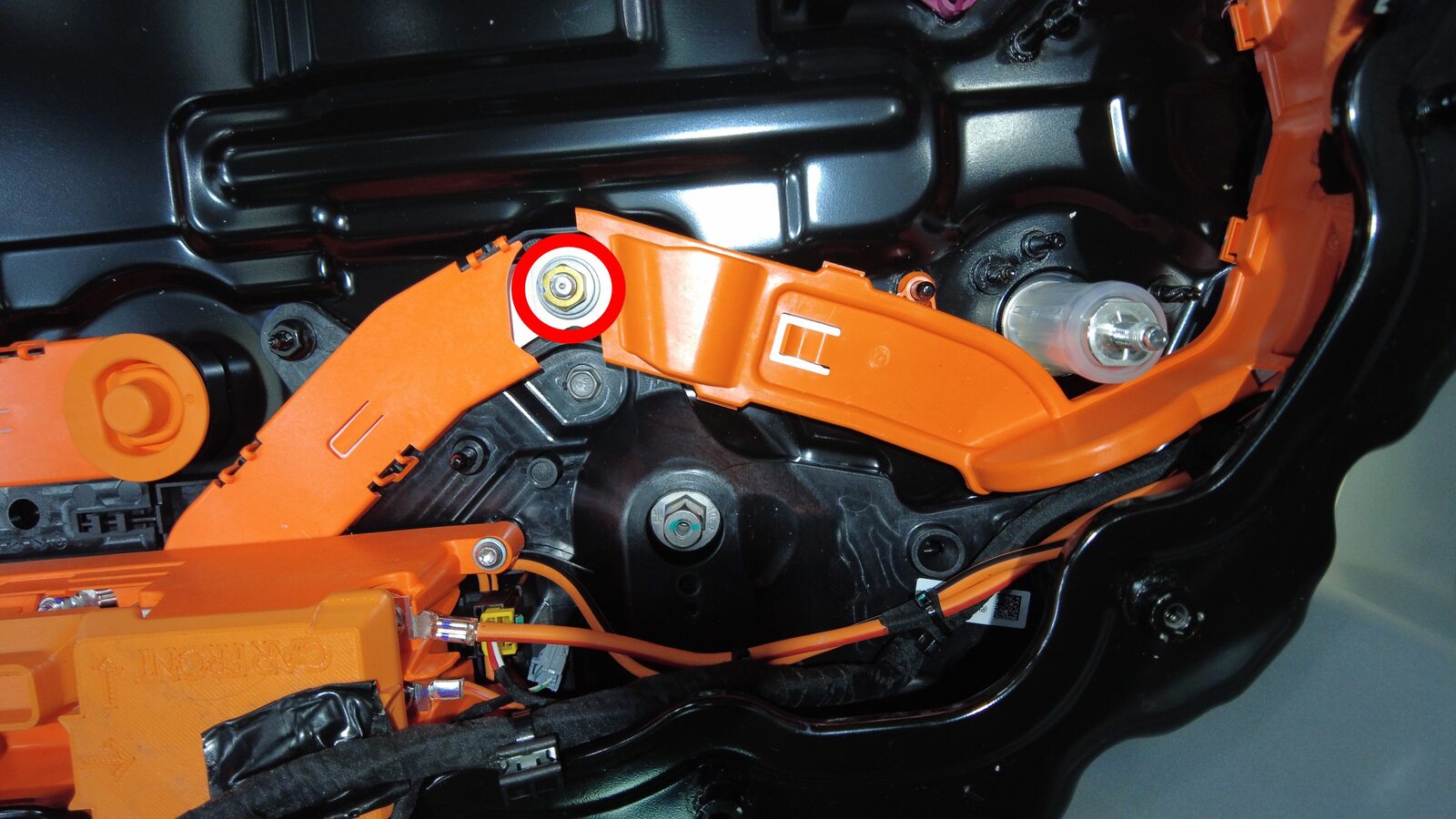

  3. 拆下将直流链路固定到模块的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

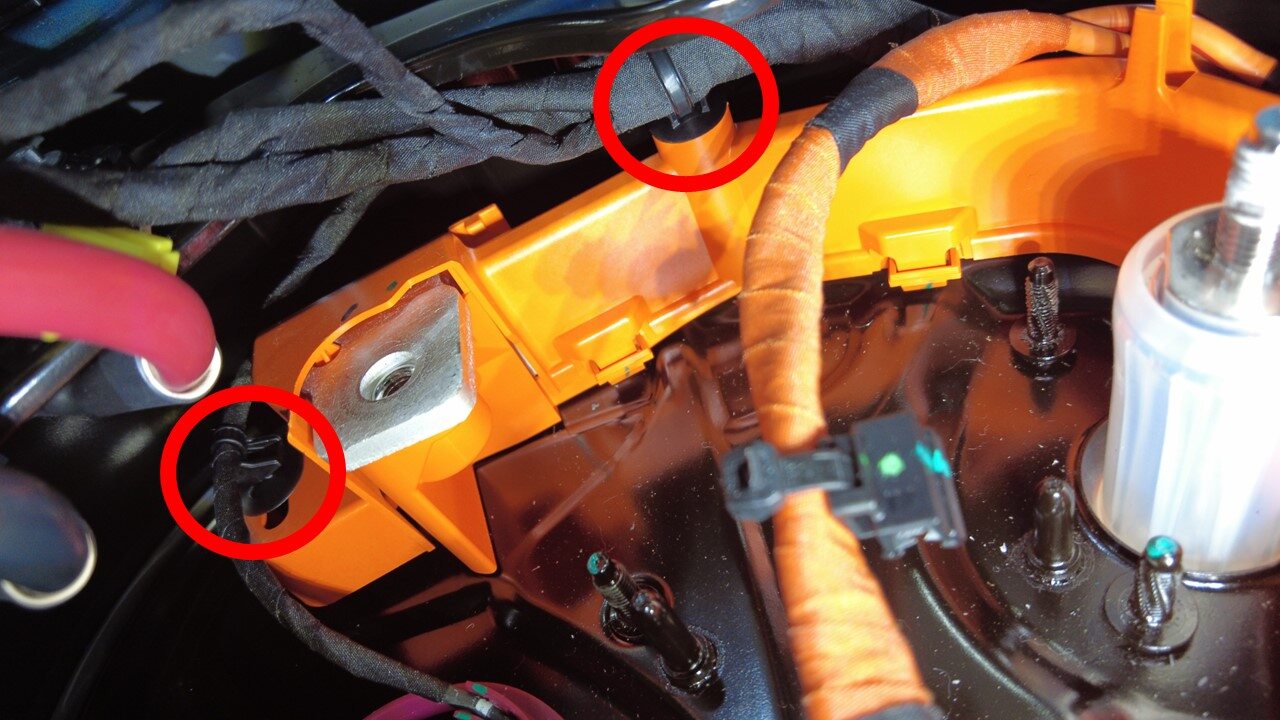

  4. 将高压电池仓线束夹从正极直流链路上拆下。

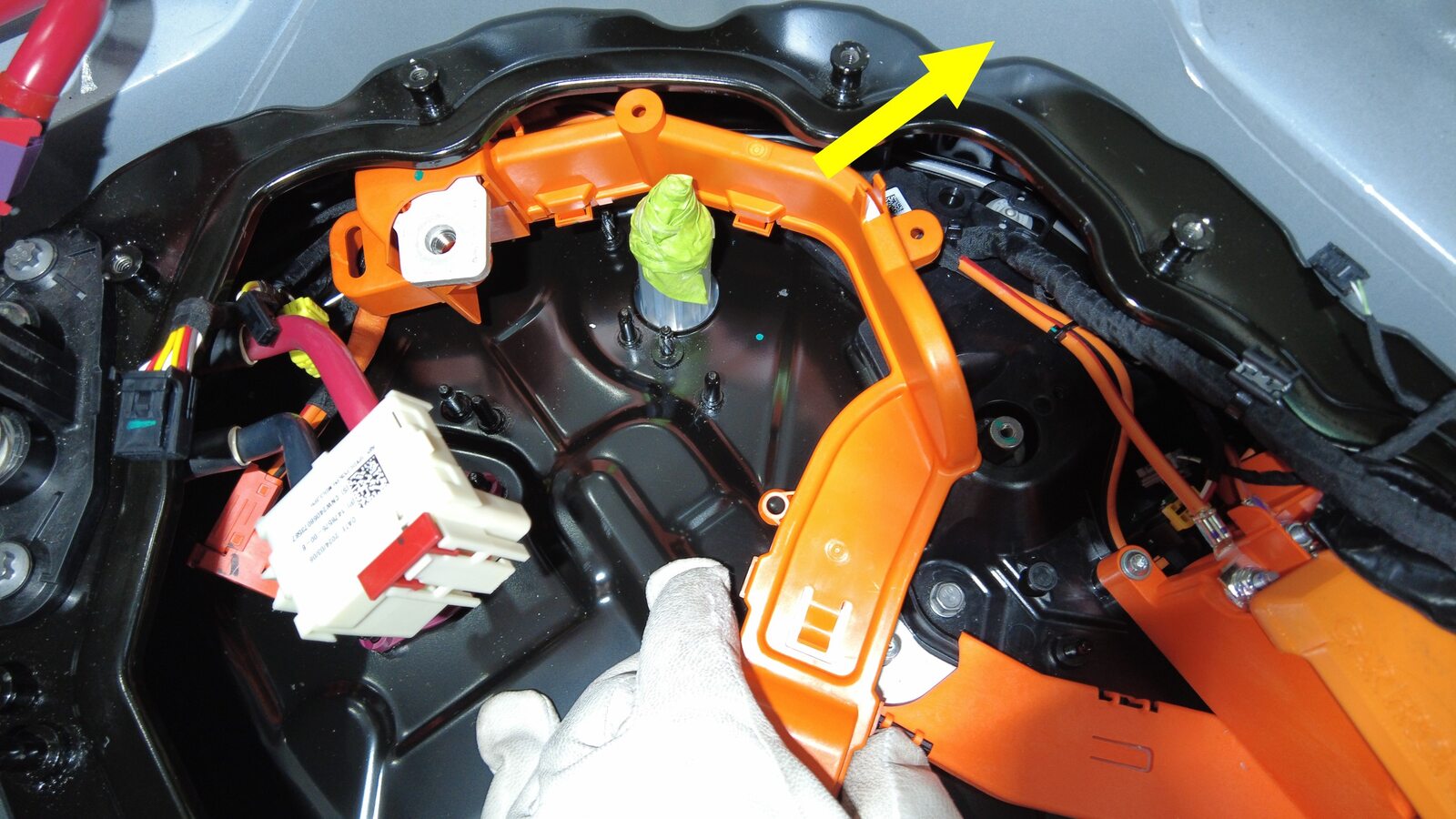

  5. 将正极直流链路从高压电池仓上拆下。

安装

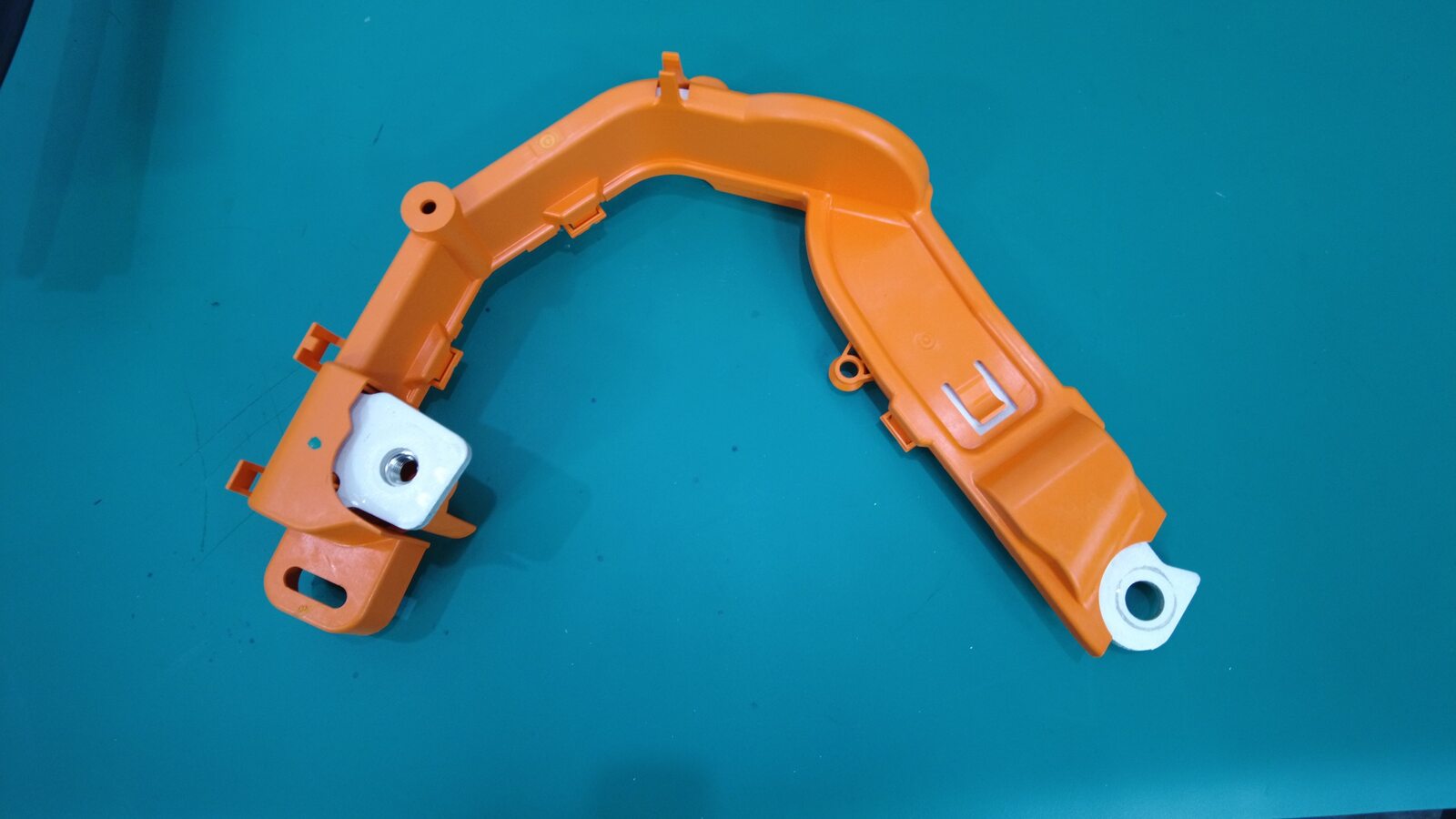

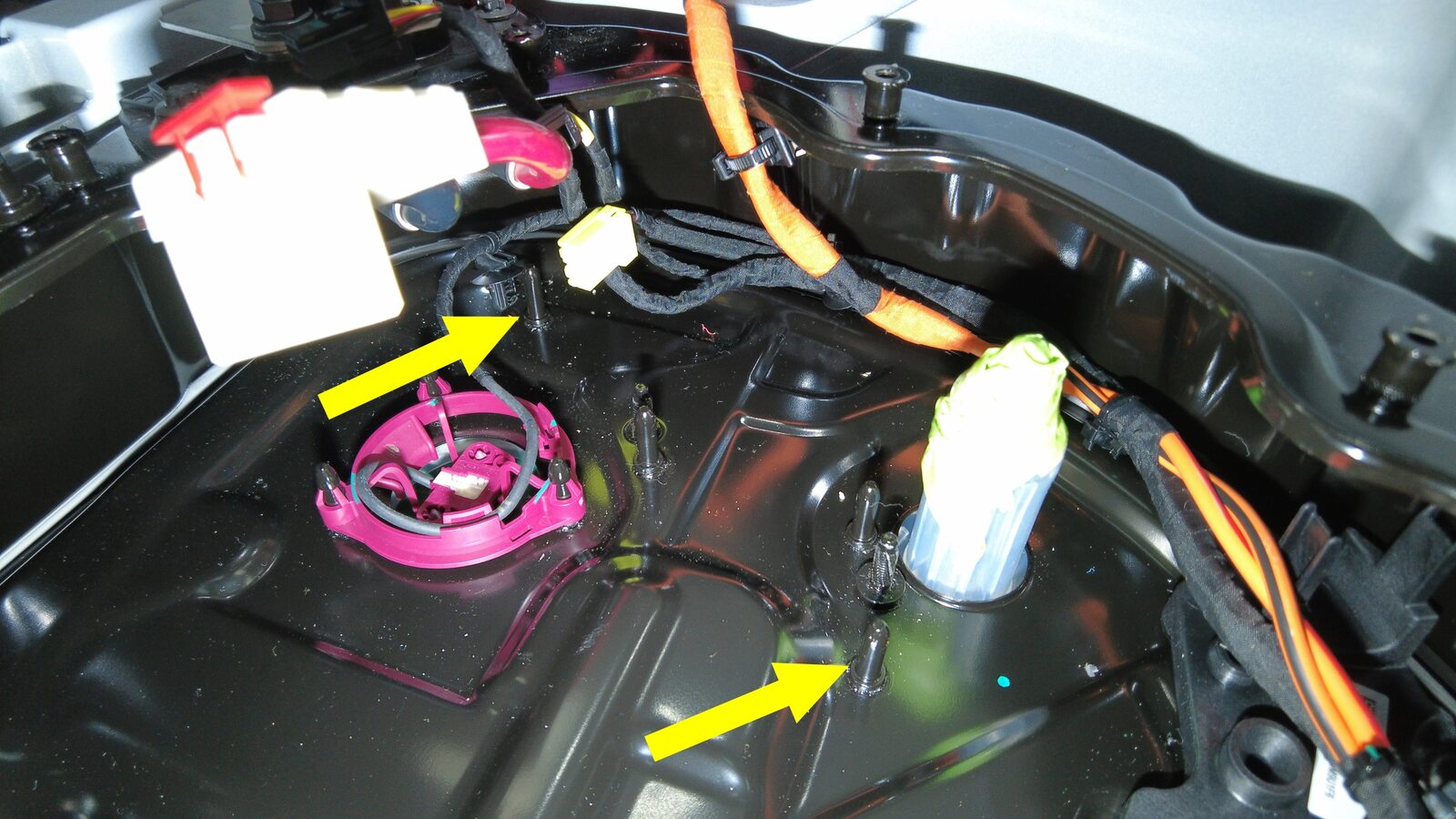

  1. 将正极直流链路放置好，以备安装。

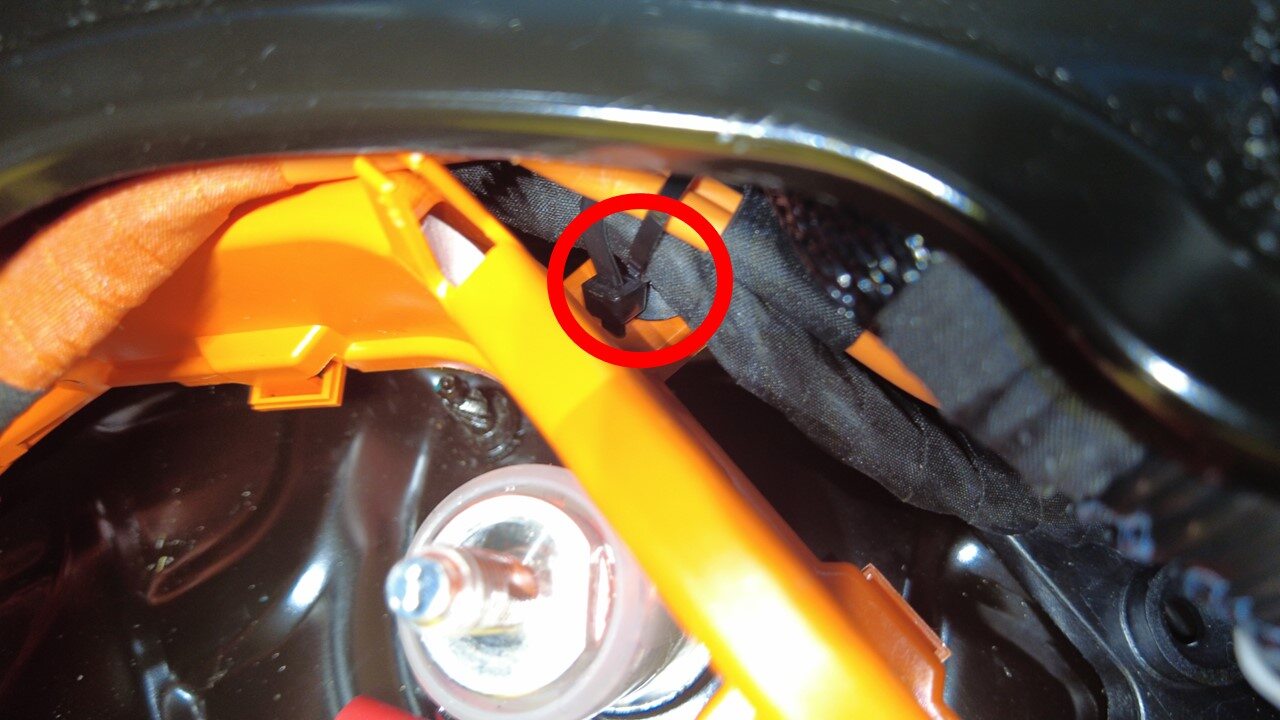

  2. 将高压电池仓线束夹安装到正极直流链路上。
  3. 安装新的螺纹胶螺栓，将直流链路侧固定到模块 4。
    15 Nm (11.1 lbs-ft) , - 180 degrees, 5 Nm + 35 degrees
    Informational PurposesAn informational icon, calling your attention
    注
    先将螺栓紧固至 15 Nm，然后回退 180 度，最后再紧固至 5 Nm + 35 度。紧固后进行标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  4. 将正极直流链路高压接头绝缘体安装到模块上。
  5. 将正极电池组触点开关安装到高压电池仓上。请参阅Pack Contactor - High Voltage - Positive ((拆卸和更换))。
  6. 升起所有车窗，关闭所有车门。
