传动装置 - 行人保护 - 主动防护前罩 - LH（拆卸和更换）

校正代码 待定 FRT 0.15 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格： 传动装置 - 行人保护 - 主动防护前罩 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧行人保护传动装置固定到车身的螺栓（2 个）
4.7 Nm (3.5 lbs-ft)
  • T30 梅花套筒
  • 带角度测量的扭矩扳手
 重复使用

拆卸

  1. 断开低压电池。请参阅低压电源（断开和连接）。

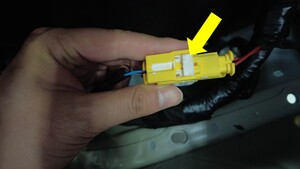

  2. 断开左侧行人保护传动装置电气连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    滑动以解锁白色连接器锁，然后断开连接器。

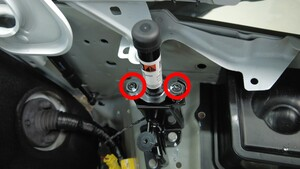

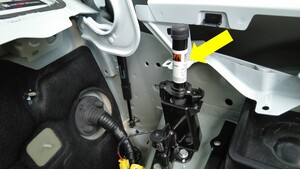

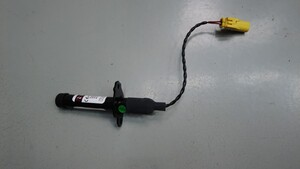

  3. 拆下将左侧行人保护传动装置固定到车身的螺栓（2 个），然后将传动装置从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒
    • 带角度测量的扭矩扳手

安装

  1. 将左侧行人保护传动装置安装到车身上，然后安装将传动装置固定到车身的螺栓（2 个） 。
    4.7 Nm (3.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒
    • 带角度测量的扭矩扳手
  2. 连接左侧行人保护传动装置电气连接器。
  3. 连接低压电池。请参阅低压电源（断开和连接）。
