第一排座椅安全带织带导杆 ((拆卸和更换))

校正代码 2005010202 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-04-21: 更新织带导件螺栓的扭矩。

扭矩规格

表 1. 扭矩规格第一排座椅安全带织带导杆 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将第一排左侧织带导杆固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
  • 仅适用于安装程序:1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A
更换

拆卸

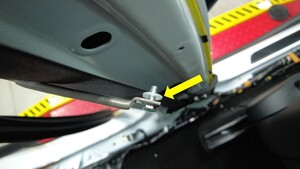

  1. 松开左侧 B 柱上饰板并将其置于一旁。请参阅 B 柱上部饰板 - 左 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将安全带从预紧器上松开。

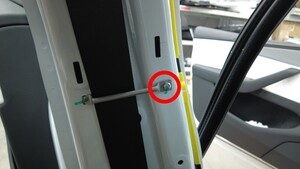

  2. 拆下左前座椅安全带织带导件。
    Informational PurposesAn informational icon, calling your attention
    织带导件会与螺栓和垫片一起作为总成供应。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 仅适用于安装程序:1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A

安装

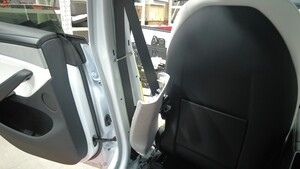

  1. 安装左前座椅安全带织带导件。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 仅适用于安装程序:1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A
  2. 安装左侧 B 柱上饰板。请参阅 B 柱上部饰板 - 左 ((拆卸和更换))
