模块 - 氛围灯 - 后车门(拆卸和安装)

校正代码 1513111401 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))
  2. 拆下后车门 NVH 垫。请参阅车门 - NVH 垫 - 后 - 右 ((拆卸和更换))

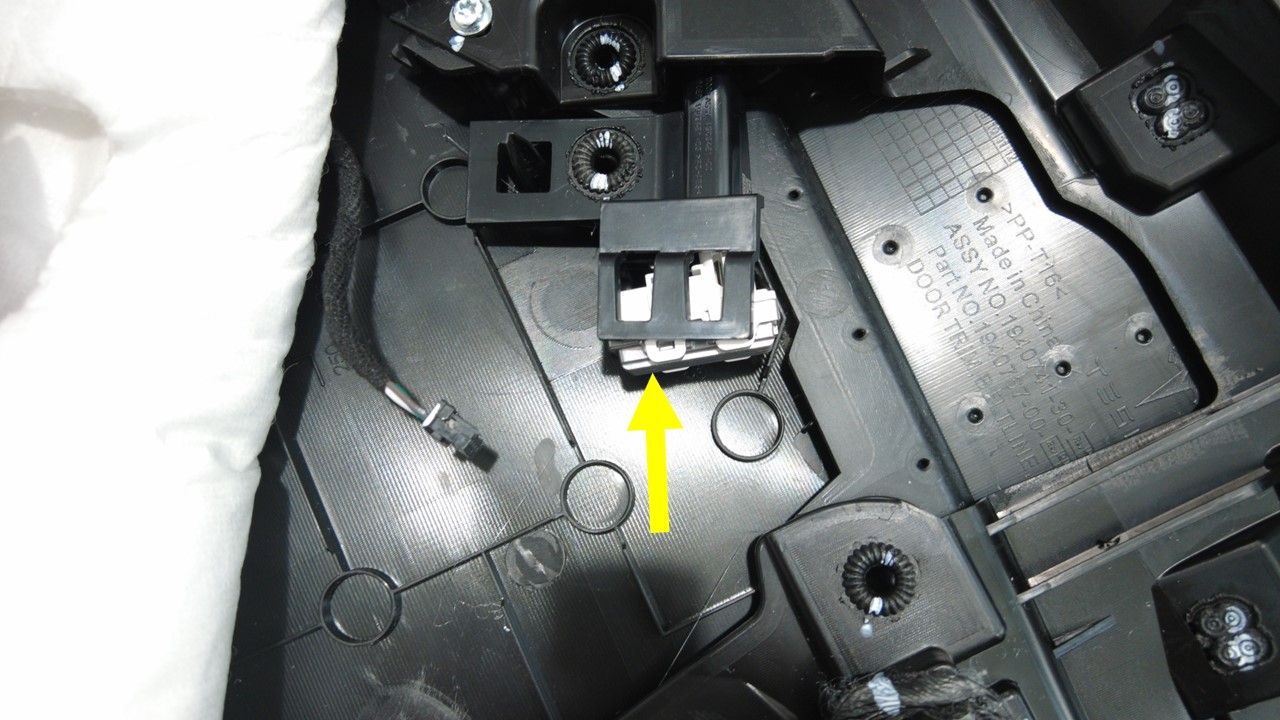

  3. 断开左后车门氛围灯 LED 模块连接器。

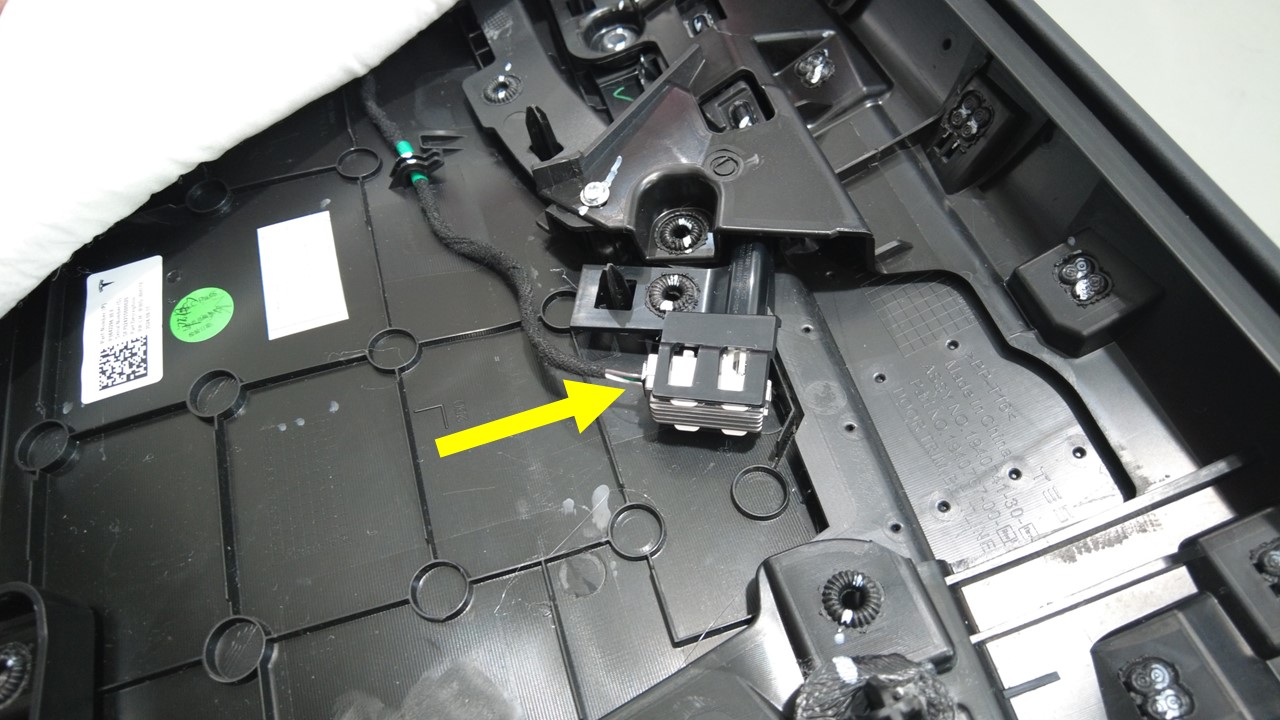

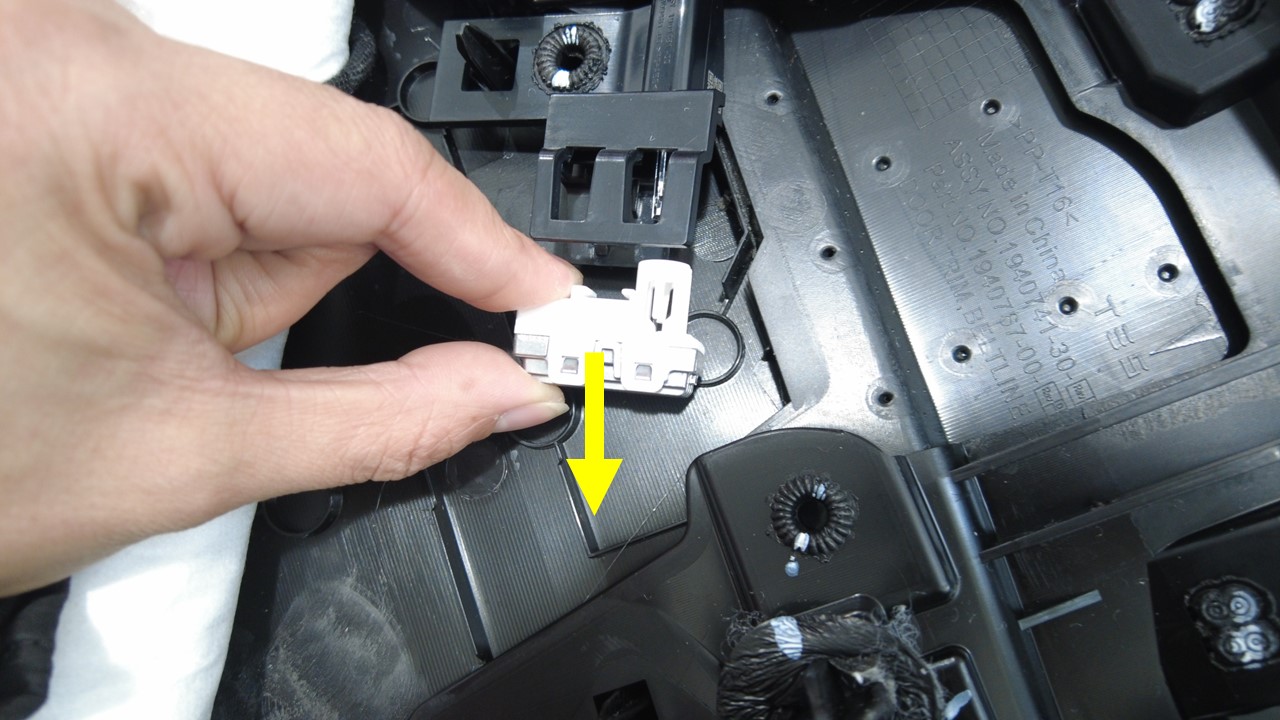

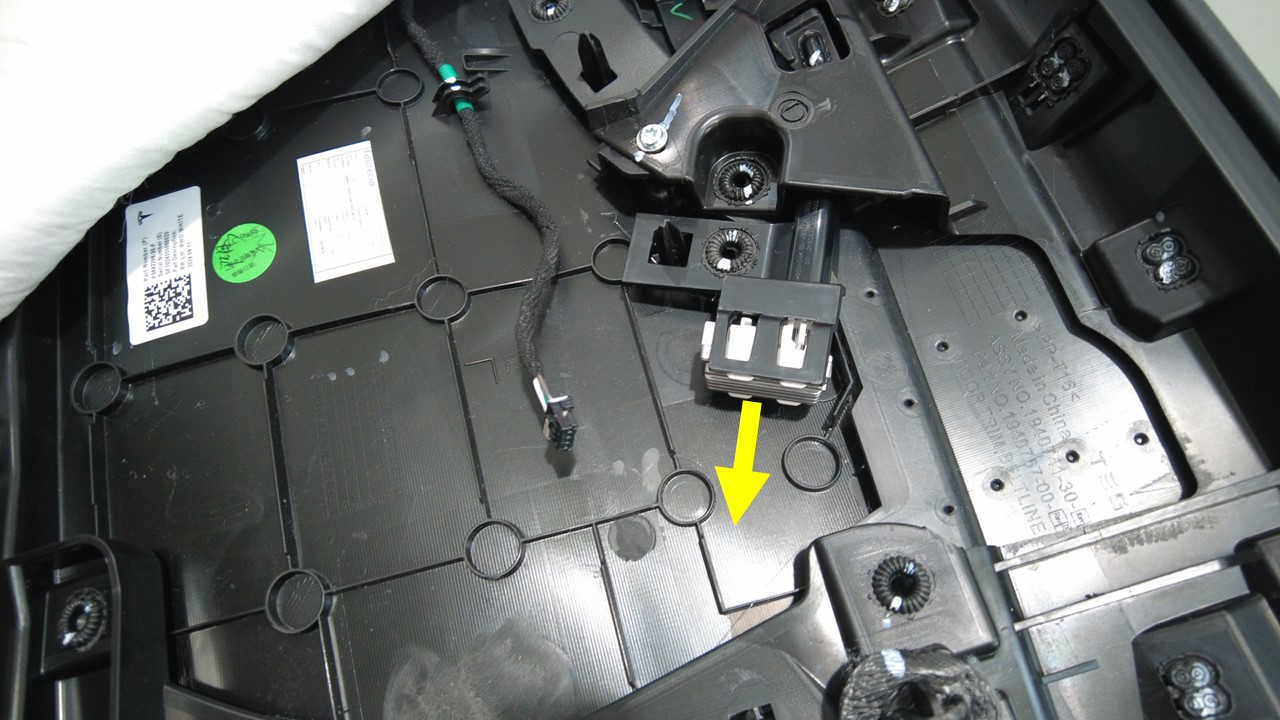

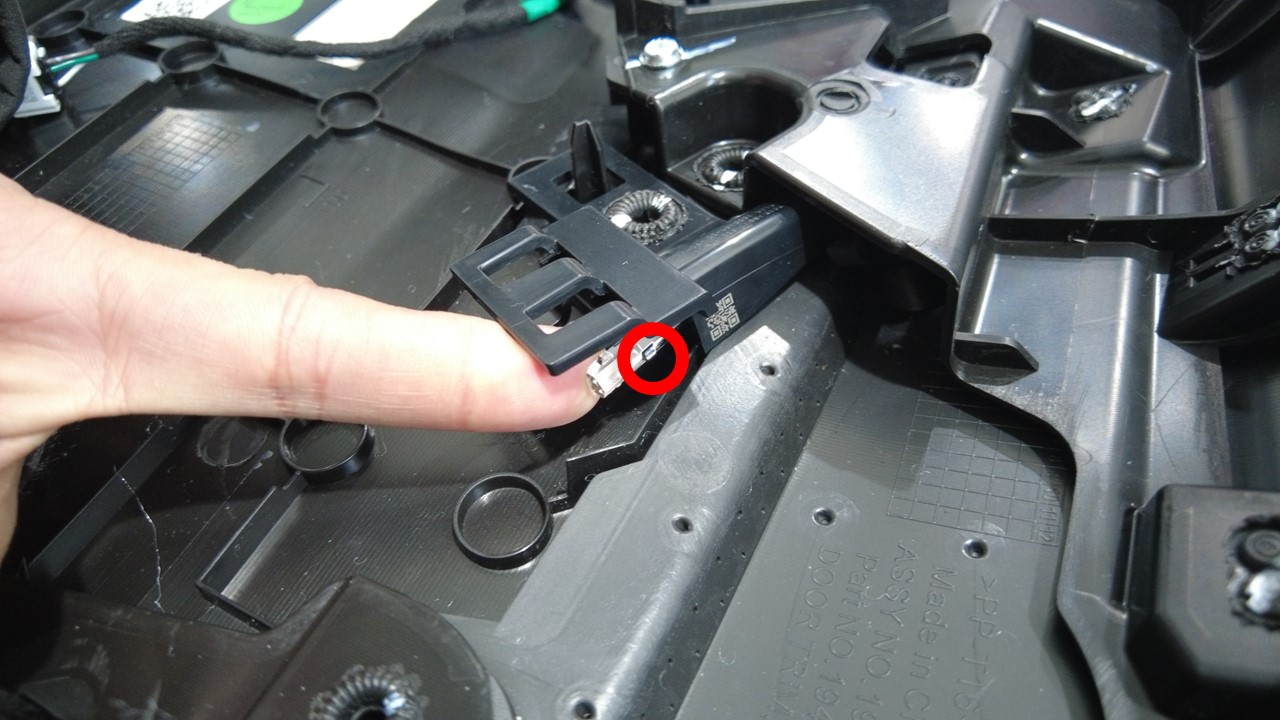

  4. 松开锁片(3 个),从而将左后车门氛围灯 LED 模块从支架上松开。
    Informational PurposesAn informational icon, calling your attention
    拉动 LED 模块时注意请勿用力过猛。注意请勿损坏氛围灯。

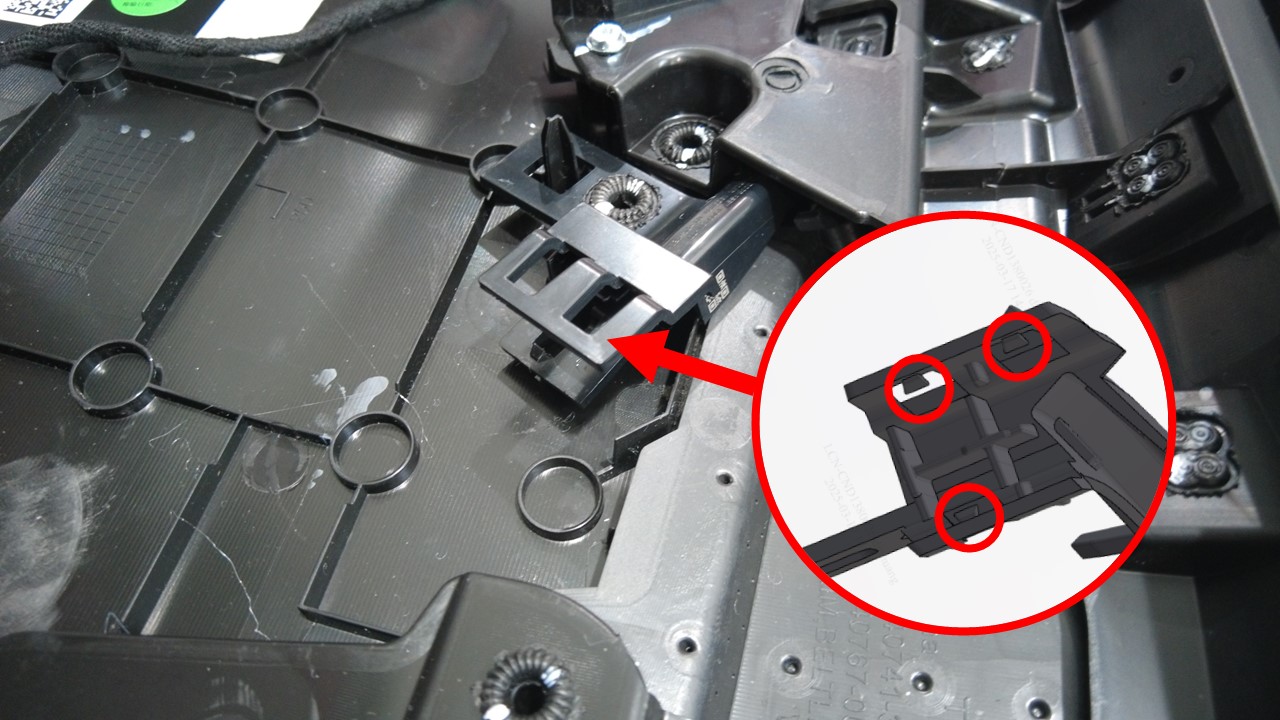

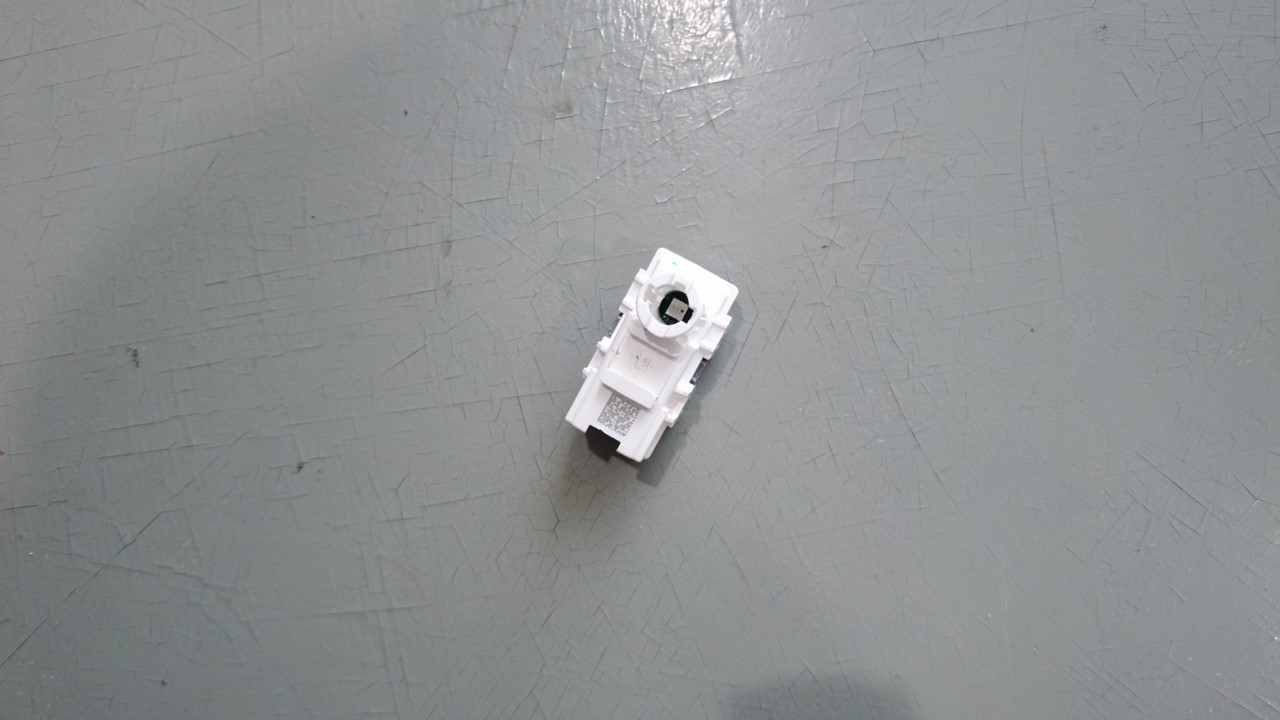

    图 1. 为清晰起见,图示中模块已拆卸

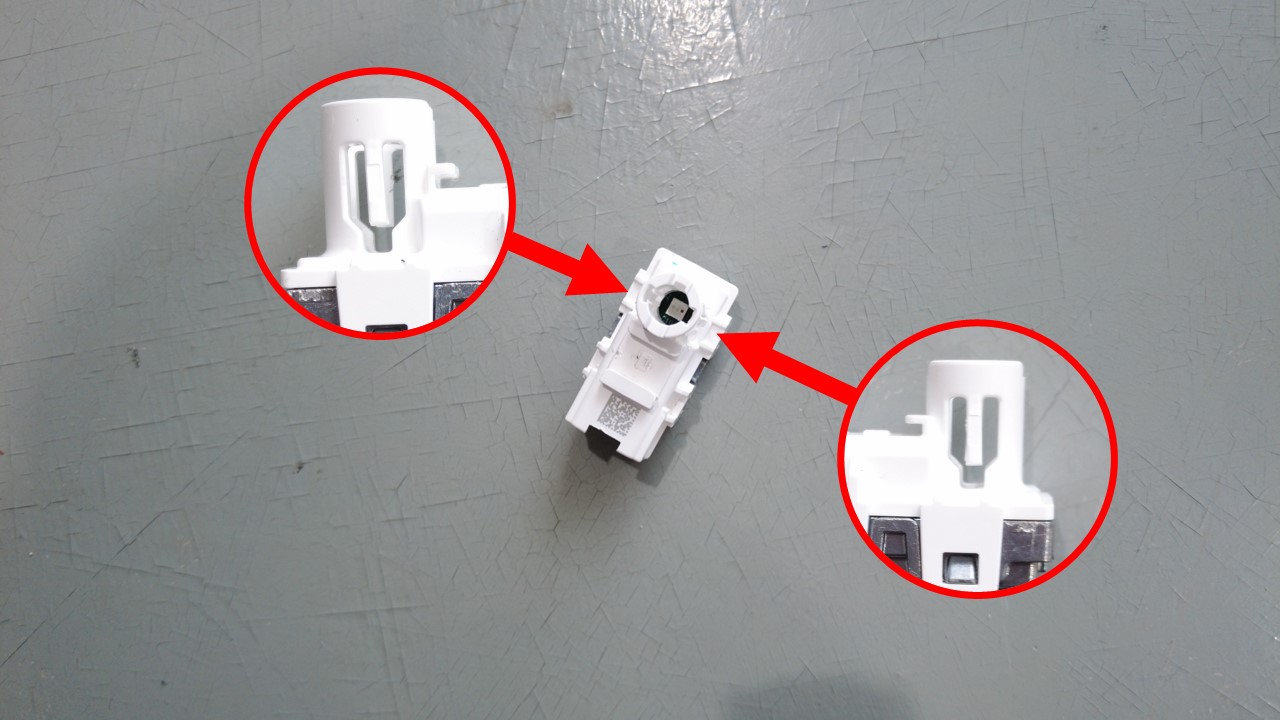

  5. 使用 45 度尖凿小心地松开 LED 模块两侧的锁片(2 个),将模块从氛围灯上拆下。
    Informational PurposesAn informational icon, calling your attention
    操作过程中注意确保不会损坏氛围灯和锁片。

安装

  1. 对齐模块支架上的定位条与模块上的定位槽,将模块滑动到支架上,确保 LED 模块两侧的锁片(2 个)卡接到准确位置。
    Informational PurposesAn informational icon, calling your attention
    操作过程中注意确保不会损坏氛围灯和锁片。

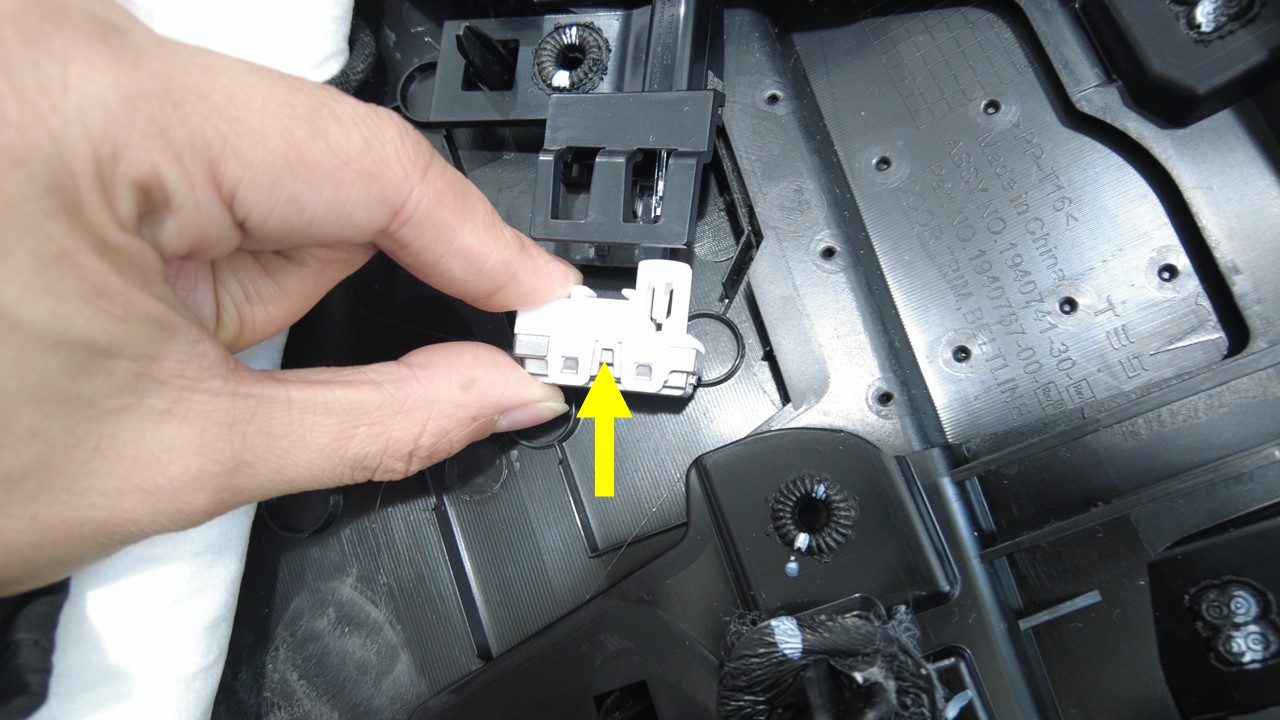

  2. 将左后车门氛围灯 LED 模块完全推到模块支架上,确保锁片(3 个)卡接到准确位置。
    Informational PurposesAn informational icon, calling your attention
    注意请勿损坏氛围灯。
    图 2. 为清晰起见,图示中模块已拆卸

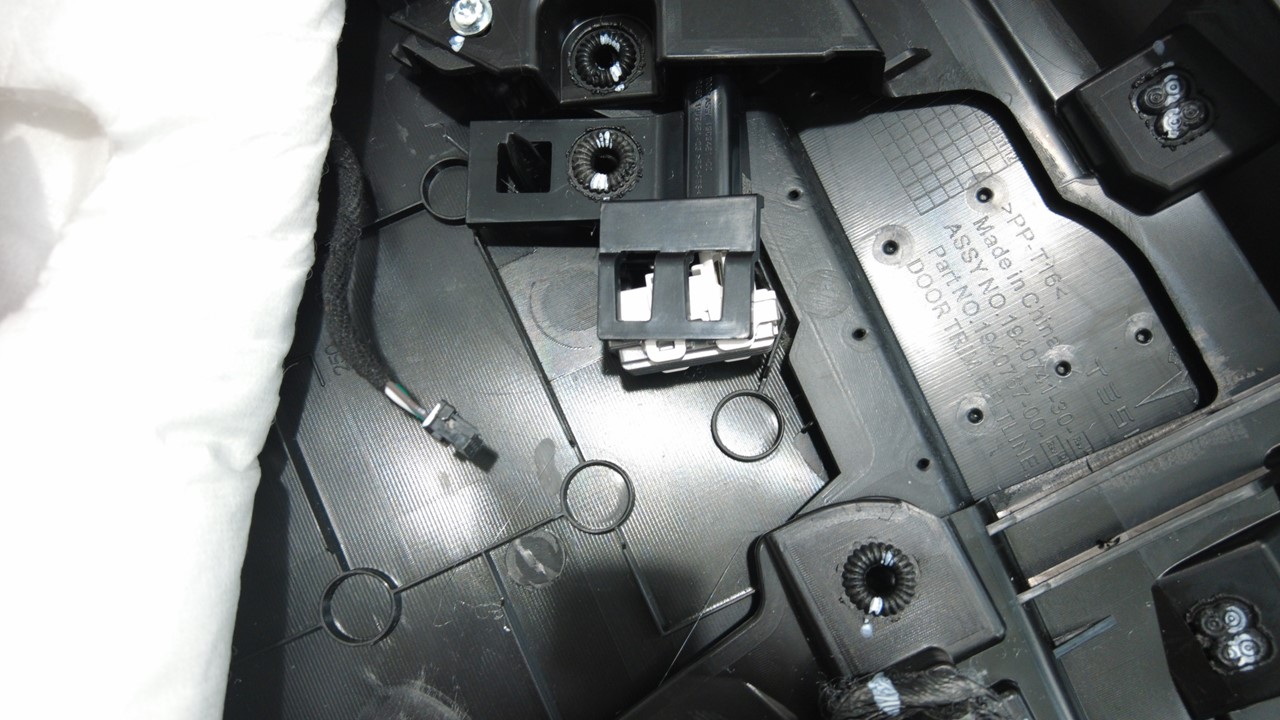

  3. 连接左后车门氛围灯 LED 模块连接器。
  4. 安装后车门 NVH 垫。请参阅车门 - NVH 垫 - 后 - 右 ((拆卸和更换))
  5. 安装后车门饰板。请参阅车门饰板 - 后 - 左 ((拆卸和安装))
