摄像头 - B 柱 - LH(拆卸和安装)

校正代码 待定 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 摄像头 - B 柱 - LH(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
Screws (x2) that attach the LH B-pillar camera to the LH B-pillar
0.45 Nm (4 lbs-in)
  • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  • Torx T8 bit
重复使用

拆卸

  1. 打开两个左侧车门,降下两个左侧车窗。

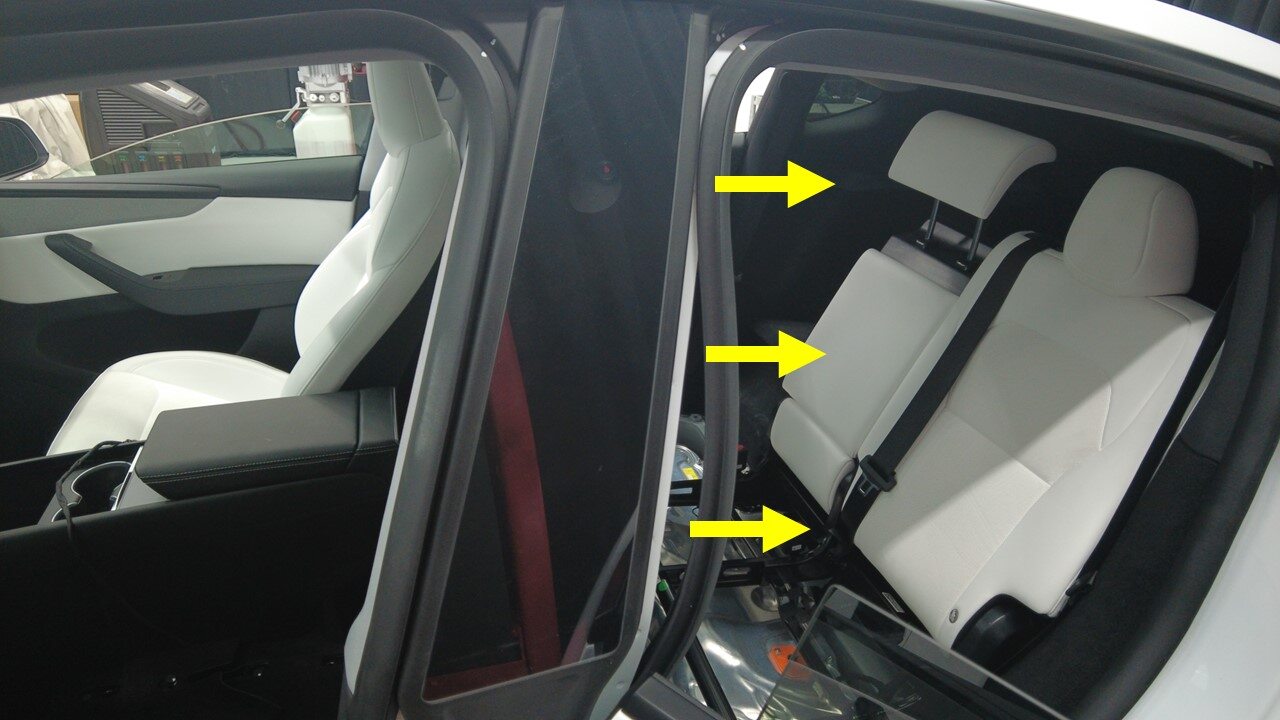

  2. 部分拆下左后主密封条(B 柱区域附近)。

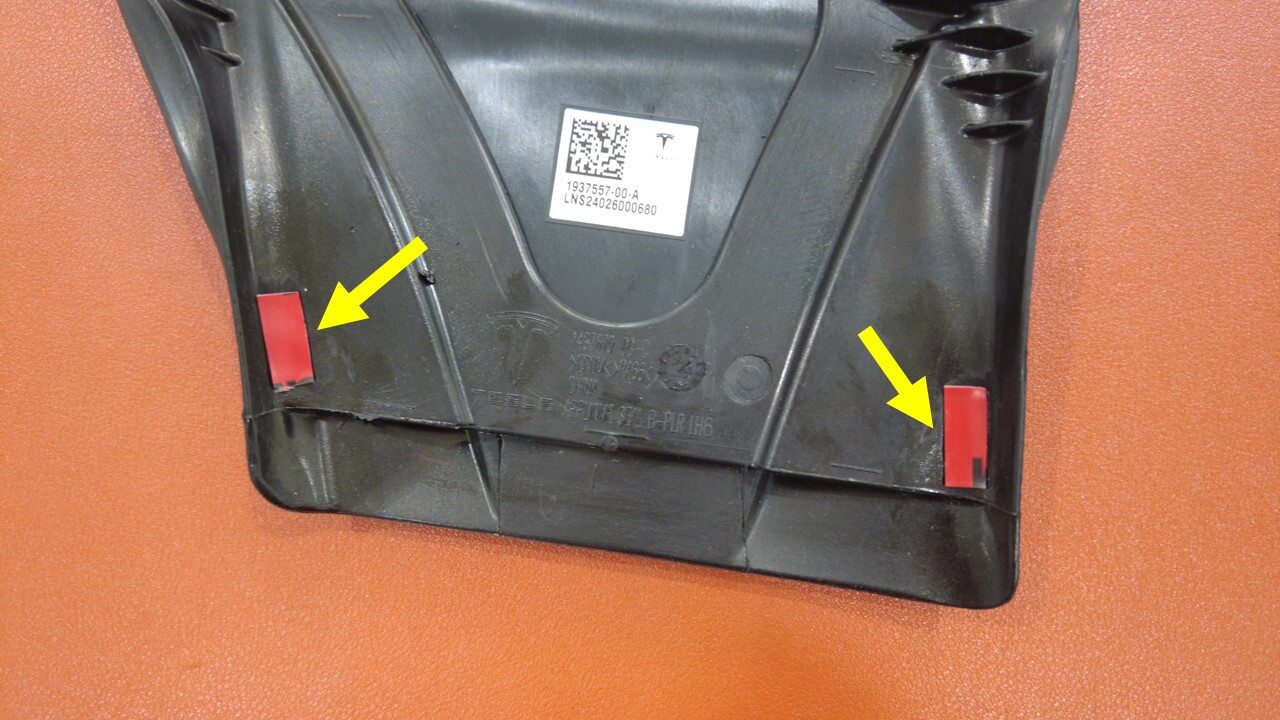

  3. 揭下左侧 B 柱饰板下方的双面胶。

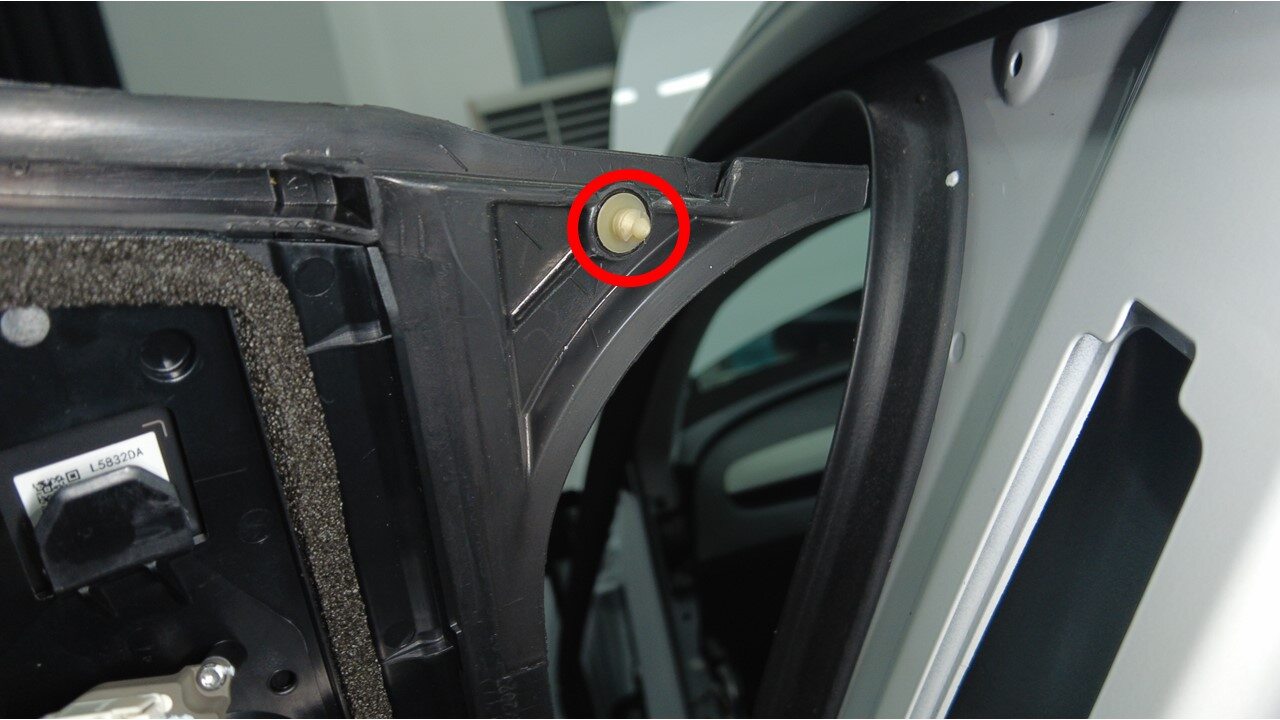

  4. 向上撬动左侧 B 柱饰板上部,松开上部卡子。
    Informational PurposesAn informational icon, calling your attention

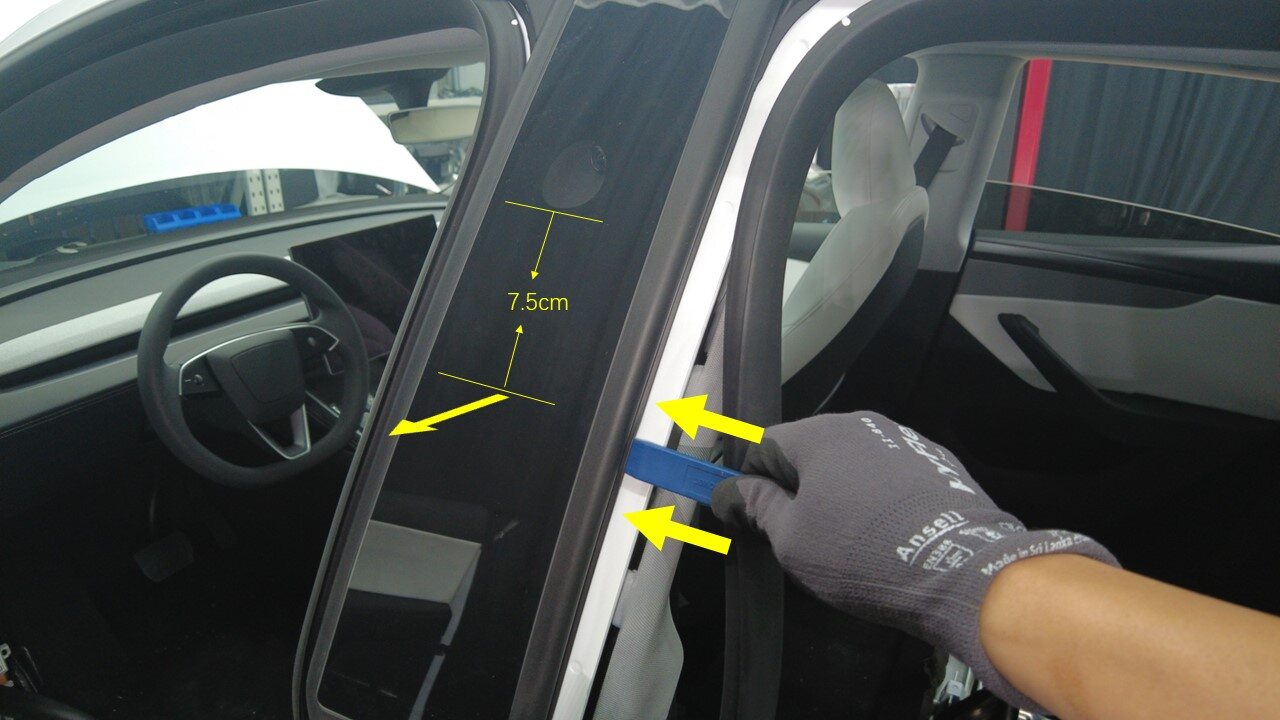

    将卡子成型件拆卸工具插入左侧 B 柱摄像头下方 7.5 厘米处。确保工具位于 B 柱饰板密封条下方。

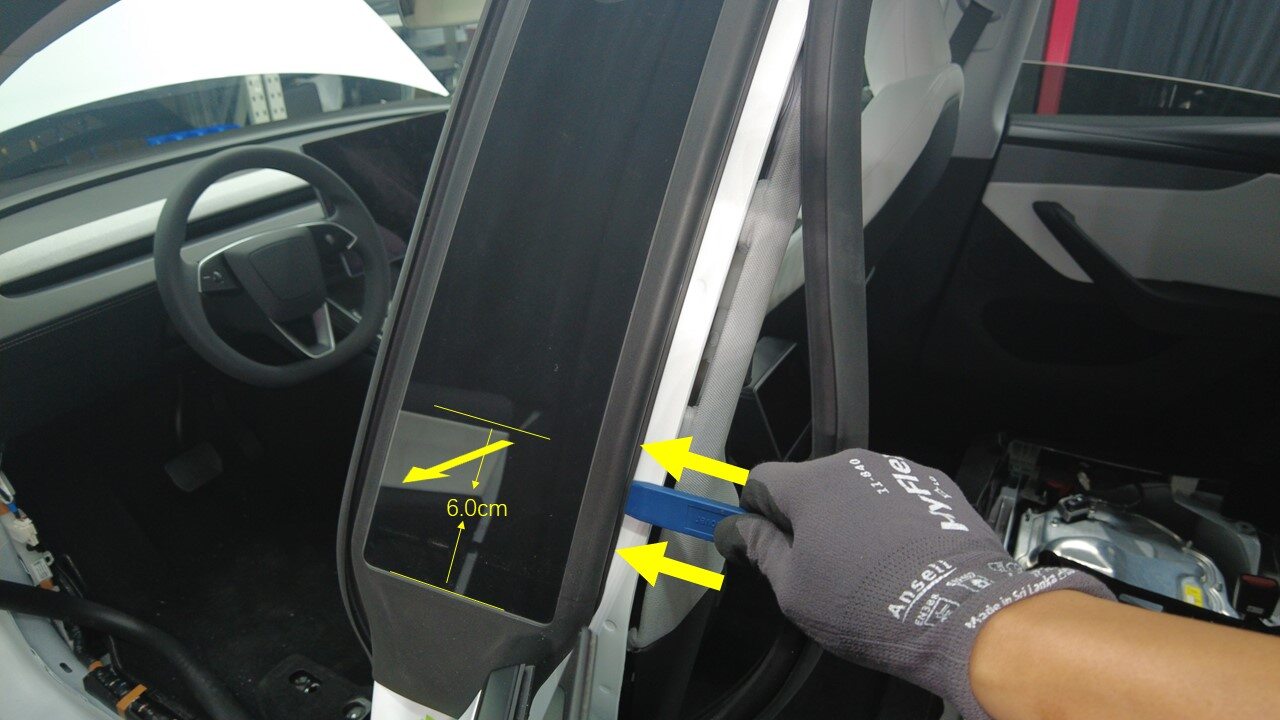

  5. 向上撬动左侧 B 柱饰板下部,松开下部卡子。
    Informational PurposesAn informational icon, calling your attention
    将卡子成型件拆卸工具插入左侧 B 柱饰板上方 6 厘米处。确保工具位于 B 柱饰板密封条下方。

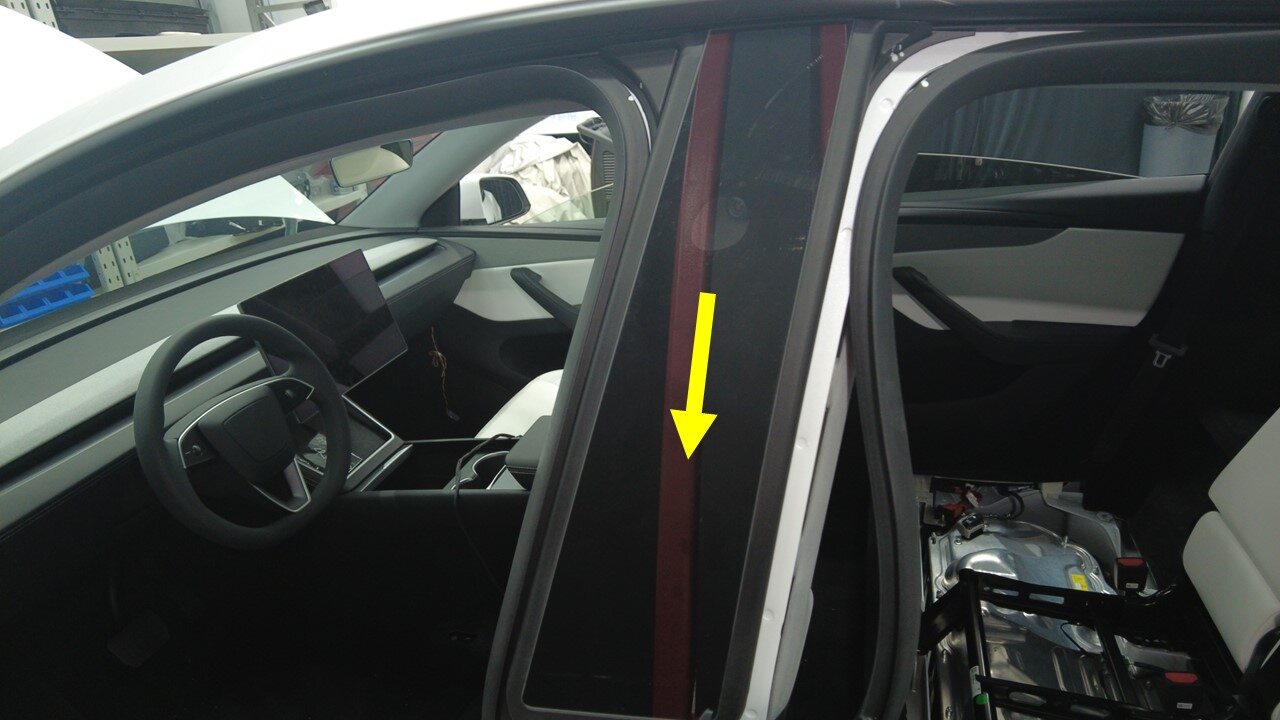

  6. 轻轻向下滑动 B 柱饰板,将总成从车身上松开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时摄像头线束仍处于连接状态。请勿完全拆下饰板。

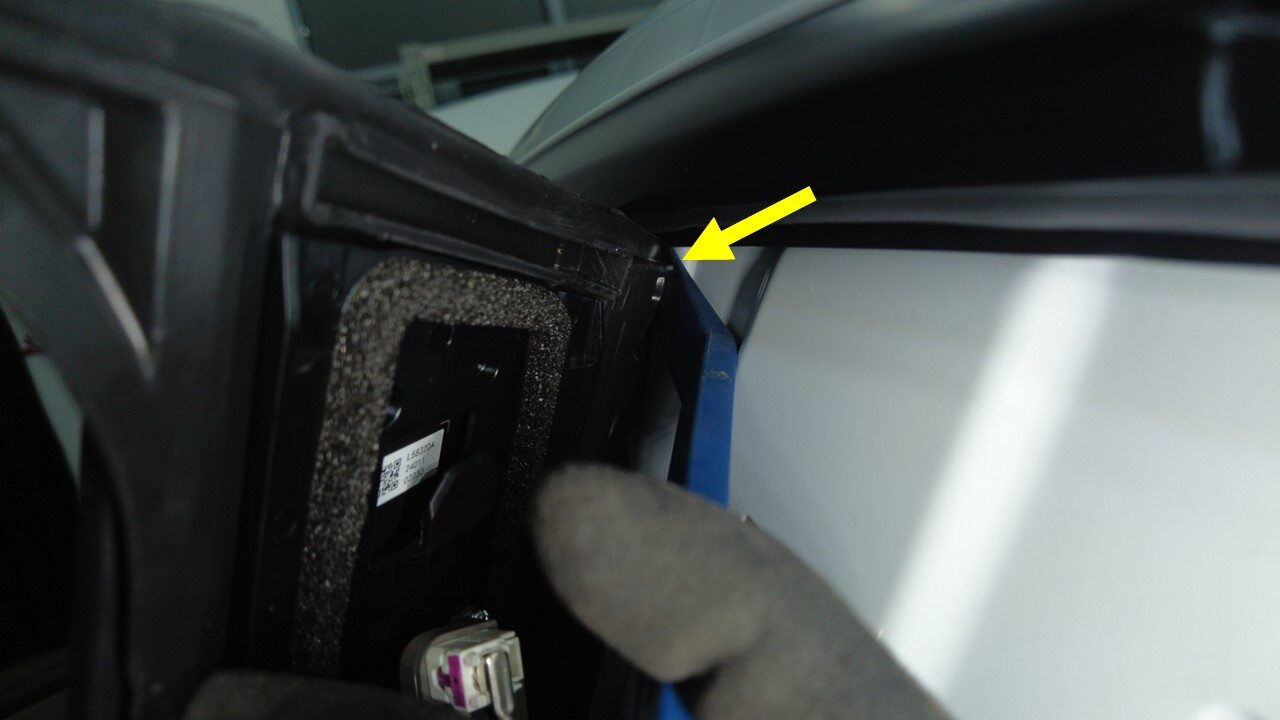

  7. 使用卡子撬具松开左侧 B 柱饰板密封条,然后将密封条从车身上拆下。
    Informational PurposesAn informational icon, calling your attention
    密封条卡子粘贴在密封条上,松开时应确保卡子撬具滑动到卡子和车身之间。

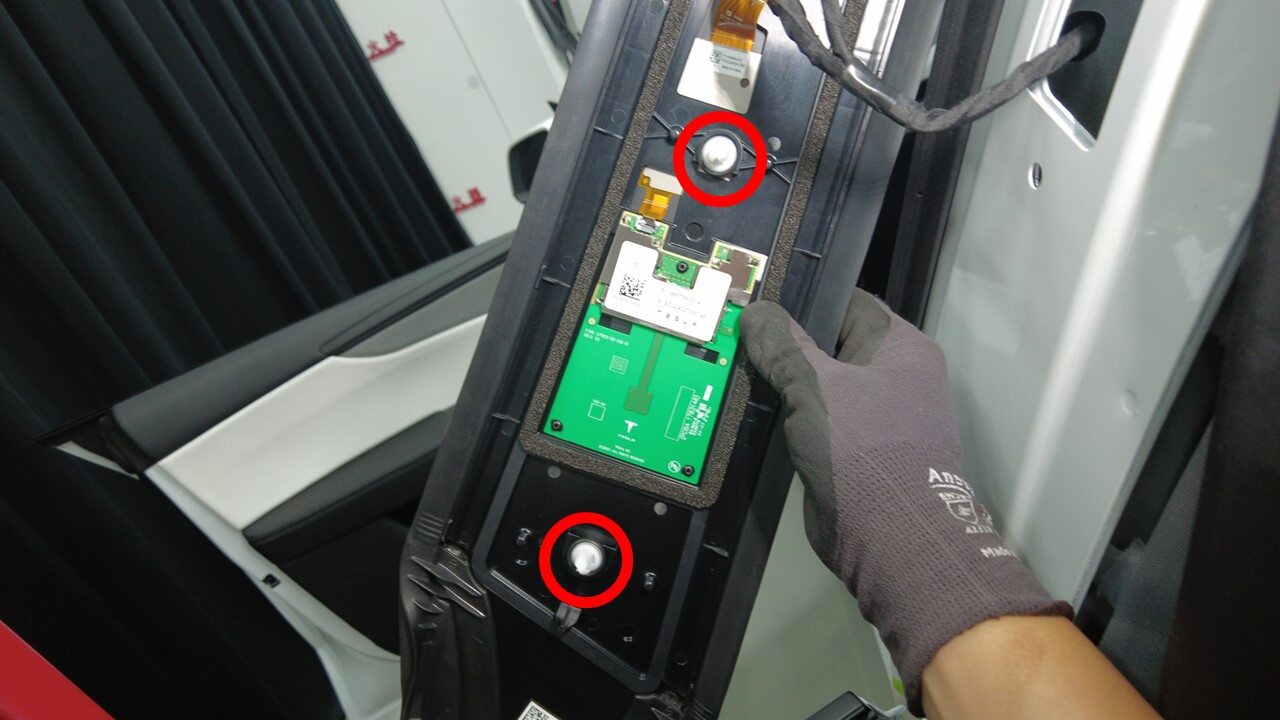

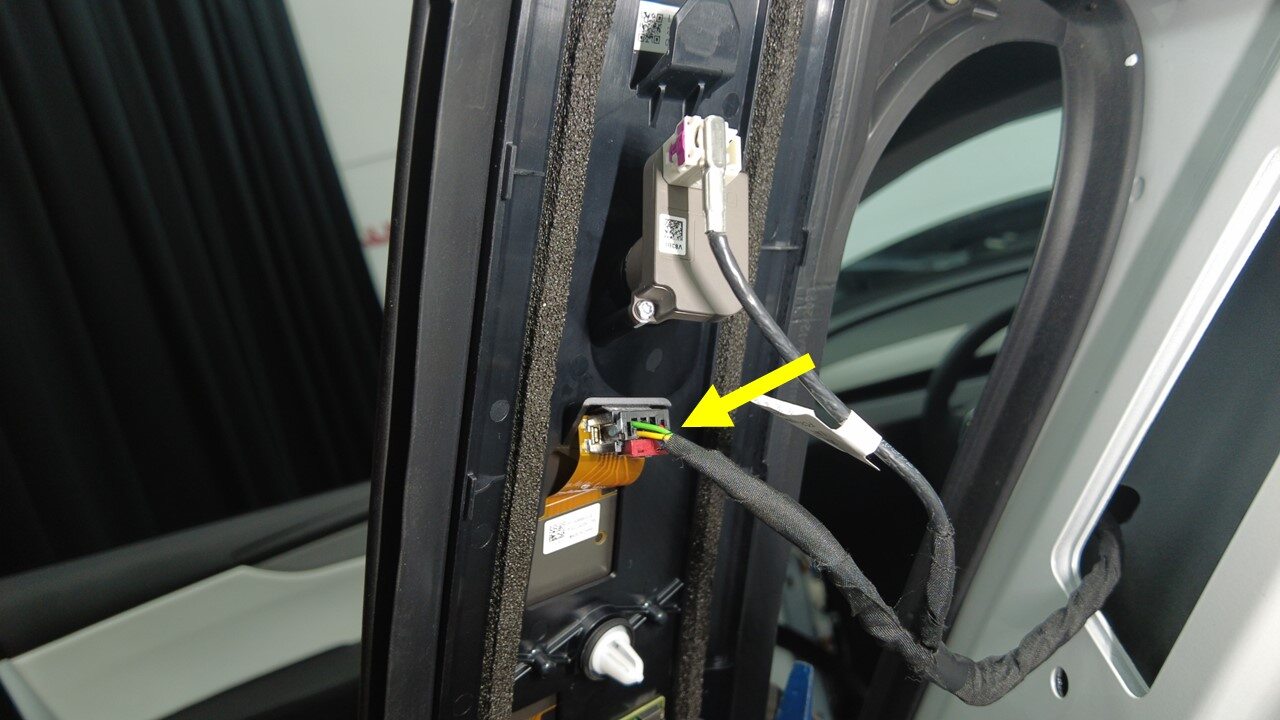

  8. 断开 B 柱 NFC 连接器。

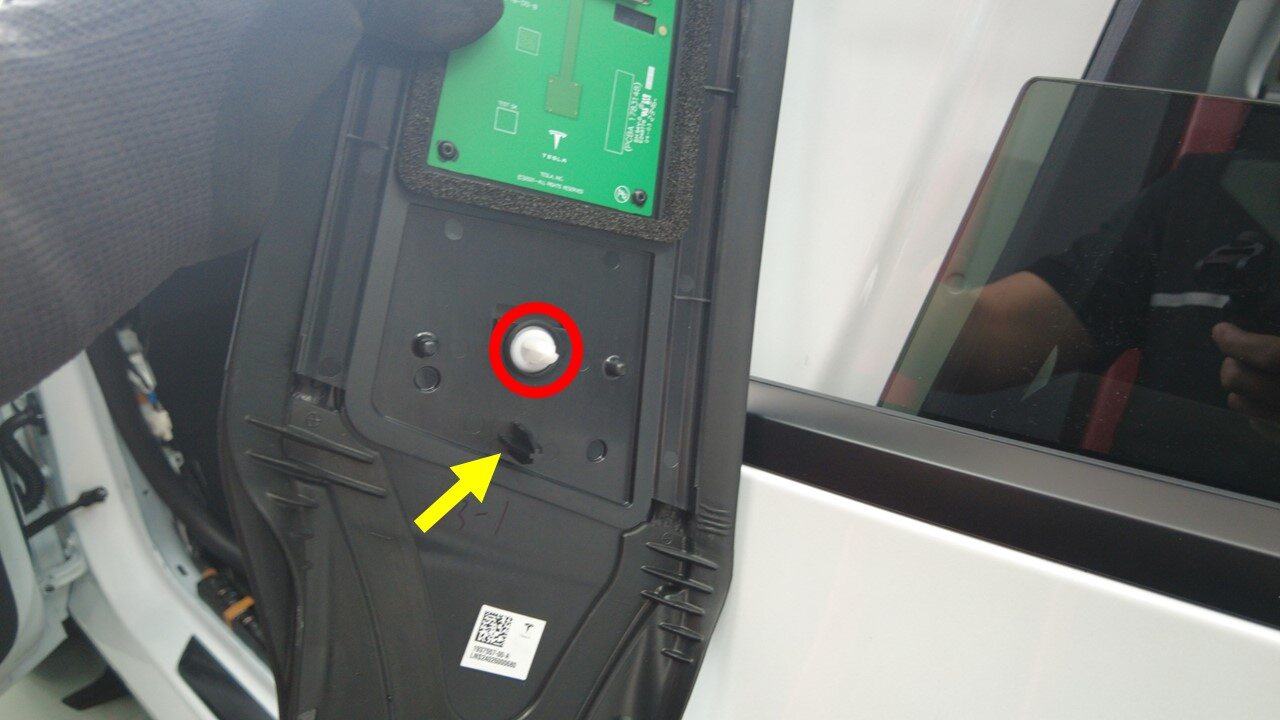

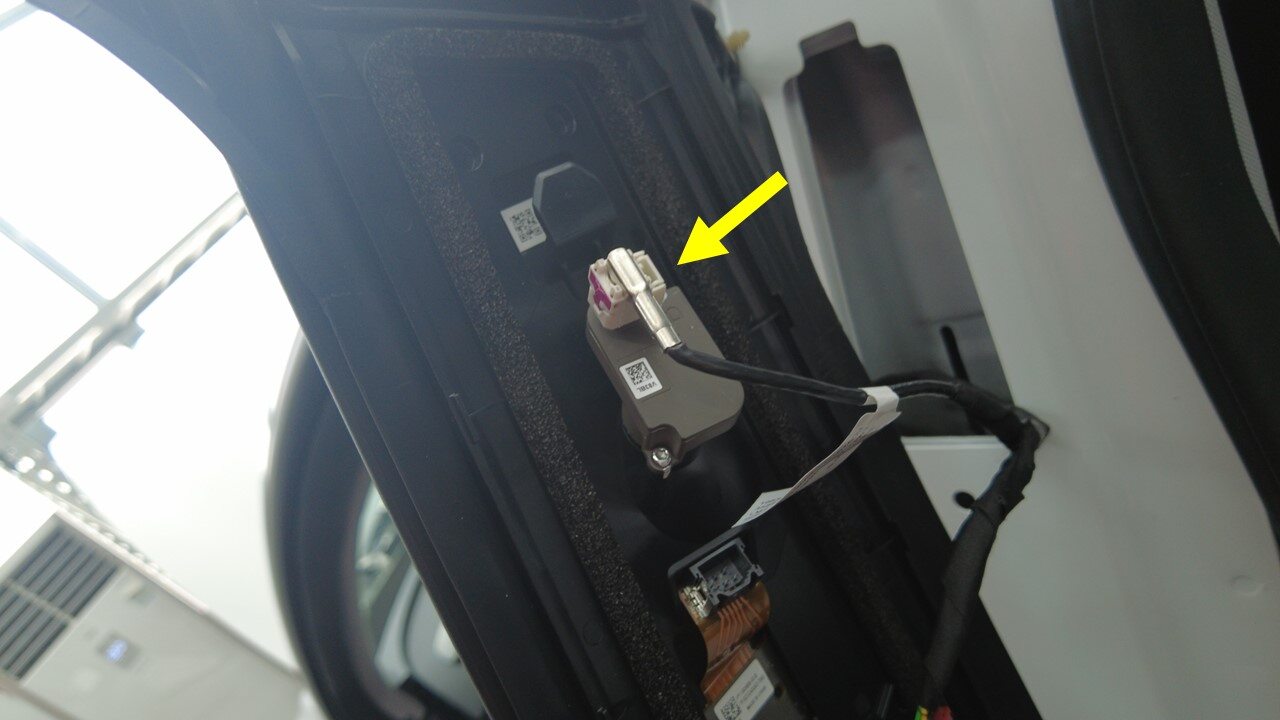

  9. 断开左侧 B 柱摄像头连接器。

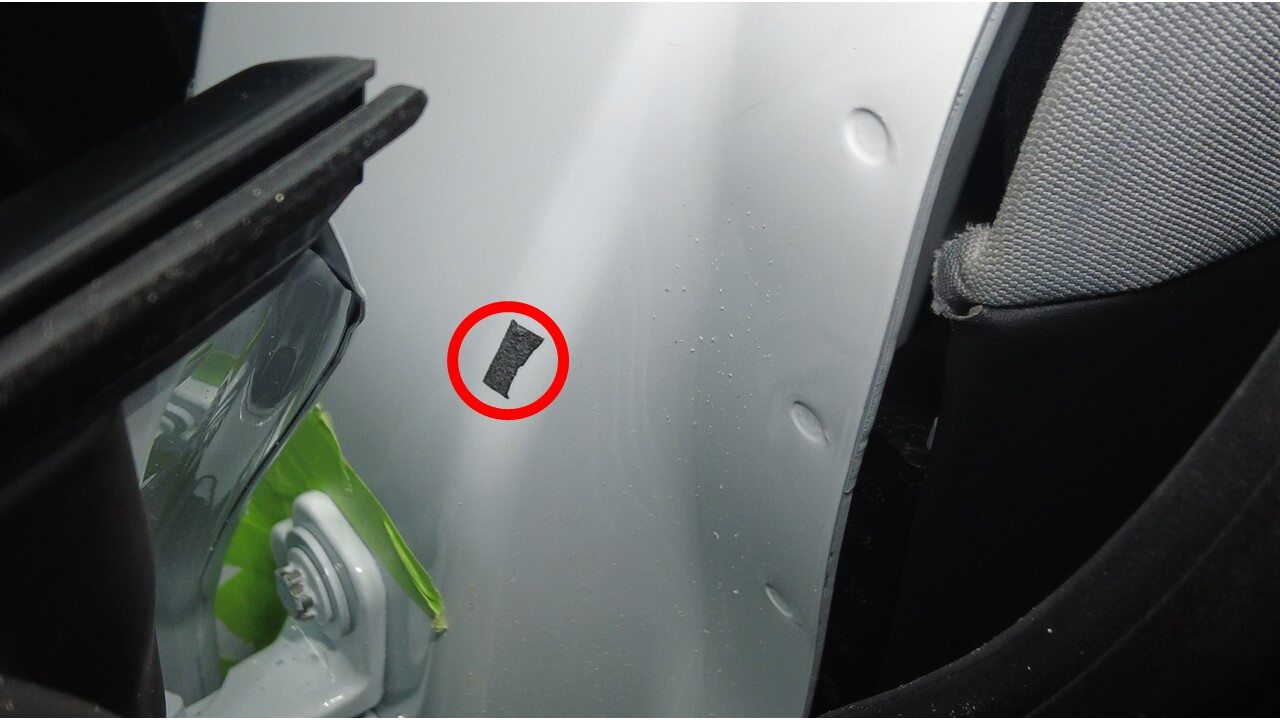

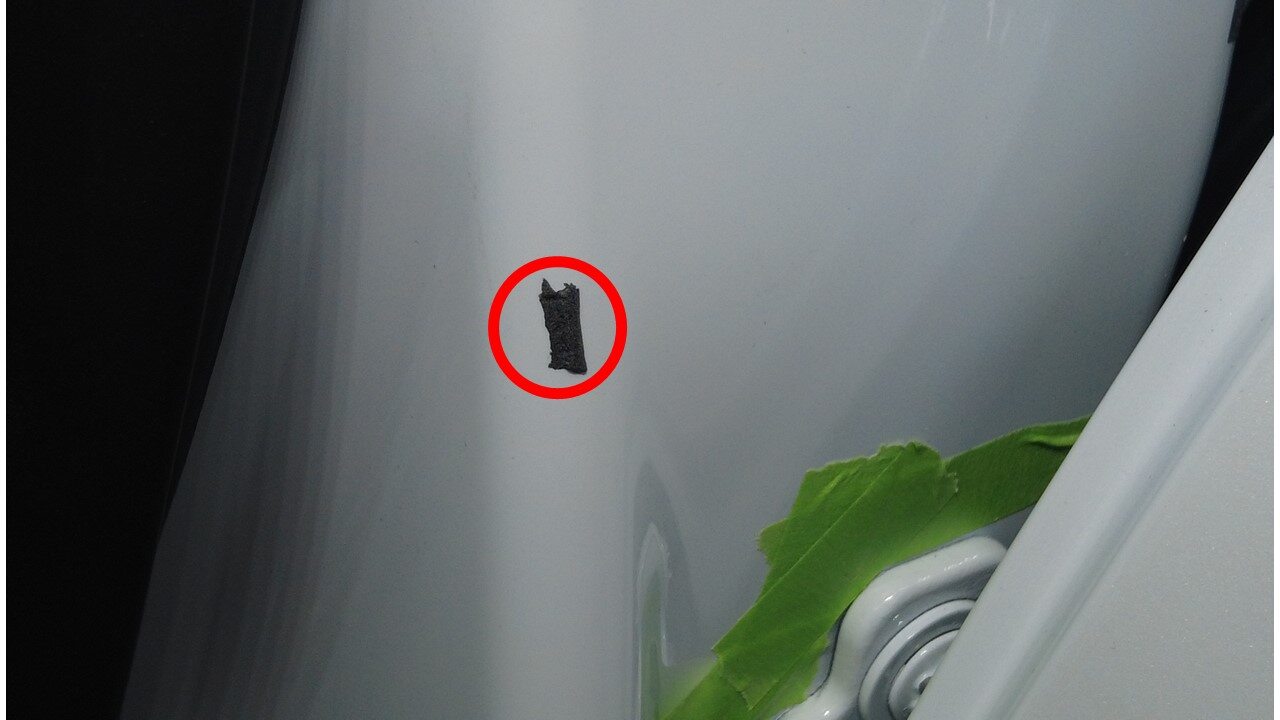

  10. 清除左侧 B 柱上的残胶并清洁表面。
    Informational PurposesAn informational icon, calling your attention
    等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 异丙醇 (IPA) 湿巾
    • 除胶轮

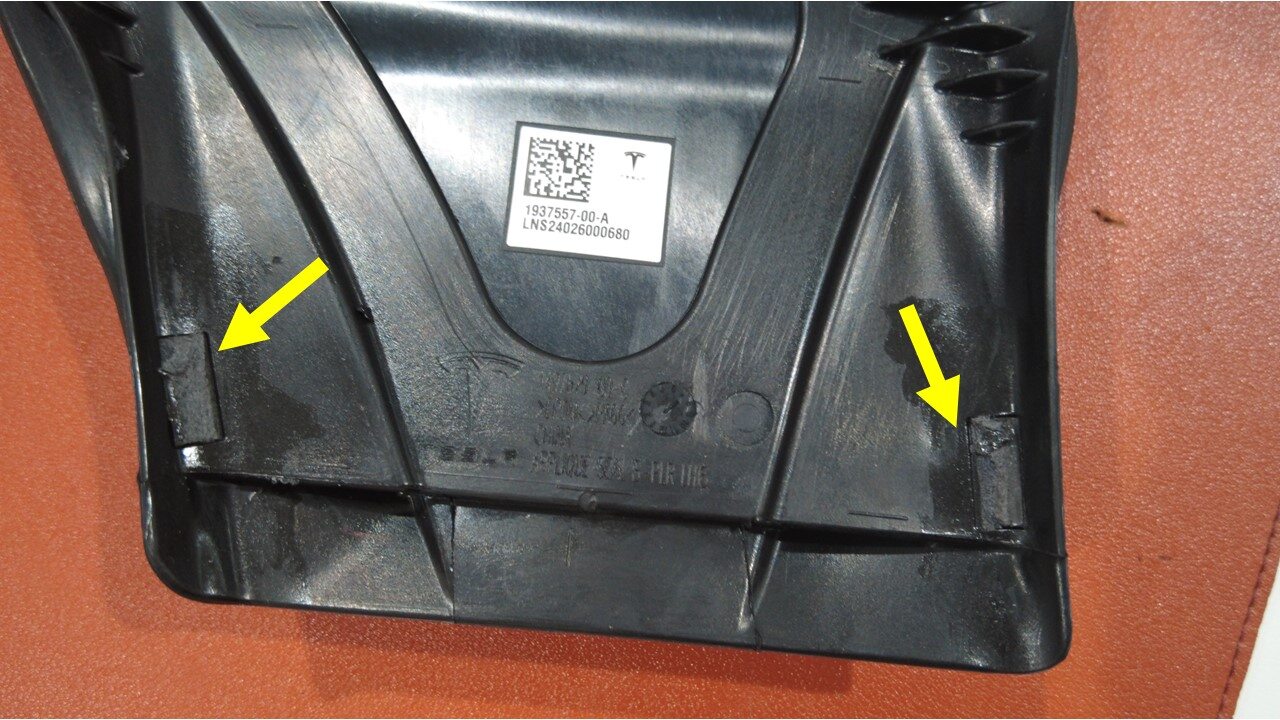

  11. 清除左侧 B 柱饰板上的残胶。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 除胶轮

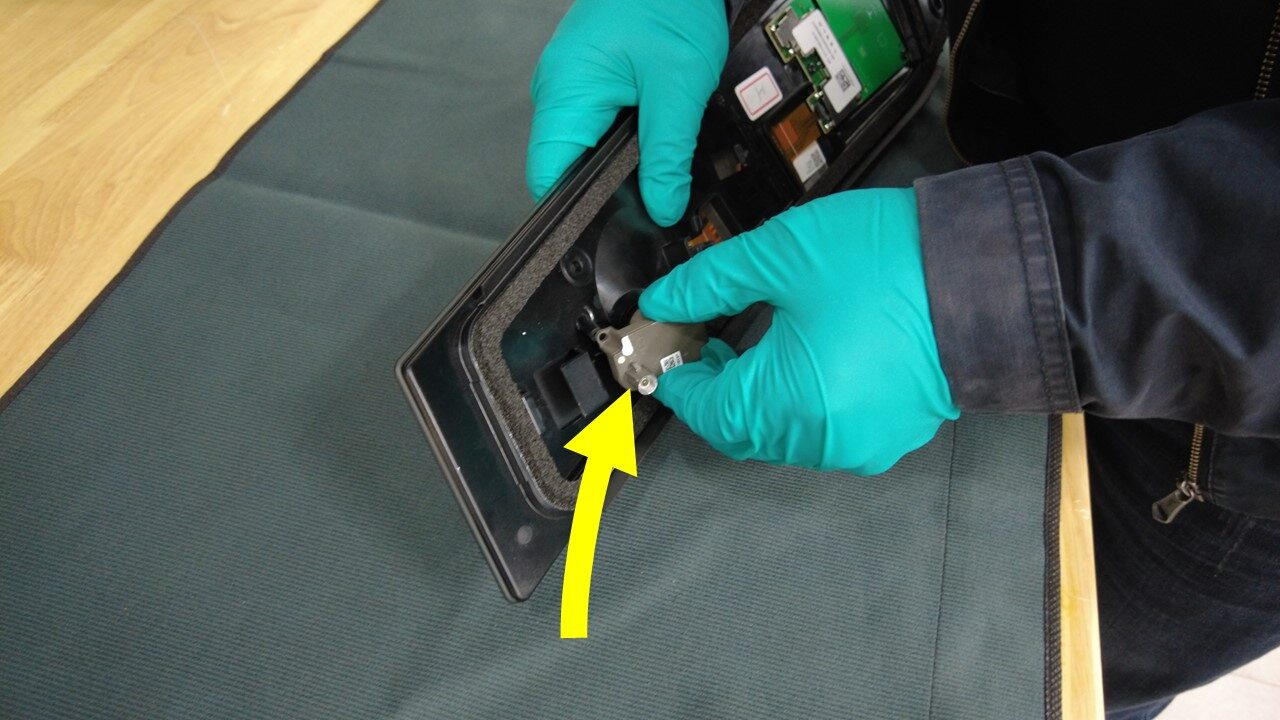

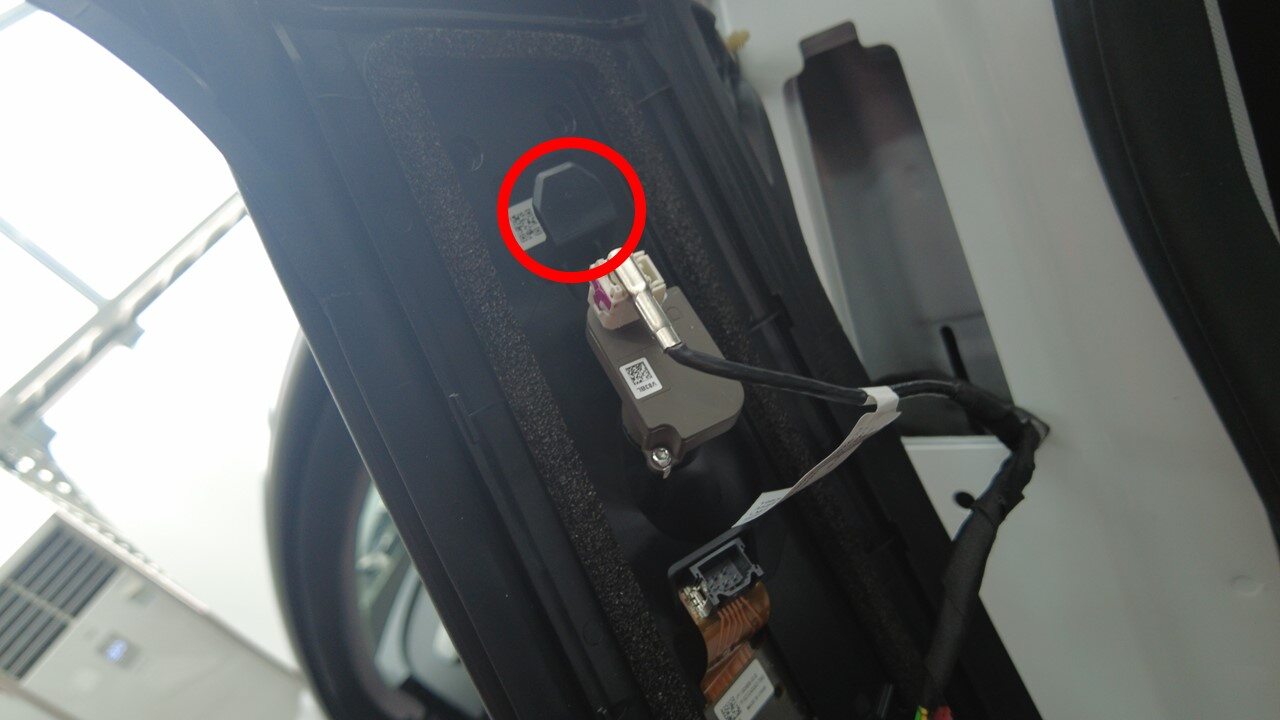

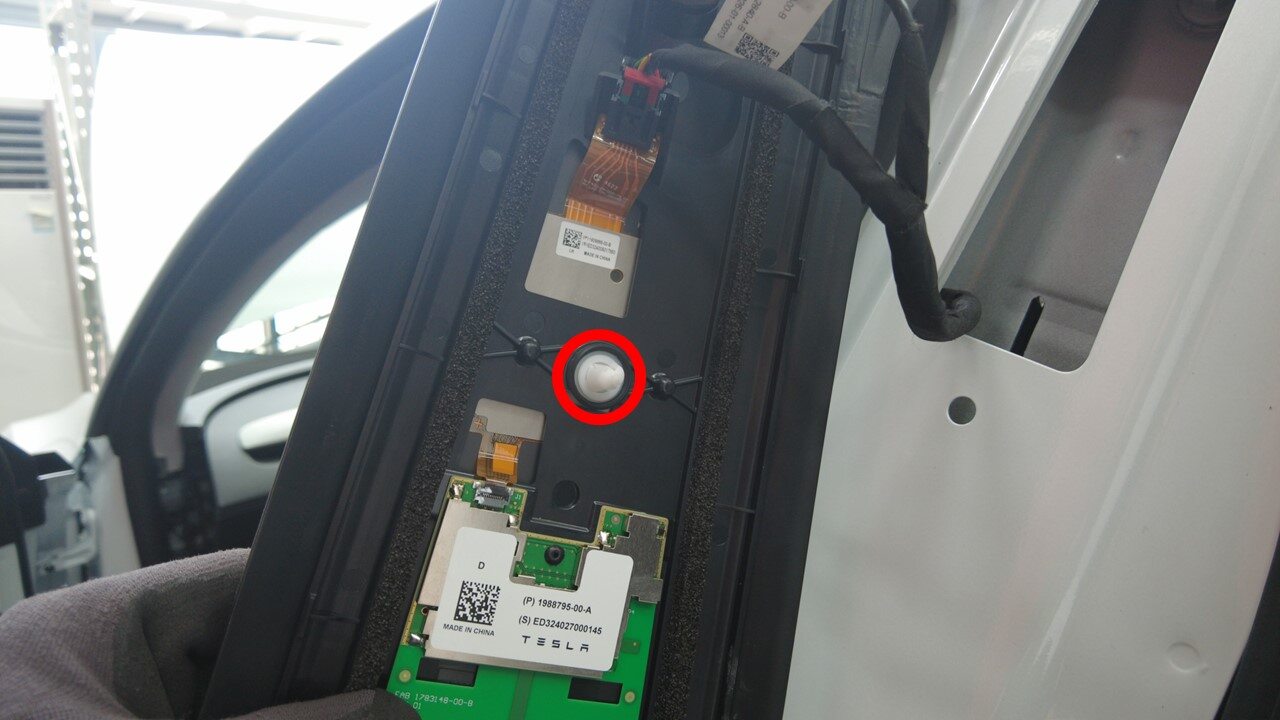

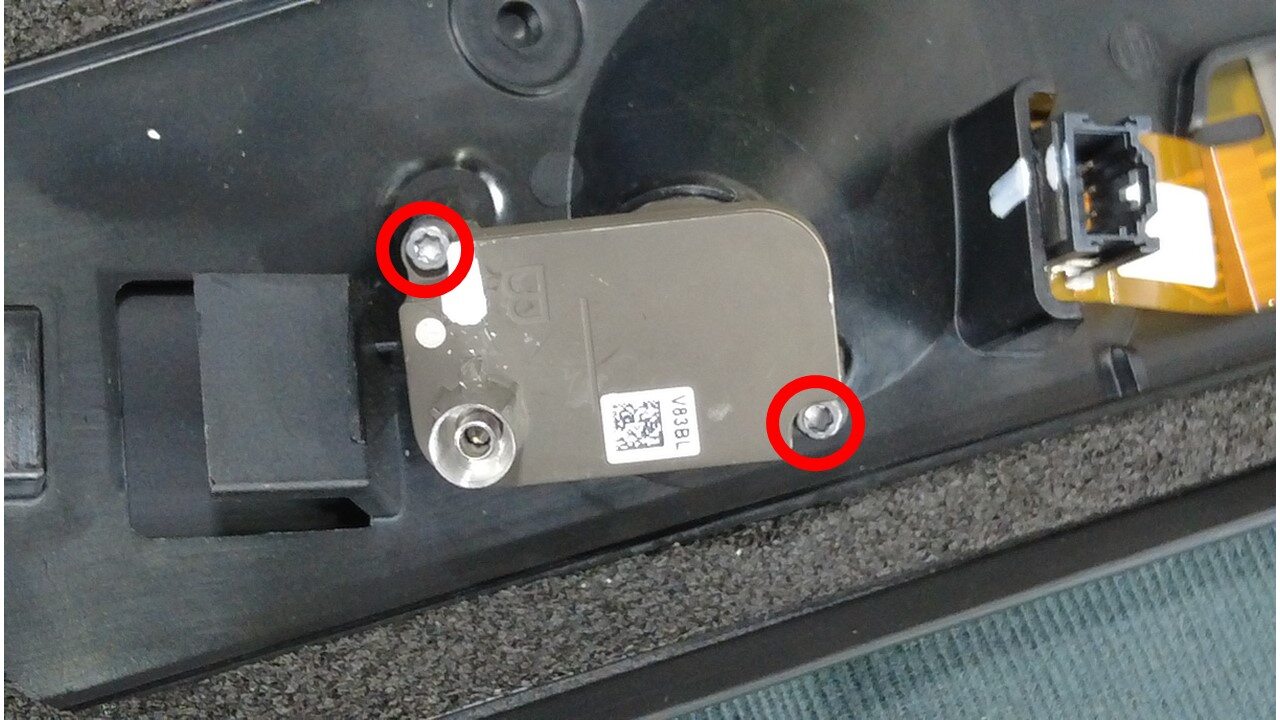

  12. 拆下将左侧 B 柱摄像头固定到左侧 B 柱的螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • Torx T8 bit

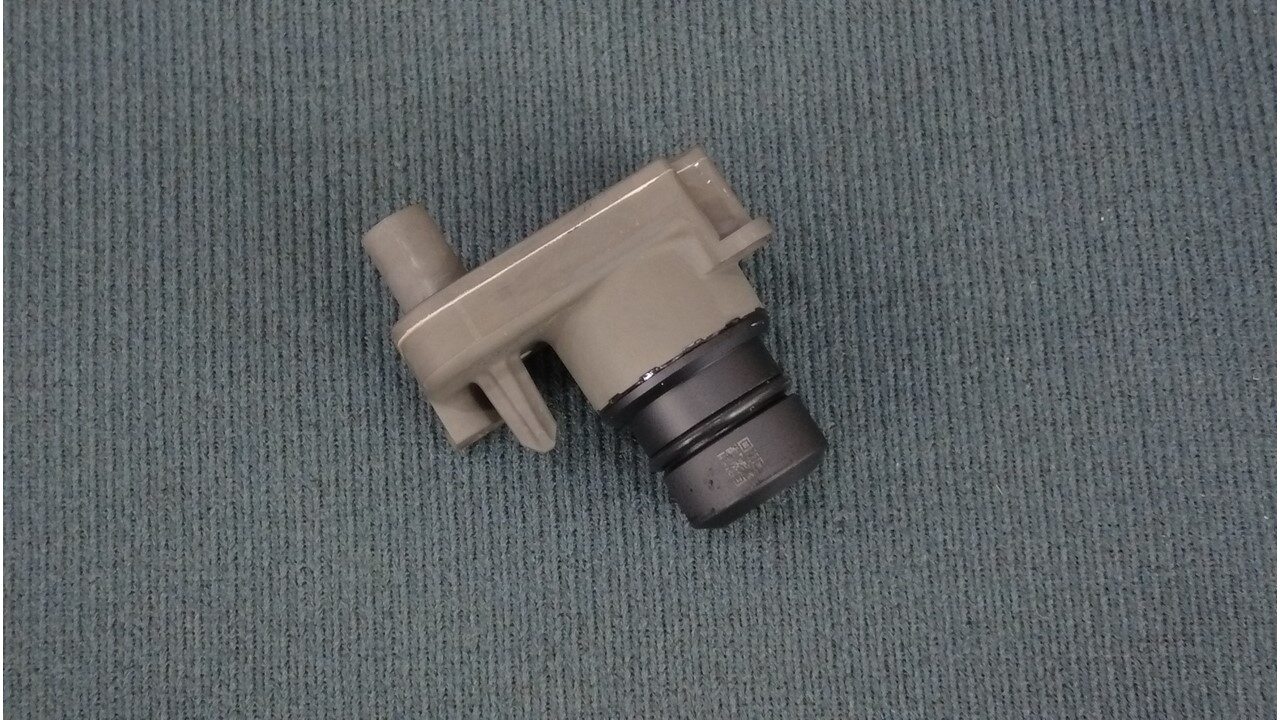

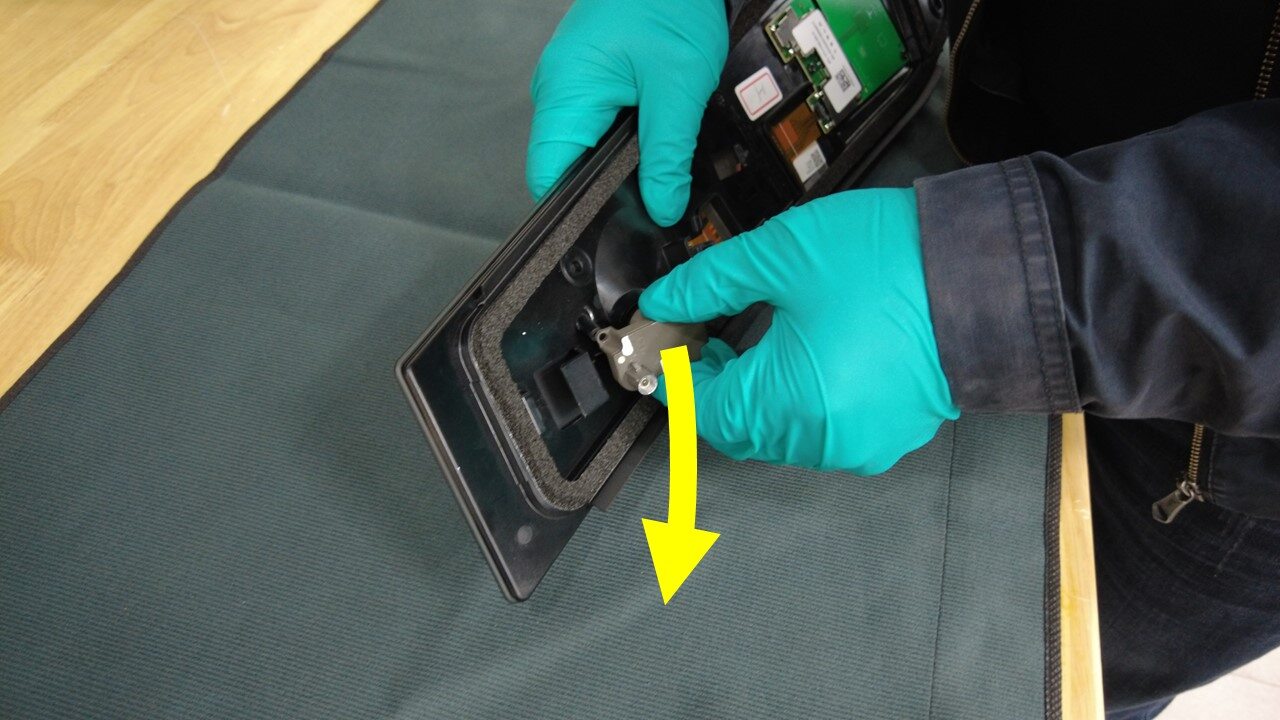

  13. 将左侧 B 柱摄像头从左侧 B 柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    摆动摄像头,使 O 型环从总成上脱离。

安装

  1. 将左侧 B 柱摄像头安装到左侧 B 柱上。
    Informational PurposesAn informational icon, calling your attention
    摆动摄像头 O 型环,使其穿过总成。
  2. 安装将左侧 B 柱摄像头固定到左侧 B 柱的螺钉(2 个)。
    0.45 Nm (4 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • Torx T8 bit
  3. 将新的双面胶粘贴到左侧 B 柱饰板上。
    Informational PurposesAn informational icon, calling your attention
    比对 B 柱饰板上原双面胶尺寸剪切安装用双面胶,然后将其粘贴好。
  4. 连接左侧 B 柱摄像头连接器。
  5. 连接 B 柱 NFC 连接器。
  6. 将 B 柱饰板向上滑动到位。
    Informational PurposesAn informational icon, calling your attention
    确保饰板卡子已对齐。轻轻接合卡子。
  7. 安装左侧 B 柱饰板密封条。
  8. 紧固左侧 B 柱下部饰板密封条。
  9. 安装左后主密封条(B 柱区域附近)。
  10. 升起左后车窗,关闭左后车门。
  11. 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式
  12. 解锁车辆网关。请参阅网关(解锁)
  13. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Driver Assist > Cameras > Clear Camera Calibration,选择Camera Selection字段中的BPillars,点击Run,然后等待例行程序完成。
  14. 退出“维护模式”。请参阅维护模式
  15. 升起左前车窗,关闭左前车门。
