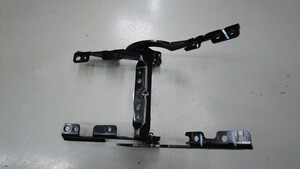

铰链 - 扶手 - 中控台（拆卸和更换）

校正代码 待定 FRT 0.55 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下中控台扶手总成。请参阅中控台 2.5 - 扶手 ((拆卸和更换))。

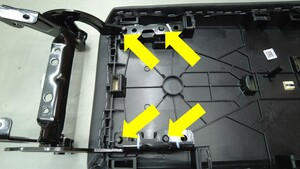

  2. 松开将内侧扶手固定到外侧扶手的卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    使用饰板工具按从顶部到底部的顺序逐个松开卡子。

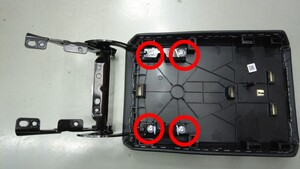

  3. 拆下将扶手铰链固定到外侧扶手的螺钉（4 个），然后将扶手铰链从外侧扶手上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 带角度测量的扭矩扳手

安装

  1. 将扶手铰链放置在外侧扶手上，然后安装将扶手铰链固定到外侧扶手的螺钉（4 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 带角度测量的扭矩扳手
  2. 对齐定位销，然后接合将内侧扶手固定到外侧扶手的卡子。
  3. 安装中控台扶手总成。请参阅中控台 2.5 - 扶手 ((拆卸和更换))。
