线束 - 左前门 - 高级扬声器 - 左驾驶 ((拆卸和更换))

校正代码 1710030502 FRT 0.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下左前车门移动侧玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))。
  2. 断开低压电池电源。请参阅低压电源（断开和连接）。

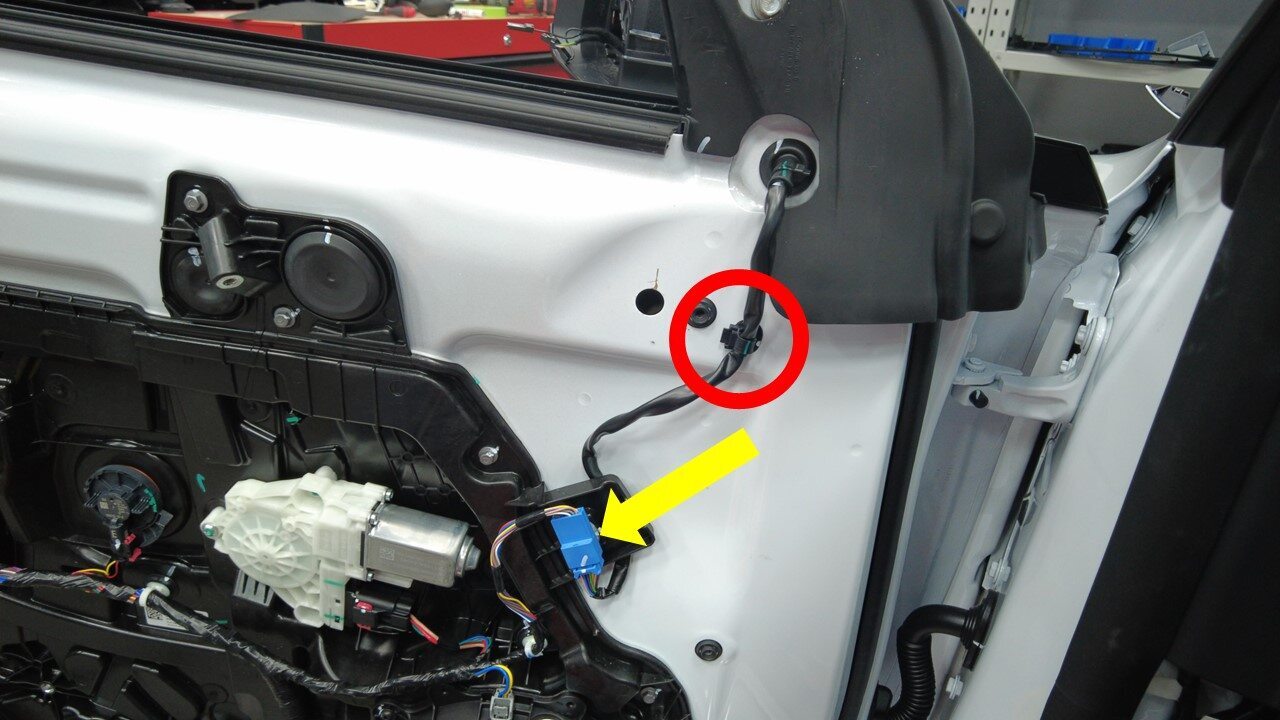

  3. 使用小号一字螺丝刀断开左后视镜连接器，然后松开将左后视镜线束固定到封闭板的夹子。

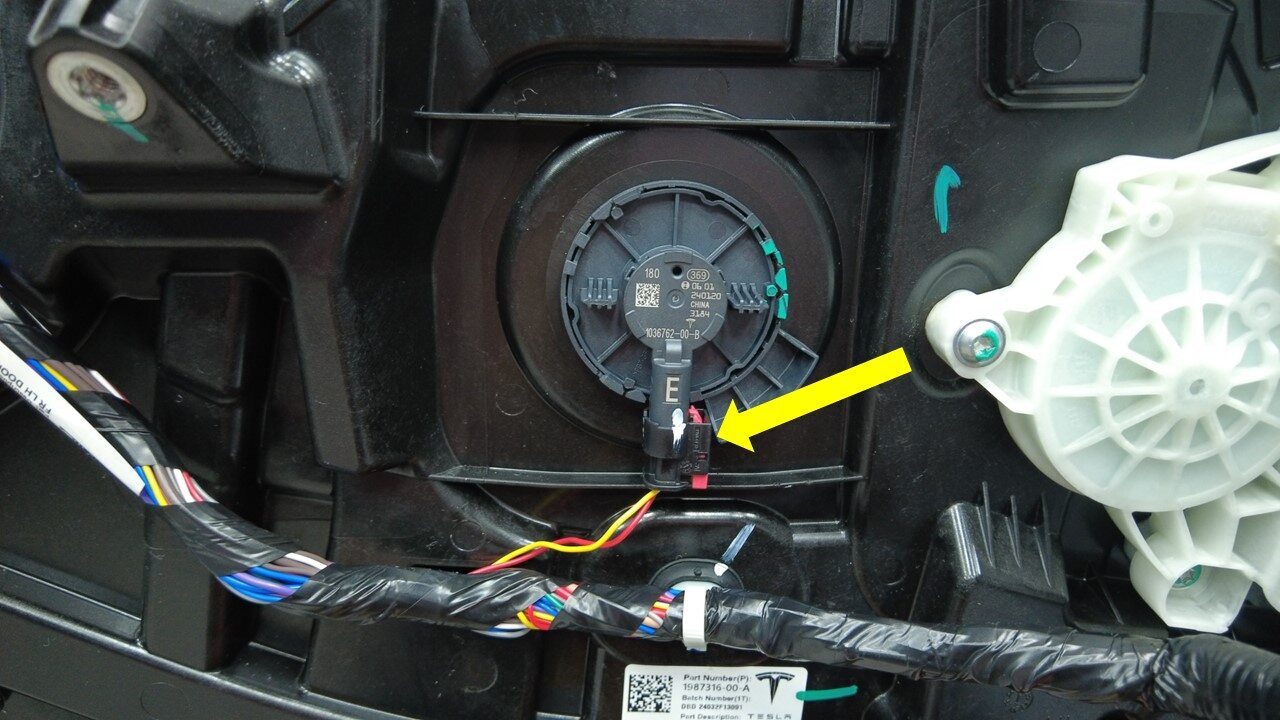

  4. 松开连接器锁，然后断开左前车门压力传感器电气连接器。
  5. 断开左前升降器电机连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    断开红色锁片，然后向下按压黑色锁片以松开连接器。
  6. 拆下左前车门低音扬声器。请参阅扬声器 - 前车门（拆卸和更换）。
  7. 拆下左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将车门压力传感器、车窗升降器电机、车窗升降器从车门封闭板总成上拆下。
  8. 断开左前车门把手连接器。

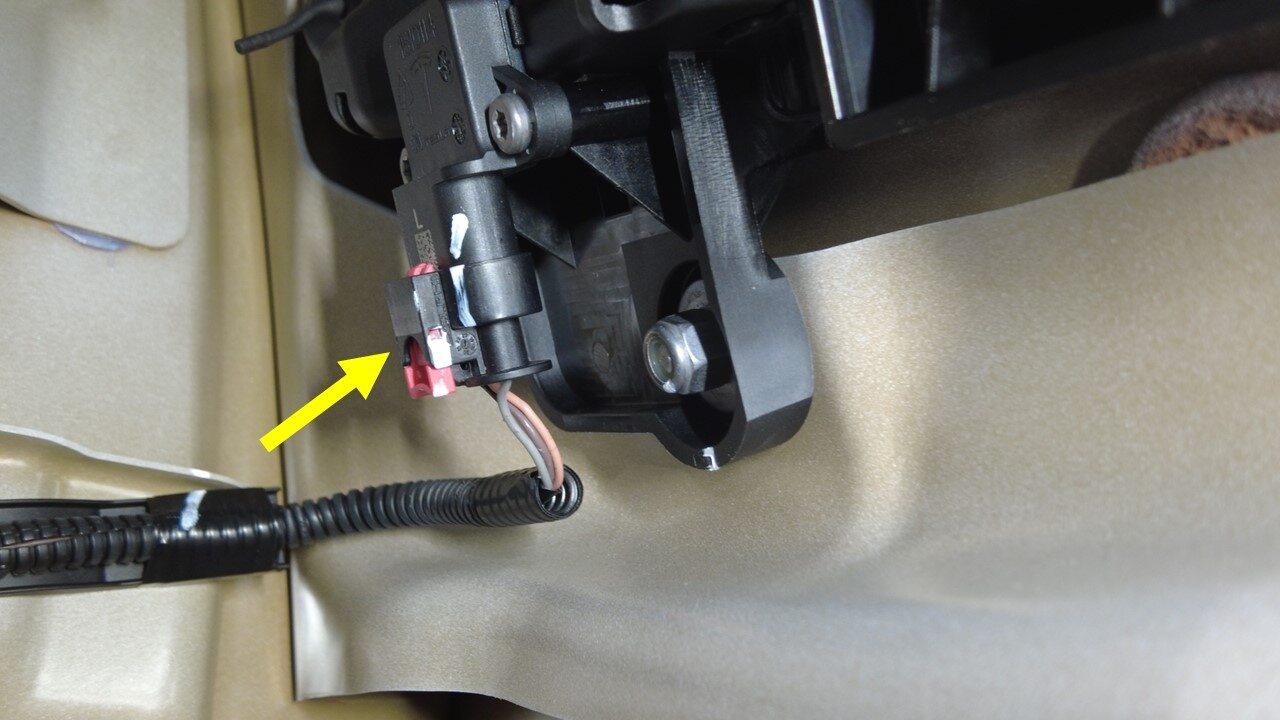

  9. 将左前车门电气线束从左前车门闩锁连接器上断开。
  10. 拆下左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。

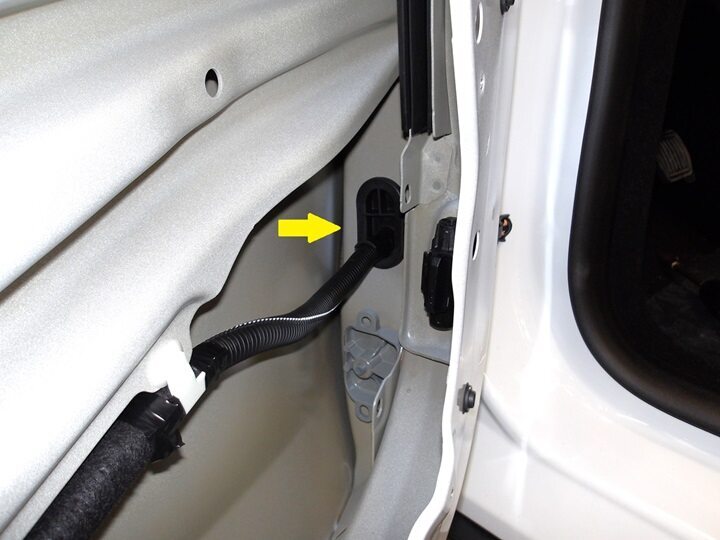

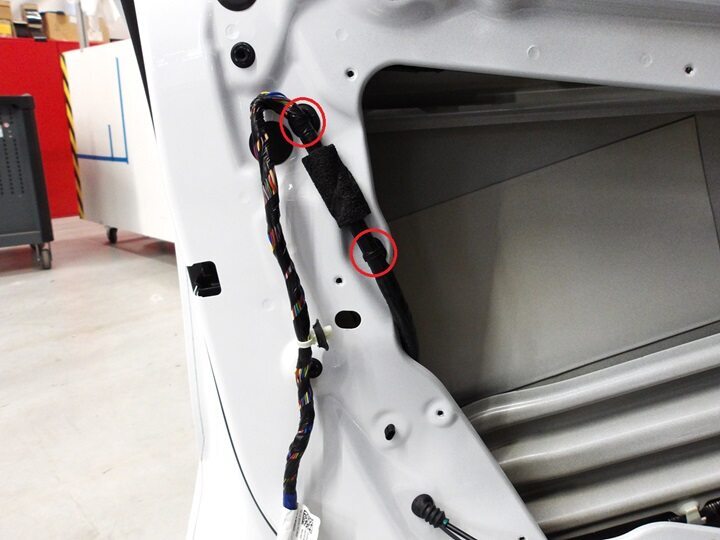

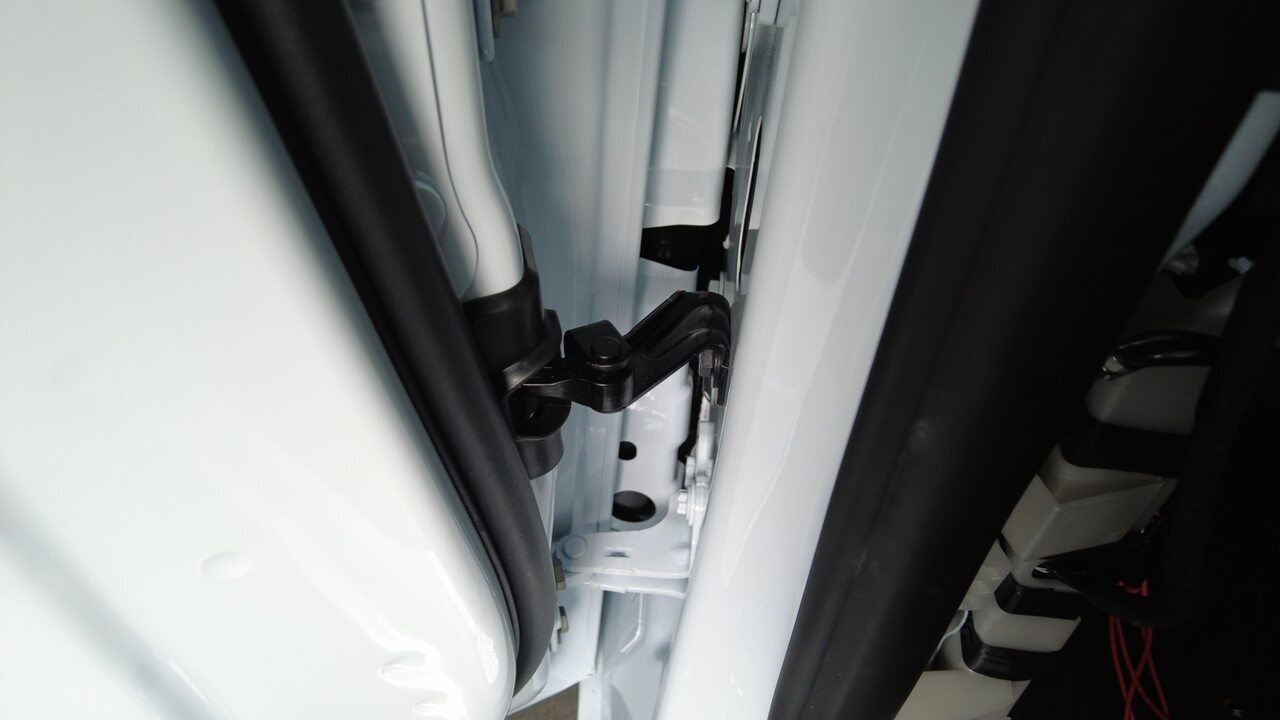

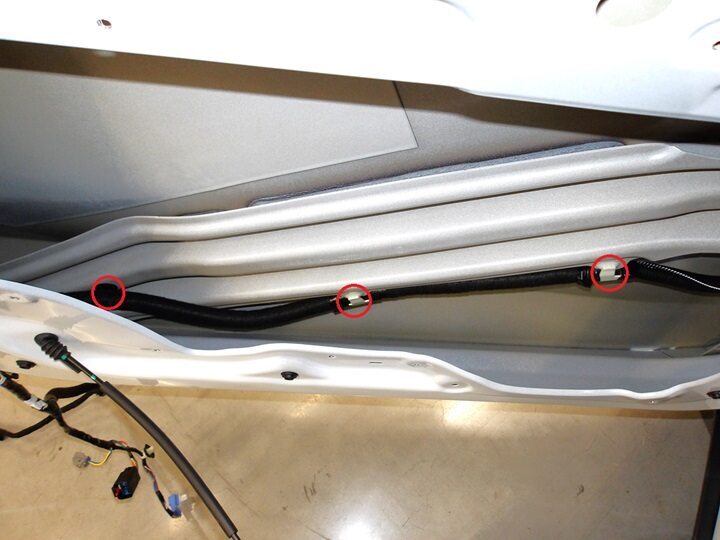

  11. 沿车门侧松开左前车门线束。

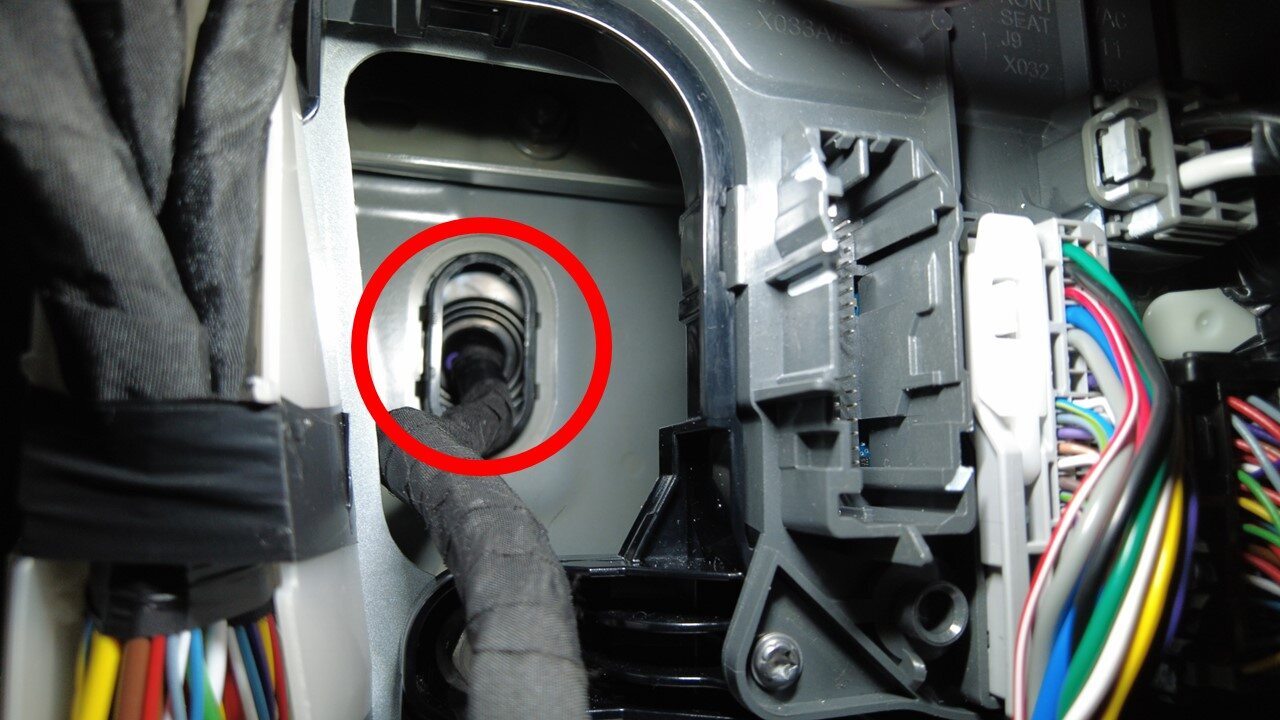

  12. 将 J7 前车门连接器从左侧车身控制器上断开。

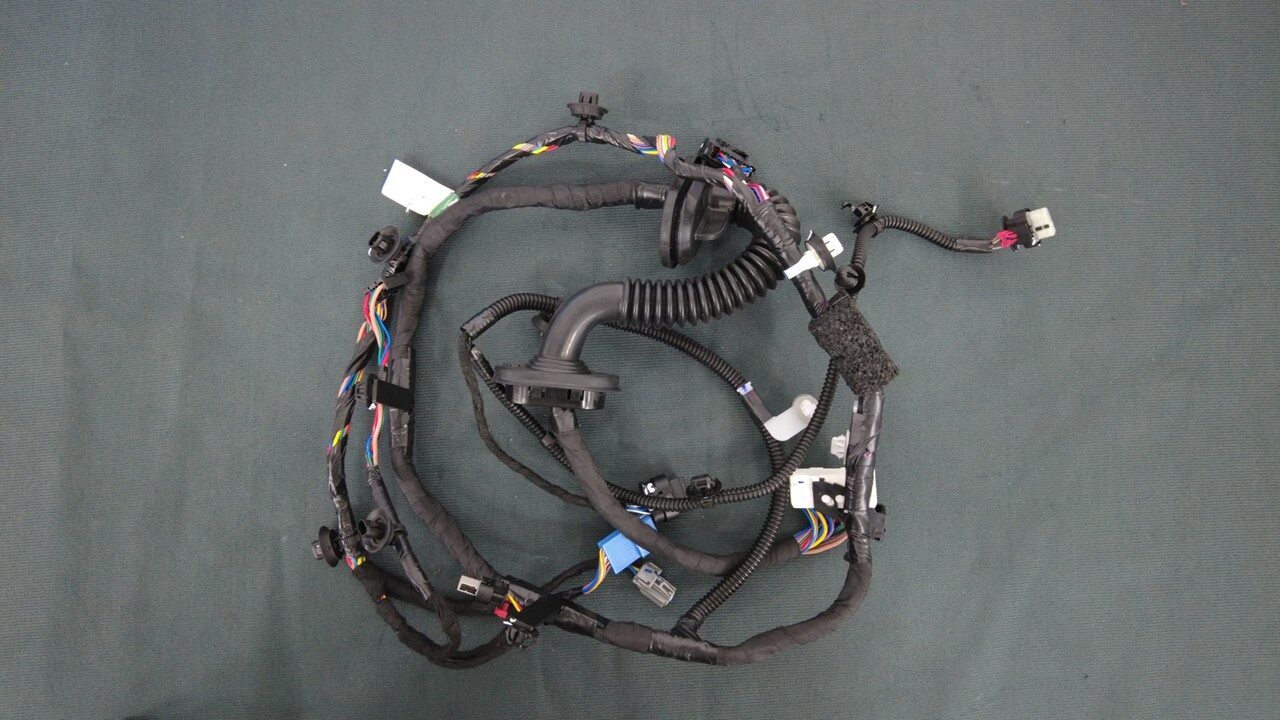

  13. 将左前车门线束从车门总成上拆下。

安装

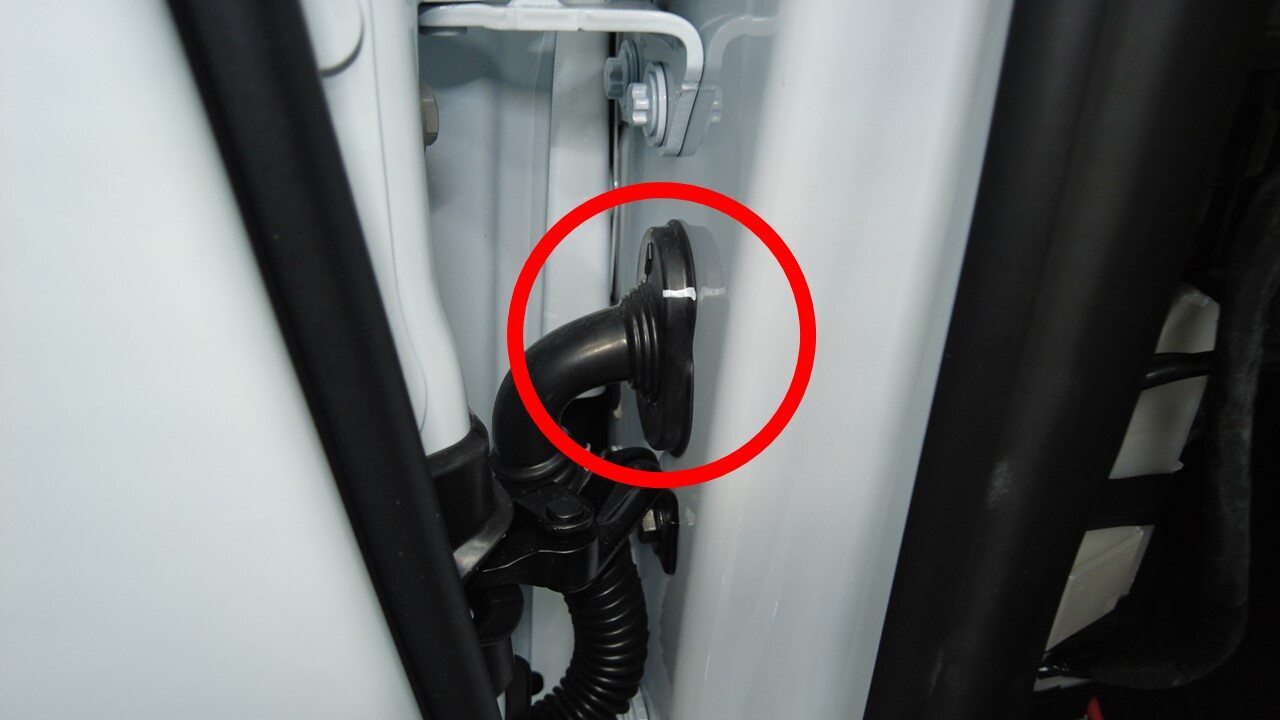

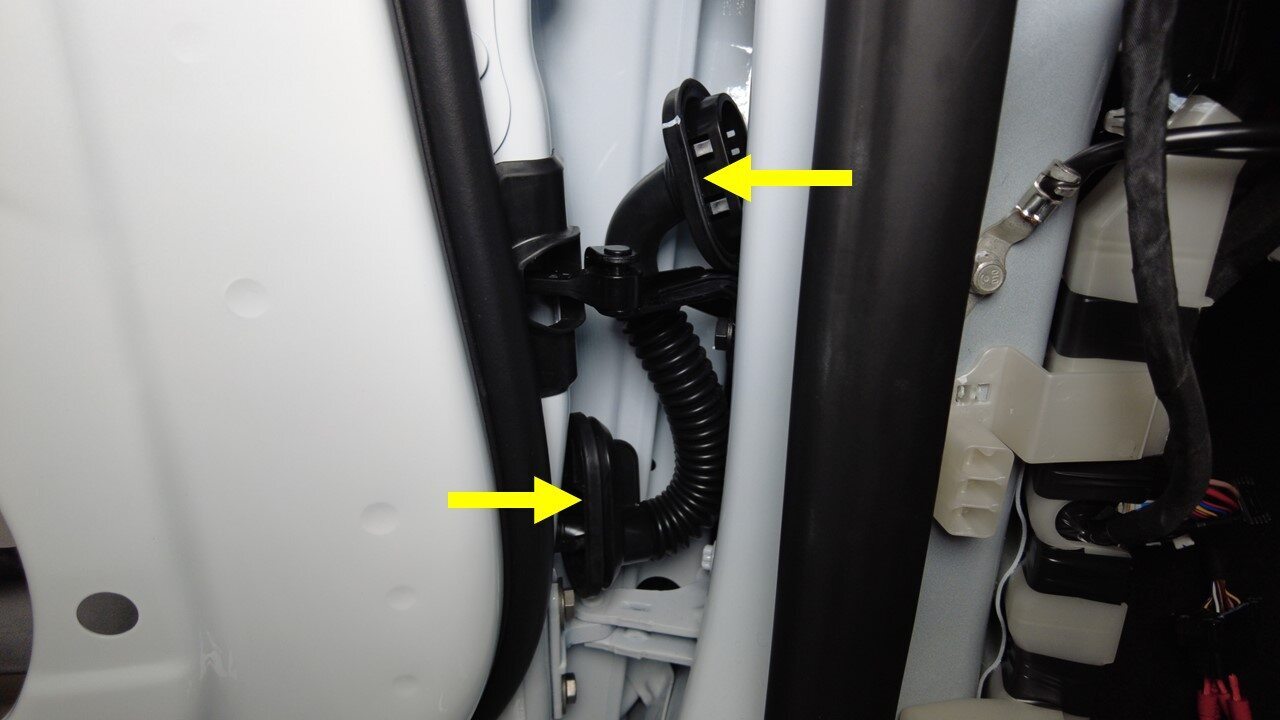

  1. 确保密封条沿黑色索环完全就位，然后将左前车门线束穿过 A 柱外侧。
  2. 将 J7 前车门连接器连接到左侧车身控制器上。
  3. 沿车门侧紧固左前车门线束。
  4. 安装左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  5. 连接左前车门闩锁连接器。
  6. 连接左前车门外把手连接器。
  7. 安装左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
  8. 安装左前车门低音扬声器。请参阅扬声器 - 前车门（拆卸和更换）。
  9. 安装左后视镜线束。
  10. 连接左前升降器电机连接器。
  11. 连接左前车门压力传感器连接器。
  12. 连接低压电池电源。请参阅低压电源（断开和连接）。
  13. 安装左前车门移动侧玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))。

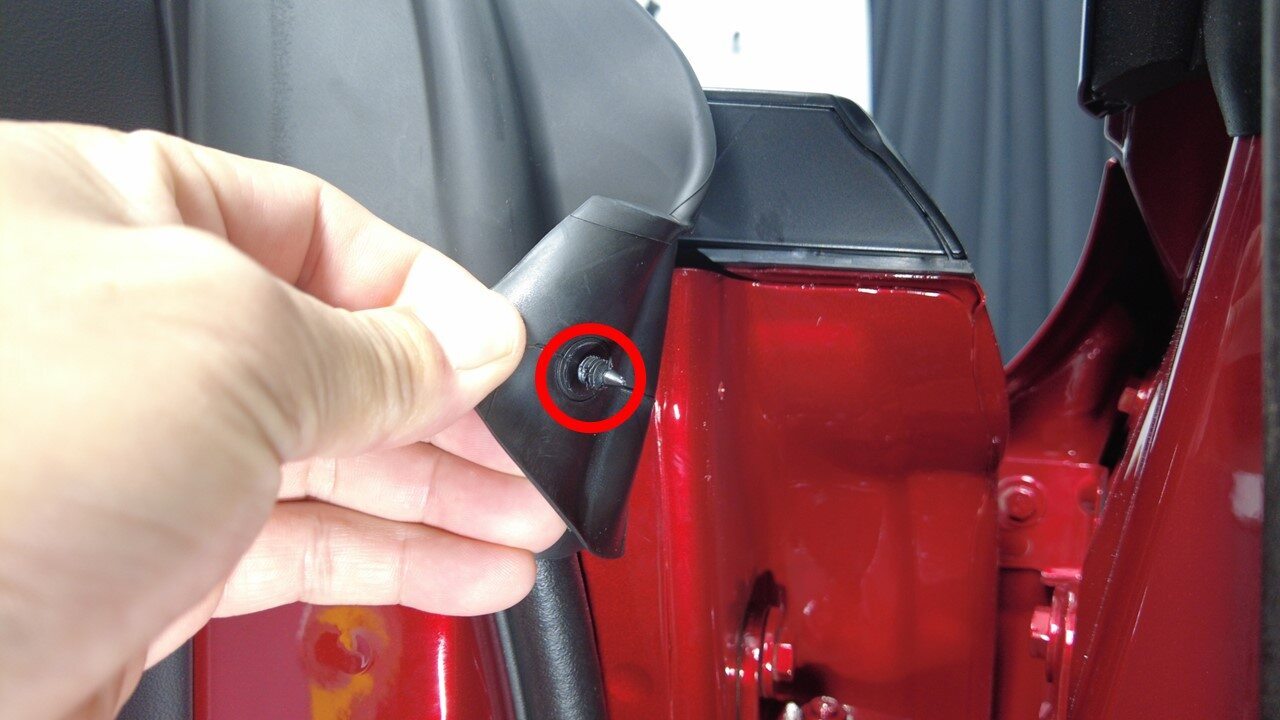

  14. 将玻璃滑槽密封条卡子安装到左前车门总成上。
  15. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))。
  16. 将左前座椅移回原位。
  17. 升起左前车窗，关闭左前车门。
