前围板内部隔音垫 ((拆卸和更换))

校正代码 1530010202 FRT 3.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下左前和右前座椅。请参阅第一排座椅总成 - 左 ((拆卸和安装))
  2. 拆下驾驶室左前和右前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))
  3. 拆下 HVAC 总成。请参阅HVAC 模块 ((拆卸和安装))
  4. 拆下转向柱。请参阅电动转向柱 - 左驾驶 ((拆卸和更换))

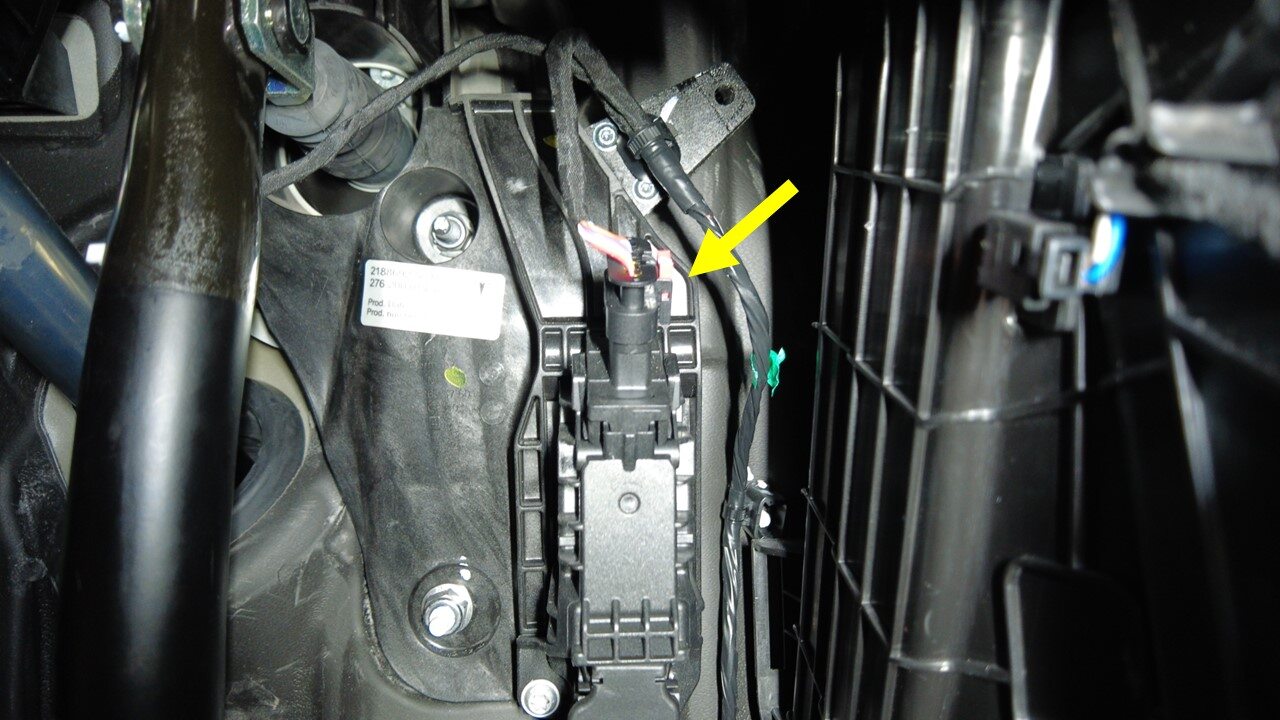

  5. 断开加速踏板连接器。

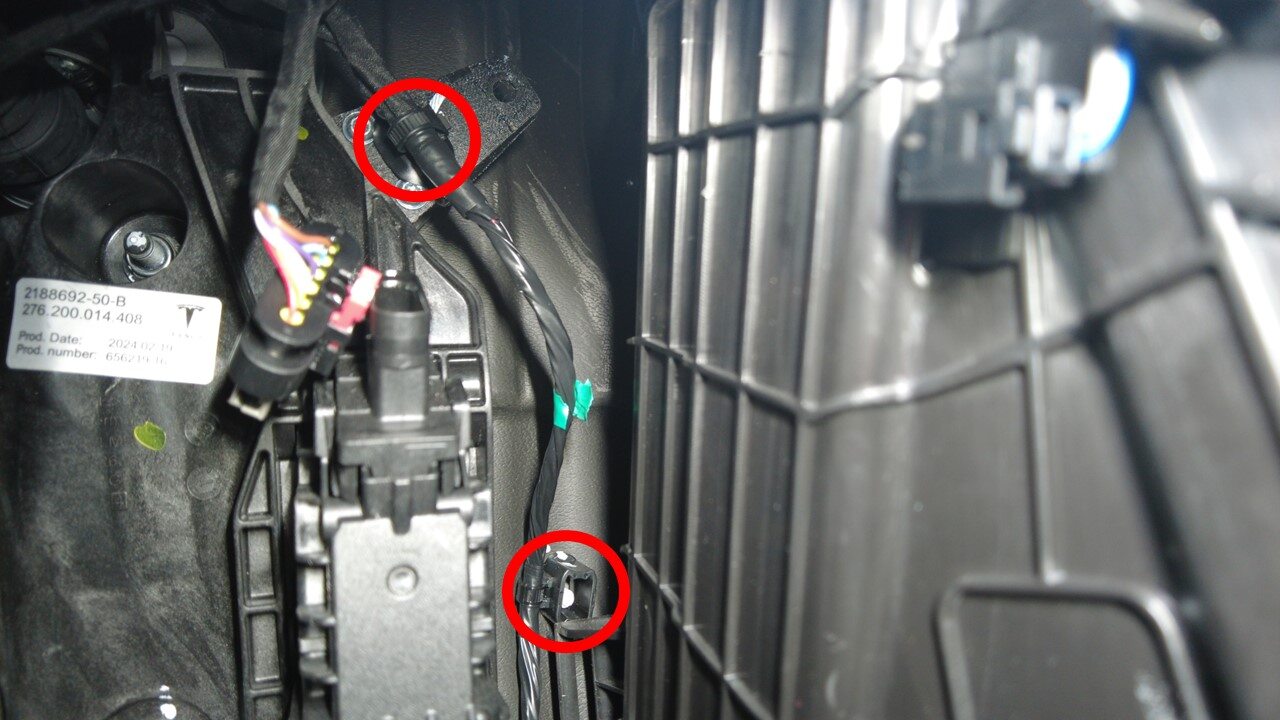

  6. 松开加速踏板区域周围的前部线束夹(2 个)。
  7. 拆下制动踏板总成。请参阅制动踏板 ((拆卸和安装))
  8. 拆下左侧车身控制器。请参阅低压控制器 - 左 ((拆卸和安装))
  9. 拆下车载电脑。请参阅CarPC - 左驾驶 - AP4 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需执行“车载电脑更换”例行程序。
  10. 拆下右侧车身控制器。请参阅第三代右电子控制单元 - 5 座 - 未配备超声波传感器 ((拆卸和安装))

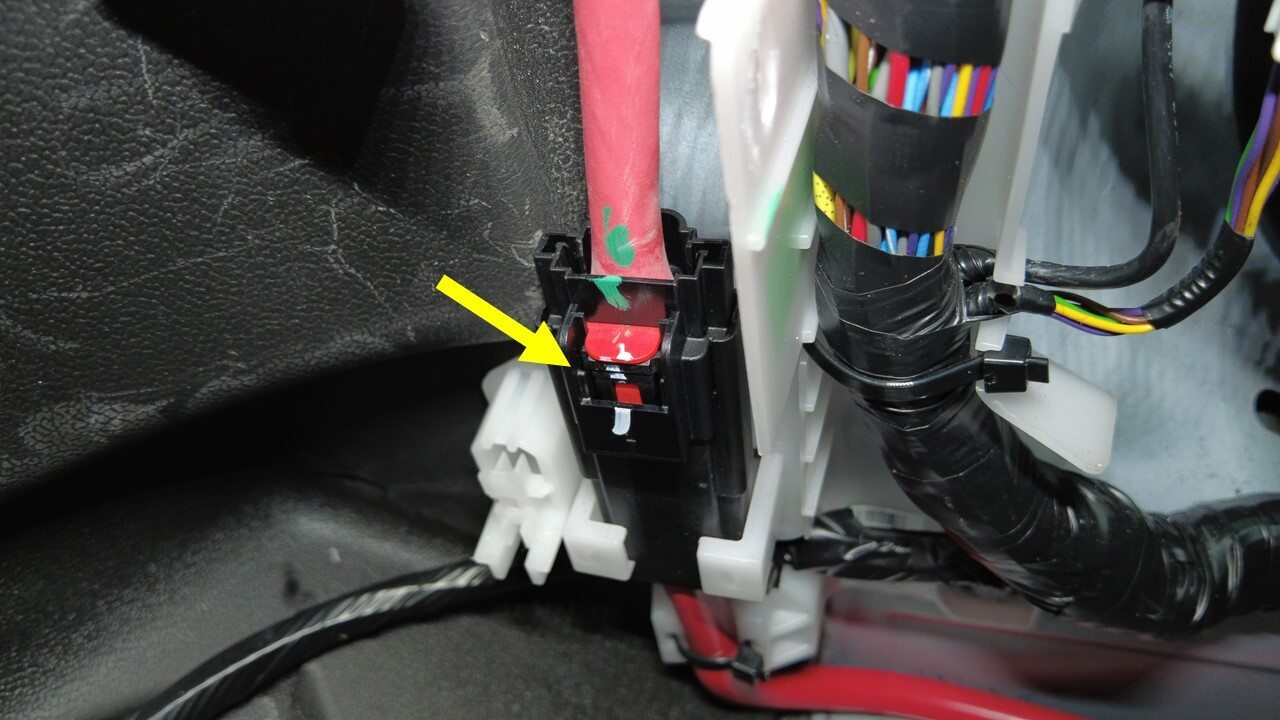

  11. 断开 12V 连接器与车辆的连接。

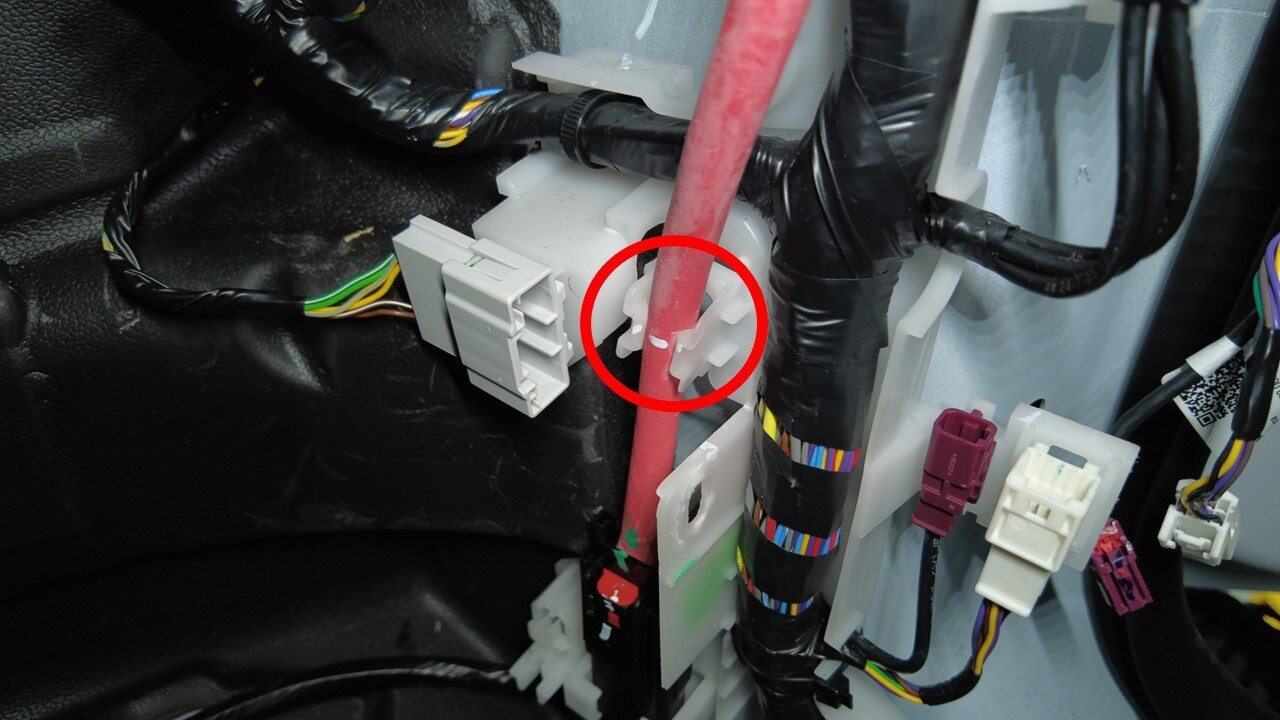

  12. 将直流-直流电缆卡子从右侧线束支架上松开。

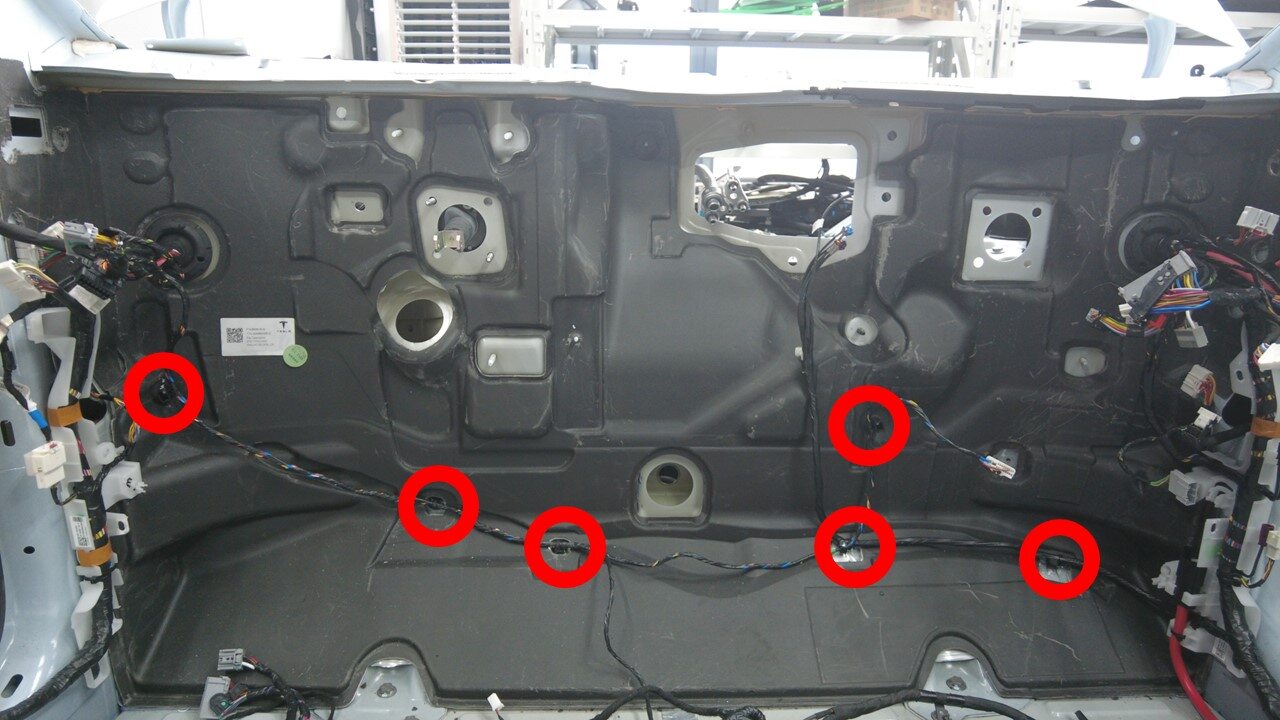

  13. 松开驾驶室前部线束夹(6 个)。

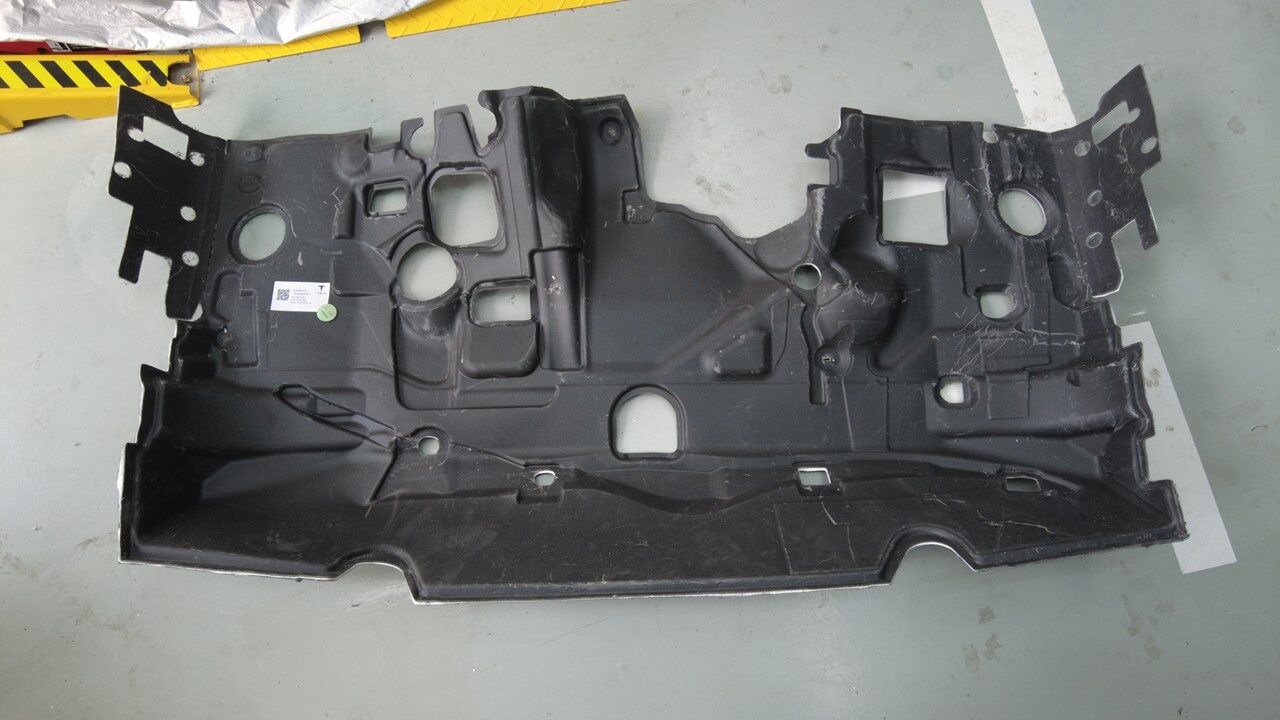

  14. 将前围板绝缘体从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention

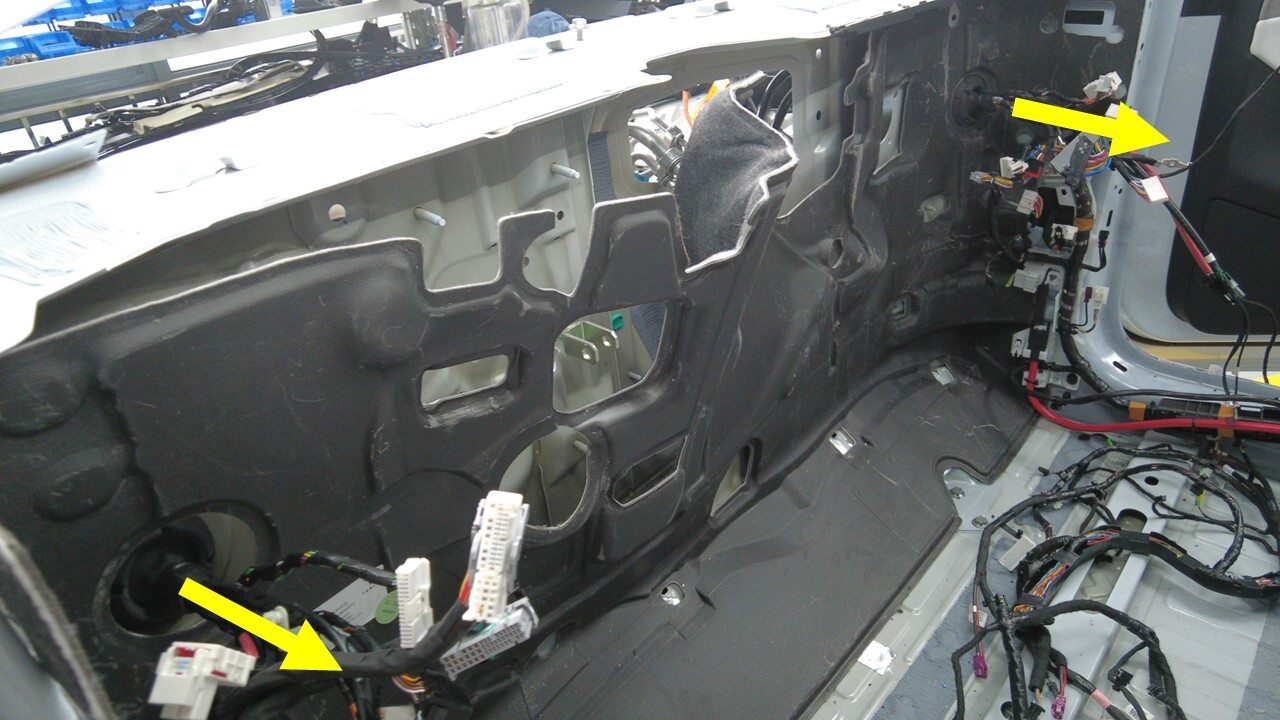

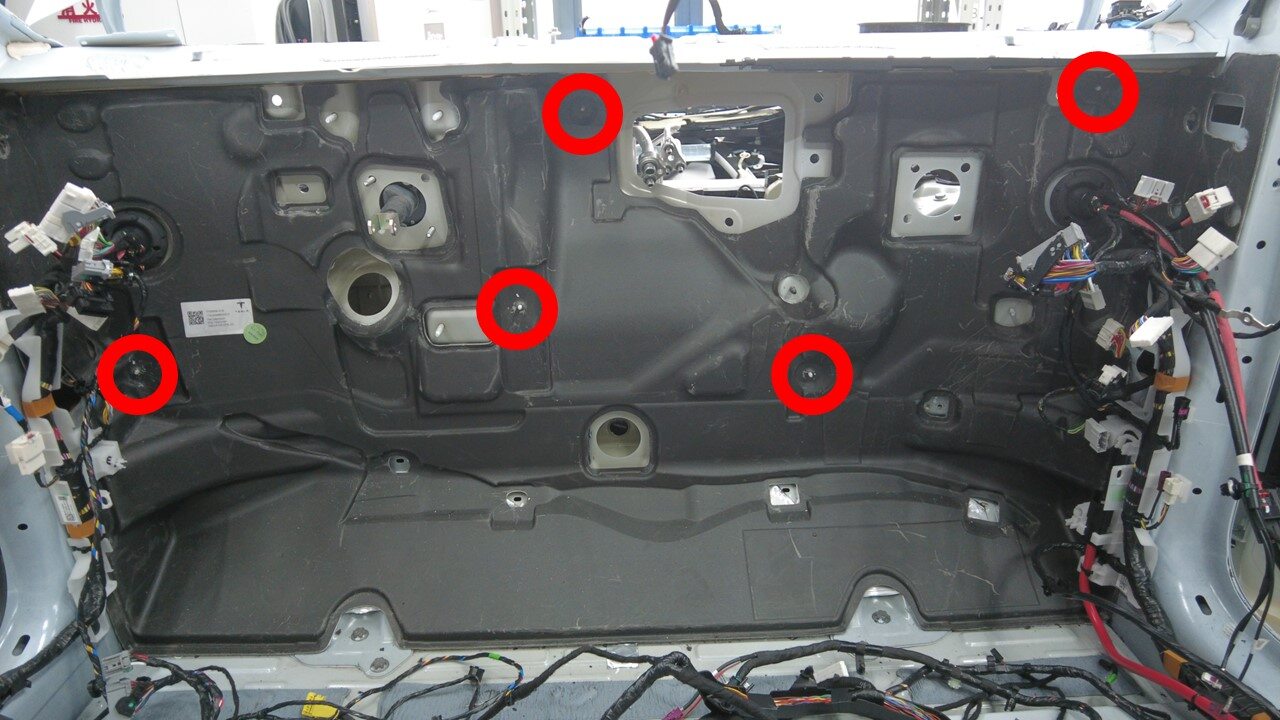

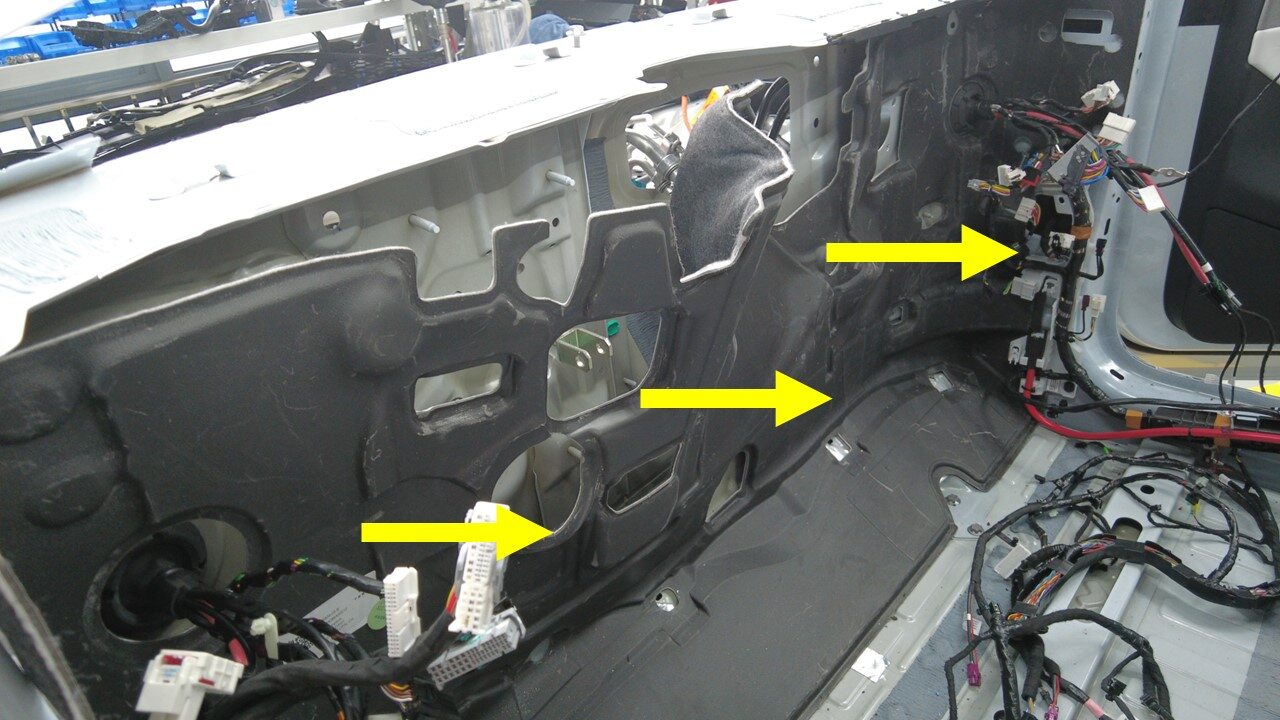

    请留意定位销(5 个)。松开前围板绝缘体两侧的前部车身线束。

安装

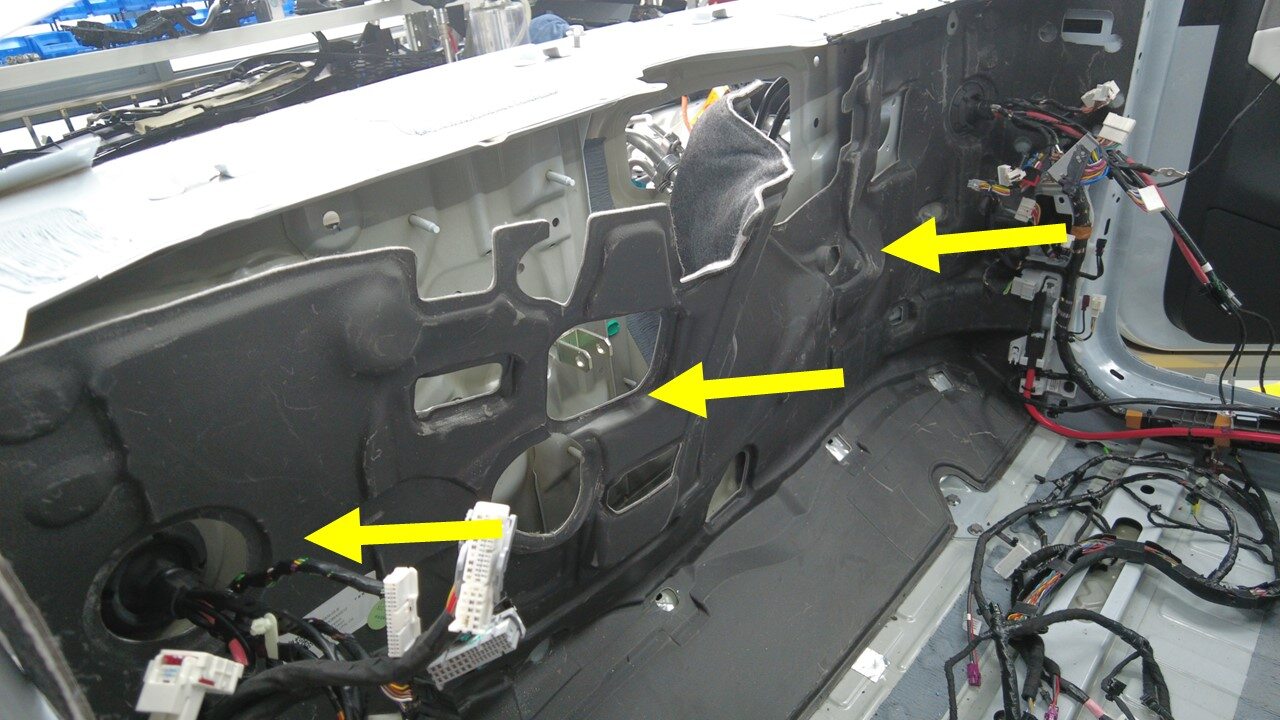

  1. 将前围板绝缘体安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    请留意定位销(5 个)。
  2. 将线束夹(6 个)安装到驾驶室前部。
  3. 安装右侧车身控制器。请参阅第三代右电子控制单元 - 5 座 - 未配备超声波传感器 ((拆卸和安装))

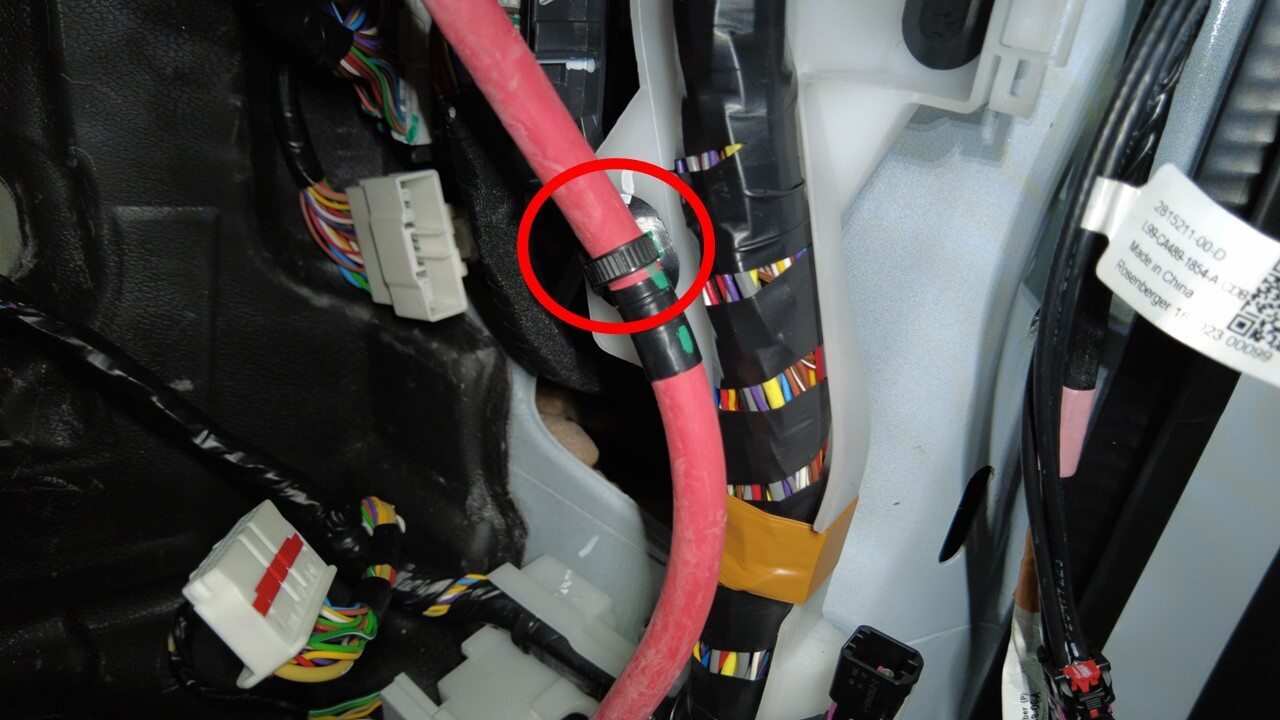

  4. 将直流-直流电缆卡子紧固到右侧线束支架上。
  5. 将 12V 连接器连接到车辆。
  6. 安装车载电脑。请参阅CarPC - 左驾驶 - AP4 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需执行新的车载电脑所需的各种准备步骤和例行程序。
  7. 安装左侧车身控制器。请参阅低压控制器 - 左 ((拆卸和安装))
  8. 安装制动踏板总成。请参阅制动踏板 ((拆卸和安装))
  9. 紧固加速踏板区域周围的前部线束夹(2 个)。
  10. 连接加速踏板连接器。
  11. 安装 HVAC 总成。请参阅HVAC 模块 ((拆卸和安装))
  12. 安装转向柱。请参阅电动转向柱 - 左驾驶 ((拆卸和更换))
  13. 安装驾驶室左前和右前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))
  14. 安装左前和右前座椅。请参阅第一排座椅总成 - 左 ((拆卸和安装))
  15. 拆卸冷却液罐罐盖,然后将冷却液加注至 Max 线处。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  16. 连接低压电池电源。请参阅低压电源(断开和连接)
  17. 解锁车辆网关。请参阅网关(解锁)
  18. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant Purge Start > Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出响声。
    • 测试持续约 10 分钟。在此期间请勿开始其他例行程序。
    • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时,此例行程序将停止。
    • 测试中,速度将在 3500-6500 RPM 之间变化(怠速 = 约 1500 RPM),启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊,则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气,直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  19. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保液位处于 Max 线处。如果冷却液流失量超过 1 升,则需要进行真空加注。
  20. 安装冷却液罐罐盖。
  21. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Refrigerant System > Run Heat Pump Commissioning > Run,然后等待例行程序完成。
  22. 退出“维护模式”。请参阅维护模式
  23. 在触摸屏上,点击Controls > Steering,然后使用左侧滚轮将转向柱调整回原位。
  24. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  25. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  26. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
