管道(压力/温度),RDU 逆变器入口,M3 ((拆卸和更换))

校正代码 1830021902 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 解锁网关。请参阅网关(解锁)
  3. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  4. 断开低压电池。请参阅低压电源(断开和连接)
  5. 拆下高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  6. 将冷却液排放容器放置在车辆左后侧下方。

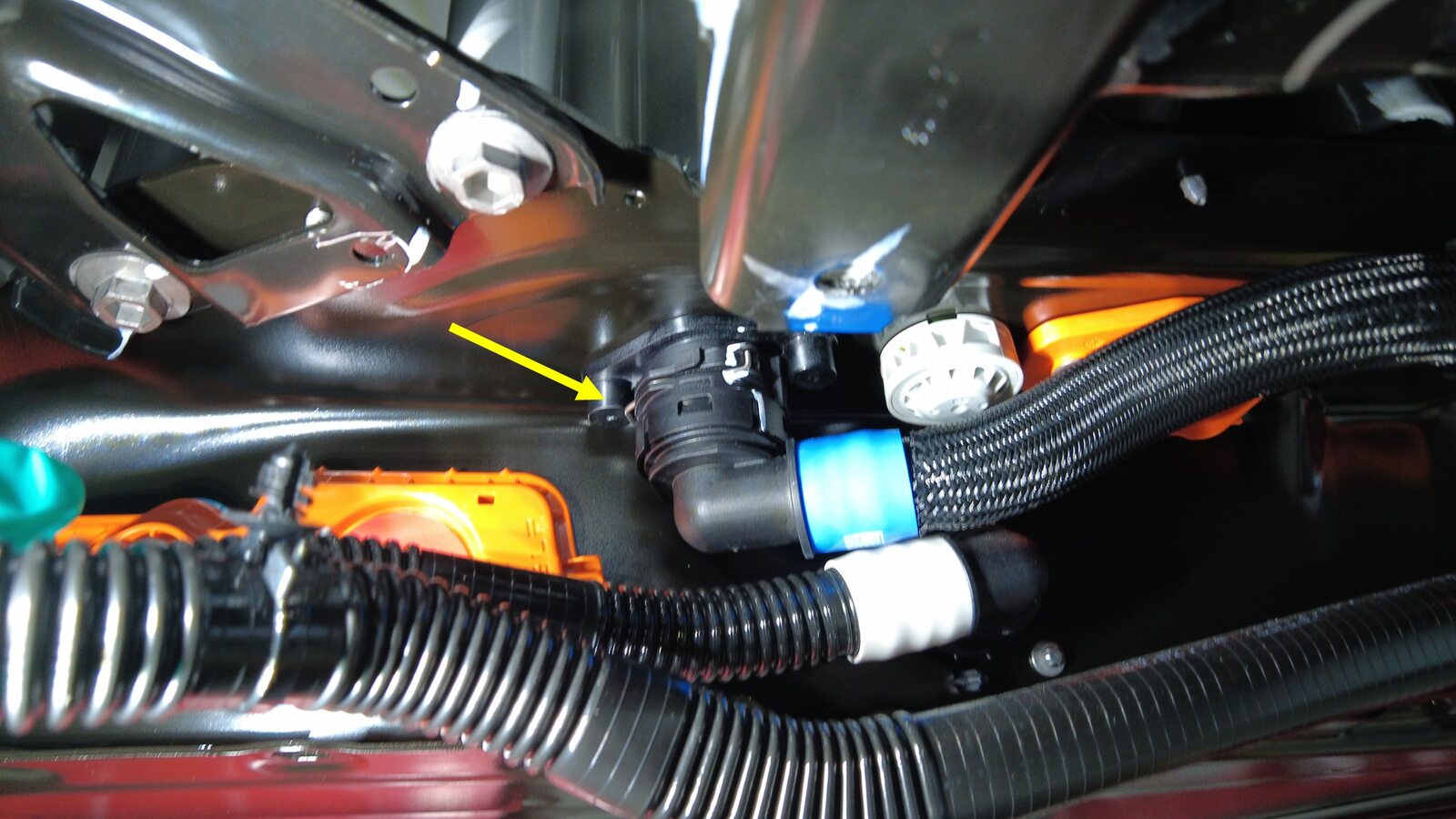

  7. 将后驱动单元变流器入口软管从高压电池后部断开,并堵住两端。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需进行真空加注。请参阅冷却系统 - 真空重新加注

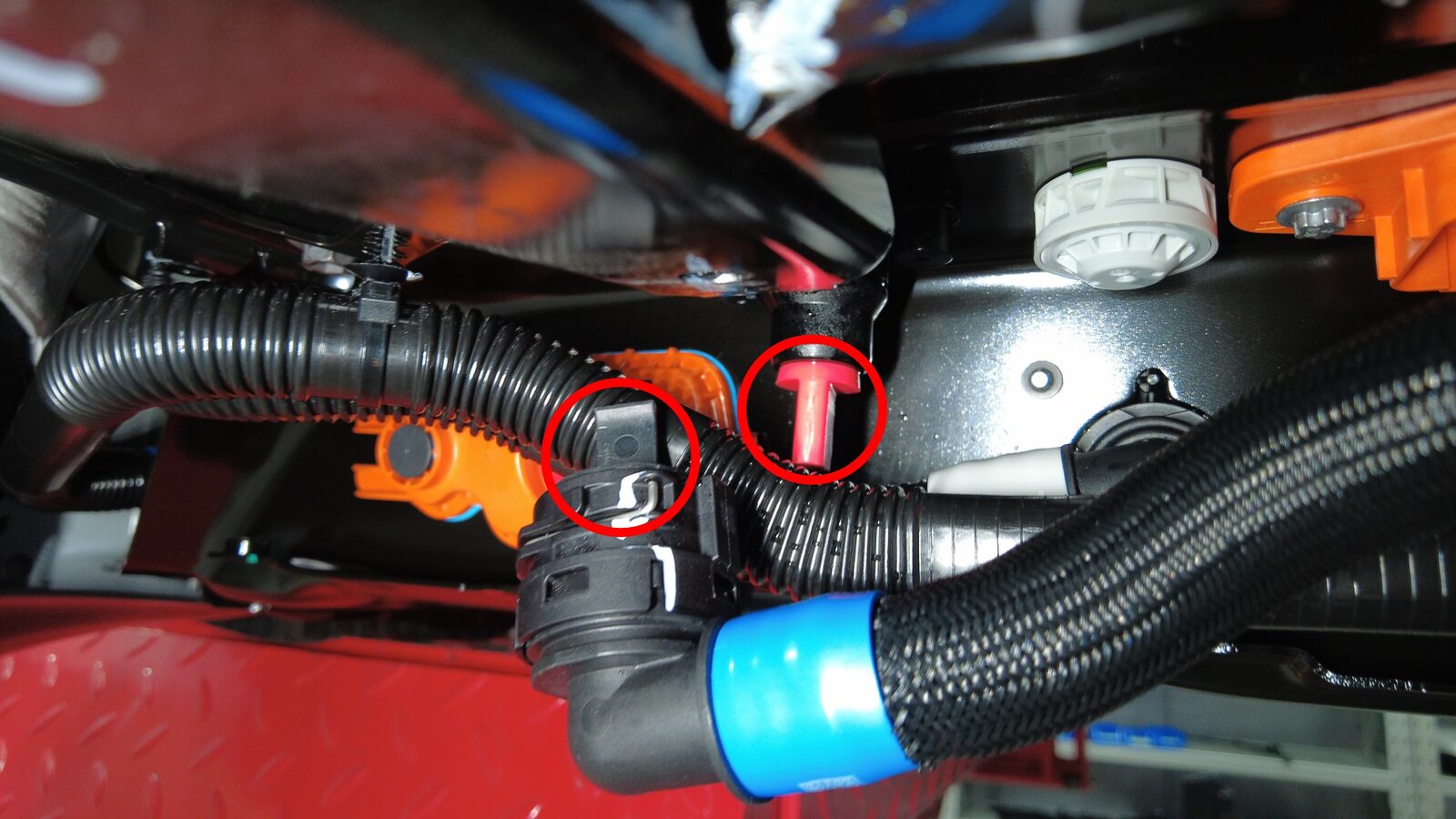

  8. 将后驱动单元变流器入口管从后驱动单元高压电缆线束上松开。

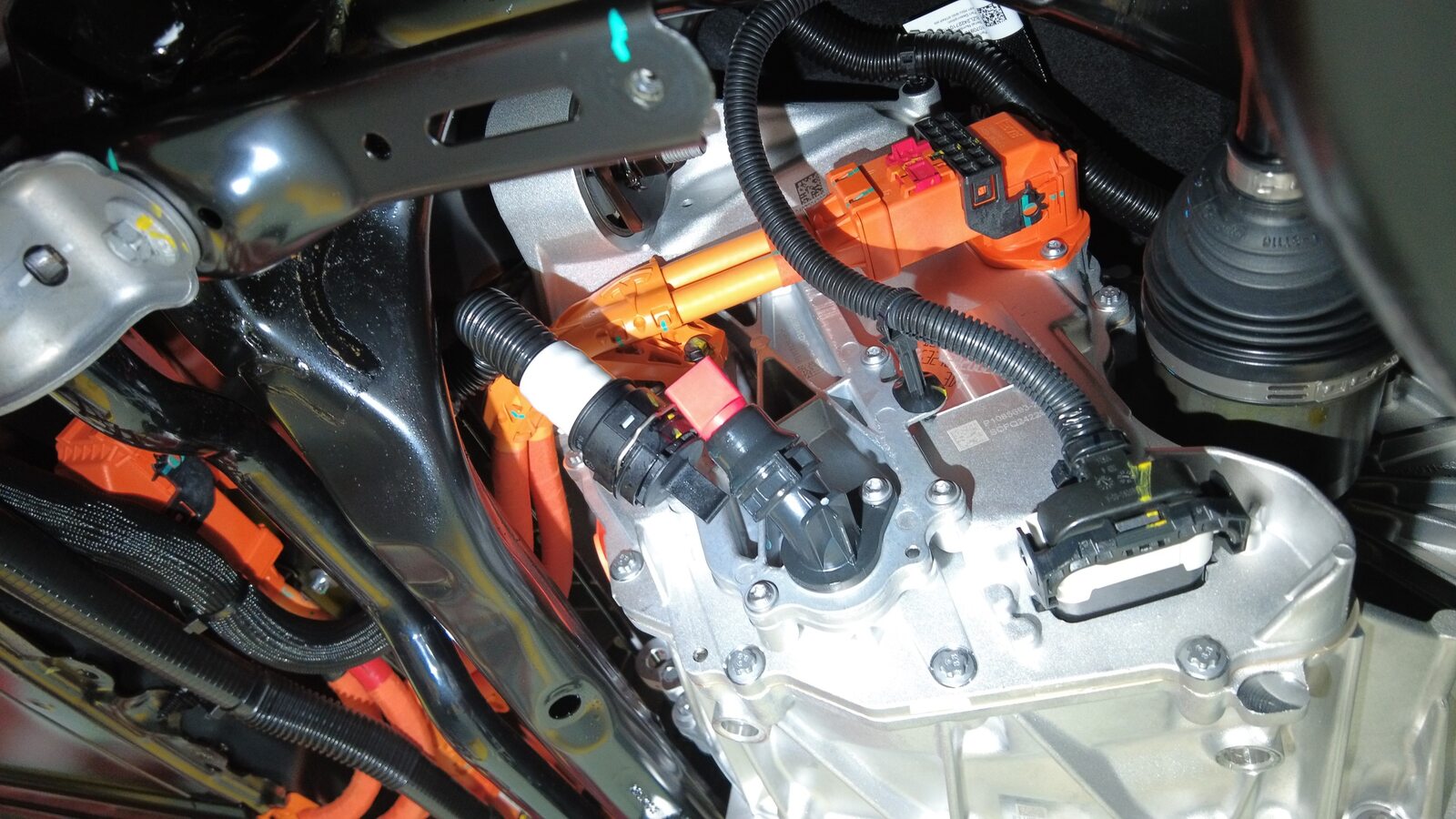

  9. 将后驱动单元变流器入口软管从液力联轴节上断开,等待冷却液从变流器中排出。

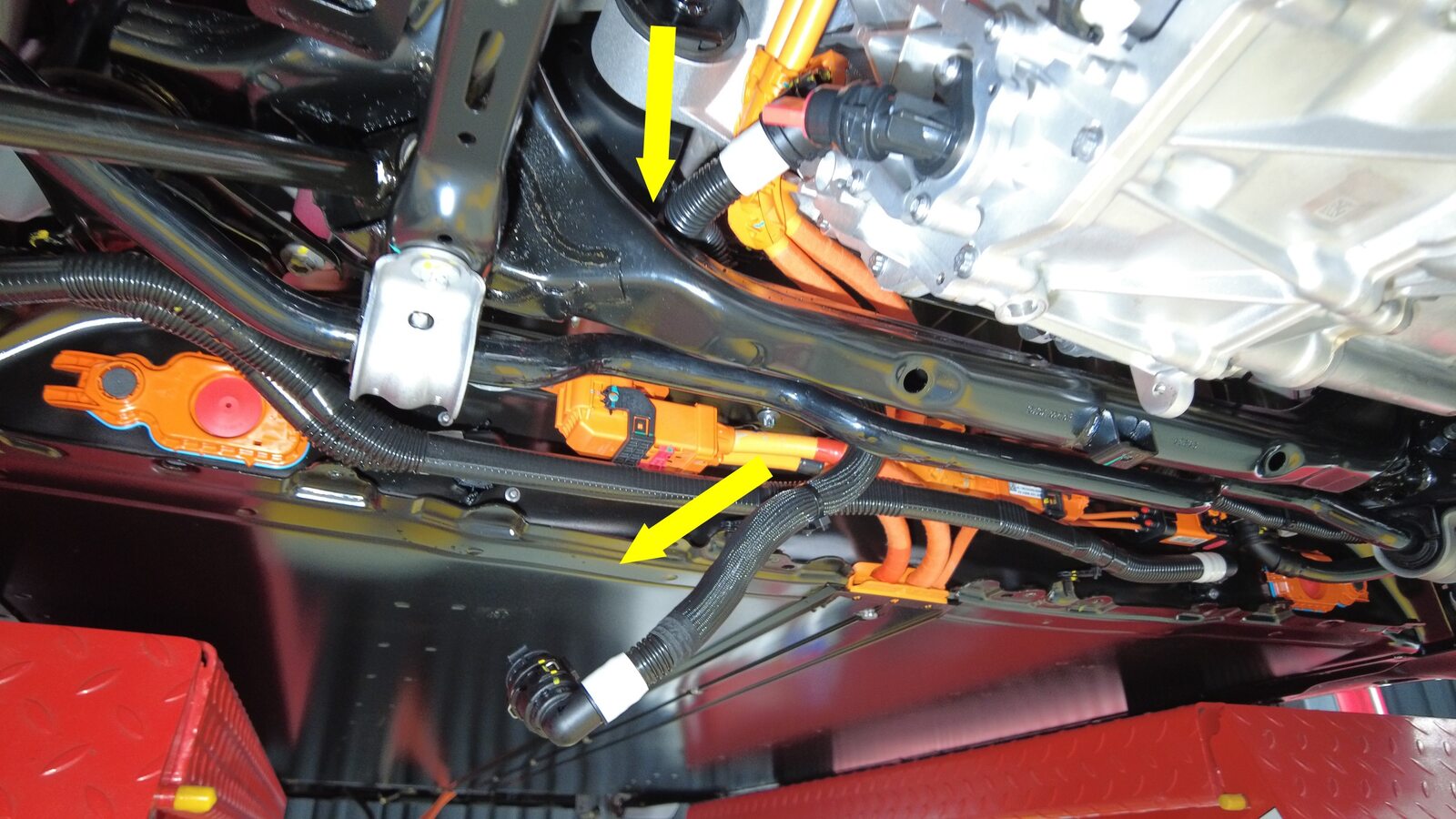

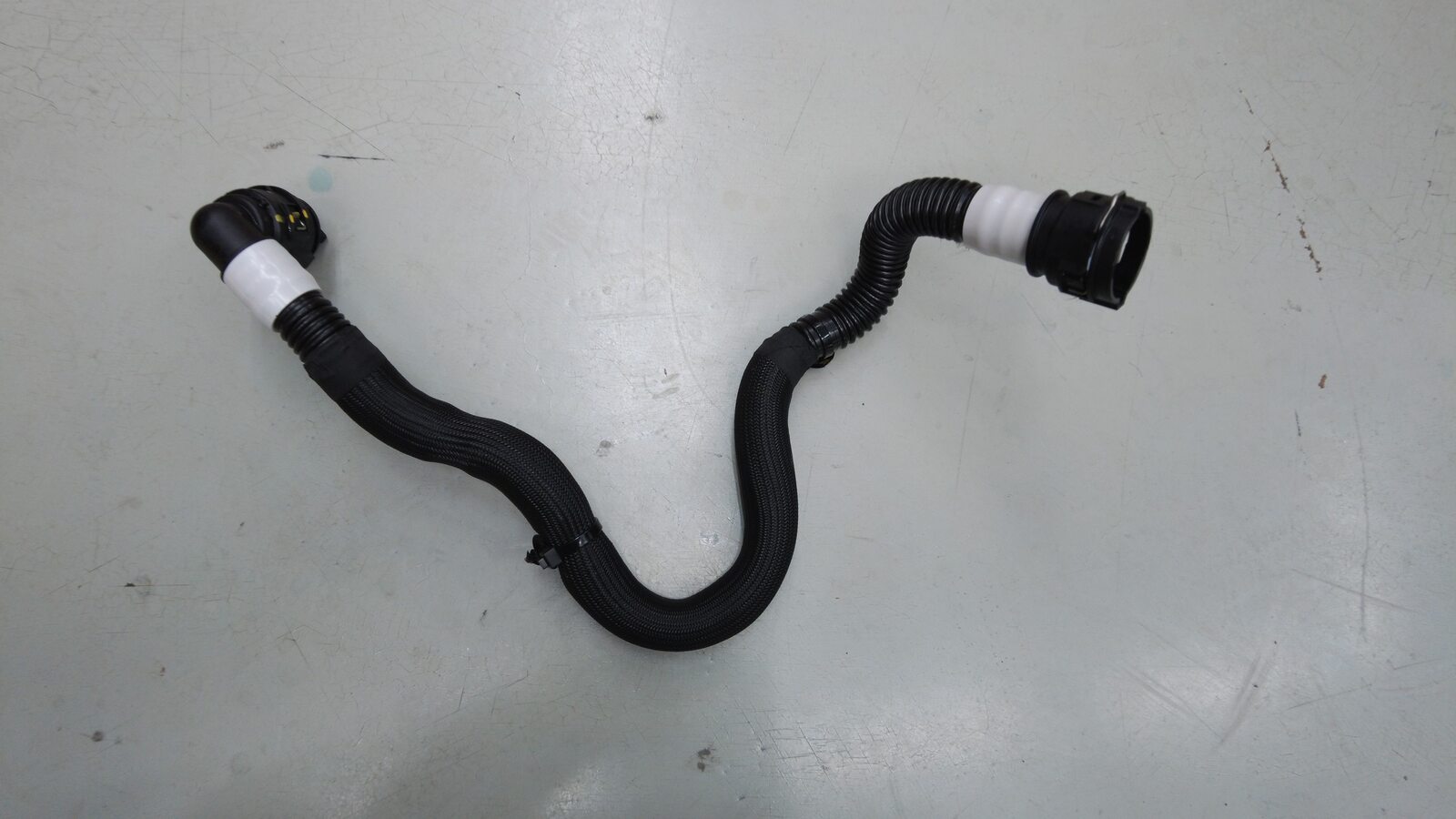

  10. 将后驱动单元变流器入口软管从副车架和后驱动单元之间拆下。
    Informational PurposesAn informational icon, calling your attention

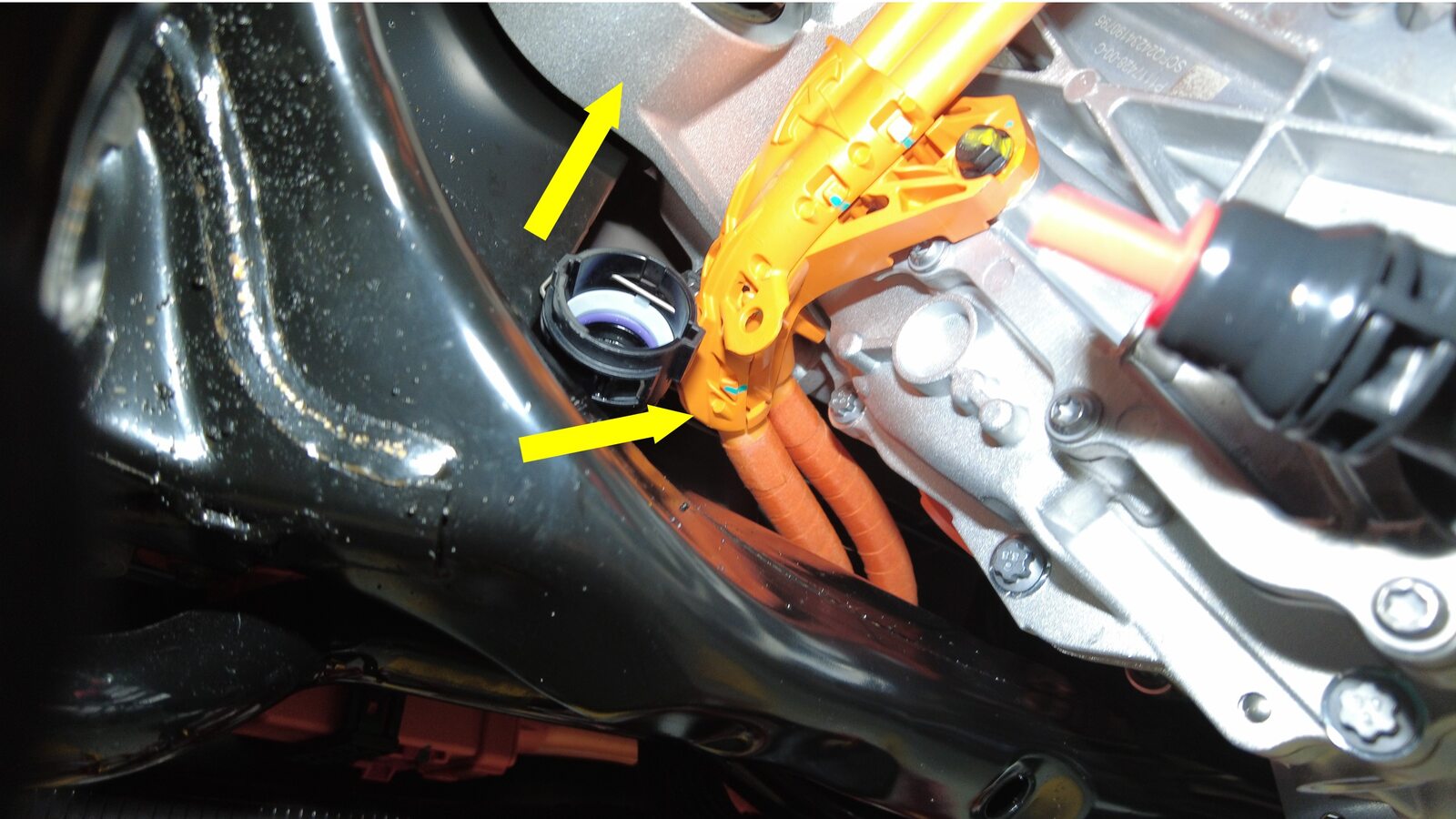

    将高压线束朝向后驱动单元推动,然后轻轻旋转变流器入口软管。

安装

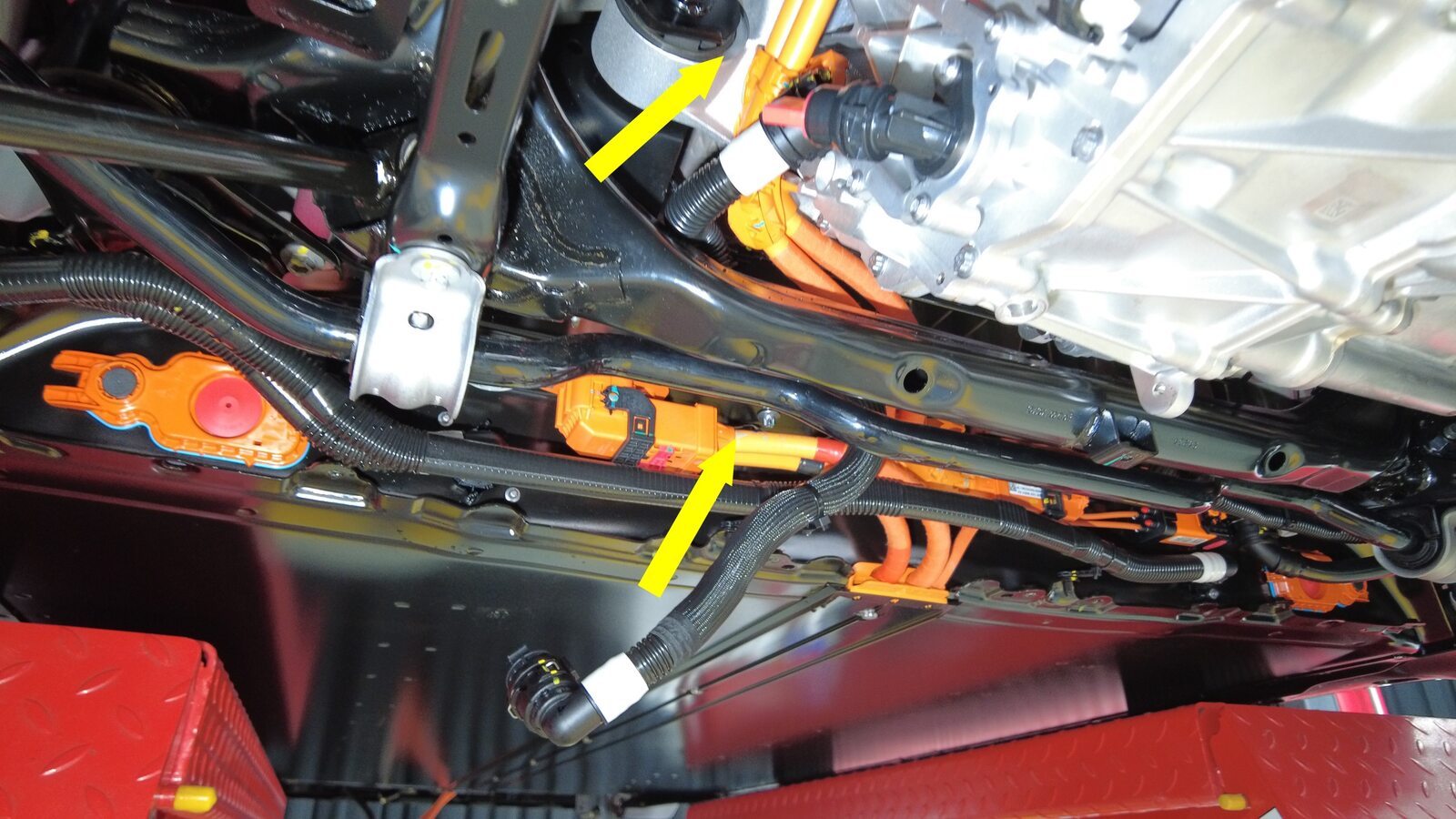

  1. 将后驱动单元变流器入口软管放置在副车架和后驱动单元之间,以备安装。
    Informational PurposesAn informational icon, calling your attention

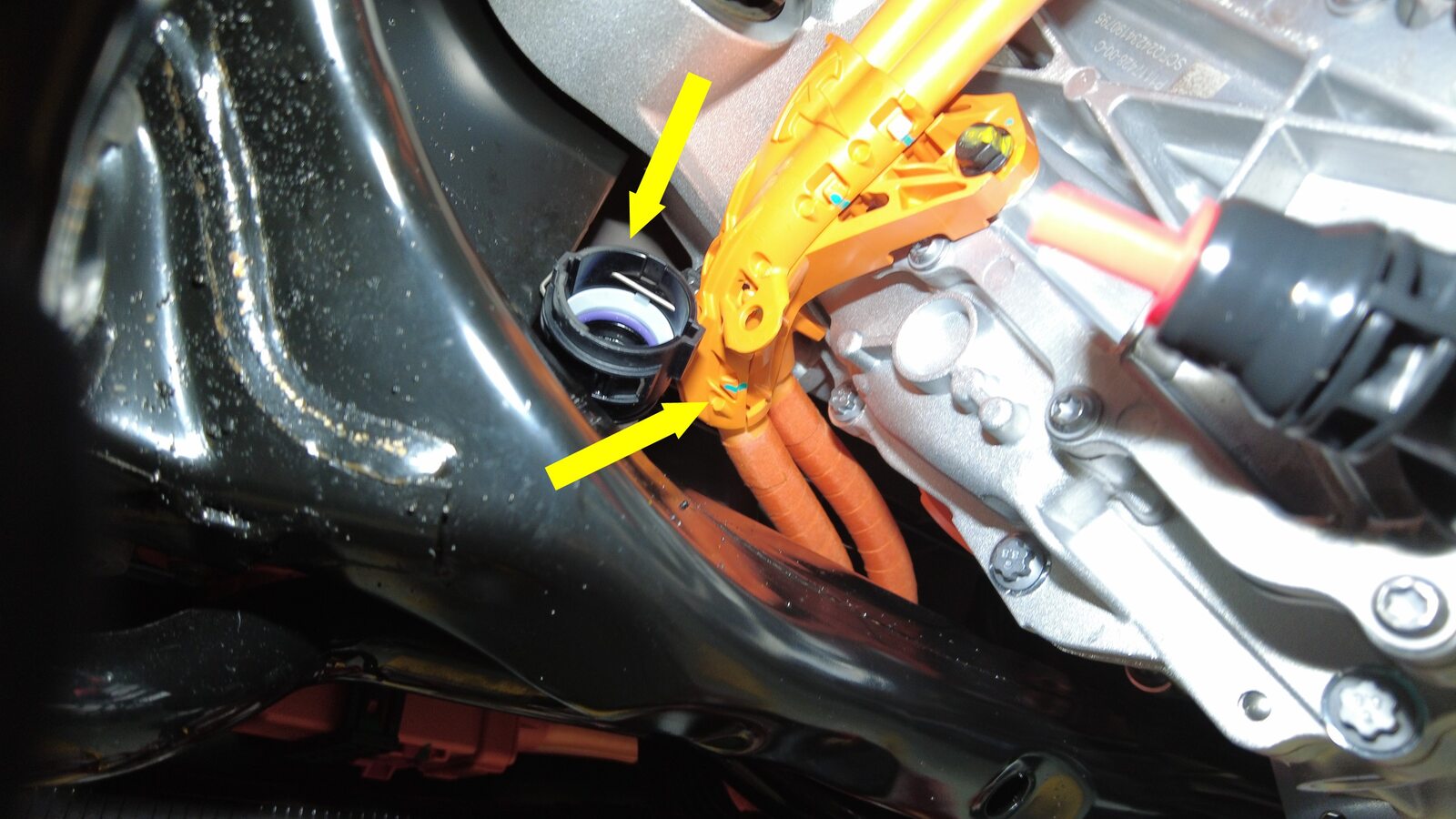

    将高压线束朝向后驱动单元推动,然后轻轻旋转变流器入口软管。

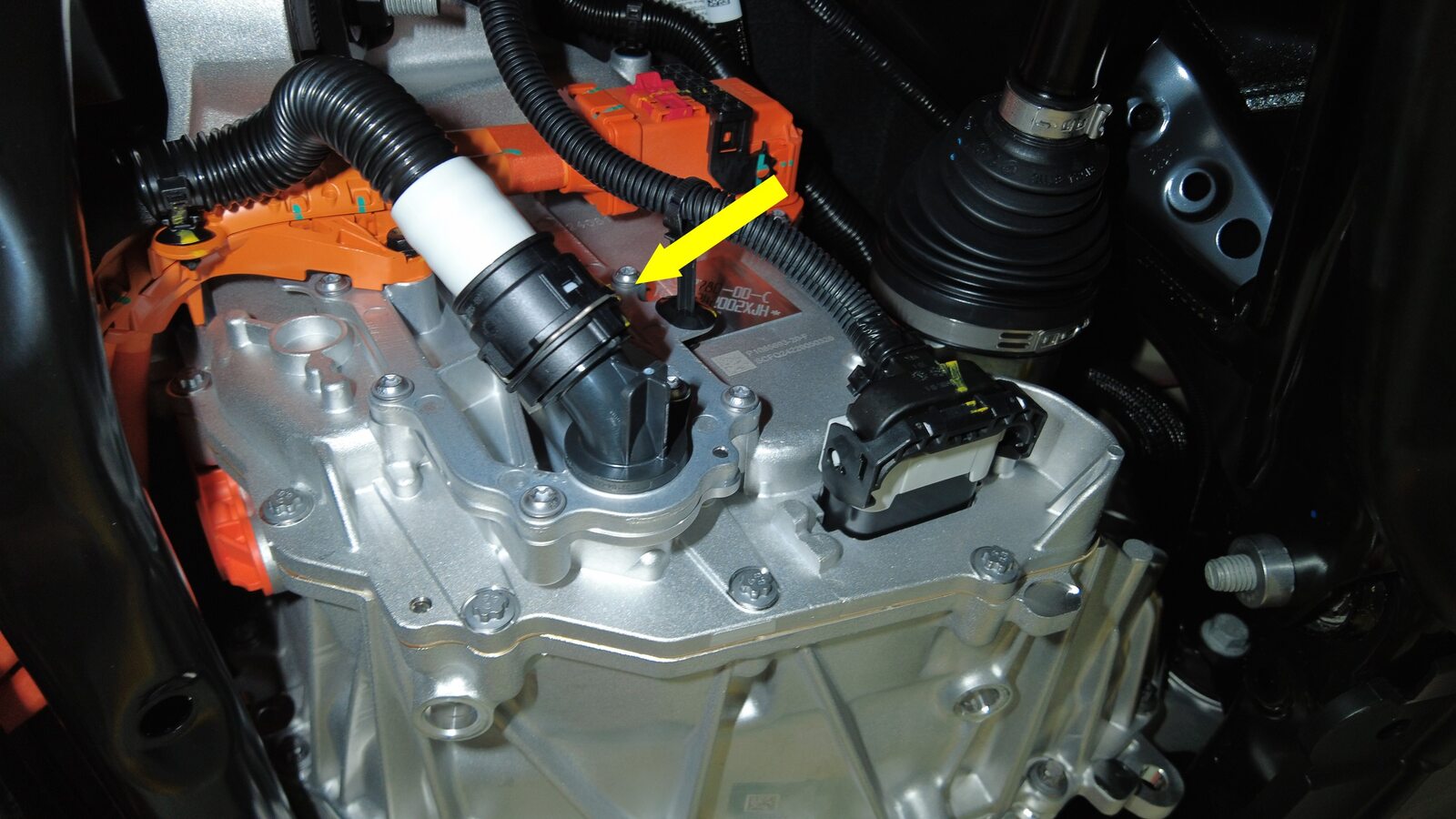

  2. 取下塞子,将变流器入口软管连接到后驱动单元。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。

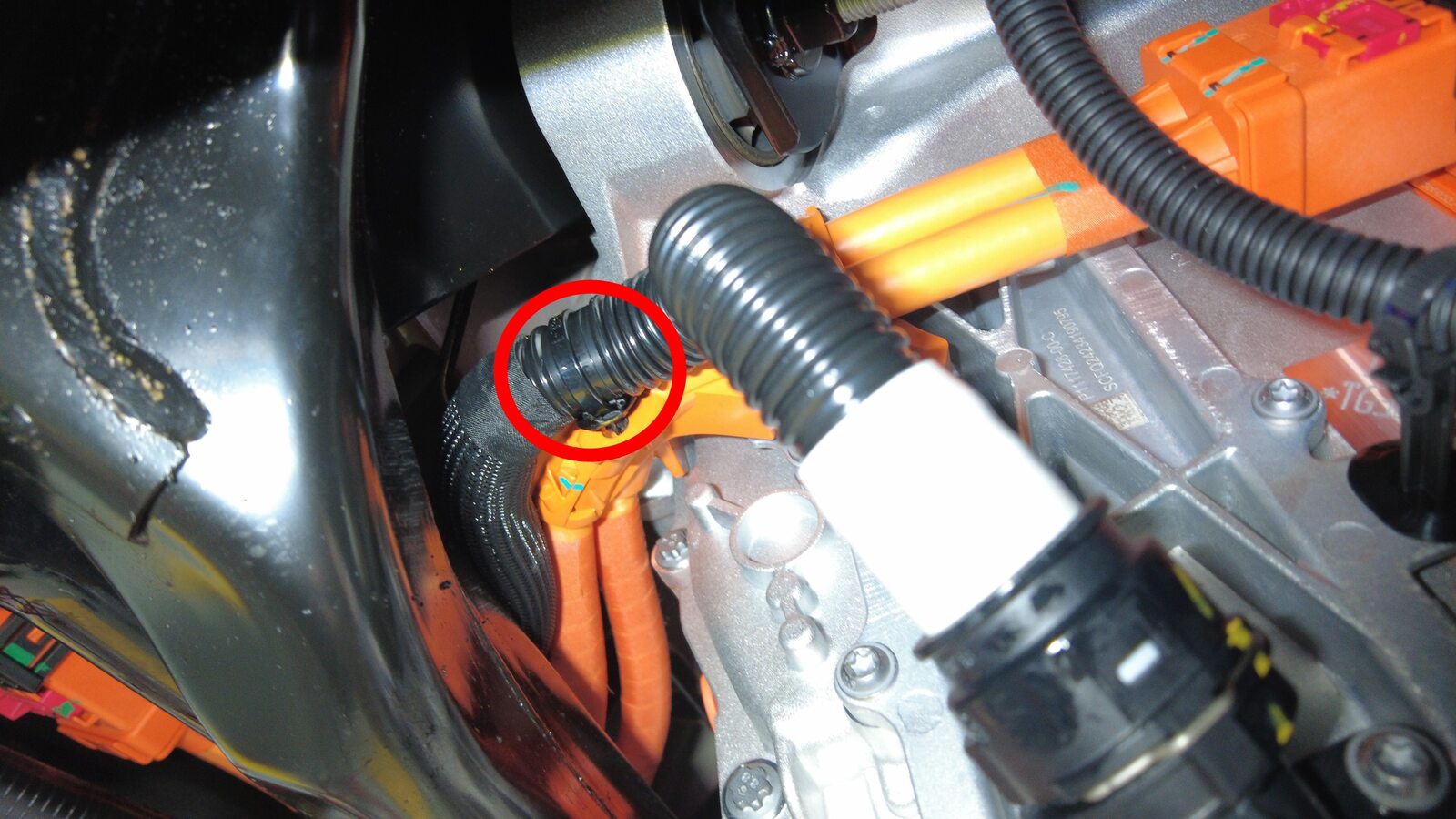

  3. 将后驱动单元变流器入口软管紧固到后驱动单元高压电缆线束上。
  4. 取下塞子,将后驱动单元变流器入口软管连接到高压电池后部。
  5. 取走车辆下方的冷却液排放容器。
  6. 安装高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  7. 执行冷却系统(部分重新加注和排放)程序。请参阅冷却系统(部分充注和排气) (Modify)
  8. 连接低压电池。请参阅低压电源(断开和连接)
  9. 解锁网关。请参阅网关(解锁)
  10. 选择Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  11. 选择Coolant Purge Start > Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  12. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  13. 将车辆驶离双柱举升机。请参阅举升车辆 - 双支撑架
