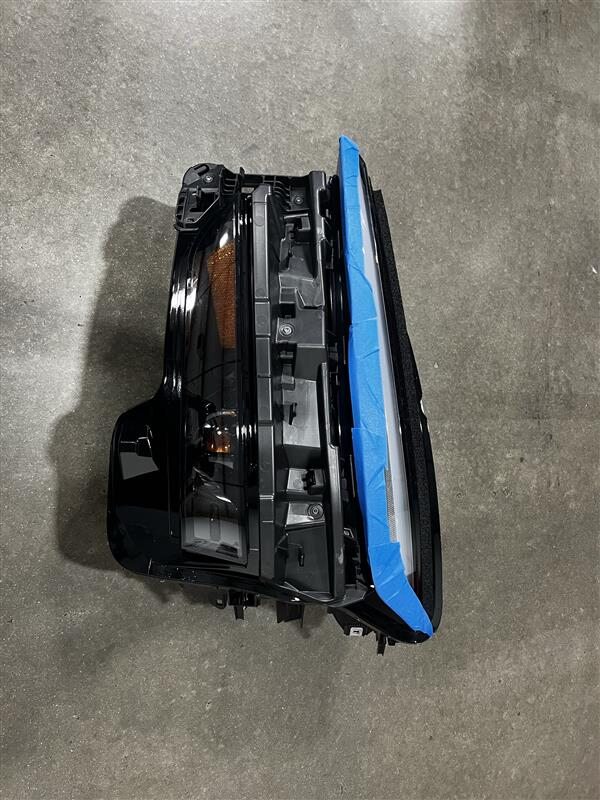

Headlamp Assembly - LH ((拆卸和更换))

校正代码 1740020602 FRT 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: and
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x3) that attach the LH headlight to the body
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下前饰板总成。请参阅Front Fascia ((拆卸和安装))
  2. 断开 LH 大灯上的电气连接器。
    Informational PurposesAn informational icon, calling your attention
    将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

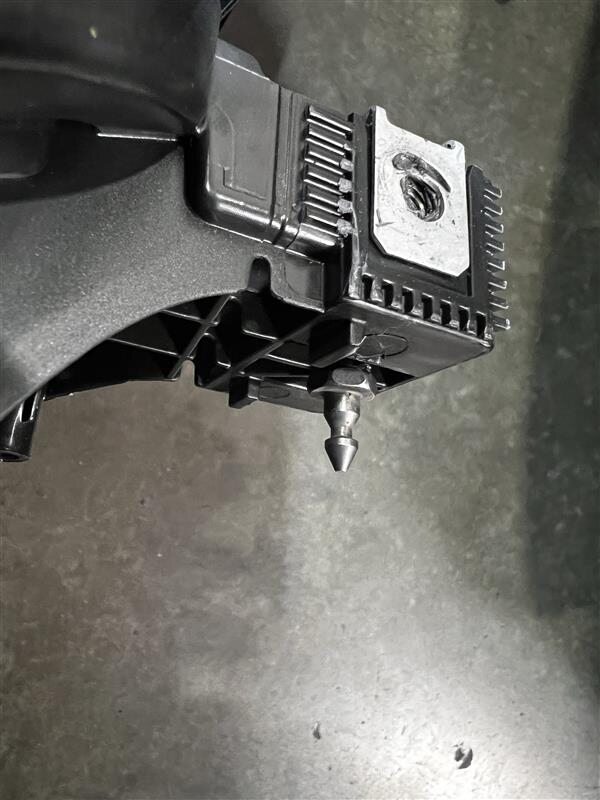

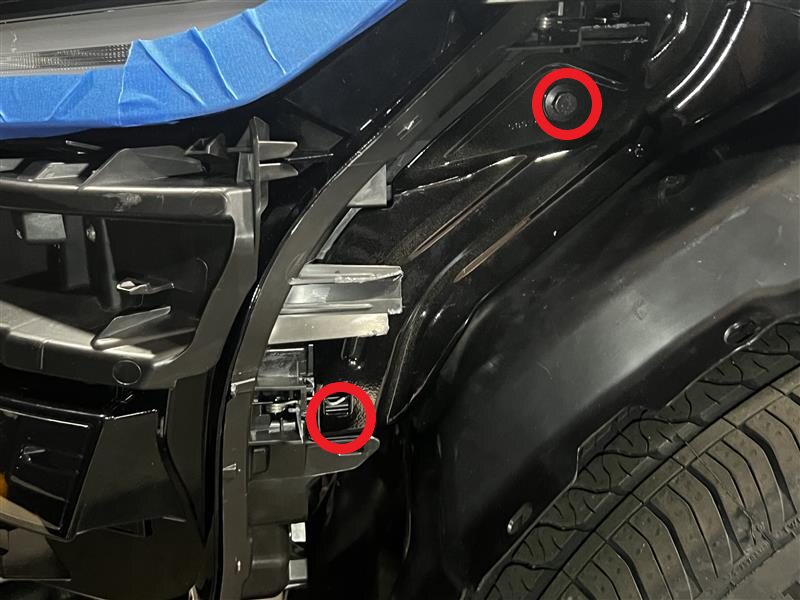

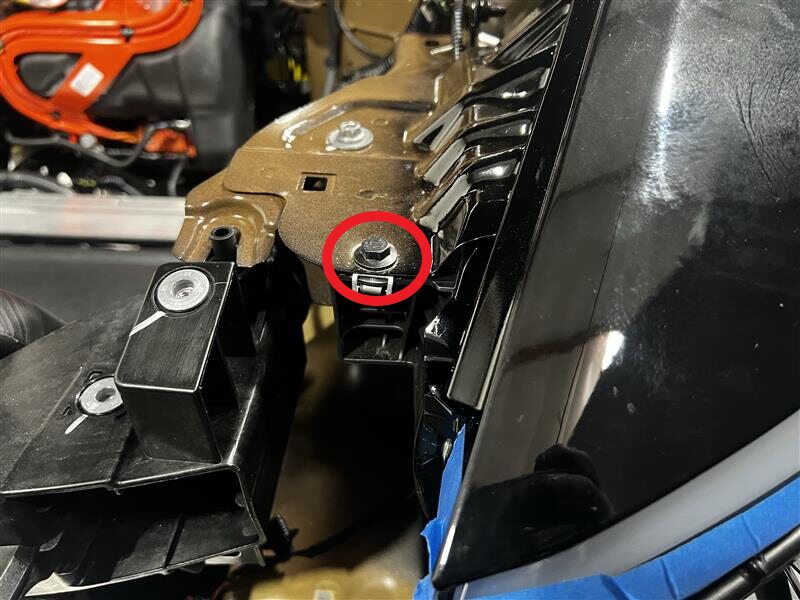

  3. 拆下将左侧前照灯固定到车身的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

安装

  1. 安装将左侧前照灯固定到车身的螺栓(3 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  2. 连接左侧前照灯电气连接器。
  3. 安装前保险杠饰板总成请参阅 Front Fascia ((拆卸和更换))
  4. 重新安装固件。请参阅 软件重新安装 - 触摸屏
  5. 借助墙壁调节前照灯。请参阅 Global Headlights - Adjust (Wall Method) (Test/Adjust)SAE Headlights - Adjust (Wall Method) (Test/Adjust)
