母排 - 快充接触器到直流母排 - 负极 ((拆卸和更换))

校正代码 1630010102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1057605-00-A 1/4 英寸 10 毫米高压绝缘通用型钻头套筒
  • 1076928-00-A 测试探针 - Hioki 9461
  • 1453448-01-A 数字万用表套件 EXTECH 335
  • 1076927-00-A Hioki 测试仪
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项
表 1. 扭矩规格直通件 - 直流-直流 - 12V(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流-直流接地母排固定到高压电池的螺母
9 Nm (6.6 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
  • 4 英寸加长件
更换 1523698-00-A
将直流-直流直通件固定到高压电池仓的螺栓
10 Nm (7.4 lbs-ft)
  • 已绝缘 棘轮/扭矩扳手
  • 外梅花五角套筒 E10
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

拆卸

  1. 拆下烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))

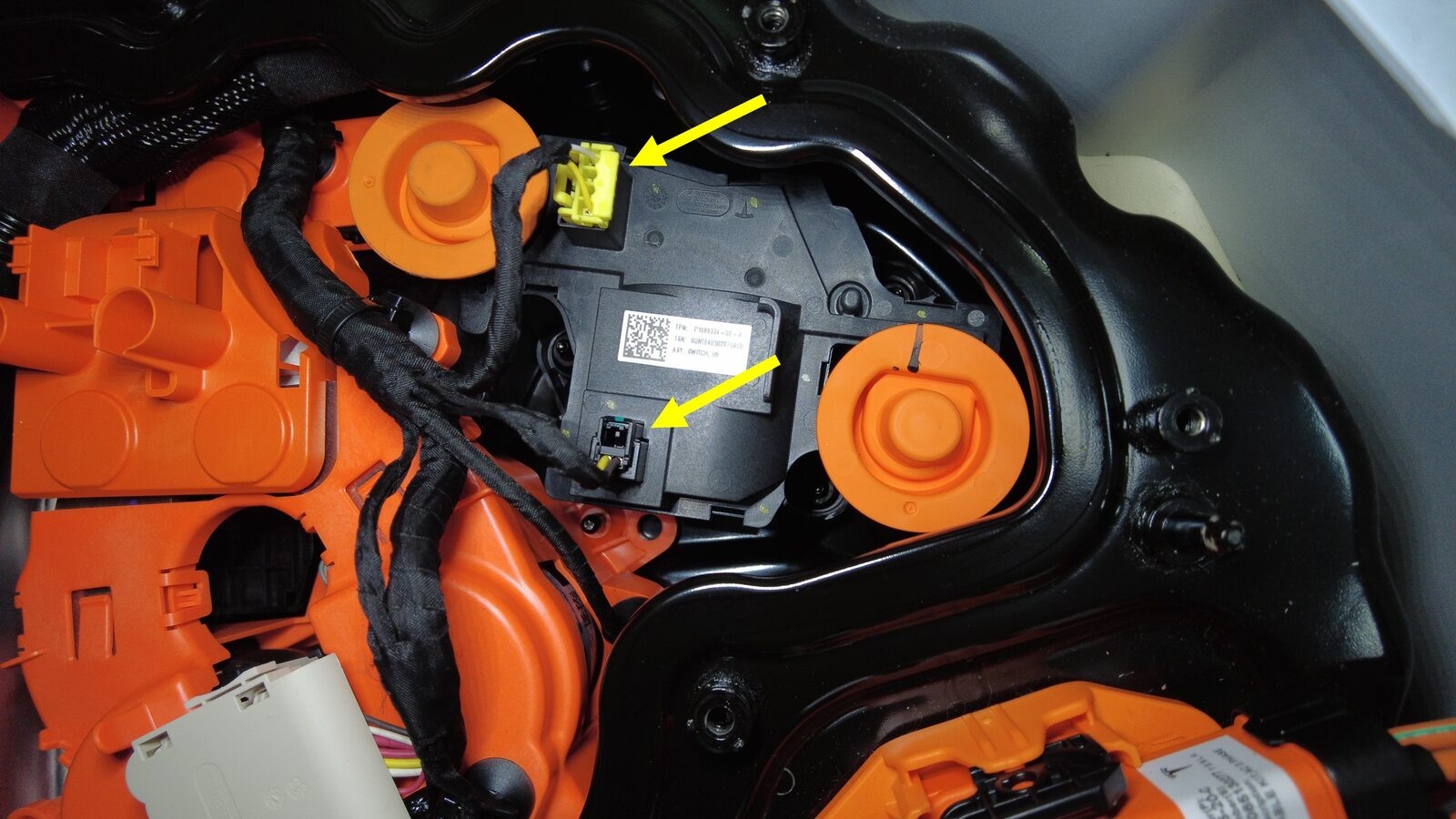

  2. 将高压电池仓线束连接器从负极电池组触点开关上断开。

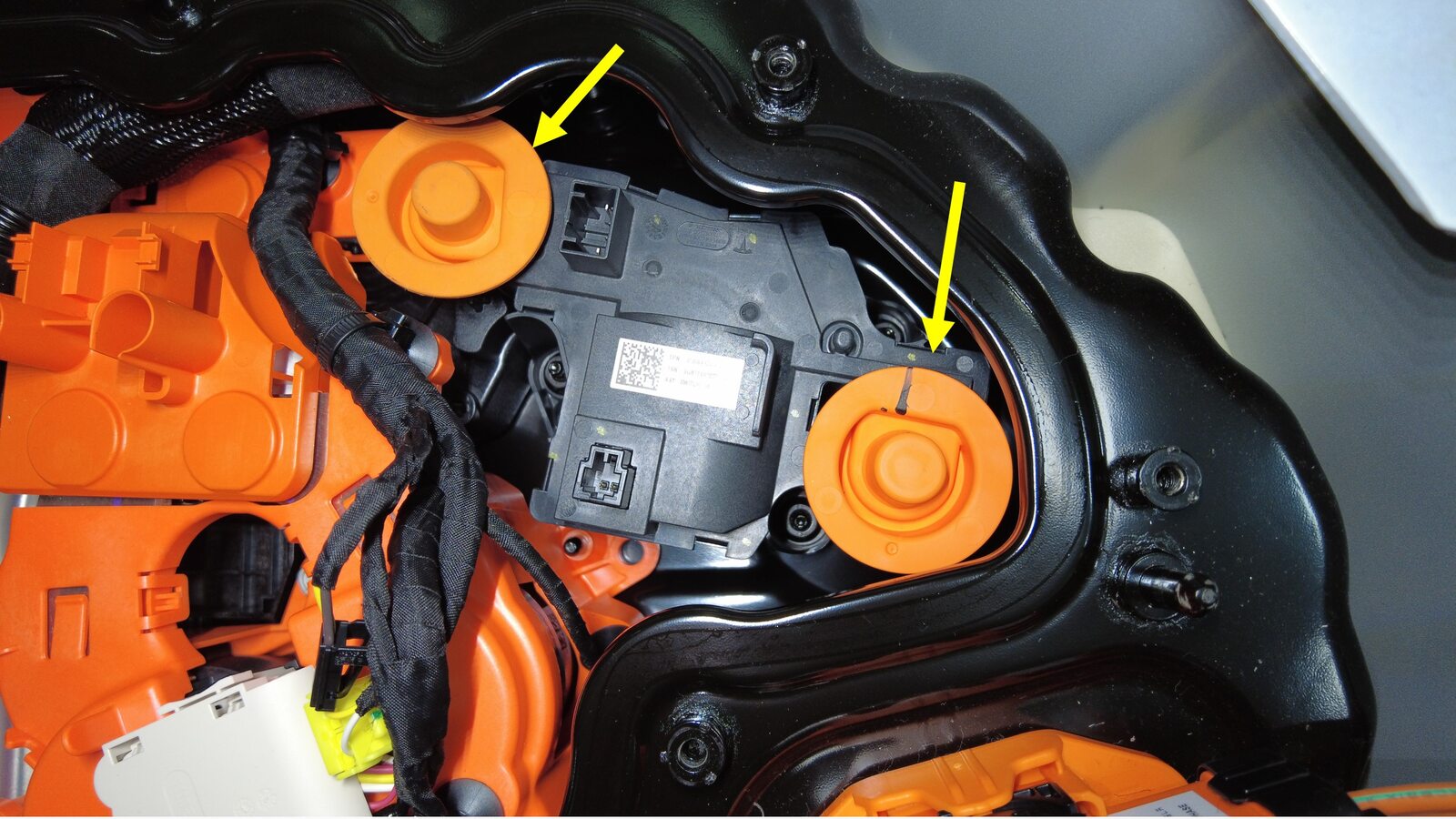

  3. 将高压接头绝缘体(2 个)从负极电池组触点开关上拆下。

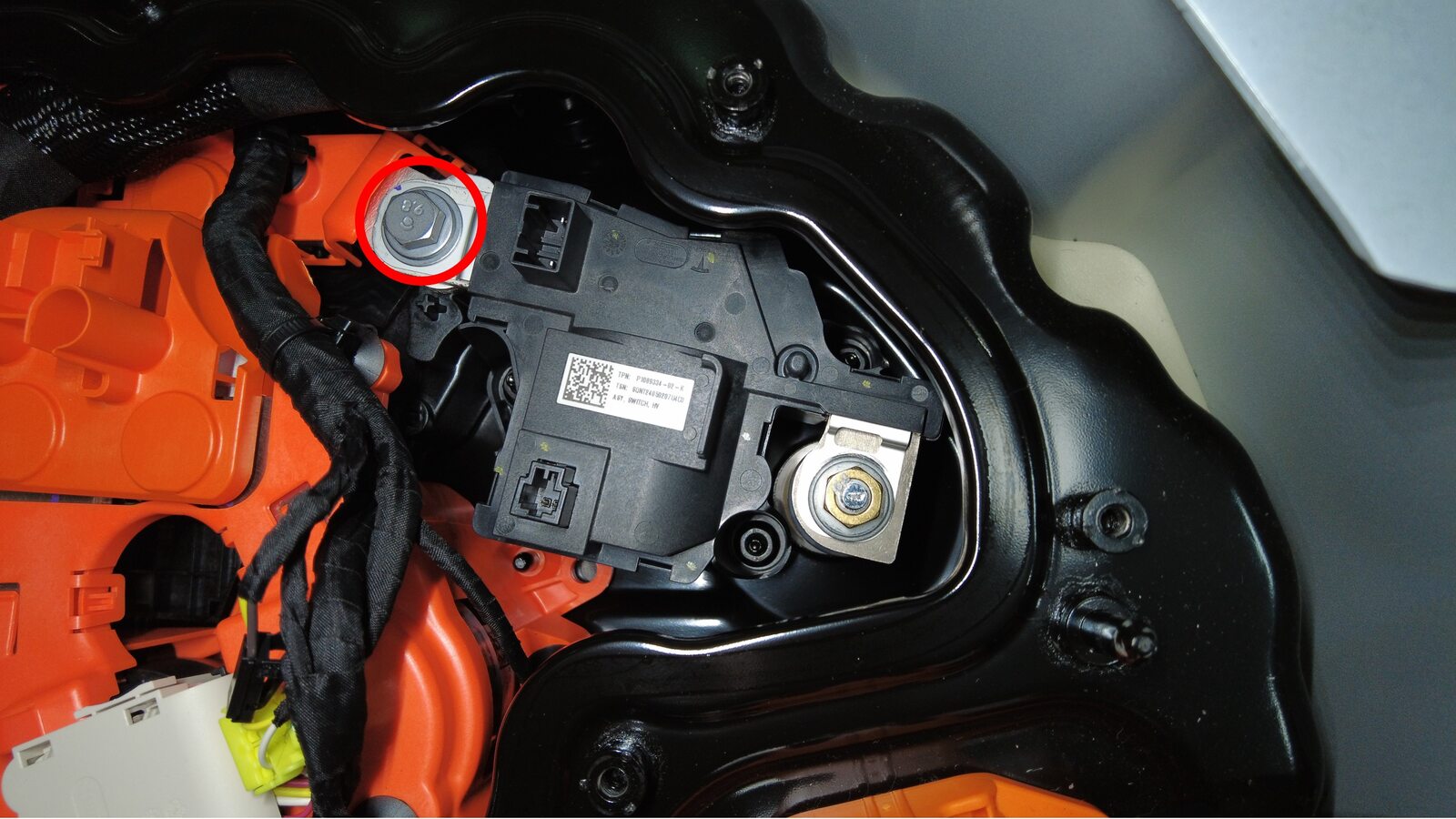

  4. 拆下并弃用将负极电池组触点开关固定到直流链路母排接头的螺纹胶螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  5. 拆下并弃用将负极电池组触点开关固定到高压电池高位硅端子的螺纹胶螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

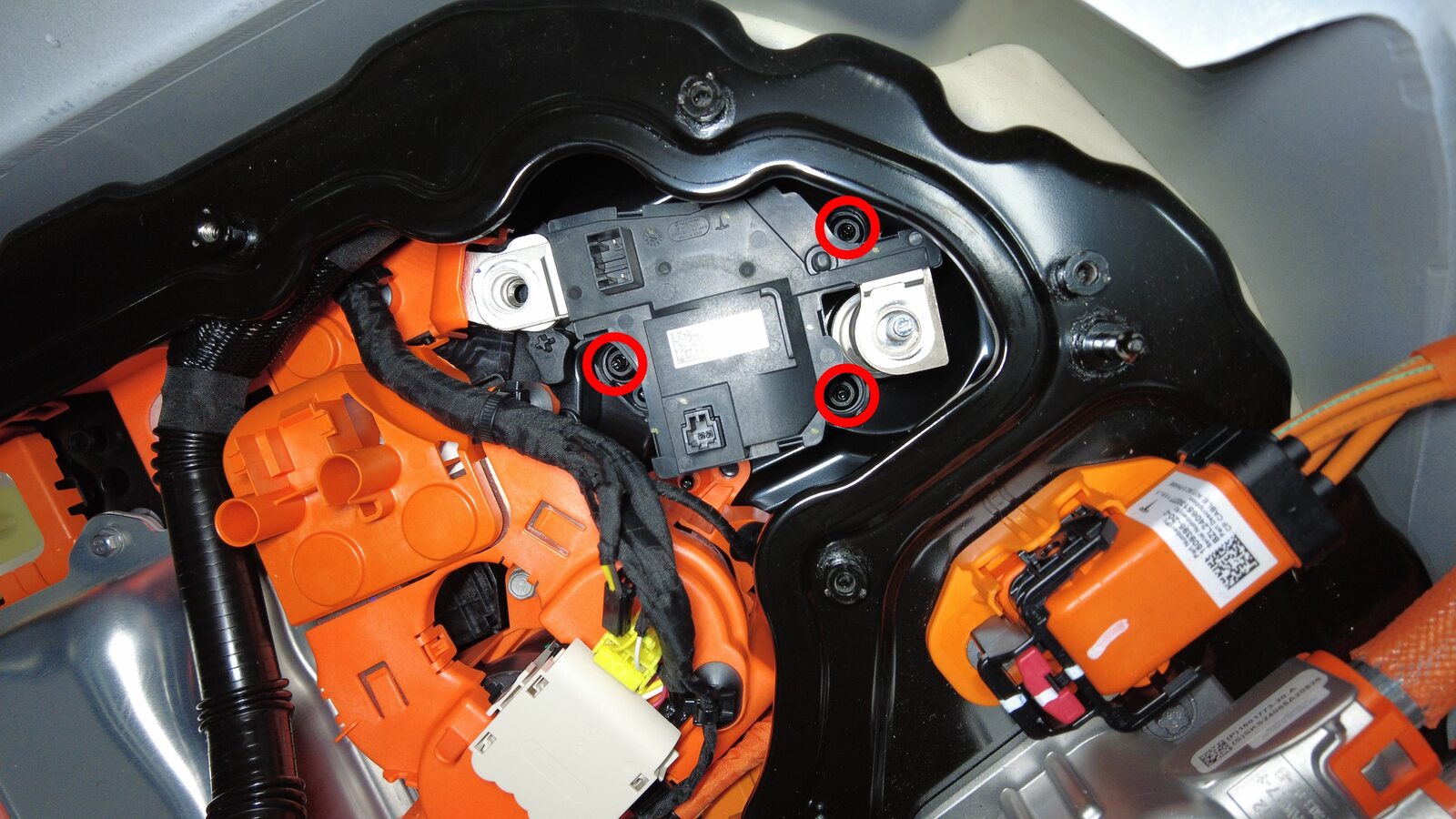

  6. 拆下将负极电池组触点开关固定到高压电池仓的螺母(3 个)。
    Informational PurposesAn informational icon, calling your attention
    拆卸后,使用绝缘磁铁回收螺母。新款车辆上所需螺母数量可能不同。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

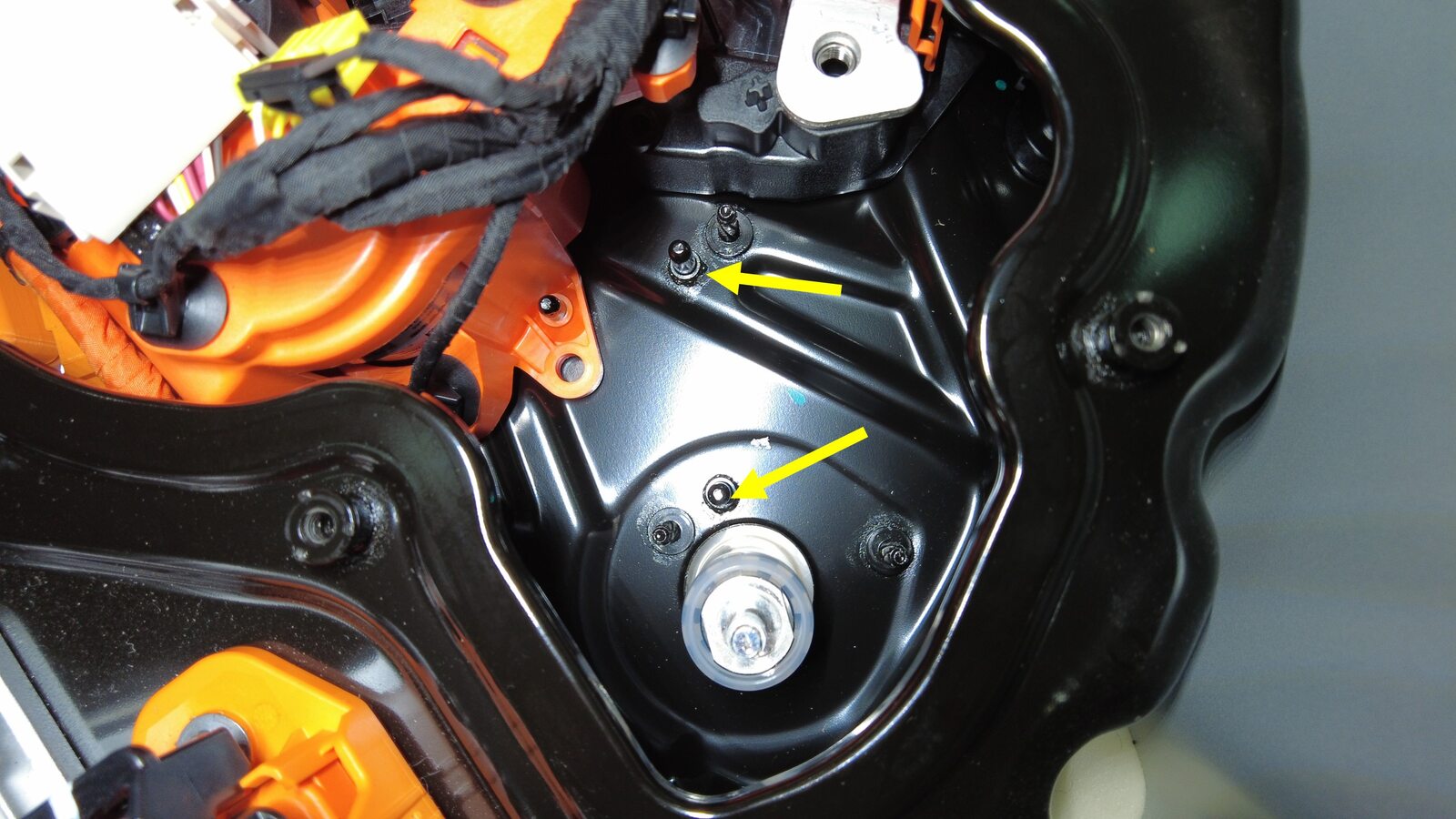

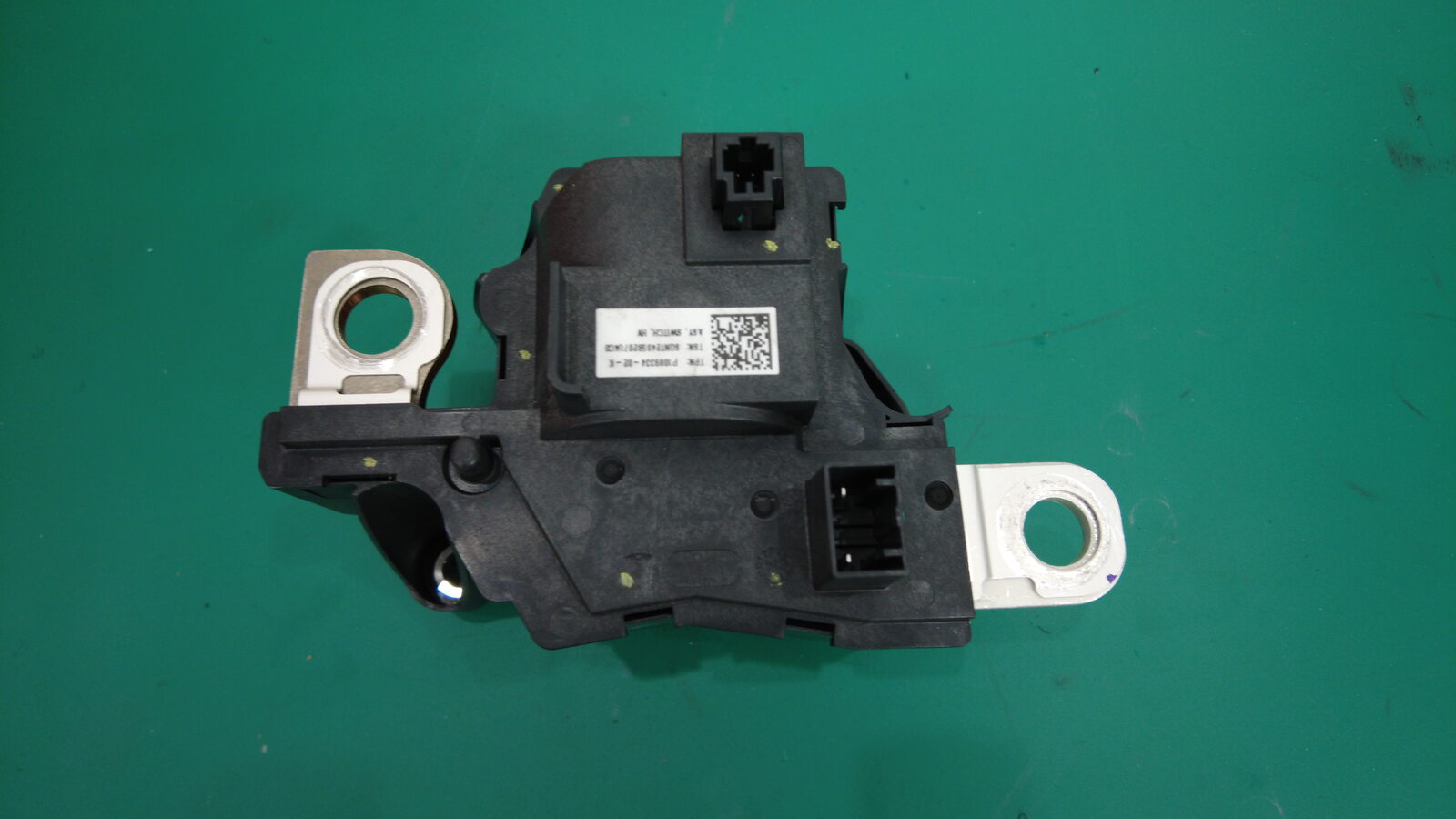

  7. 拆下导销(2 个),以将负极电池组触点开关从高压电池仓上取下。

安装

  1. 将负极电池组触点开关放置在高压电池仓上以备安装,然后安装导销(2 个)。
  2. 安装将负极电池组触点开关固定到高压电池仓的螺母(3 个),然后紧固并标记螺母。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    必要时,可使用绝缘磁铁将螺母放置在螺柱上。新款车辆上所需螺母数量可能不同。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  3. 安装将负极电池组触点开关固定到直流链路母排接头的螺纹胶螺栓,然后紧固并标记螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  4. 安装将负极电池组触点开关固定到高压电池高位硅端子的螺纹胶螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

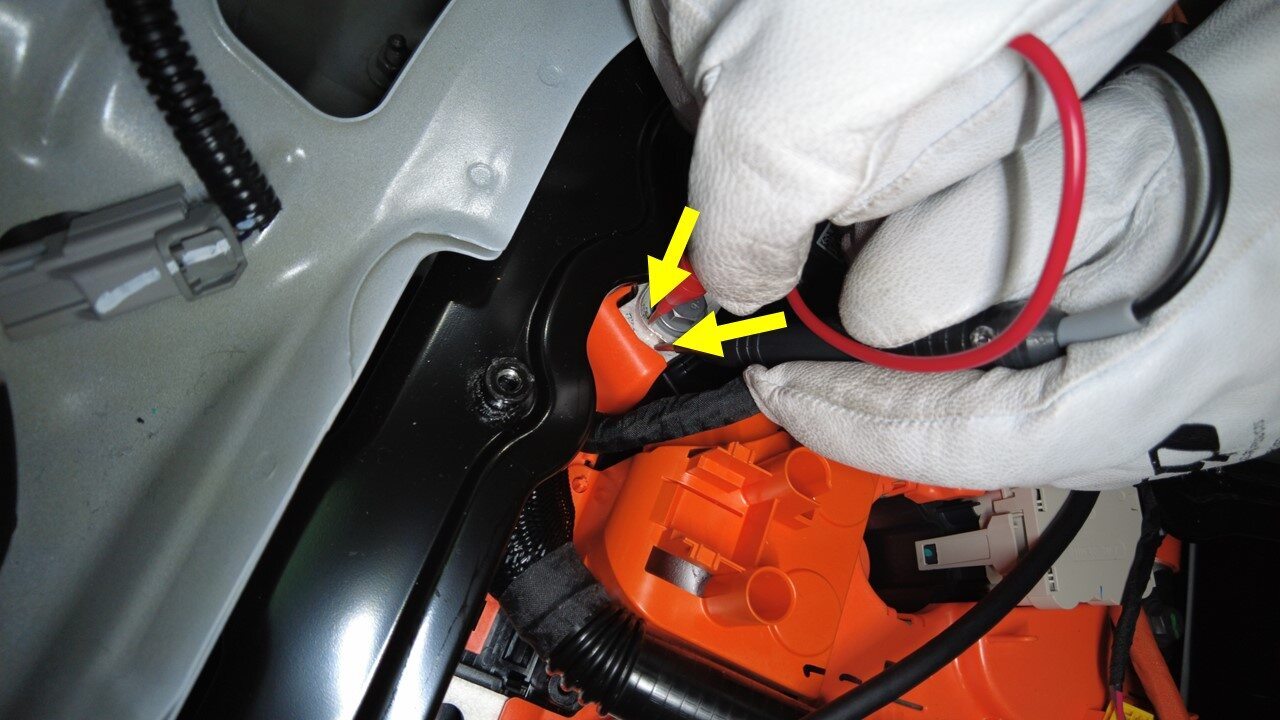

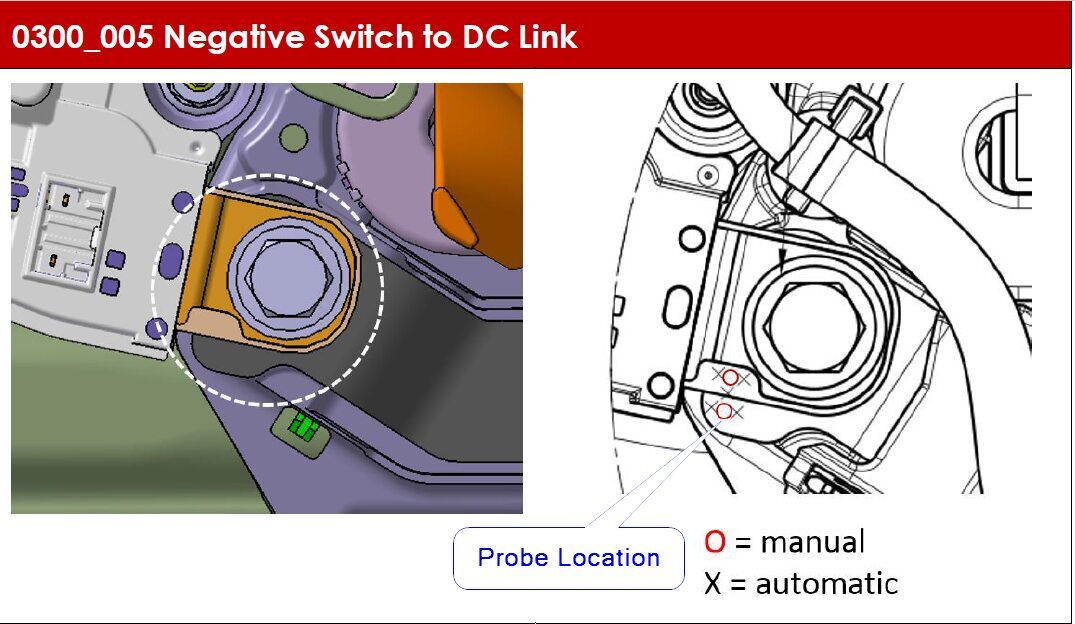

  5. 在负极电池组触点开关至负极直流链路母排的高压接头处进行 Hioki 阻抗测试。
    • 如果测得电阻值高于 0.060 毫欧(60 微欧),说明高压接头电阻过大。拆下紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试。
    • 如果电阻值小于 0.020 毫欧(20 微欧),请重新放置探针并重新测量。

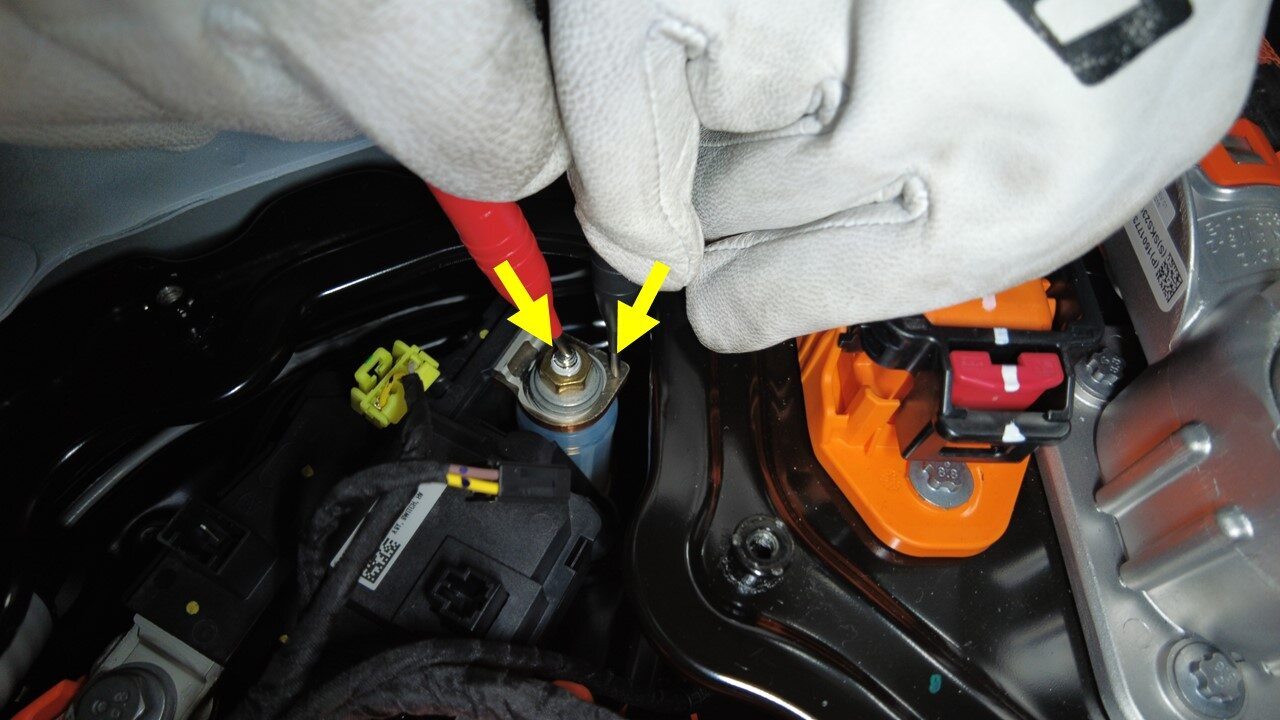

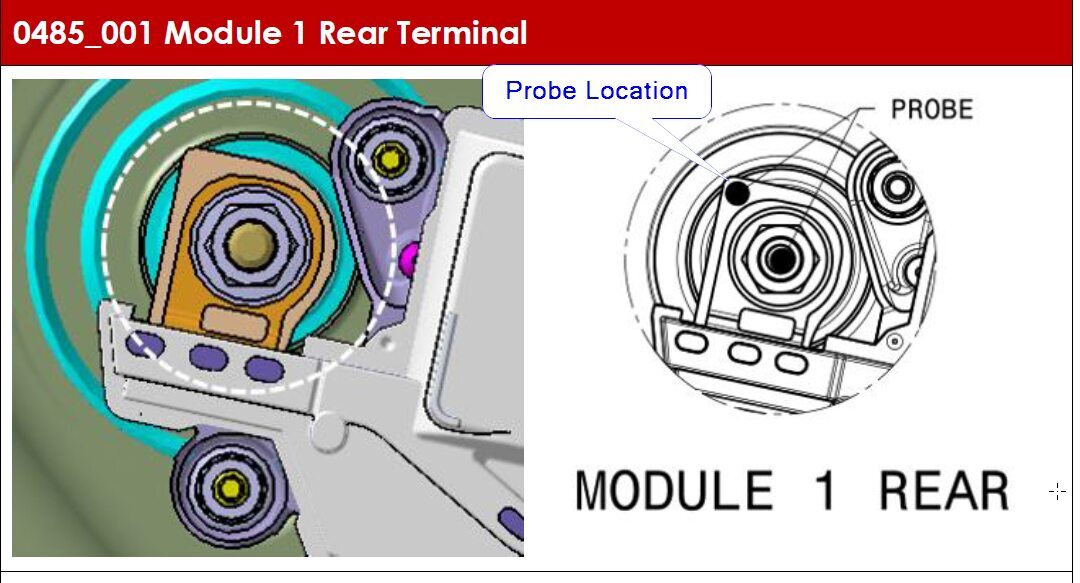

  6. 在负极电池组触点开关至模块 1 后部端子处执行 Hioki 阻抗测试
    Informational PurposesAn informational icon, calling your attention
    可接受阻抗值为小于等于 110 微欧。
  7. 将高压接头绝缘体(2 个)安装到负极电池组触点开关上。
  8. 将高压电池仓线束连接器(2 个)连接到负极电池组触点开关。
  9. 安装烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))
  10. 升起所有车窗,关闭所有车门。
