第二排中间座椅转轴固定铸件(5 座) ((拆卸和更换))

校正代码 1305030702 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排中间腰托支撑块。请参阅第二排 20% 腰部支撑块 - 纯黑 ((拆卸和更换))

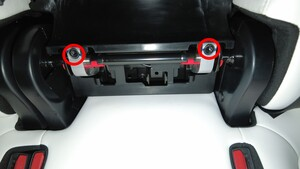

  2. 拆下将枢轴支架卡夹固定到座椅总成的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T45 梅花套筒

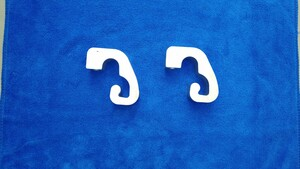

  3. 将枢轴支架卡夹朝第二排中间座椅框架滑动,然后将卡夹从车辆上拆下。

安装

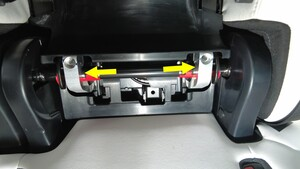

  1. 将枢轴卡夹插入中间框架的中央,然后向外将卡夹滑动到框架两端。
    Informational PurposesAn informational icon, calling your attention
    确保卡夹位置准确且已对齐,以便安装紧固件。
  2. 安装将枢轴支架卡夹固定到座椅总成的螺栓(2 个)。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T45 梅花套筒
  3. 安装第二排中间腰托支撑块。请参阅第二排 20% 腰部支撑块 - 纯黑 ((拆卸和更换))
