转向节 - 悬架 - 前 - LH(后轮驱动)(拆卸和更换)
校正代码
待定
FRT
0.45
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓 | ![]() 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
将左前下方挠性连杆固定到转向节的螺母 | ![]() 180 Nm (132.7 lbs-ft) |
|
更换 | 1109263-00-B |
将左前下方横向连杆固定到转向节的螺母 | ![]() 180 Nm (132.7 lbs-ft) |
|
更换 | 1109263-00-B |
将左侧横拉杆外总成固定到左前转向节的螺母 | ![]() 180 Nm (132.7 lbs-ft) |
|
更换 | 1109263-00-A |
将左前上方控制臂固定到转向节的螺栓和新螺母 | ![]() 56 Nm (41.3 lbs-ft) |
|
更换 | 1111145-00-A |
拆卸
- 拆下左前制动防尘罩。请参阅 前制动防尘罩 - 左 ((拆卸和更换))。

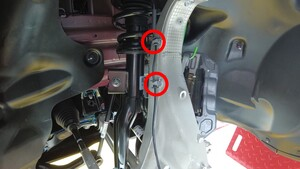

- 松开将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子(2 个)。
-

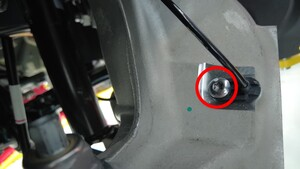

拆下将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓,然后将传感器置于一旁。
TIp推荐使用以下工具:
- T30 梅花套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
-

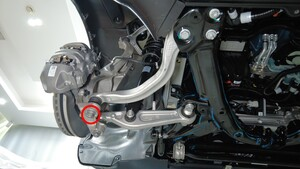

拆下并弃用将左前下方挠性连杆固定到转向节的螺母。
TIp推荐使用以下工具:
- 22 毫米套筒
-

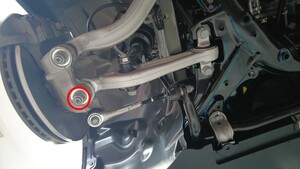

拆下并弃用将左前下方横向连杆固定到转向节的螺母。
TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-

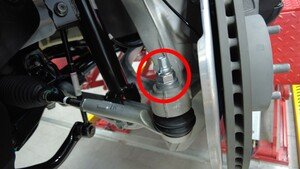

拆下并弃用将左前横拉杆球头固定到左前悬架转向节的螺母。
TIp推荐使用以下工具:
- 22 毫米深套筒
-

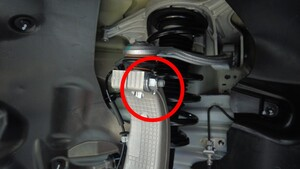

拆下将左前上方控制臂固定到转向节的螺栓和螺母,然后弃置螺母。
注下压上方控制臂球头以便松开螺栓。注固定转向节以防操作失败。TIp推荐使用以下工具:
- 15 毫米套筒
- 梅花 T50 套筒

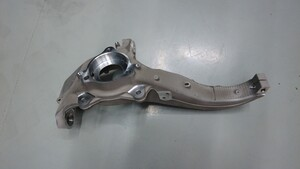

- 将左前悬架转向节从车辆上拆下。
安装
- 将左前悬架转向节放置到各下部连杆上。
-
将左上方控制臂放置到转向节上,然后安装螺栓和新的螺母,将左前上方控制臂固定到转向节。56 Nm (41.3 lbs-ft)TIp推荐使用以下工具:
- 15 毫米套筒
- 梅花 T50 套筒
-
安装一个新螺母,将左前横拉杆球头固定到左前悬架转向节。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具:
- 22 毫米深套筒
-
安装一个新螺母,将左前下方横向连杆固定到转向节。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-
安装一个新螺母,将左前下方挠性连杆固定到转向节。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具:
- 22 毫米套筒
-
安装将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具:
- T30 梅花套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
- 4 英寸加长件
- 安装将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子(2 个)。
- 安装左前制动防尘罩。请参阅前制动防尘罩 - 左 ((拆卸和更换))。
