隔音板 - 脚部空间 - 副驾位(拆卸和更换)

校正代码 1405010402 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅 人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-19: 添加了拆卸/安装紧固件的步骤。

拆卸

  1. 打开右侧前车门,降低右侧前车窗。
  2. 将右前座椅向后移动。

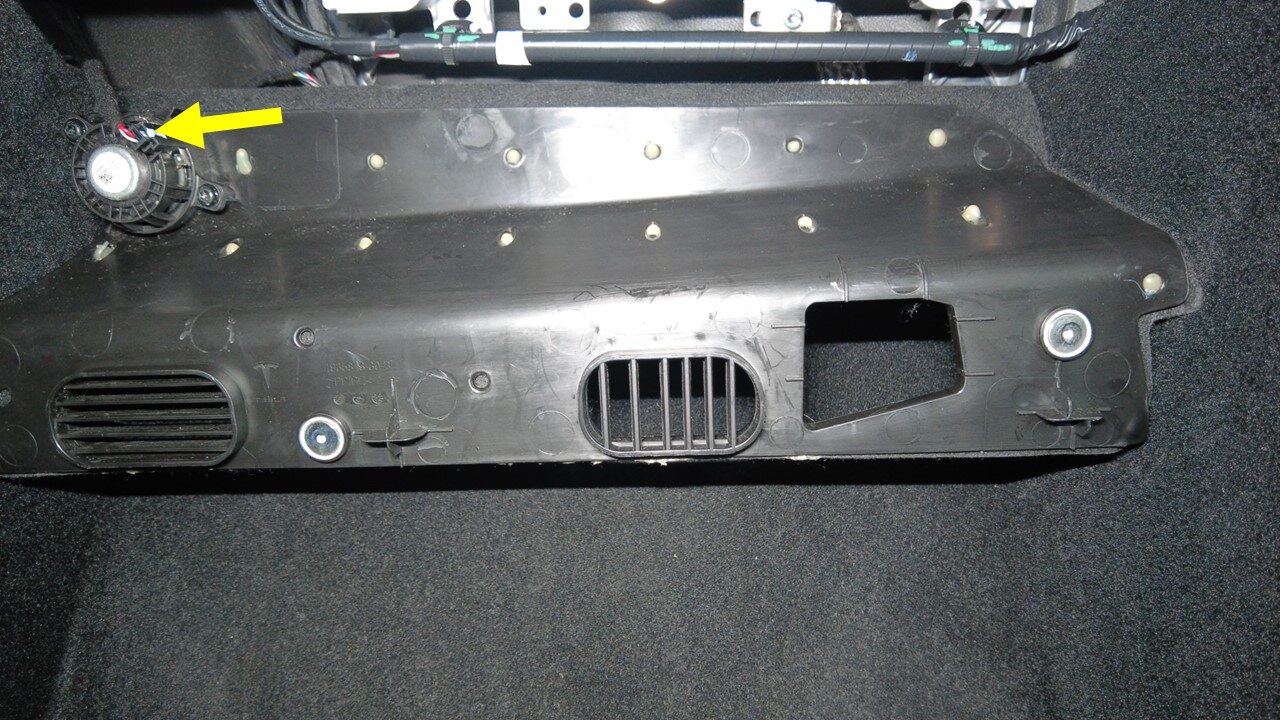

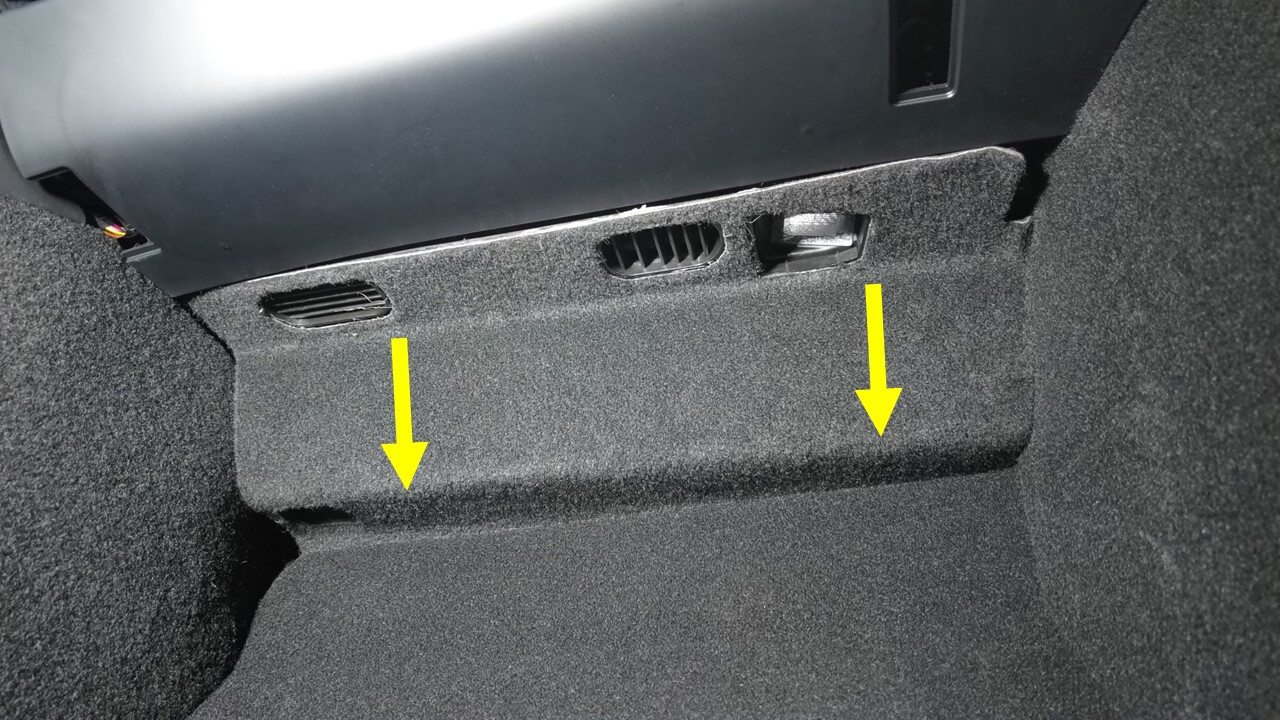

  3. 将驾驶室右前地毯罩从右侧脚部空间隔音板上松开,然后断开电气连接器。

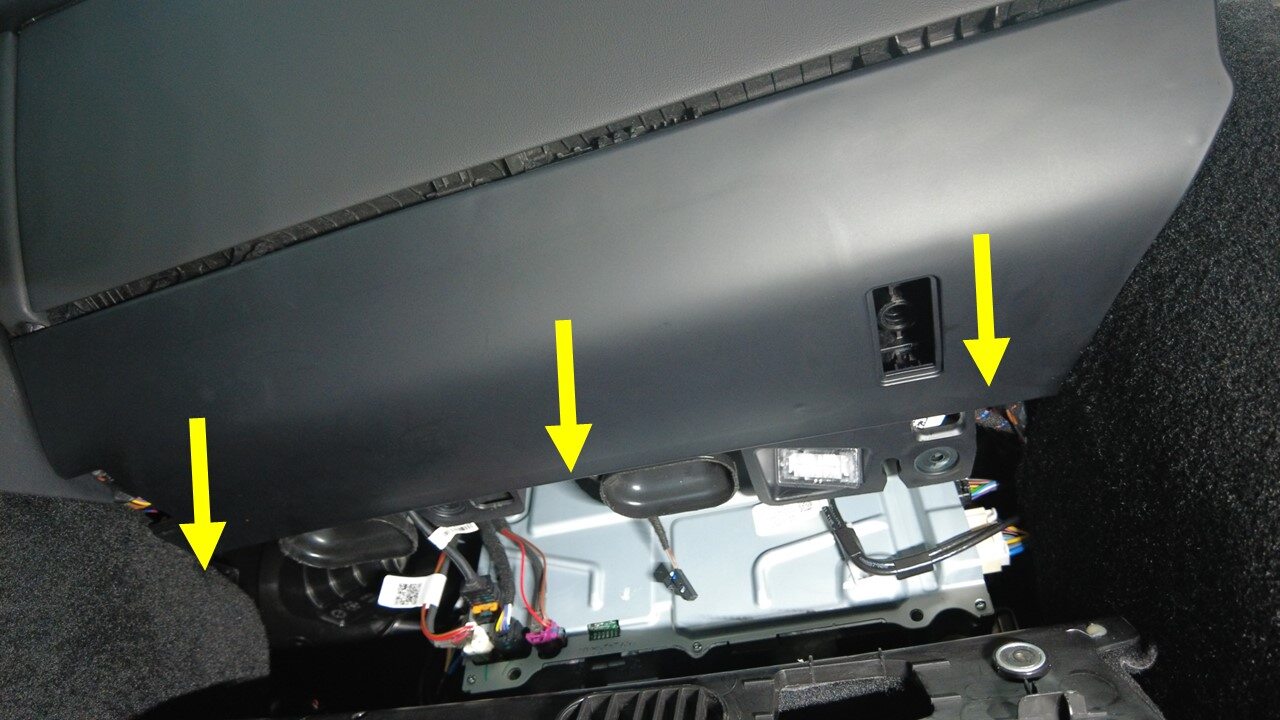

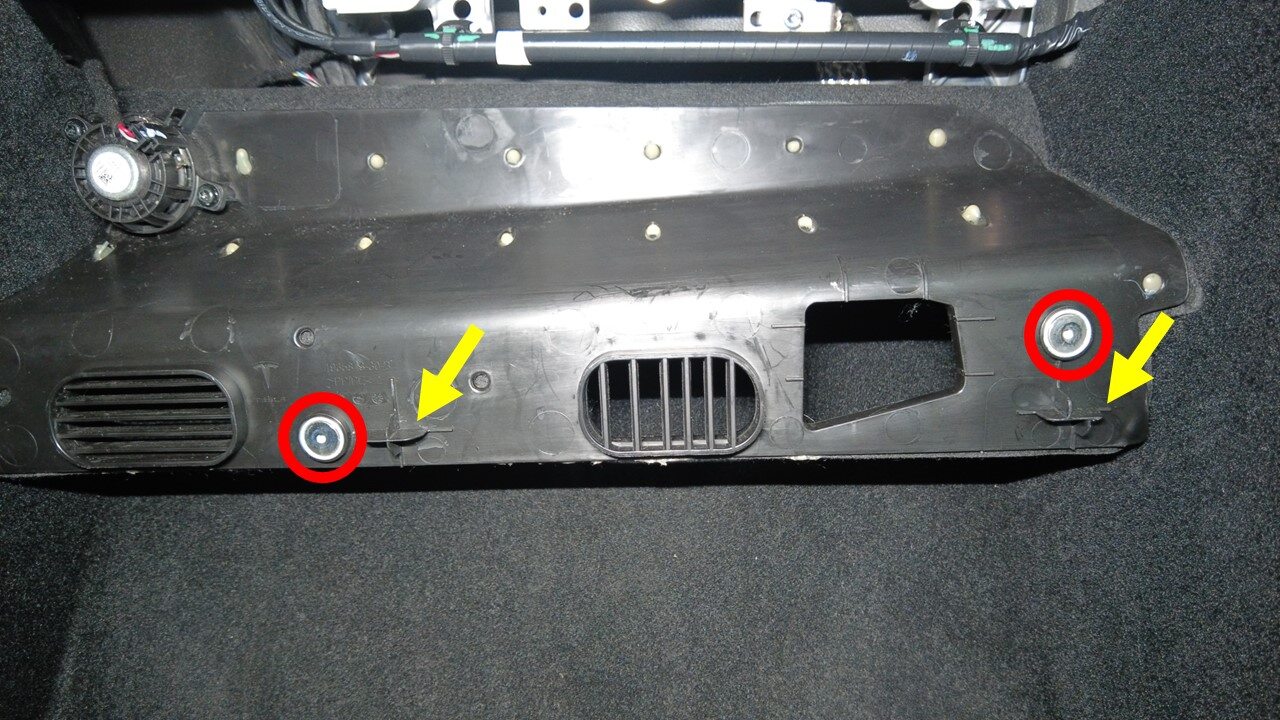

  4. 拆下将右侧膝部气囊罩固定到车辆的紧固件(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • E10 套筒扳手
    图 1. LH 如图所示;RH 类似

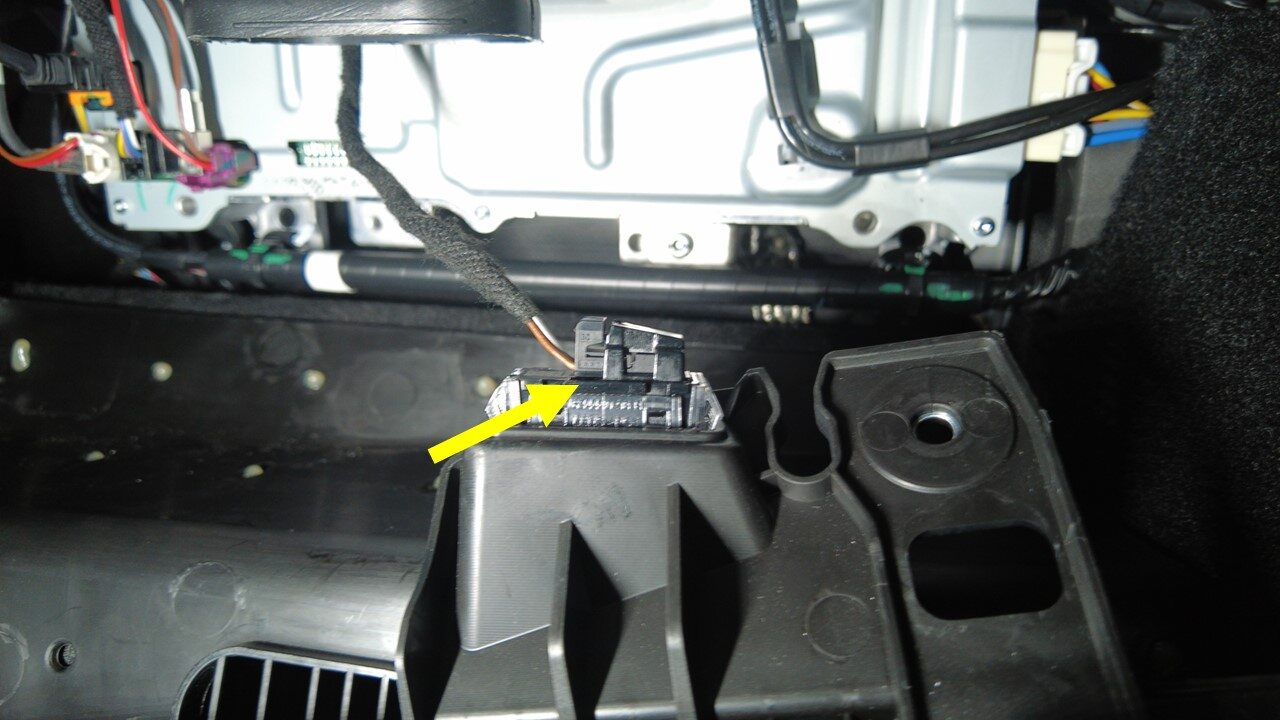

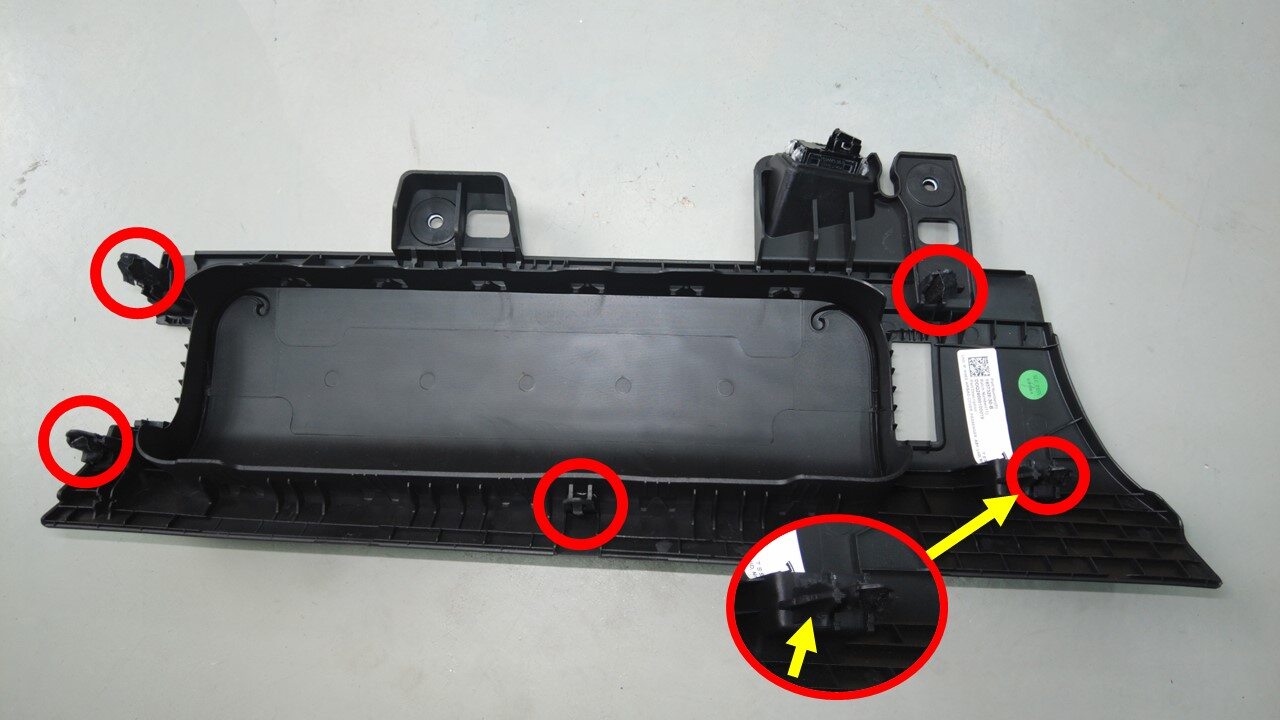

  5. 松开将右侧脚部空间隔音板固定到仪表板支架的锁片(5 个),然后断开电气连接器。

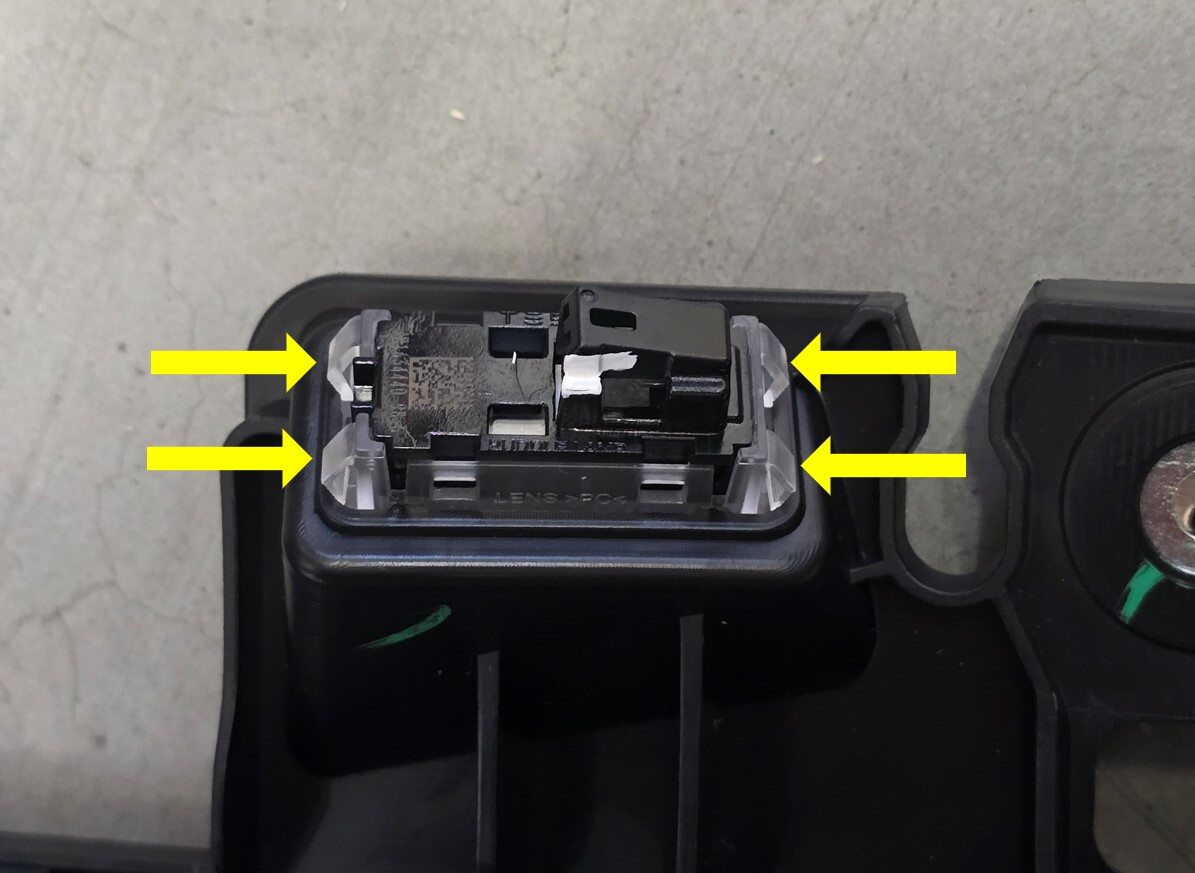

  6. 松开锁片(4 个),将路面照明灯从副驾位脚部空间隔音板上分离。

安装

  1. 紧固锁片(4 个),将路面照明灯安装到副驾位脚部空间隔音板上。
  2. 连接电气连接器,然后紧固将右侧脚部空间隔音板固定到仪表板支架的锁片(5 个)。
  3. 安装将右侧膝部气囊罩固定到车辆的紧固件(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • E10 套筒扳手
    图 2. LH 如图所示;RH 类似
  4. 连接电气连接器,然后将驾驶室右前地毯罩安装到右侧脚部空间隔音板上。
  5. 将右前座椅移回原位。
  6. 升起右侧前车窗,关闭右侧前车门。
