低压控制器 - 左 ((拆卸和安装))

校正代码 1715010301 FRT 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 低压控制器 - 左 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the ground harness to the LH A-pillar area
10 Nm (7.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 毫米深套筒
 重复使用
Bolt that attaches the LH body controller to the body
6 Nm (4.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
  • 10 毫米深套筒
 重复使用

拆卸

  1. 断开低压电池电源。请参阅低压电源（断开和连接）。
  2. 拆下左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  3. 拆下左侧脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。

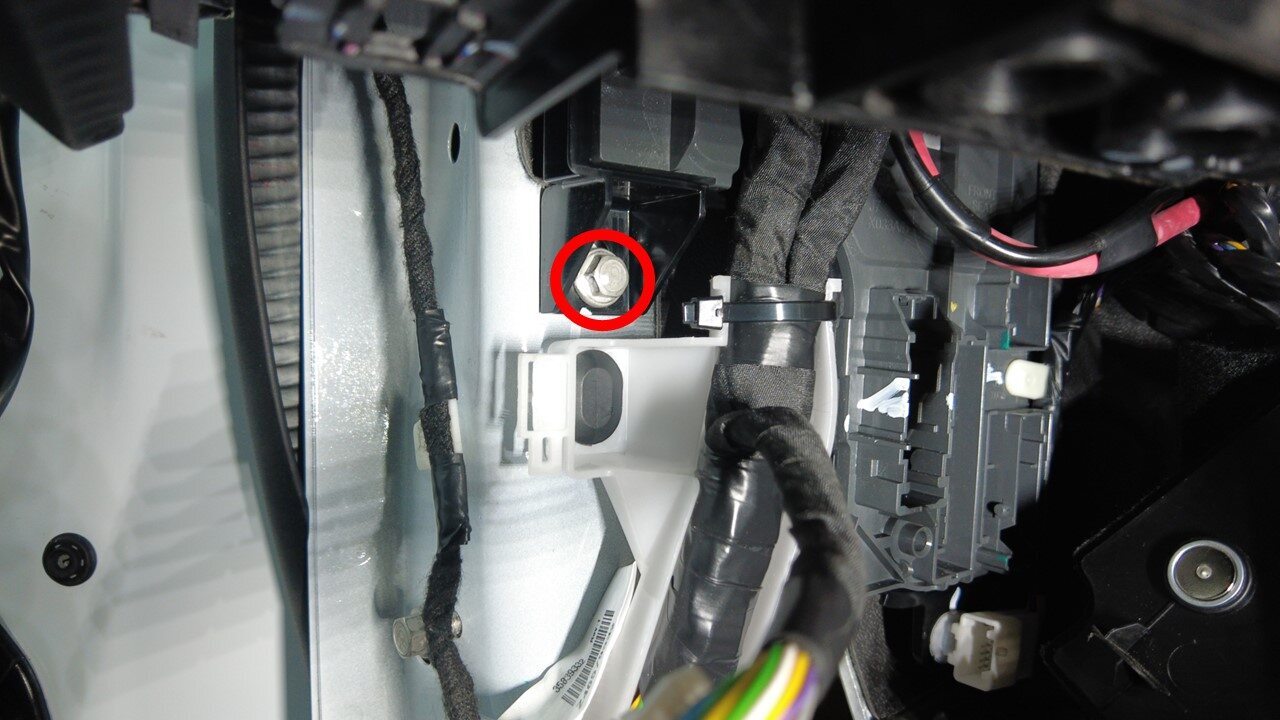

  4. 拆下将接地线束固定到左侧 A 柱区域的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

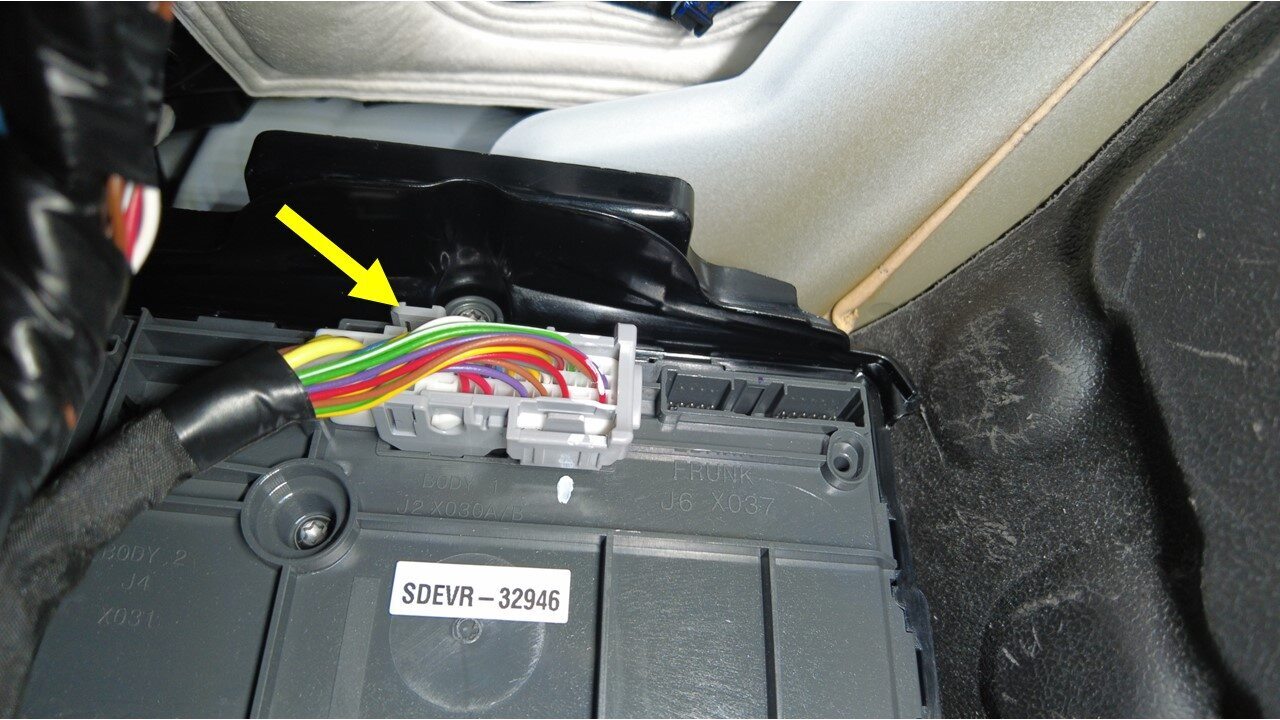

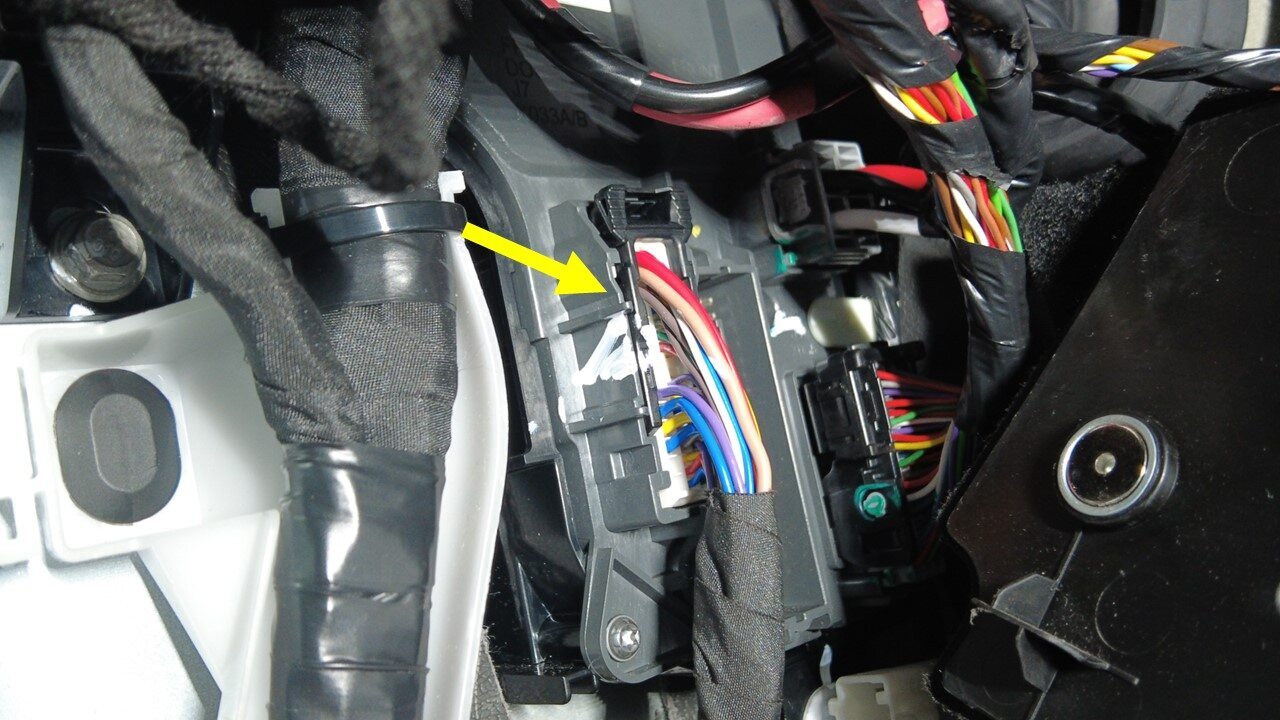

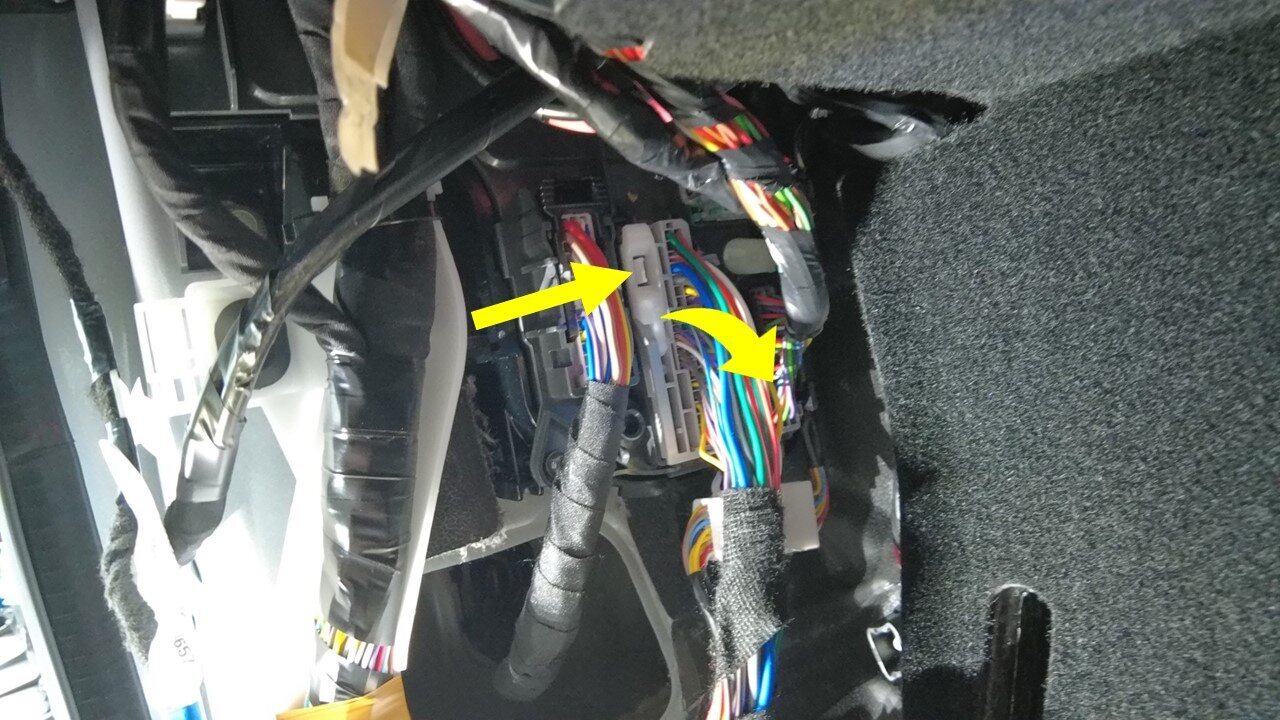

  5. 将左前座椅线束从左侧车身控制器上断开。

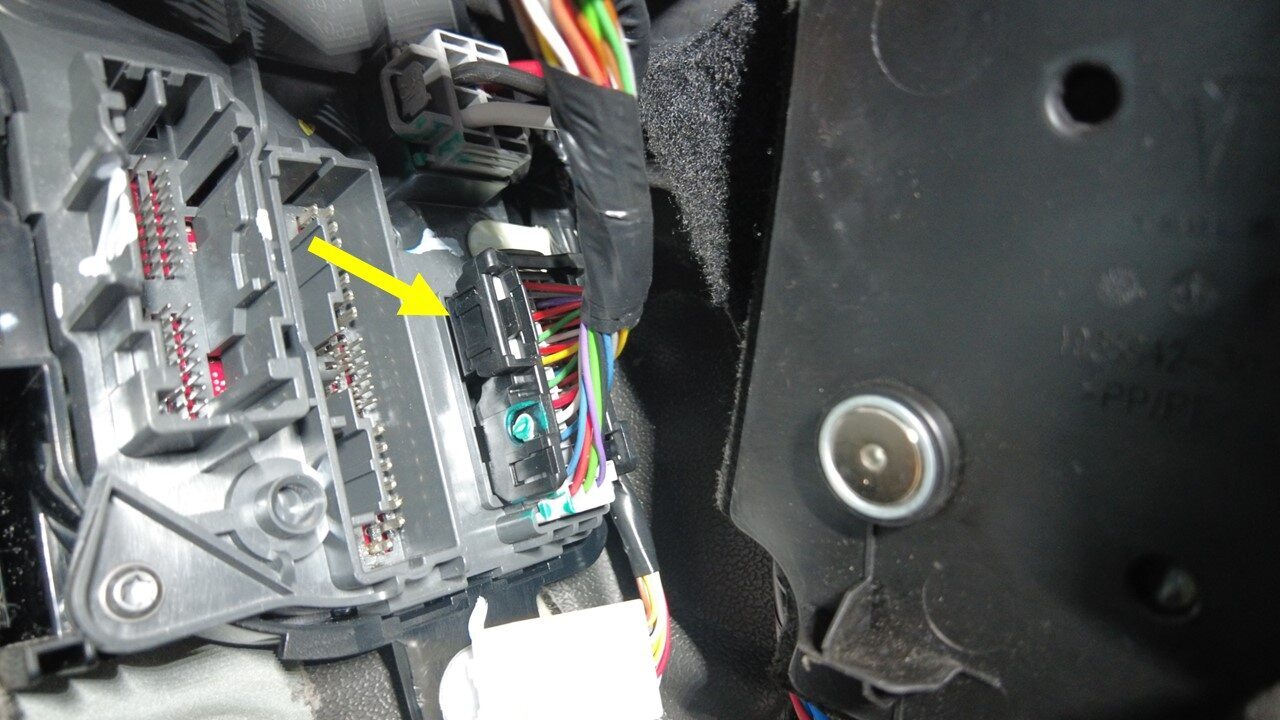

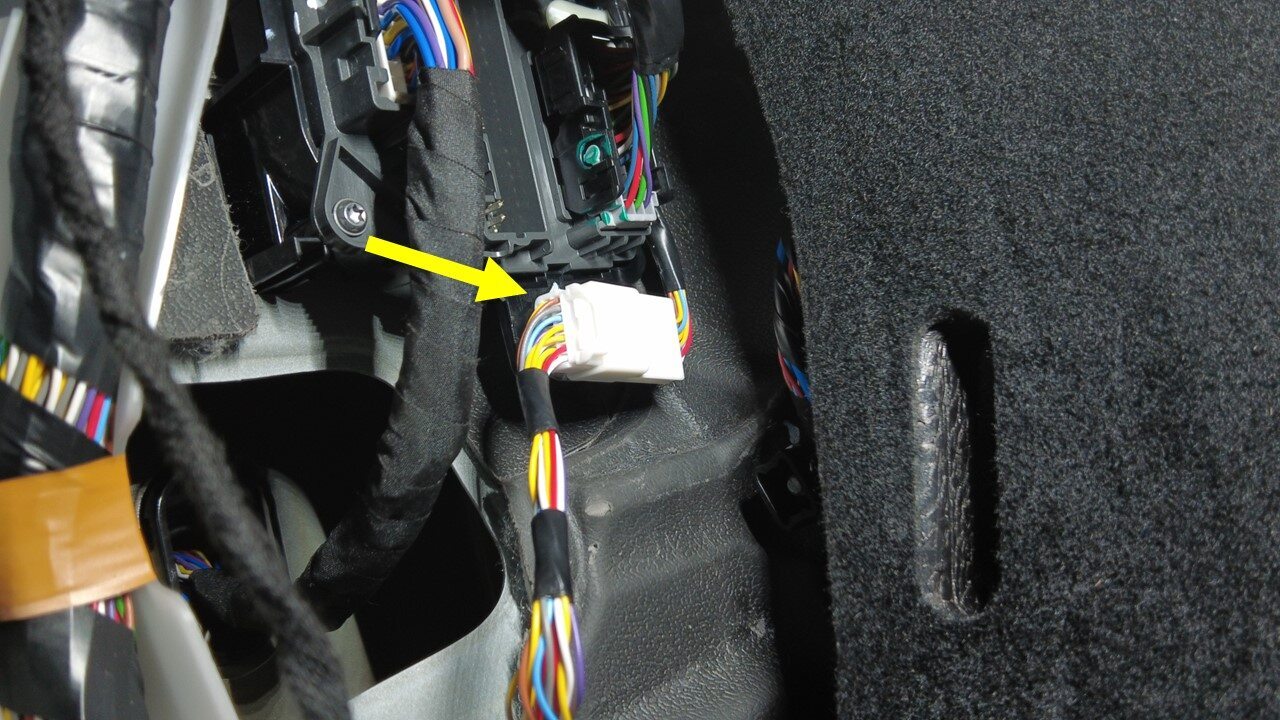

  6. 断开 J7 前车门连接器。

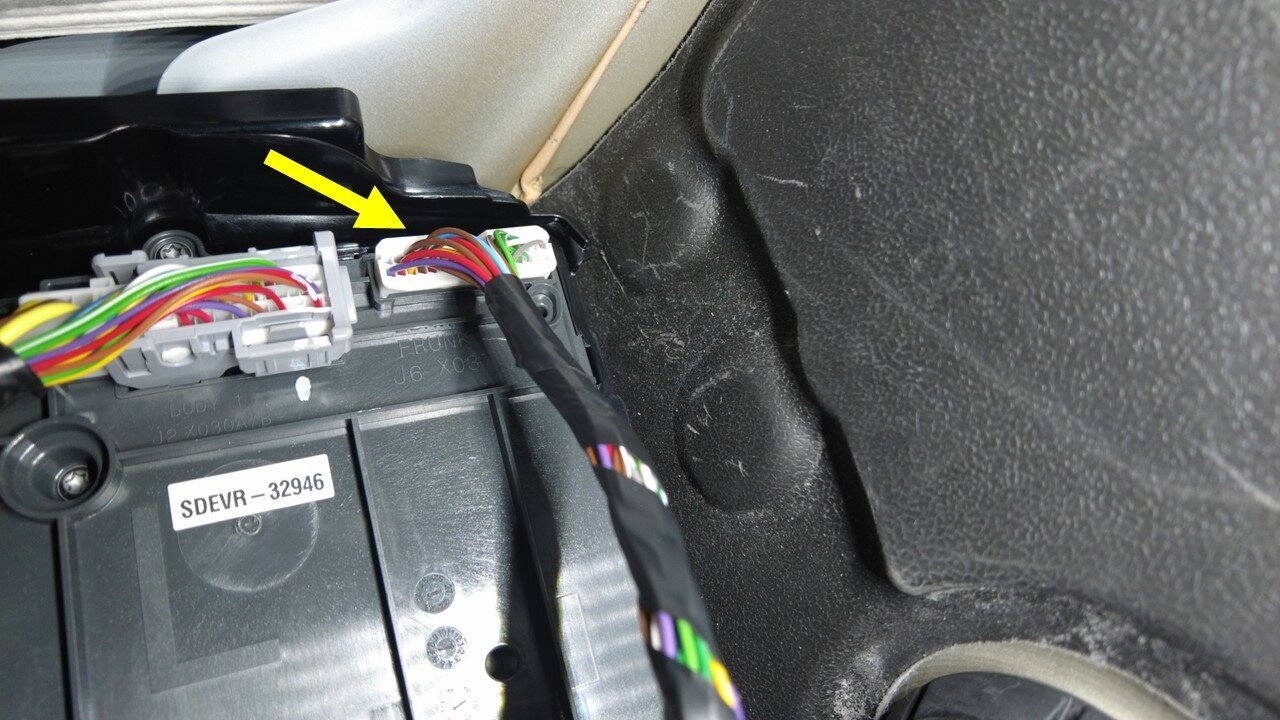

  7. 断开 J10 仪表板线束连接器。
  8. 断开 J11 暖通空调连接器。

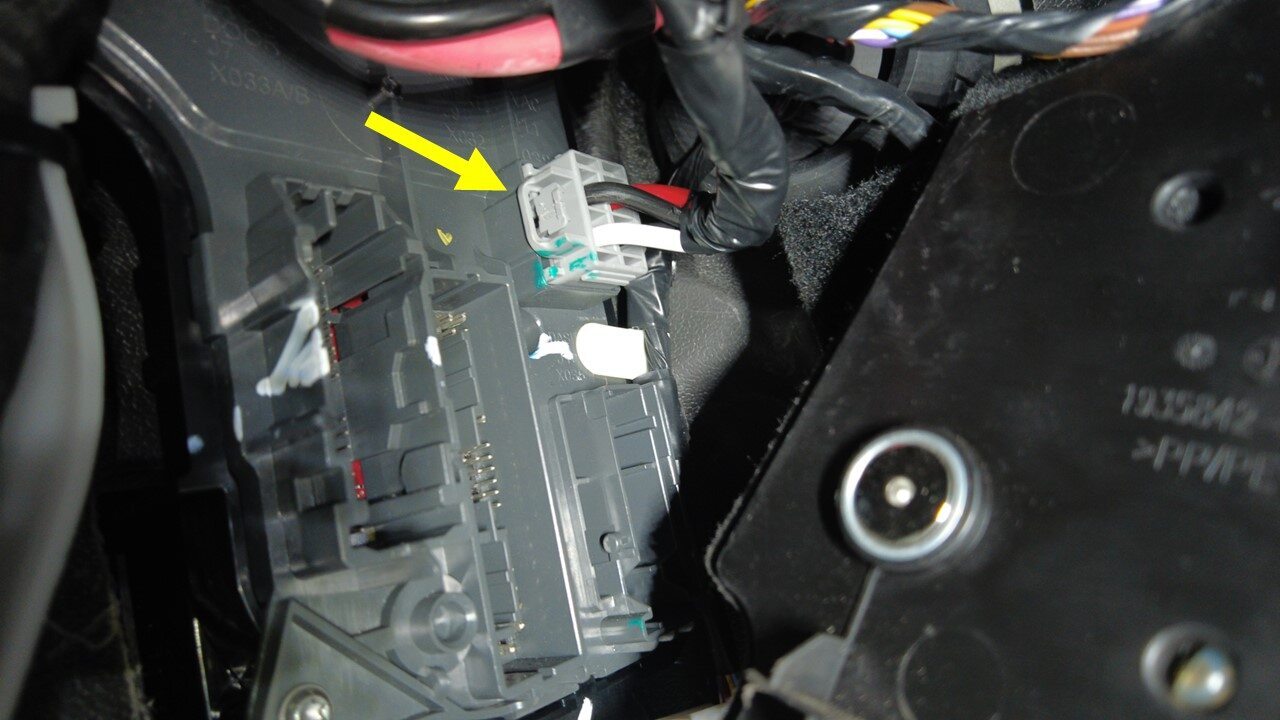

  9. 断开 J1 电源连接器。

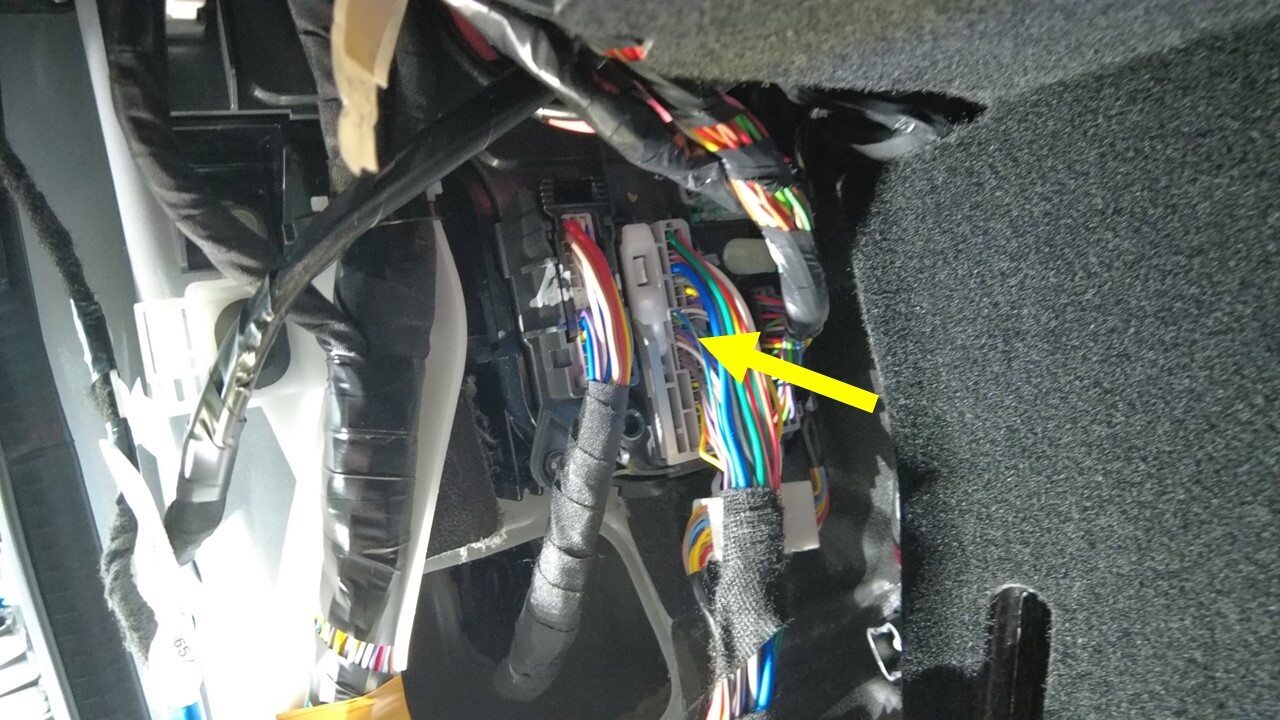

  10. 断开 J5 车身连接器。
  11. 断开 J6 前备箱连接器
  12. 断开 J2 车身连接器。

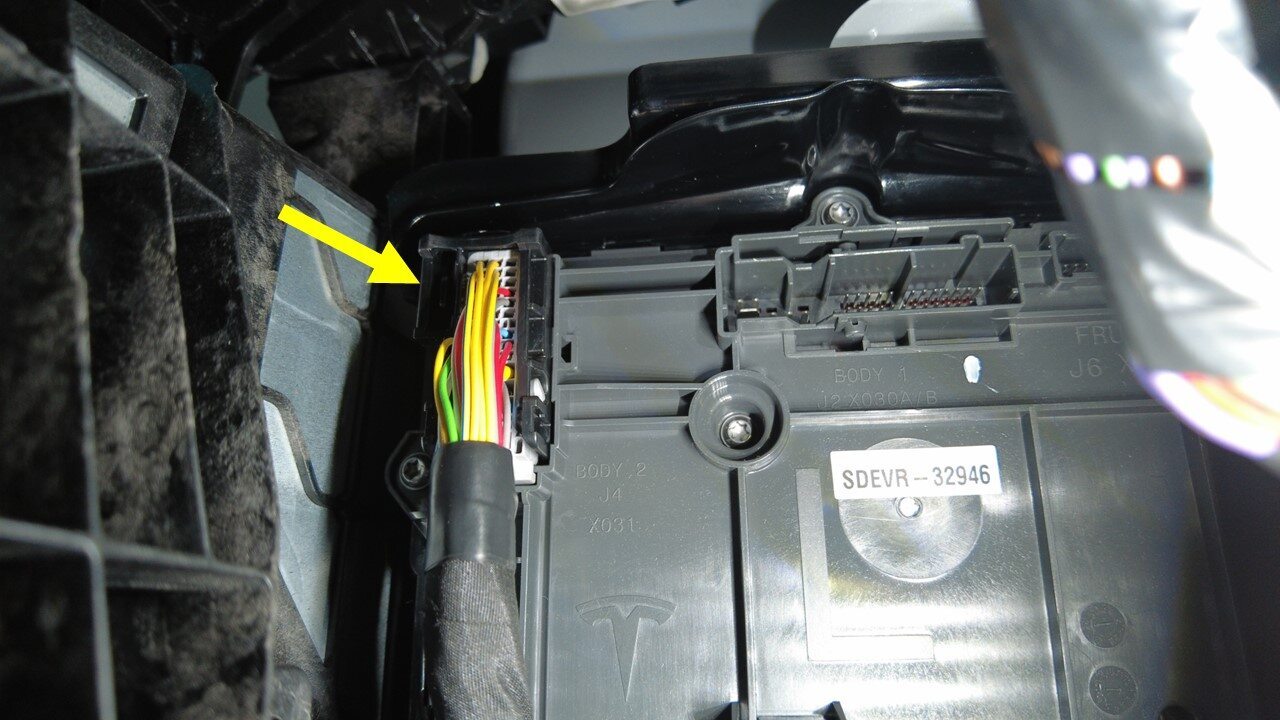

  13. 断开 J4 车身连接器。

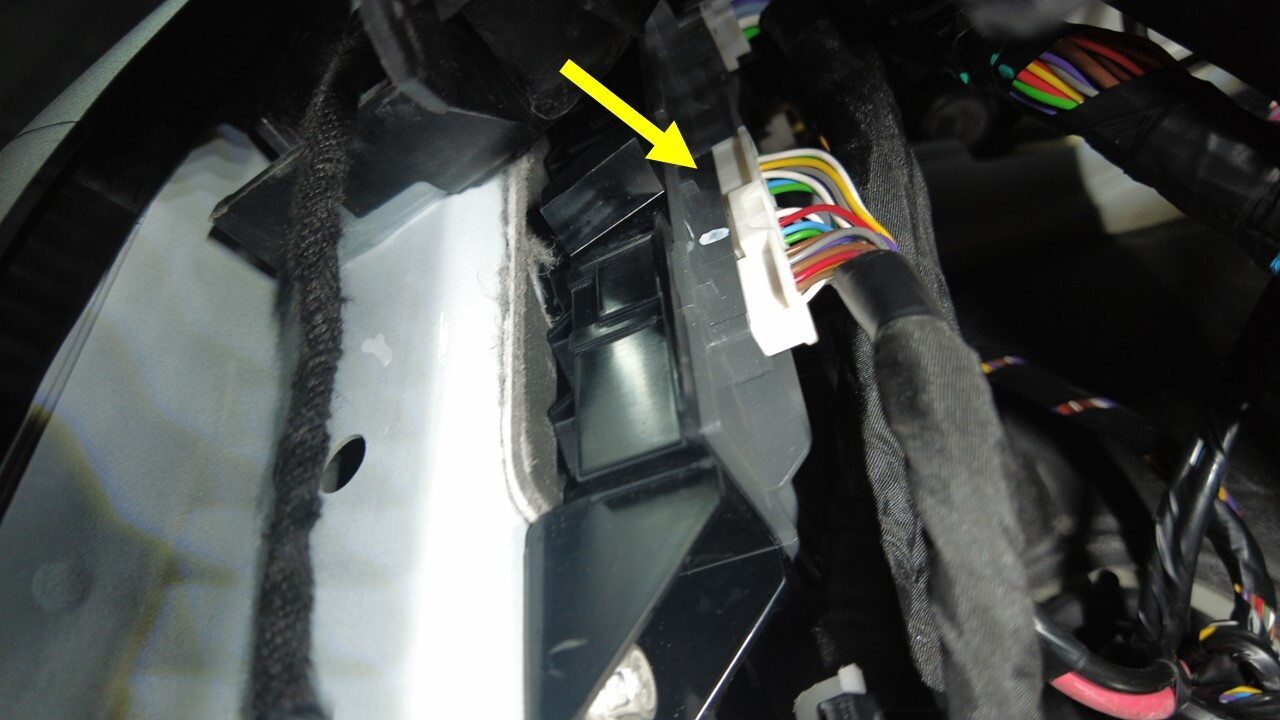

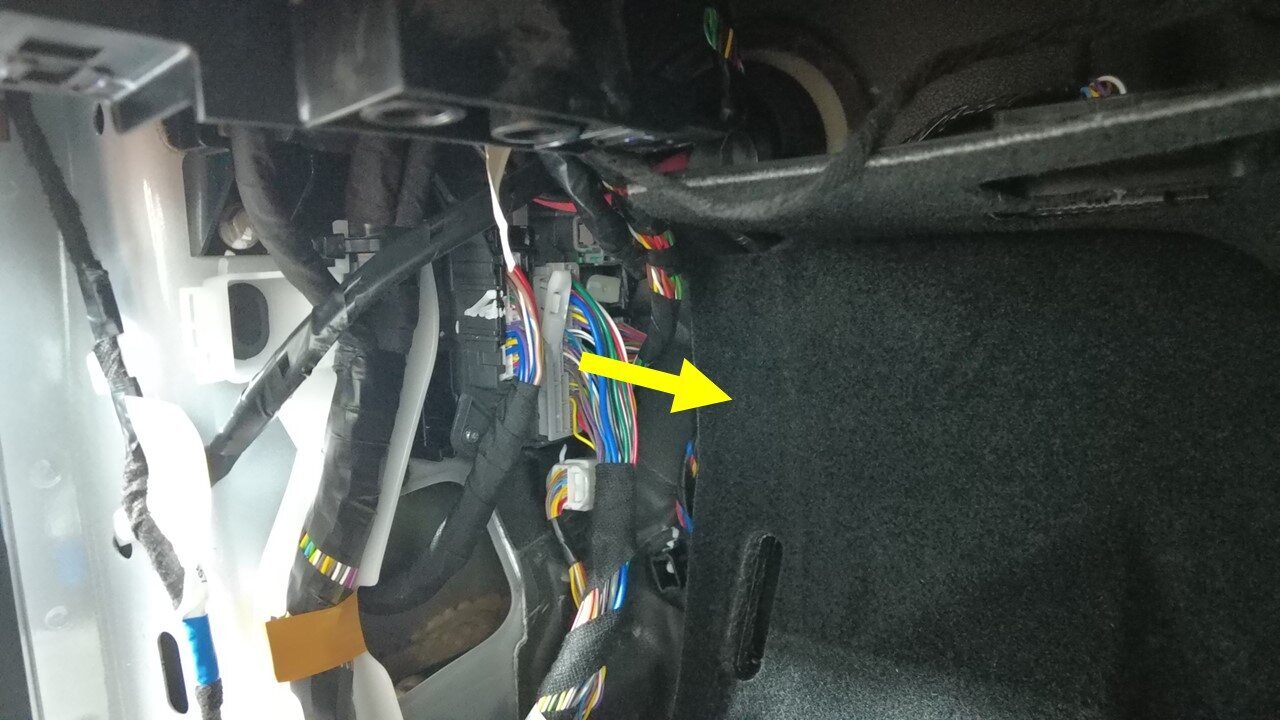

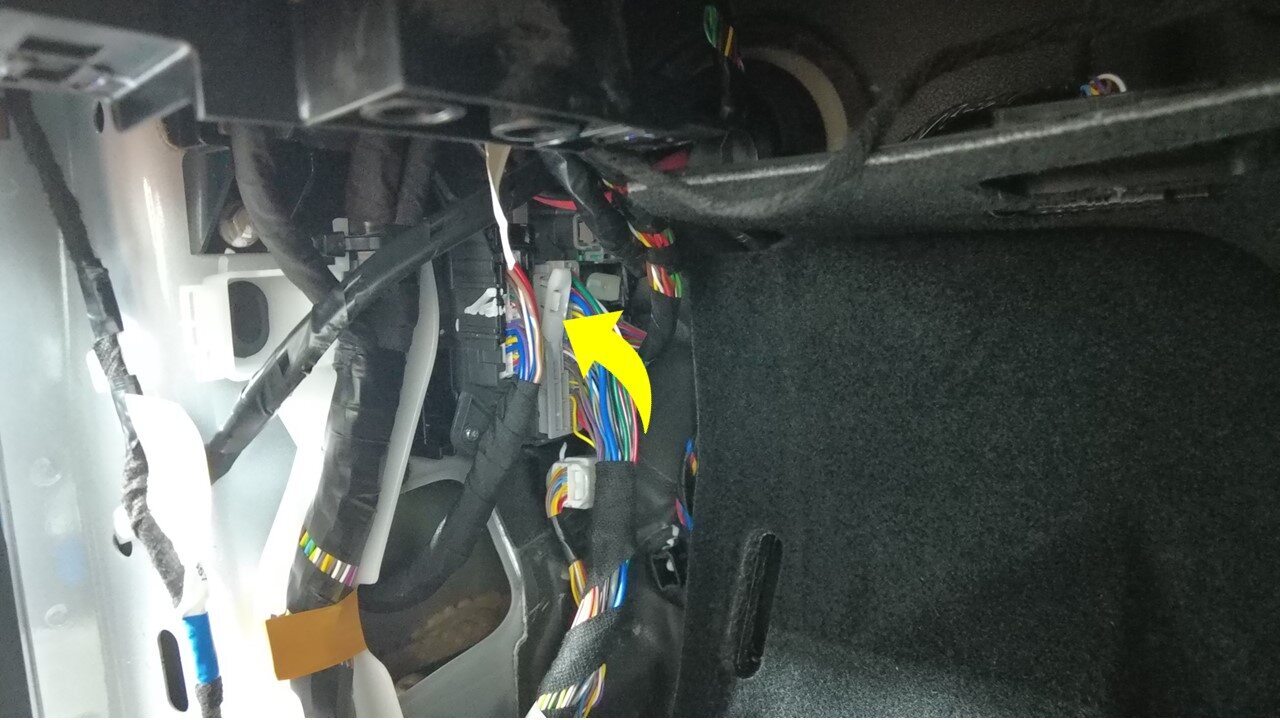

  14. 将前部线束白色连接器 X909 从左侧车身线束上断开。

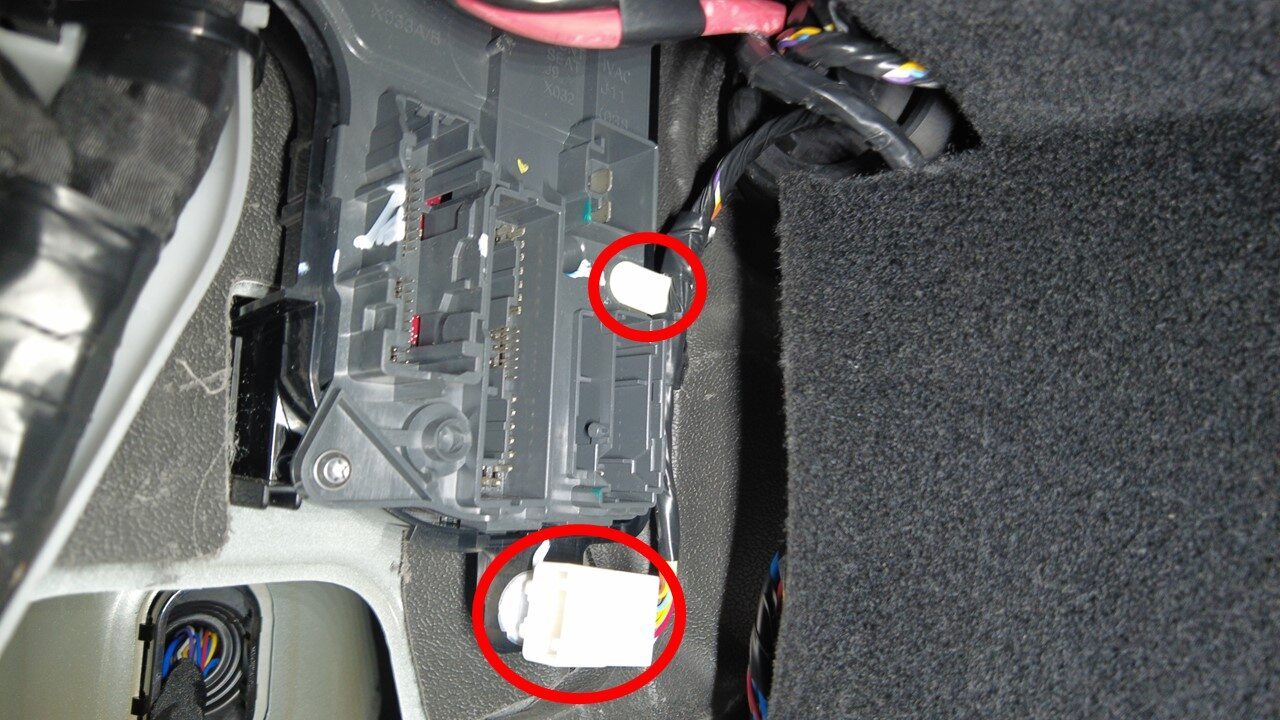

  15. 将线束夹（2 个）从左侧车身控制器上松开。
  16. 拆下将左侧车身控制器固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米深套筒

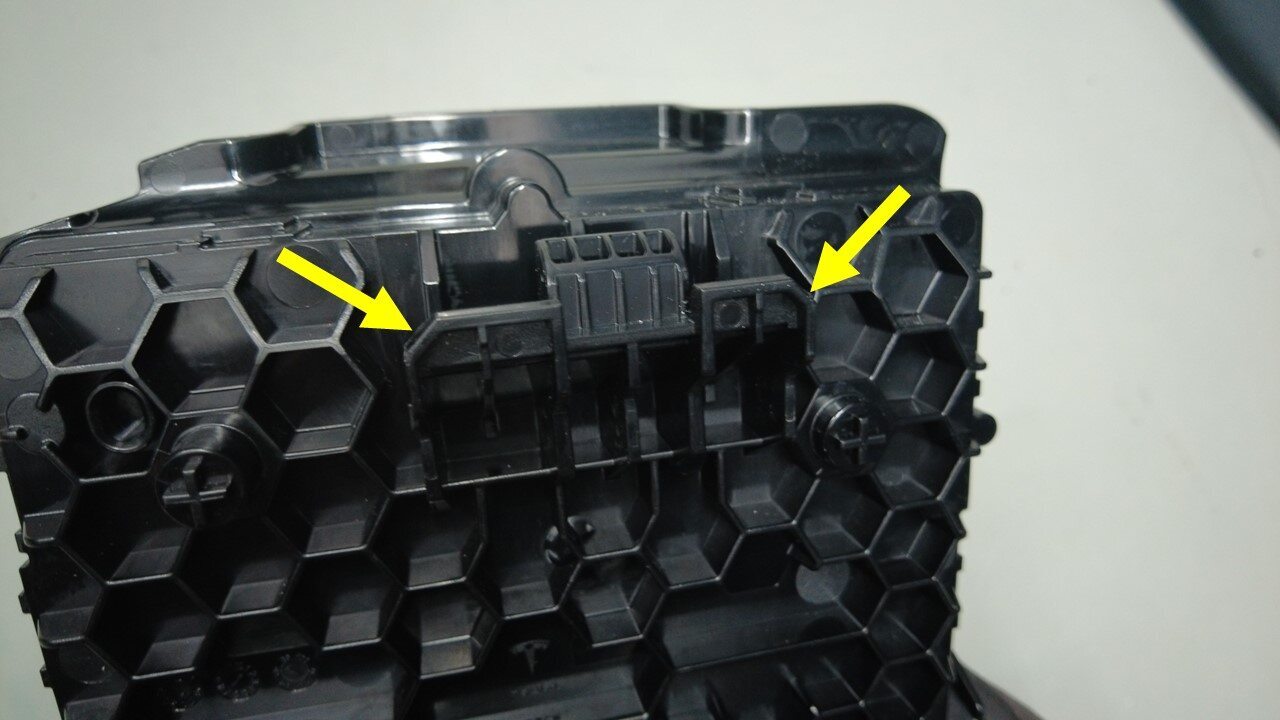

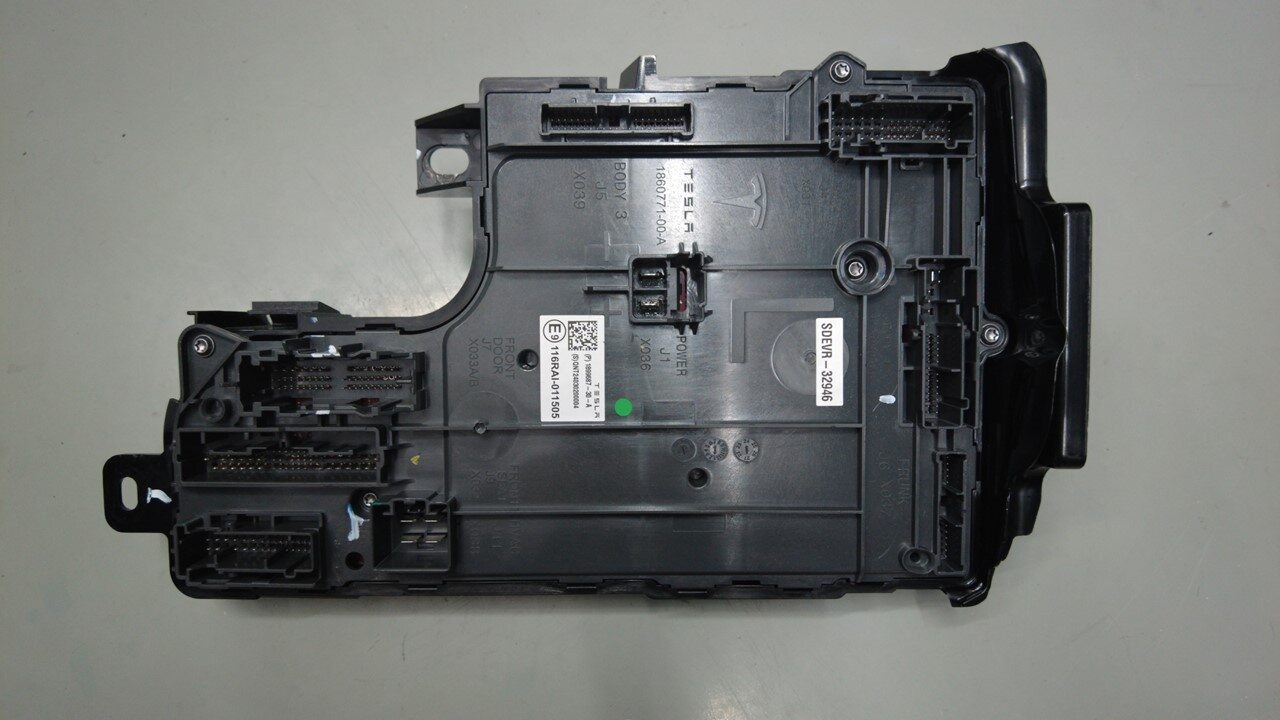

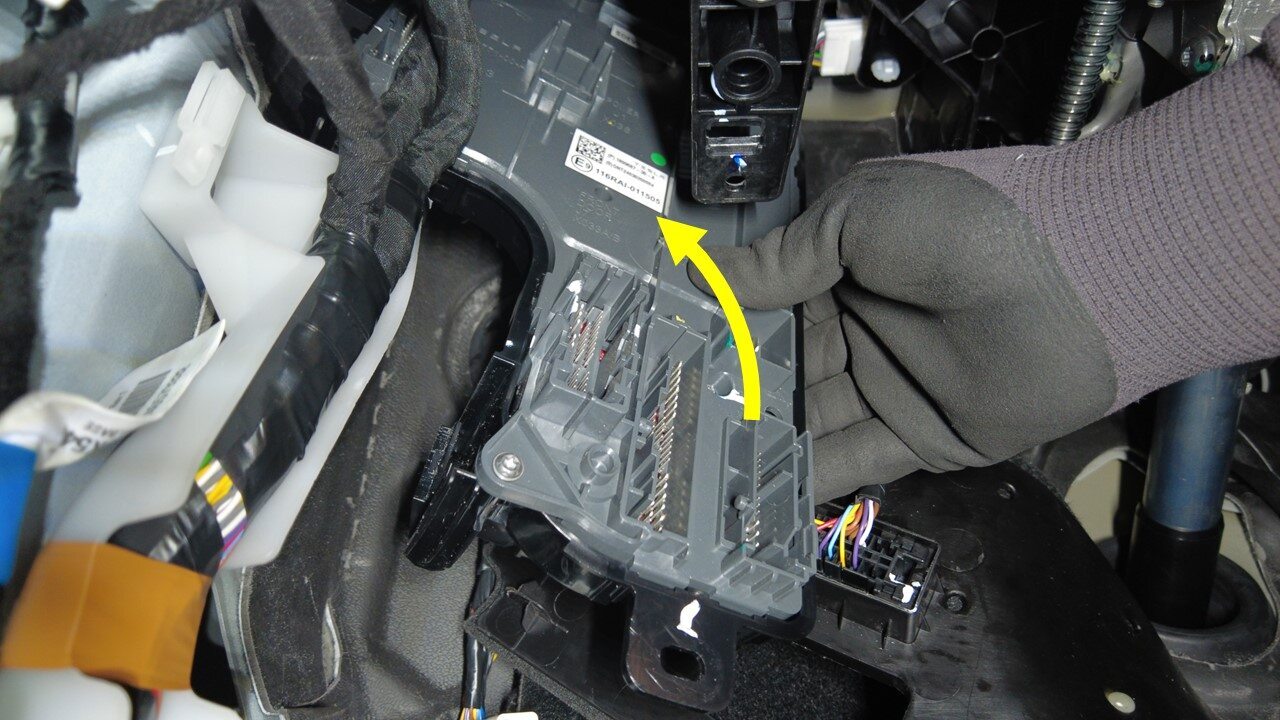

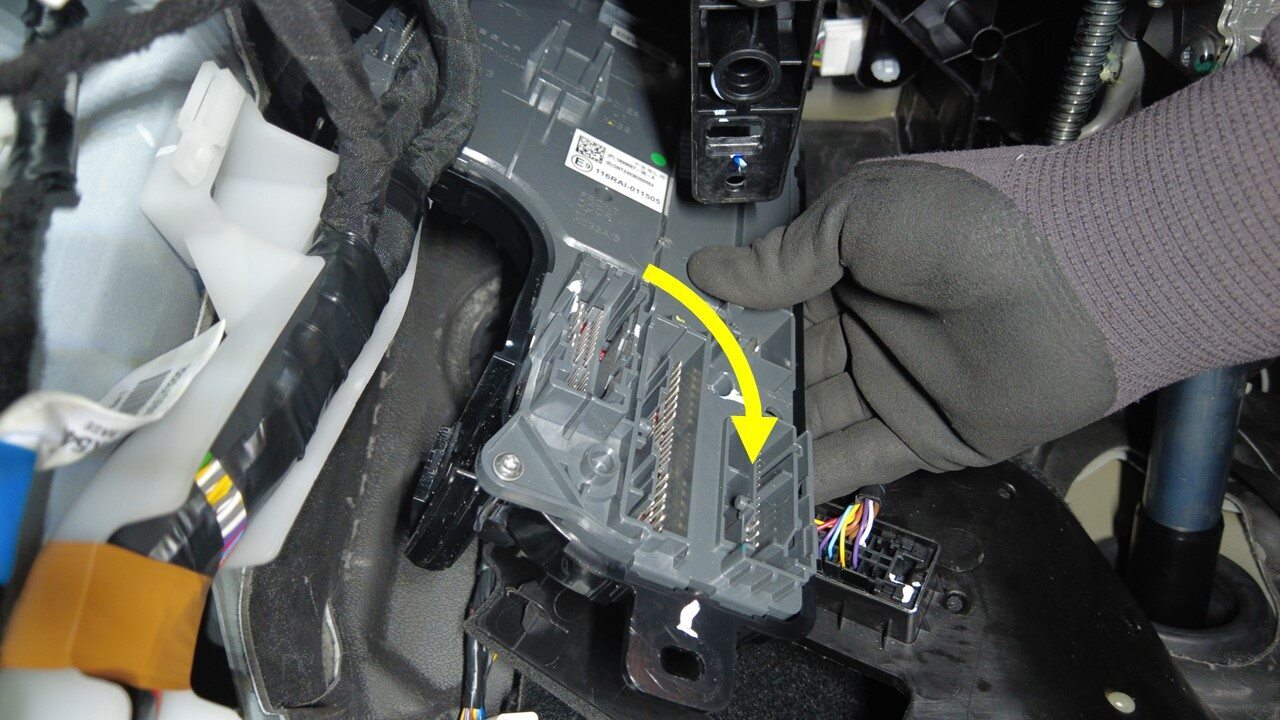

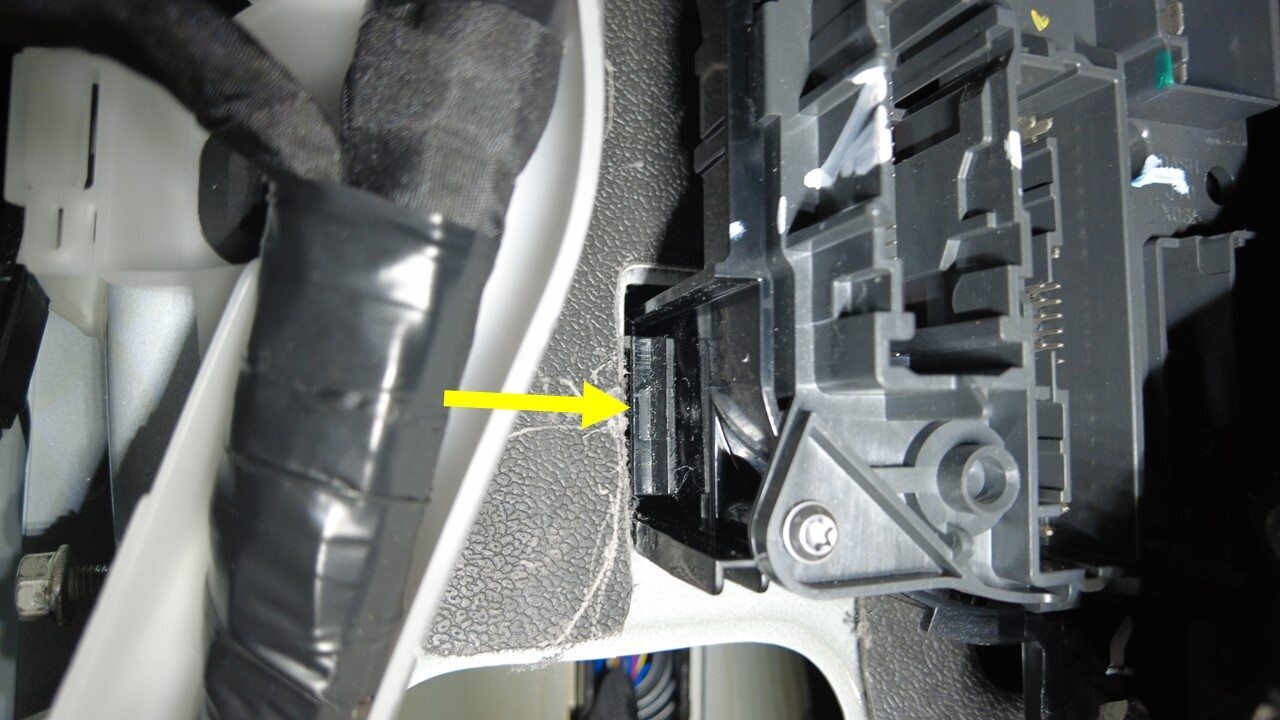

  17. 松开左侧控制器卡子，向下滑动控制器以松开锁片（2 个），然后将左侧控制器从仪表板下方移出。

安装

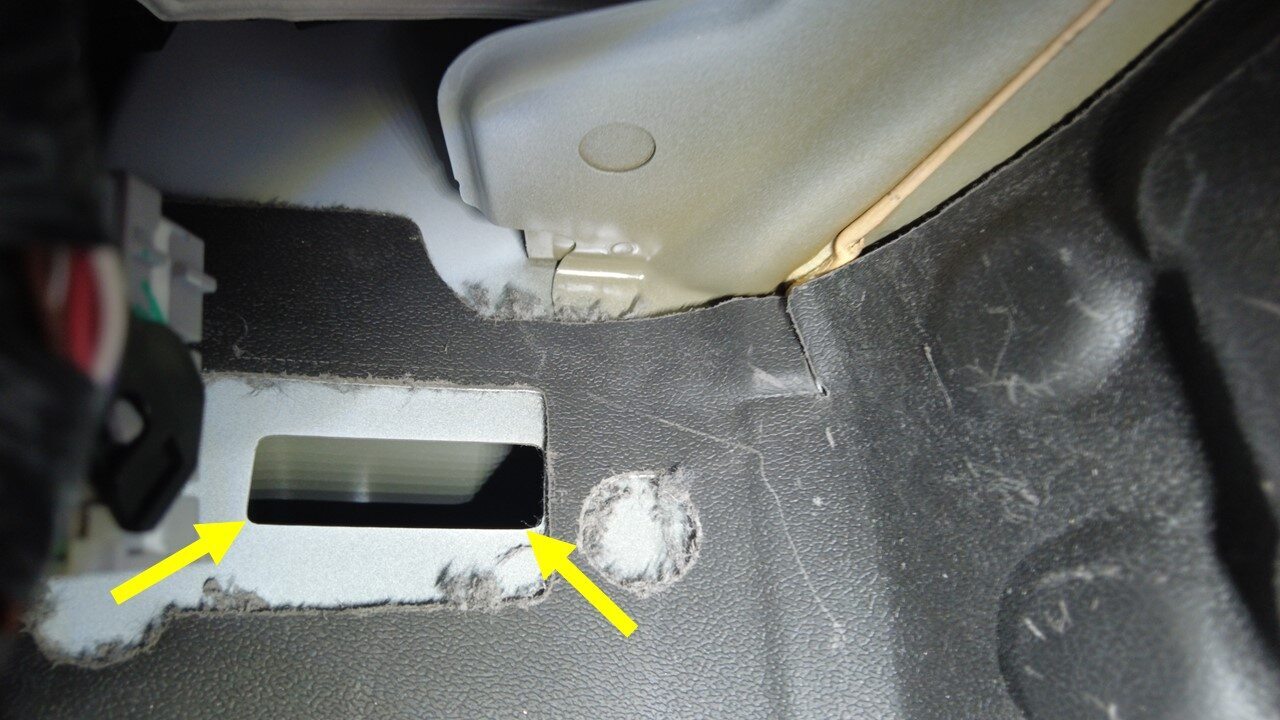

  1. 将左侧控制器向上移动，放入仪表板内，将锁片（2 个）置入白车身开口，然后使用卡子将控制器固定到车身。
  2. 安装将左侧车身控制器固定到车身的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米深套筒
  3. 将线束夹（2 个）紧固到左侧车身控制器上。
  4. 将前部线束白色连接器 X909 连接到左侧车身线束。
  5. 连接 J4 车身连接器。
  6. 连接 J2 车身连接器。
  7. 连接 J6 前备箱连接器。
  8. 连接 J5 车身连接器。
  9. 连接 J1 电源连接器。
  10. 连接 J11 暖通空调连接器。
  11. 连接 J10 仪表板线束连接器。
  12. 连接 J7 车门连接器。
  13. 将左前车门线束连接到左侧车身控制器。
  14. 安装将接地线束固定到左侧 A 柱区域的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  15. 安装左侧脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。
  16. 安装左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  17. 连接低压电池电源。请参阅低压电源（断开和连接）。
