防撞罐总成 - 左 ((拆卸和安装))

校正代码 1001030202 FRT 1.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Start Thermal Fill/Drain,然后选择Run以启动例行程序。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))
  7. 拆下冷却风扇模块。请参阅冷却风扇模块 ((拆卸和更换))
  8. 拆下前保险杠梁总成。请参阅前保险杠防撞梁 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将左右加速计传感器和保险杠梁泡沫从前保险杠梁总成上拆下。

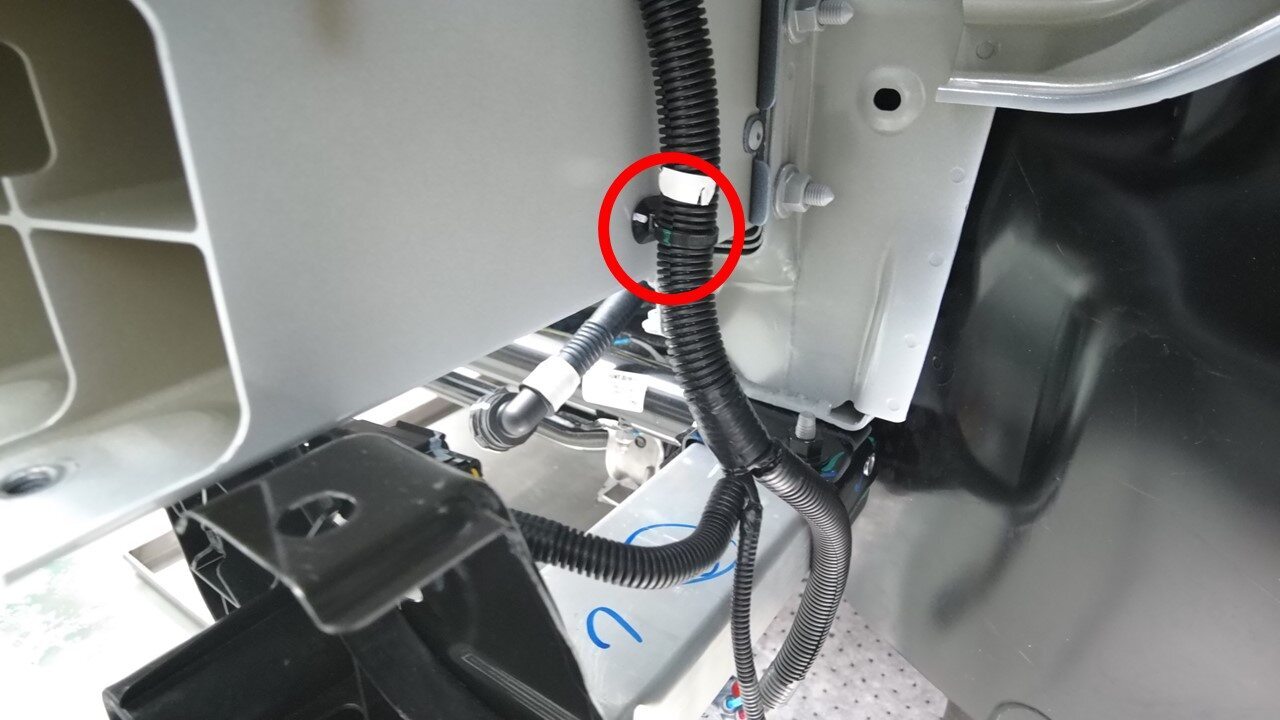

  9. 松开将左侧主线束固定到左前防撞罐上部的夹子。

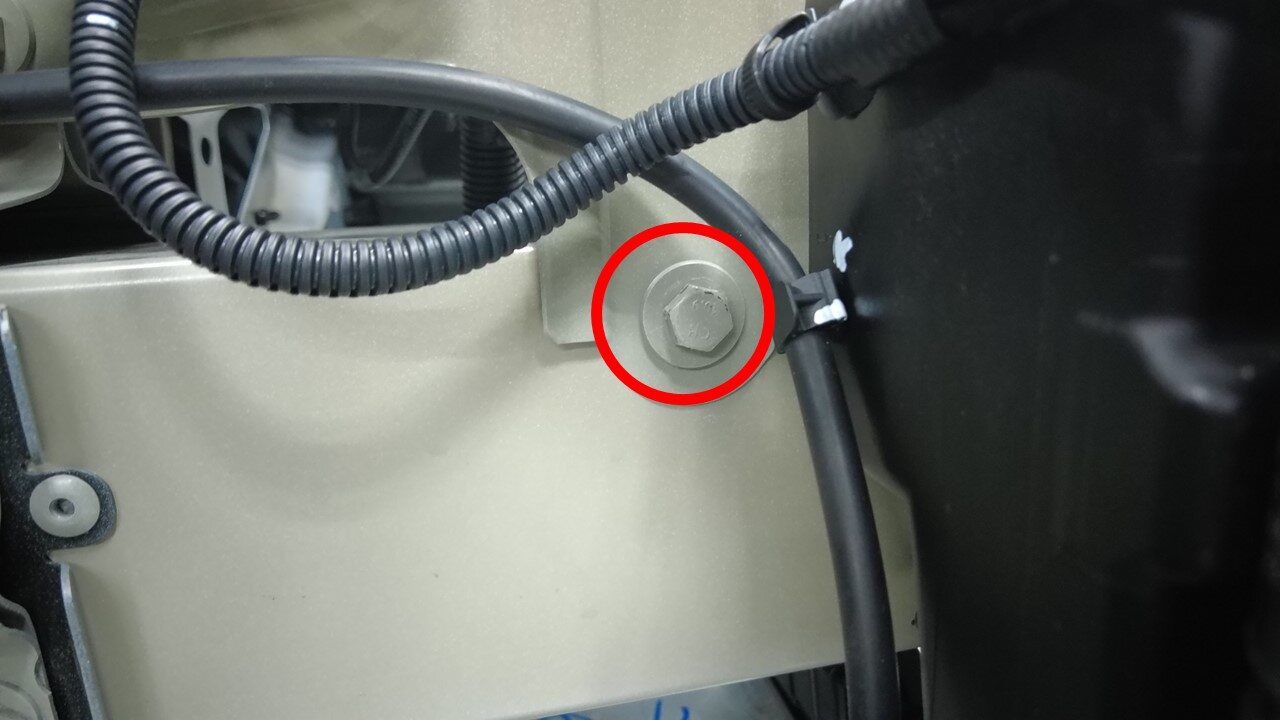

  10. 拆下将左前上防撞罐固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

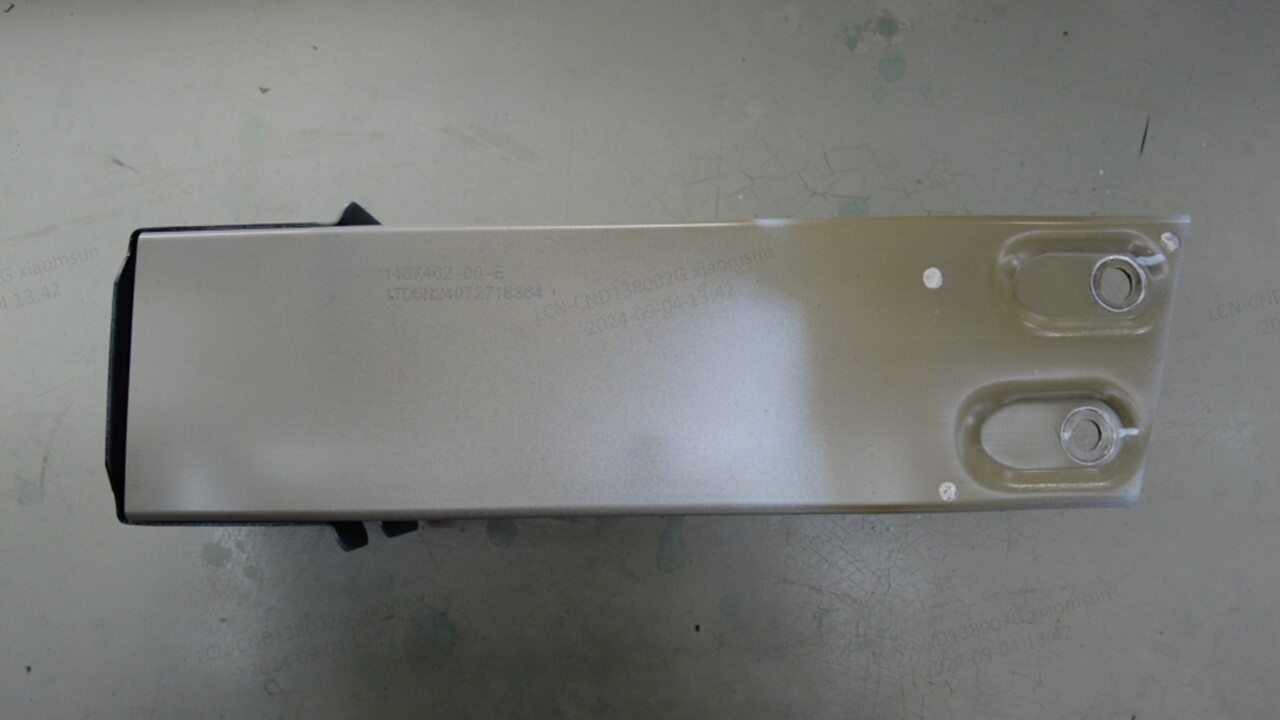

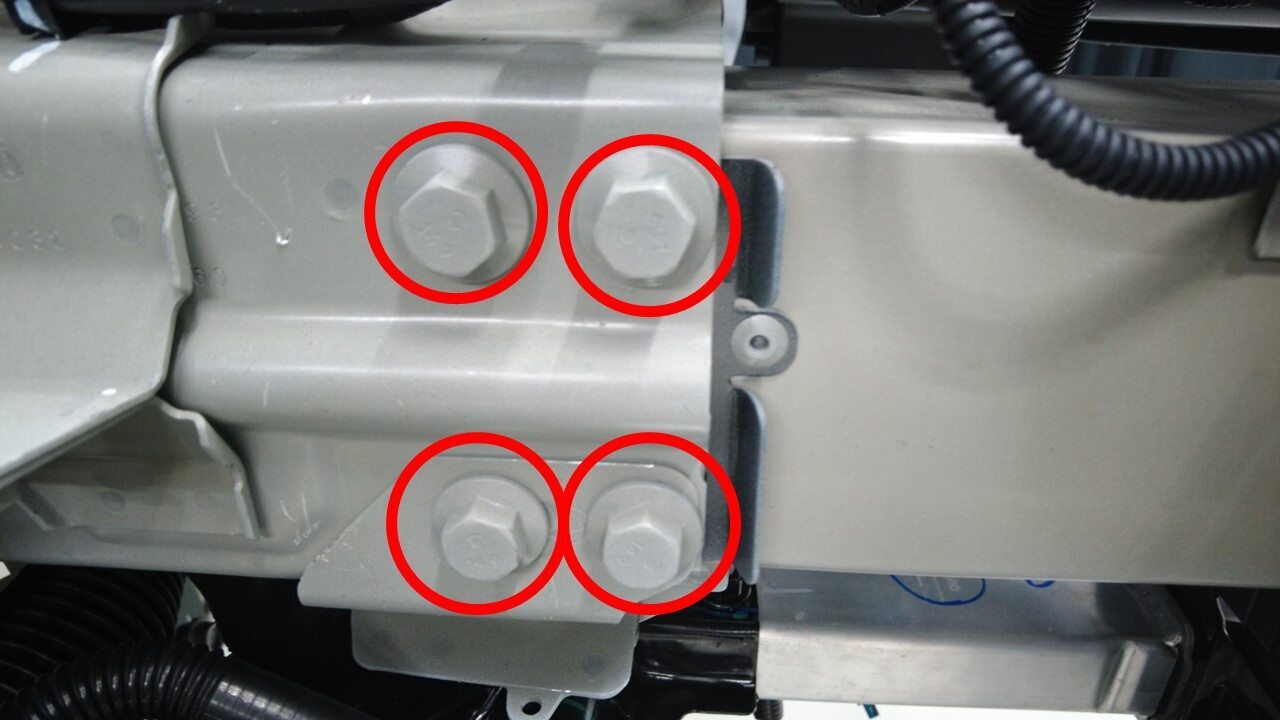

  11. 拆下并弃用将左前上防撞罐固定到车辆的螺栓(4 个),然后将防撞罐从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

安装

  1. 将左前上防撞罐放置到车辆上,然后安装新的螺栓(4 个),将防撞罐固定到车辆。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  2. 安装将左前上防撞罐固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
  3. 安装将左侧主线束固定到左前防撞罐上部的夹子。
  4. 安装前保险杠梁总成。请参阅前保险杠防撞梁 ((拆卸和更换))
  5. 安装冷却风扇模块。请参阅冷却风扇模块 ((拆卸和更换))
  6. 安装前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))
  7. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
  8. 连接低压电池。请参阅低压电源(断开和连接)
  9. 解锁车辆网关。请参阅网关(解锁)
  10. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动例行程序,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  11. 安装前裙板。请参阅前底板 - 前饰板裙板(拆卸和更换)
  12. 安装左前和右前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  13. 安装中央前照灯。请参阅灯带 - 前(拆卸和安装)
  14. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  15. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  16. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  17. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  18. 退出“维护模式”。请参阅维护模式
  19. 升起左前车窗,关闭左前车门。
  20. 将车辆从举升机上移走。
