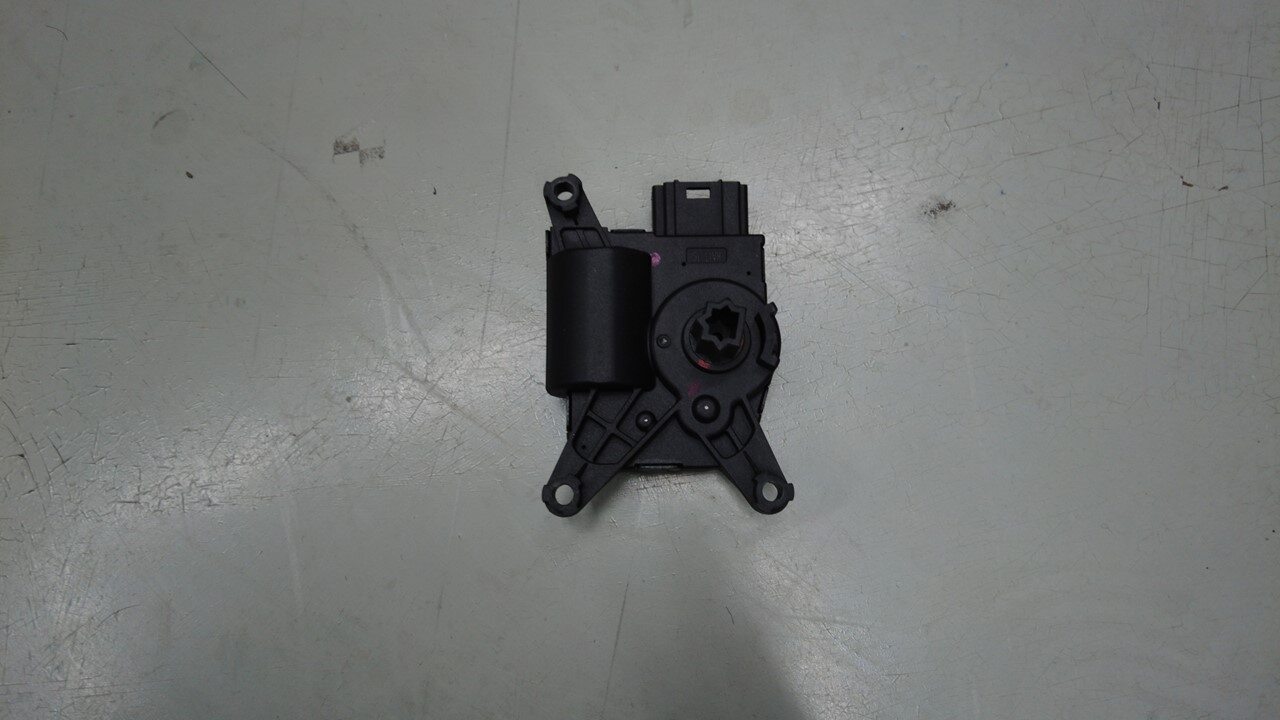

HVAC - 上部和下部执行器 - Model Y ((拆卸和安装))

校正代码 1810011401 FRT 0.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： HVAC - 上部和下部执行器 - Model Y ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定上部模式传动装置的螺钉（2 个）
1.25 Nm (.9 lbs-ft)
  • 6 毫米套筒
  • 4 英寸加长件
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下仪表板右侧气波管道。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。

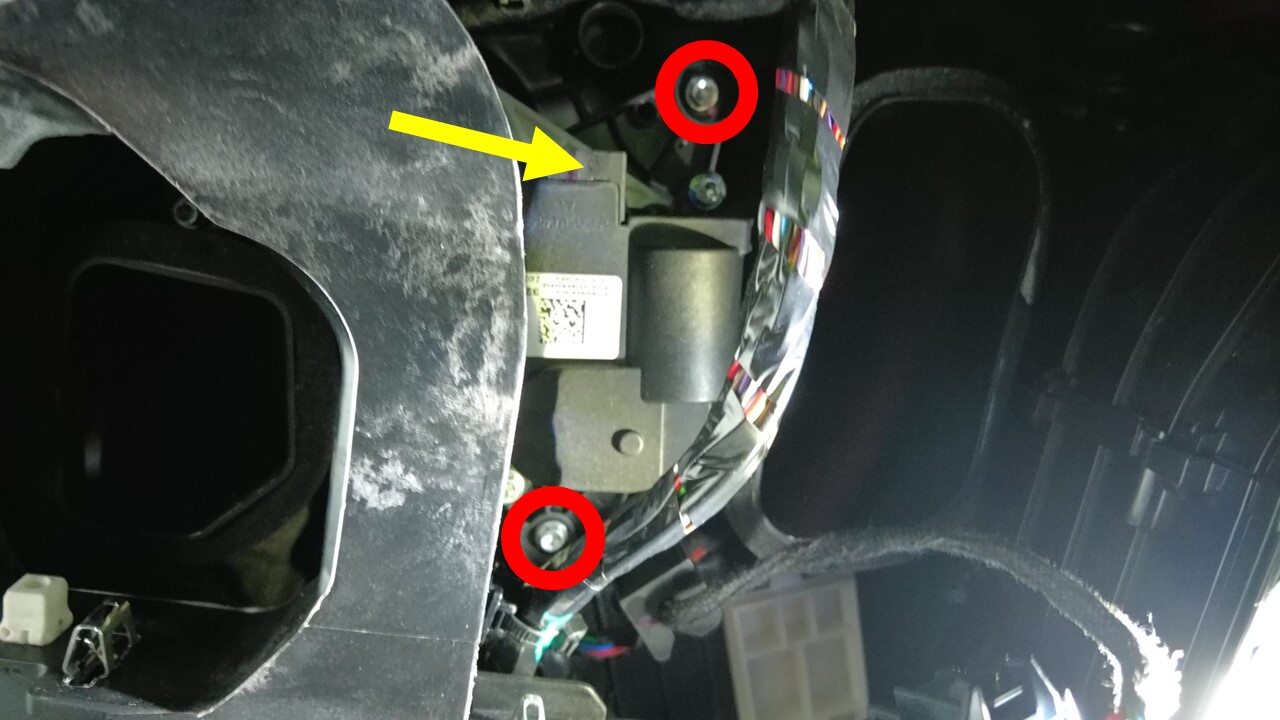

  2. 拆下用于固定上部模式传动装置的螺钉（2 个），断开连接器，然后拆下传动装置。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

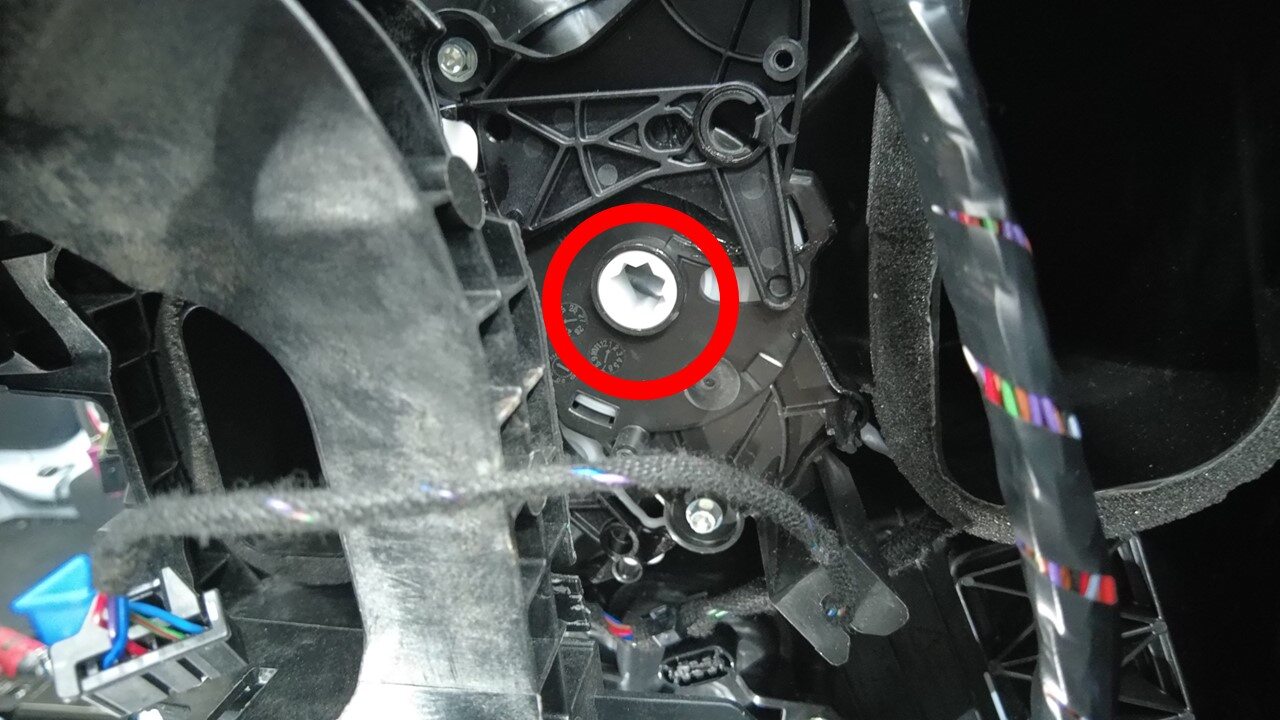

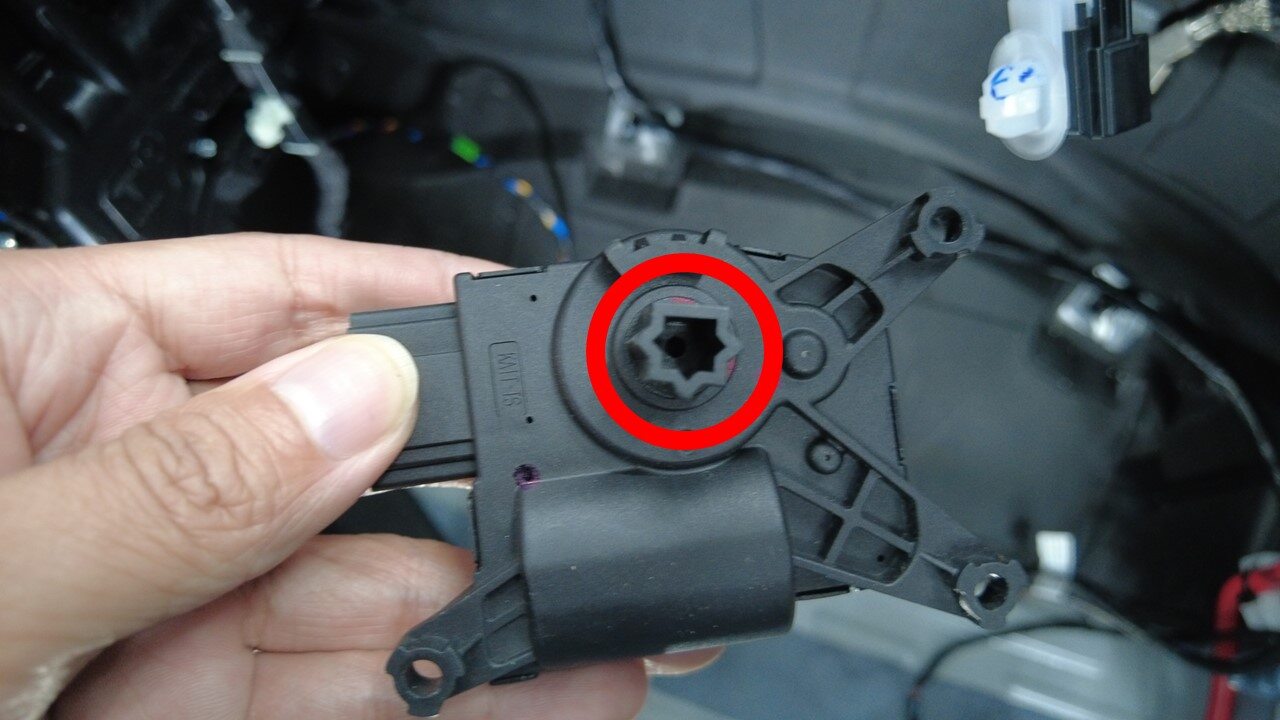

  1. 将上部模式传动装置插入键槽，连接传动装置连接器，然后安装用于固定传动装置的螺钉（2 个）。
    1.25 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 安装仪表板右侧气波管道。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。
