2nd Row - Recliner Motor - LH - 60P ((拆卸和更换))

校正代码 1305031102 FRT 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格2nd Row - Recliner Motor - LH - 60P ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将靠背倾角调节电机固定到左侧座椅靠背框架的螺栓
5 Nm (3.7 lbs-ft)
  • 棘轮/扭矩扳手
  • T30 梅花套筒
重复使用

拆卸

  1. 将左侧座椅总成从车辆上拆下。请参阅2nd Row Seat 5 Seater - LH ((拆卸和安装))
  2. 将左侧座椅靠背总成从座椅滑轨上拆下。请参阅2nd Row Seat Assemblies - 2nd Row Seat Back Assembly - LH ((拆卸和更换))

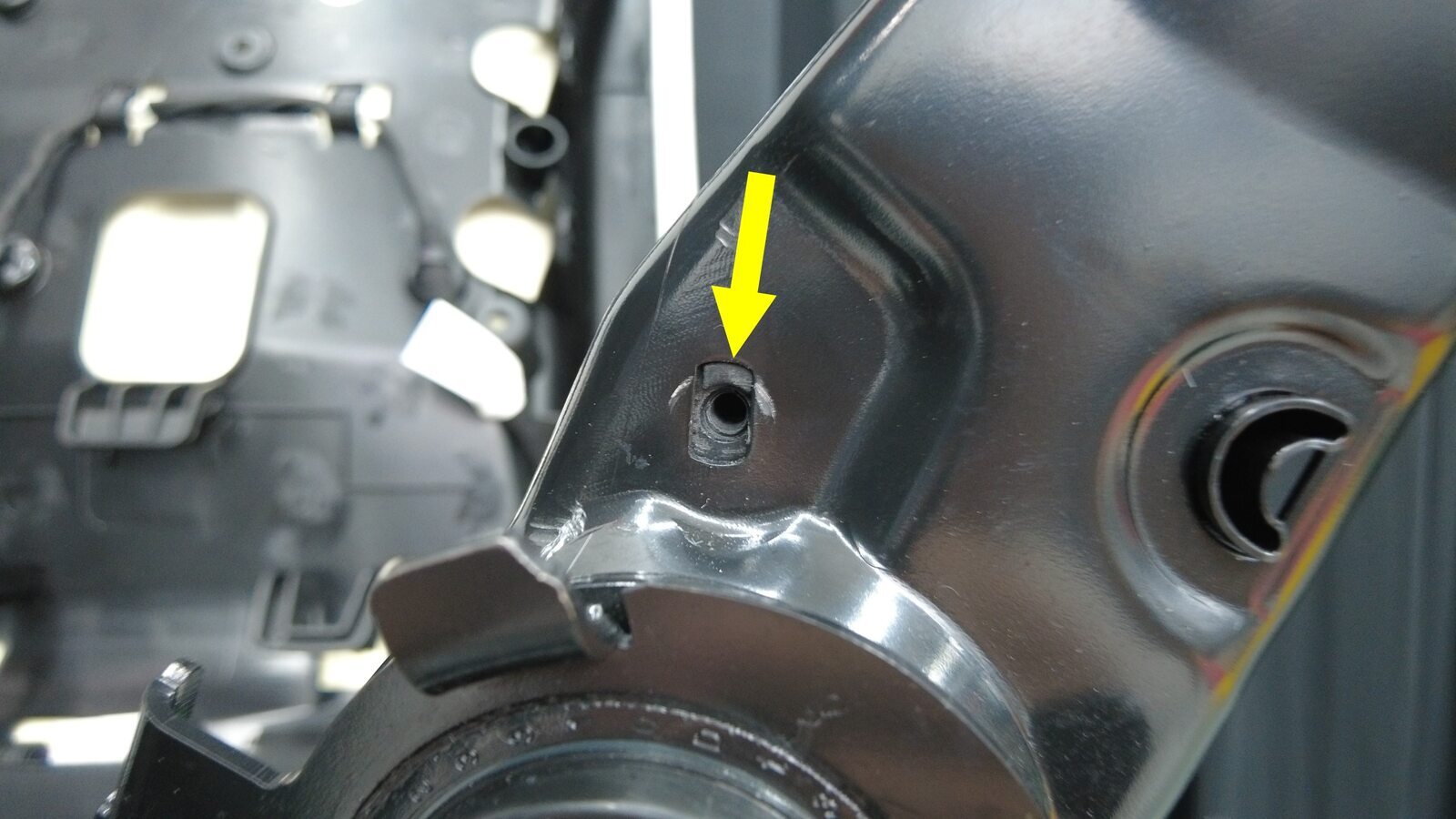

  3. 拆下将靠背倾角调节电机固定到左侧座椅靠背框架的螺栓。
    s
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T30 梅花套筒

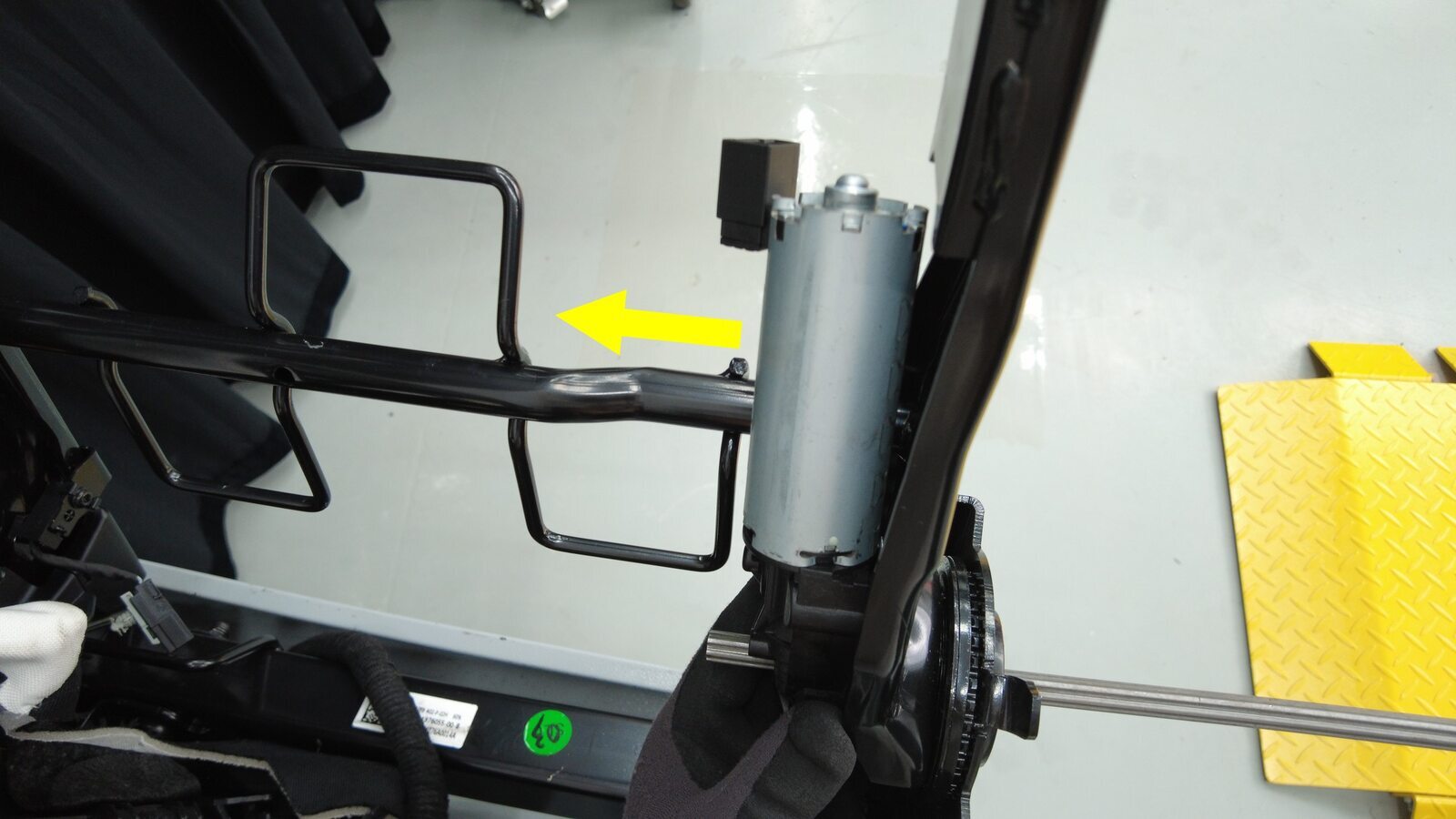

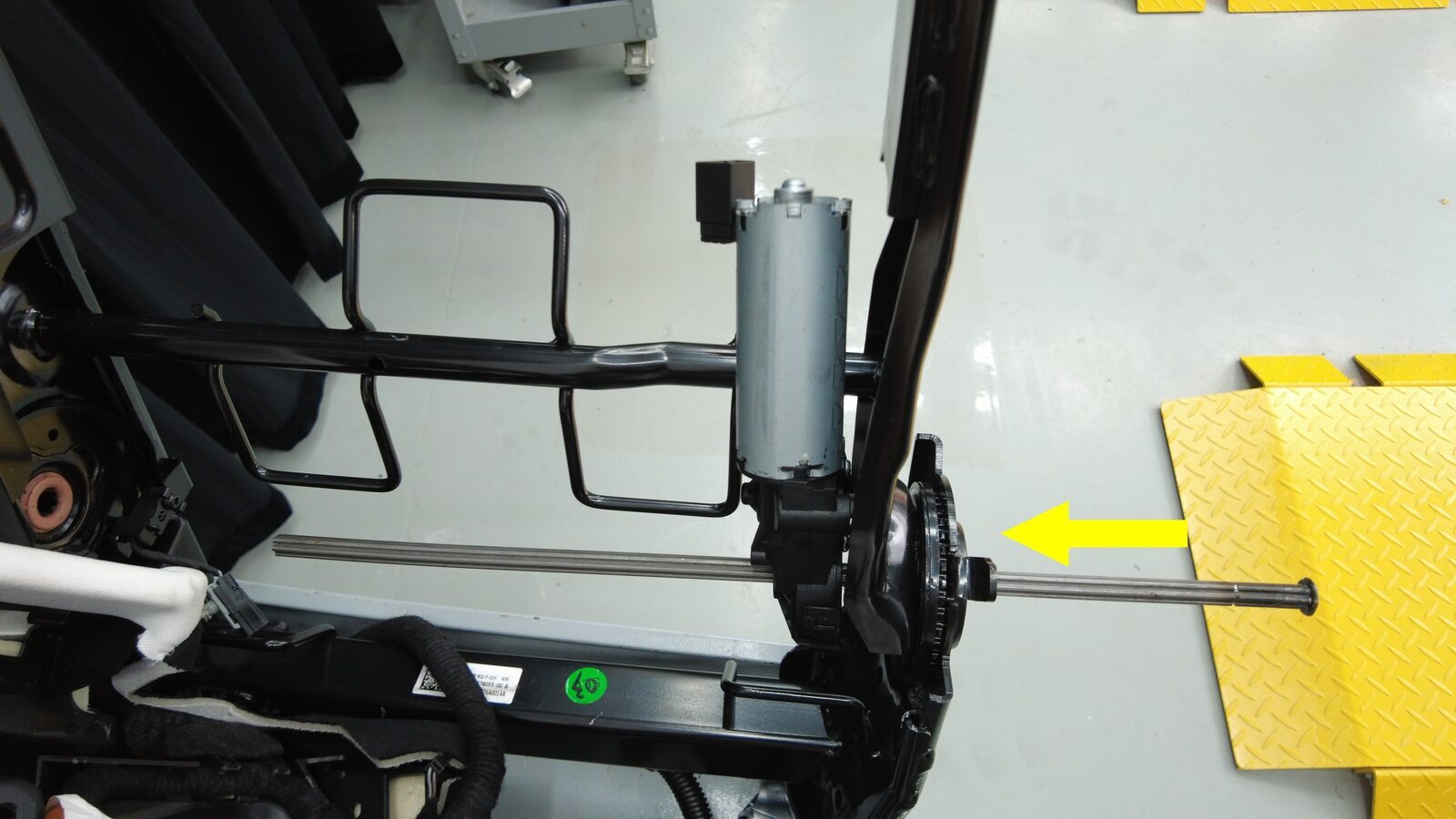

  4. 沿左侧座椅靠背倾角调节轴方向将电机向内推动。
    Informational PurposesAn informational icon, calling your attention
    确保空间足够,能看到 omega 卡环。

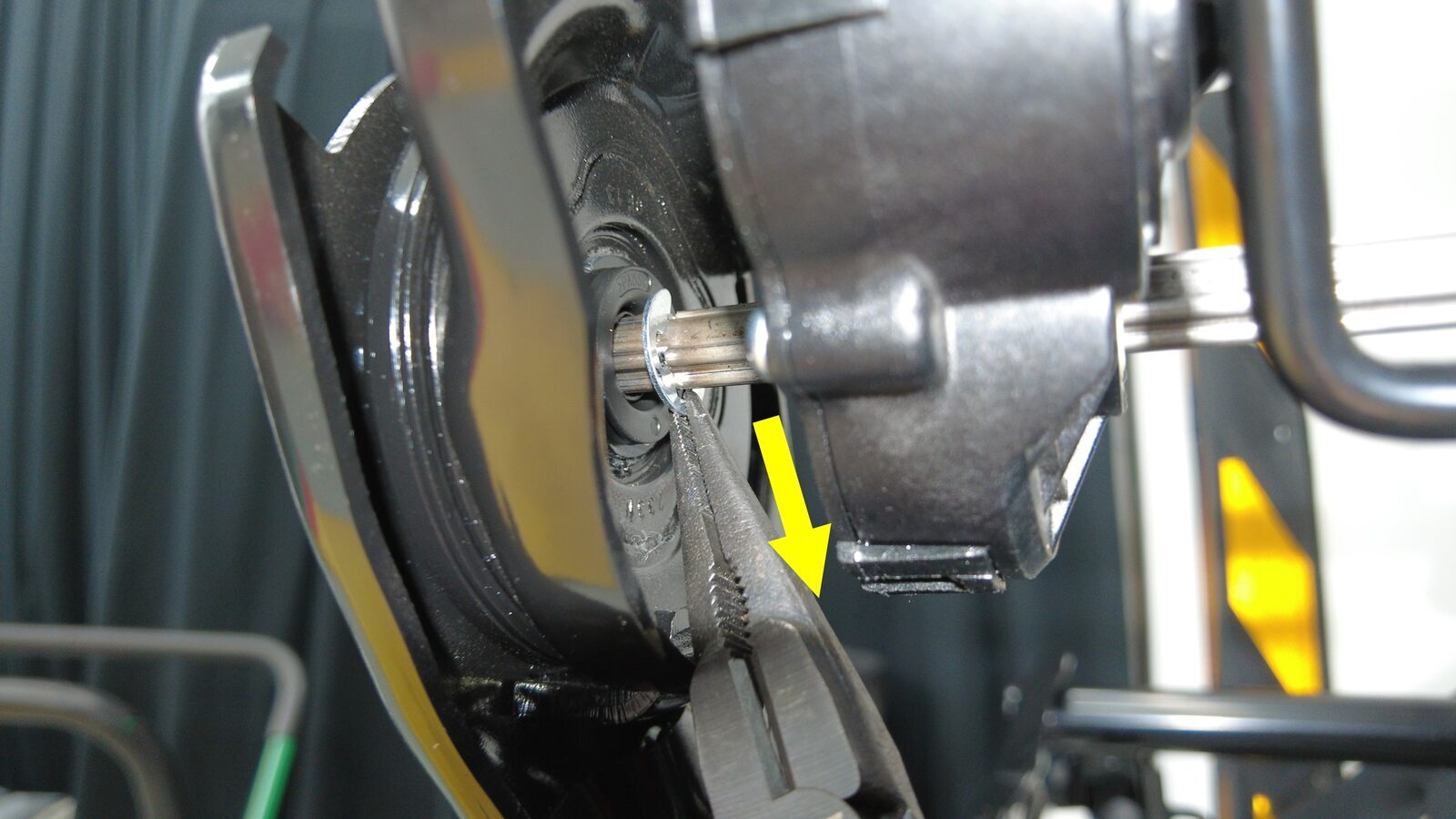

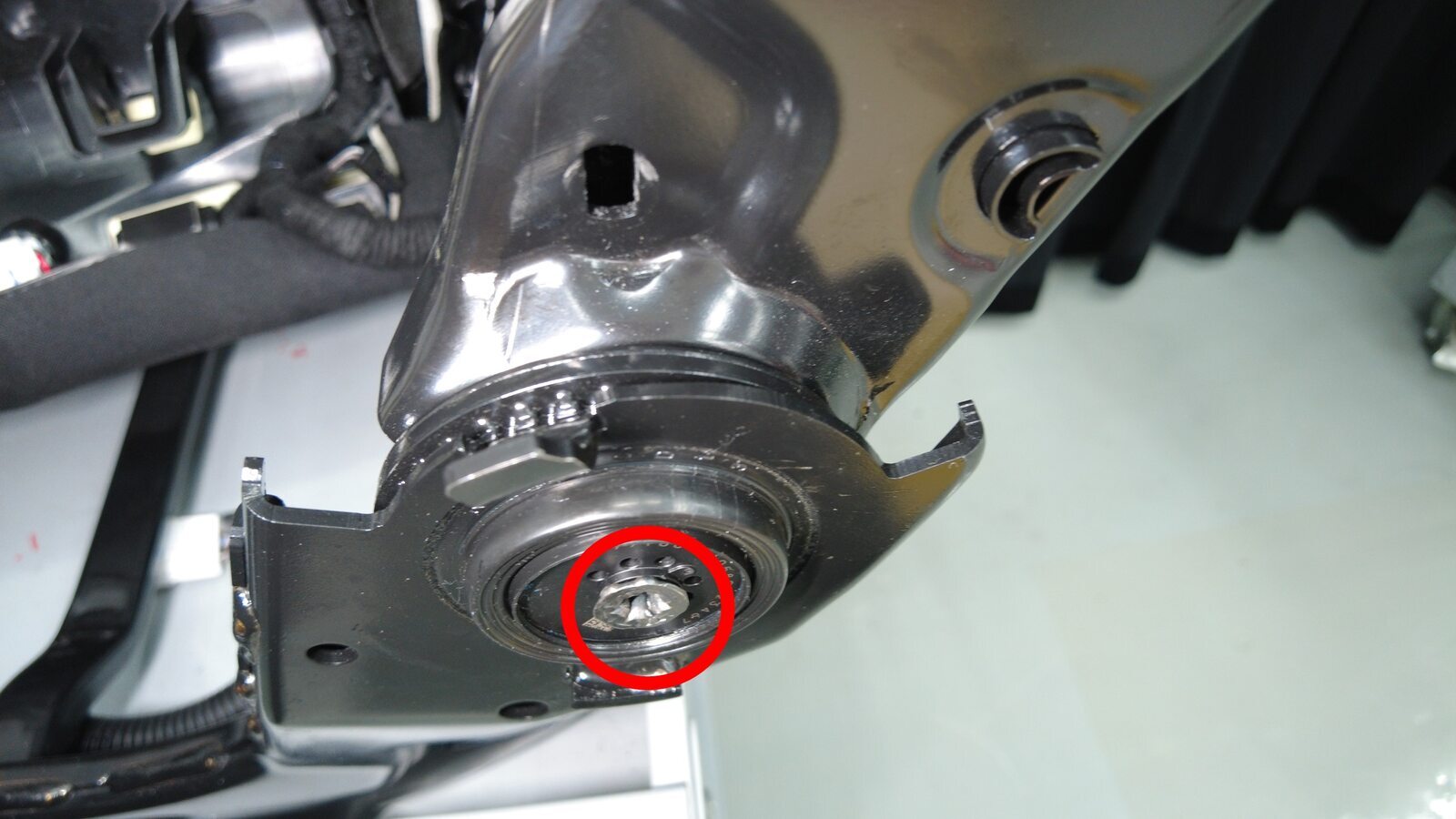

  5. 将 omega 卡环从左侧座椅靠背倾角调节轴上拆下。
    Informational PurposesAn informational icon, calling your attention

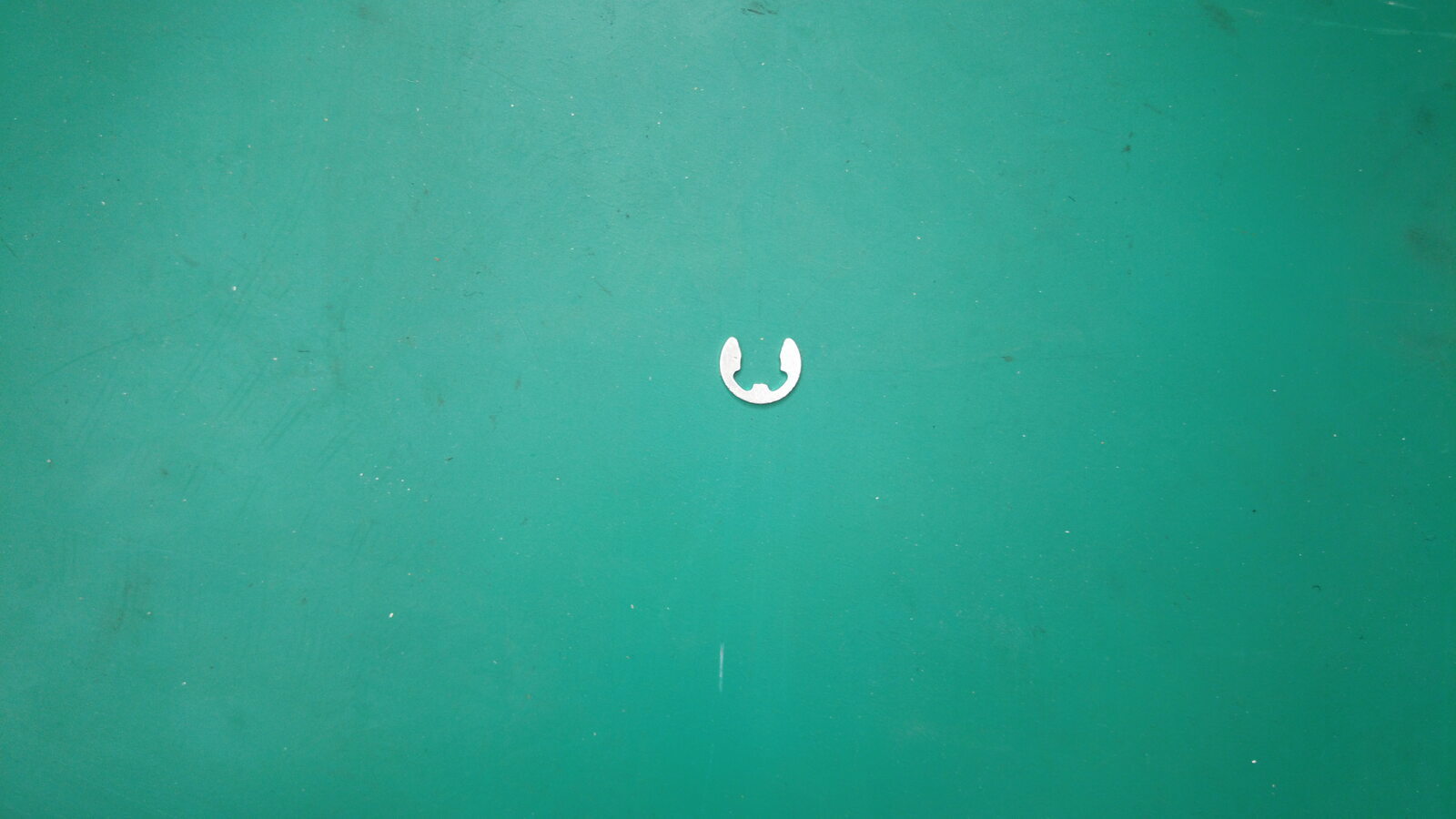

    拆卸后弃用。

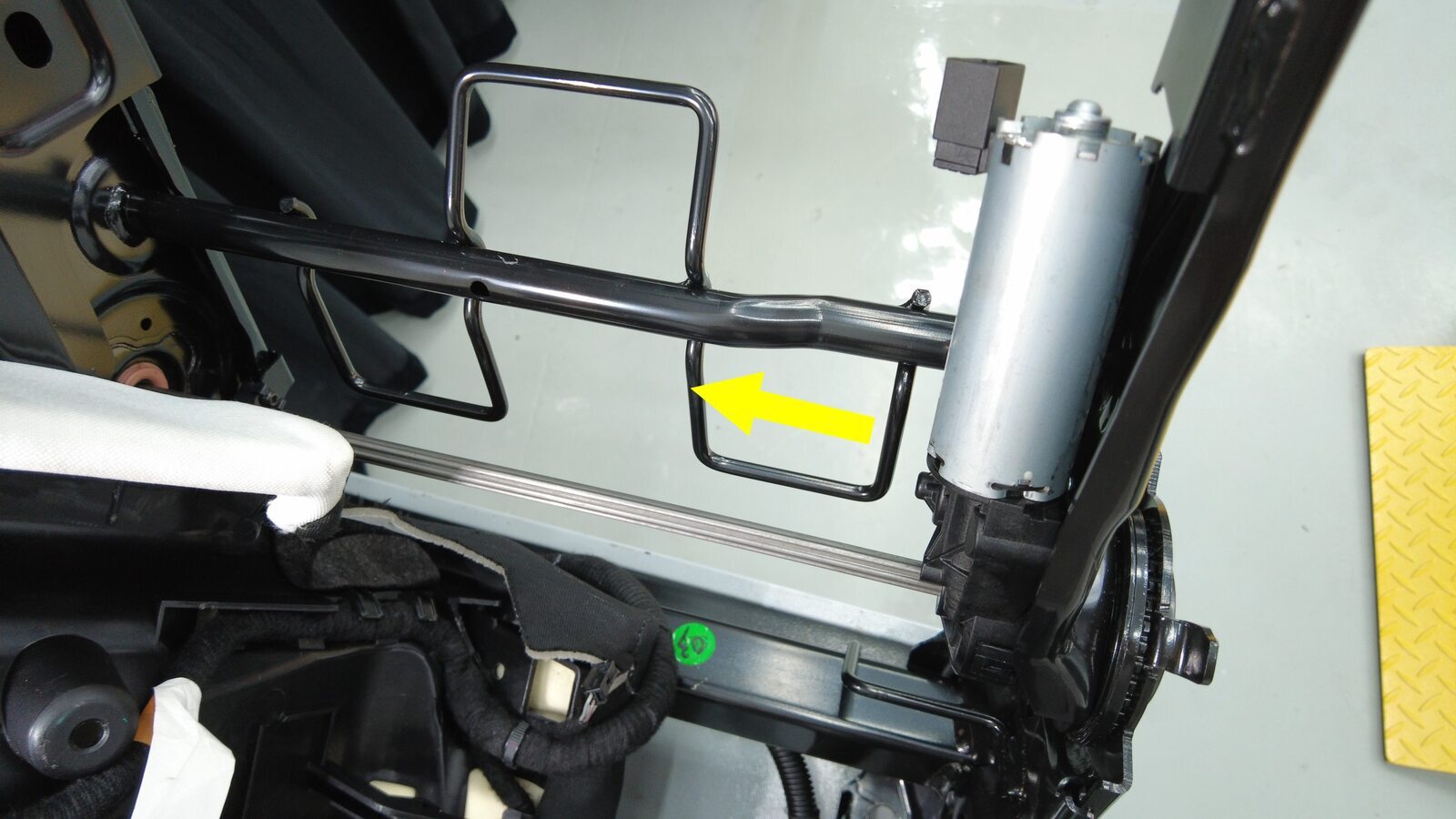

  6. 将靠背倾角调节管从座椅靠背框架上拆下。

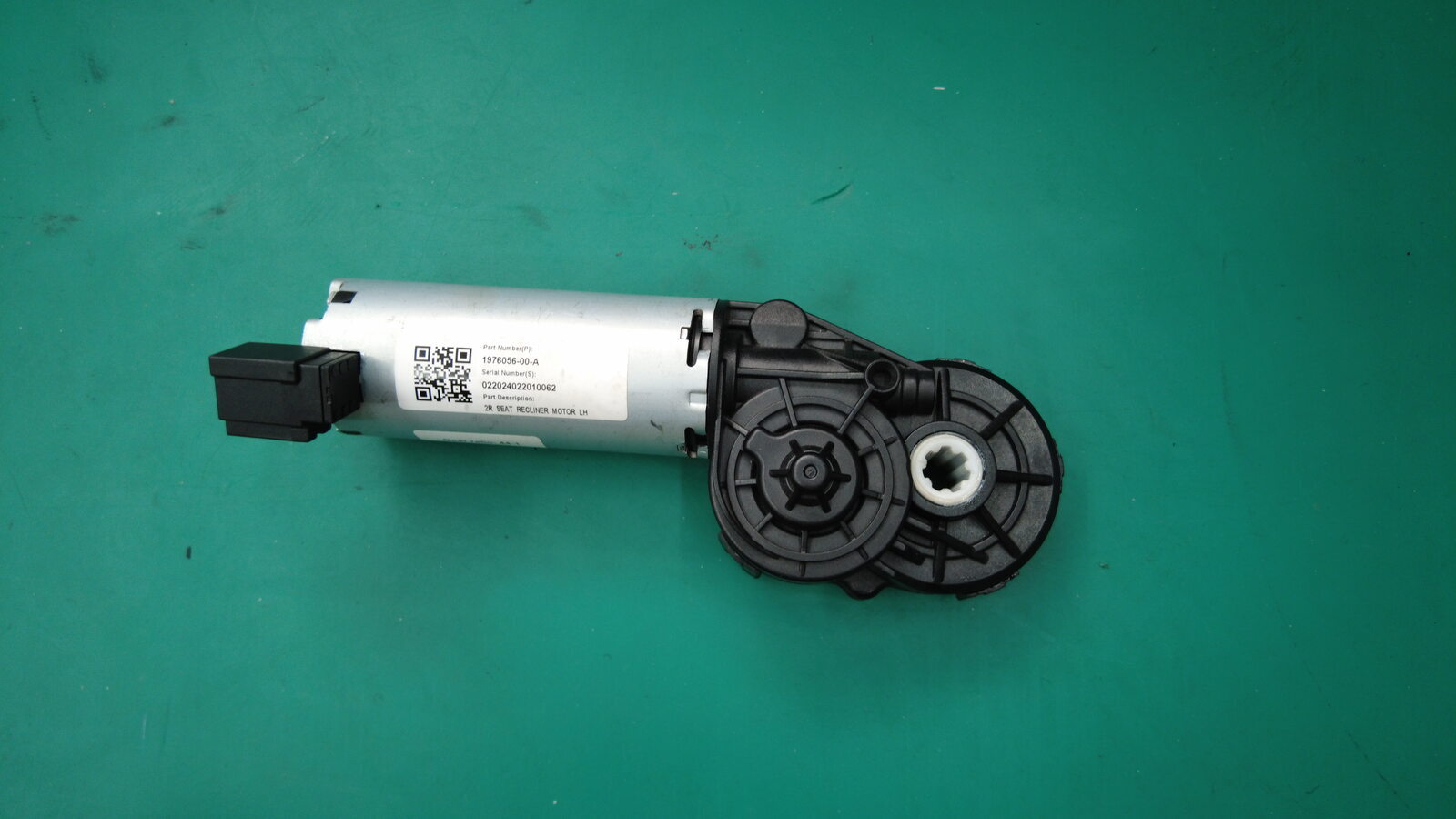

  7. 将靠背倾角调节电机从左侧座椅靠背倾角调节管上拆下。

安装

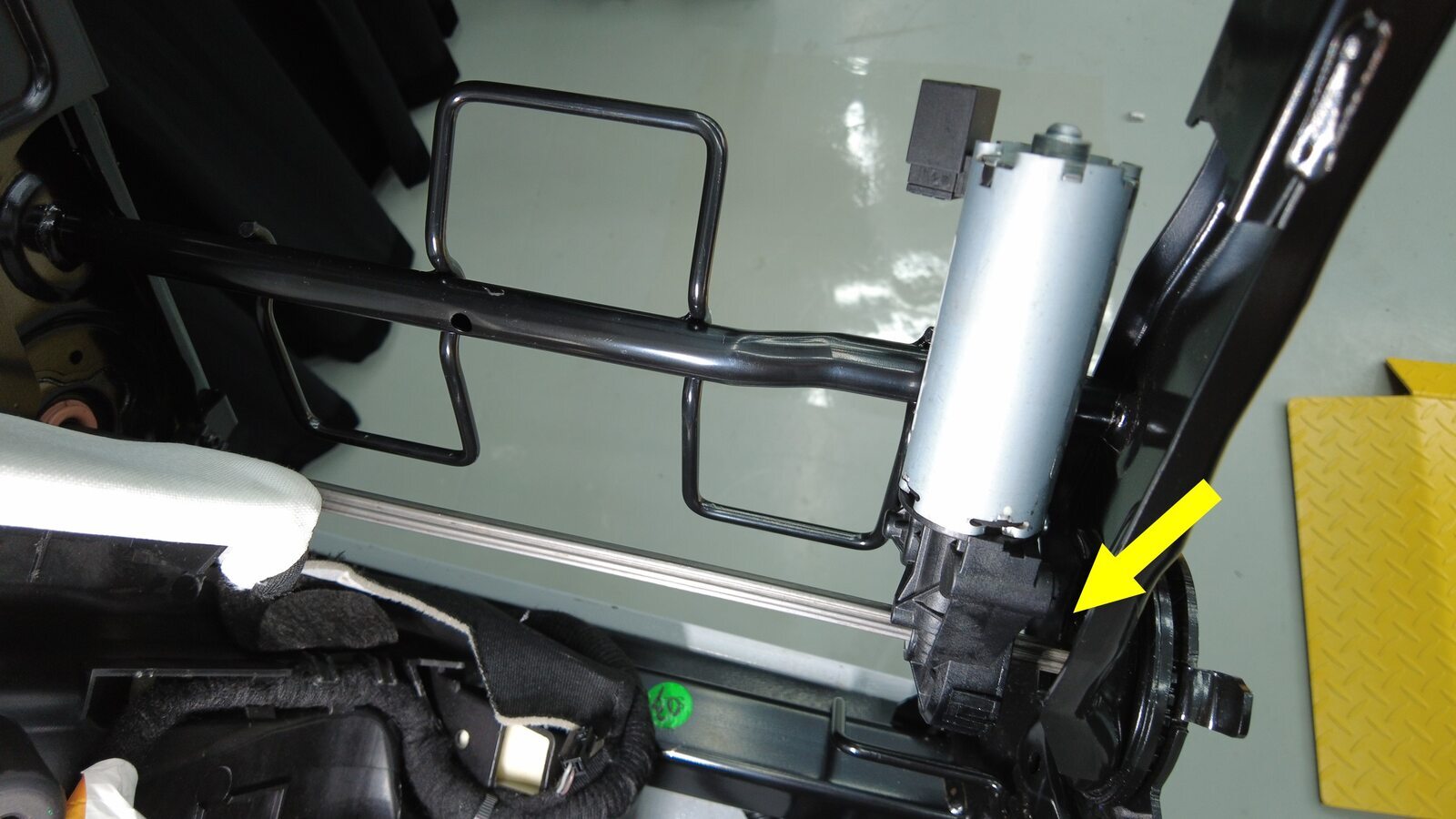

  1. 将靠背倾角调节电机安装到 60 百分比座椅靠背倾角调节管上。
  2. 将靠背倾角调节管安装到 60 百分比座椅靠背框架上。

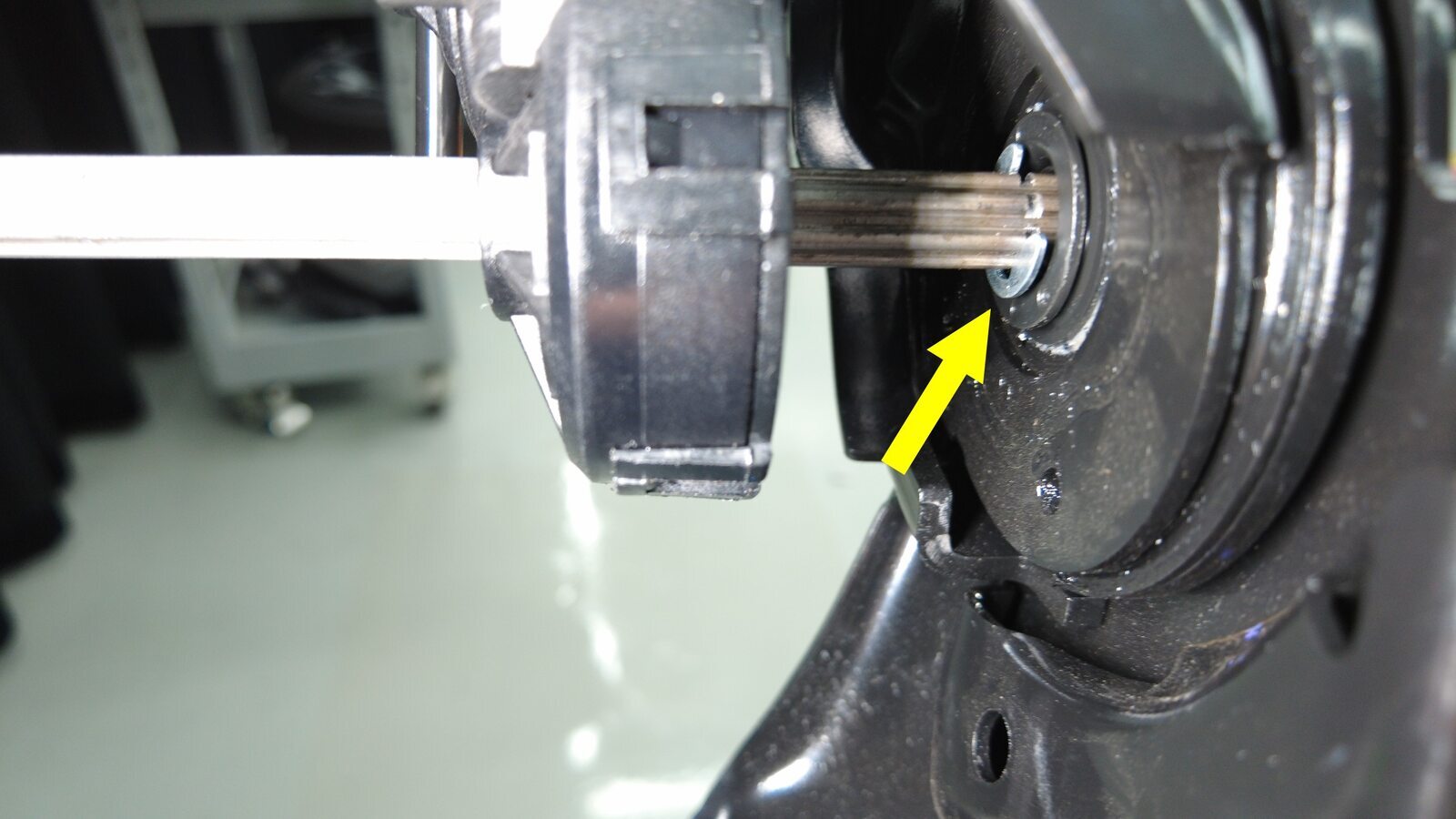

  3. 将 omega 卡环安装到 60 百分比座椅靠背倾角调节轴上。
    Informational PurposesAn informational icon, calling your attention
    安装新的 omega 卡环,确认已将卡片插入卡槽。

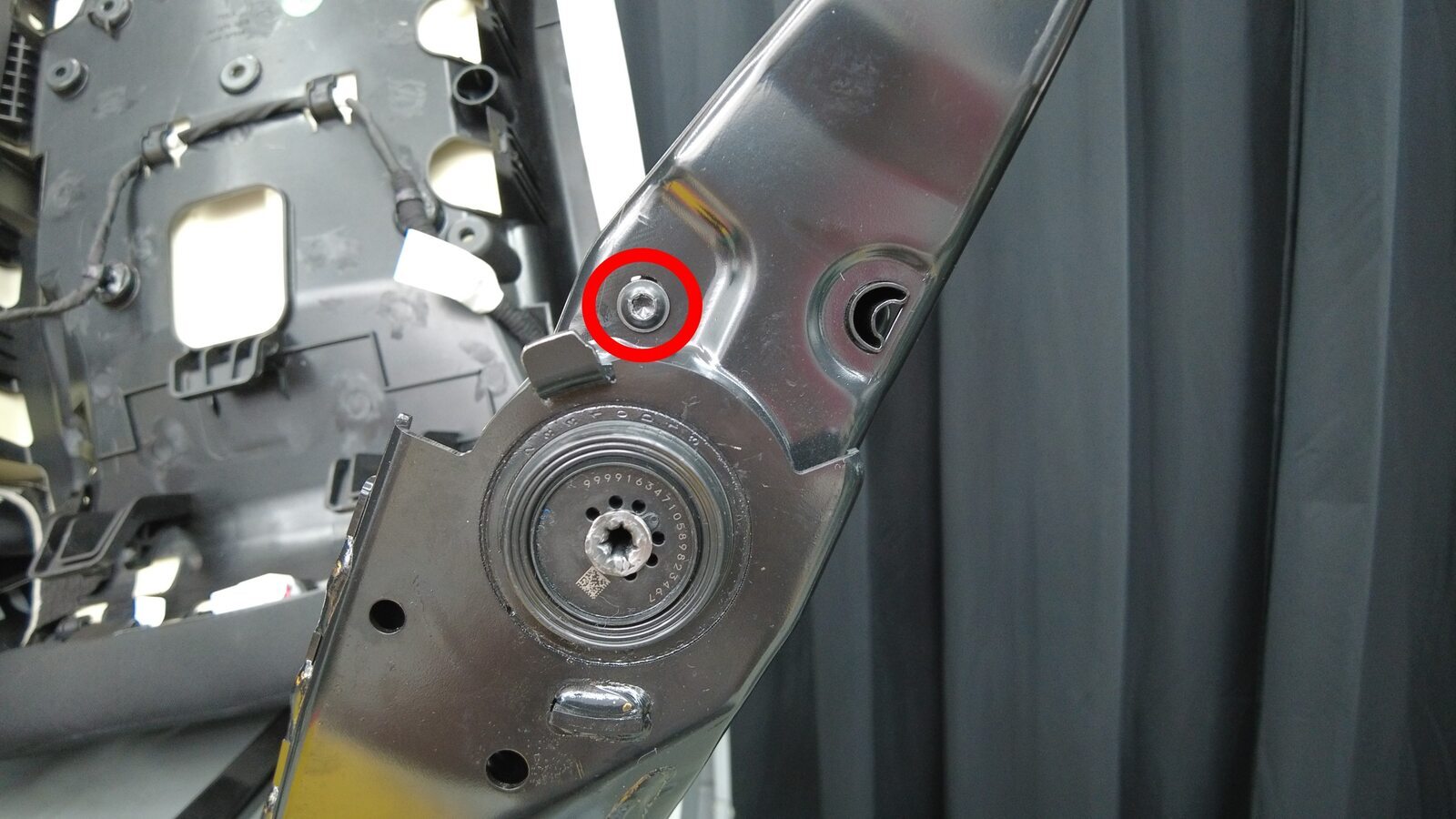

  4. 安装将靠背倾角调节电机固定到 60 百分比座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T30 梅花套筒
  5. 将左侧座椅靠背总成安装到座椅滑轨上。请参阅2nd Row Seat Assemblies - 2nd Row Seat Back Assembly - LH ((拆卸和更换))
  6. 将左侧座椅总成安装到车辆上。请参阅2nd Row Seat 5 Seater - LH ((拆卸和安装))
  7. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  8. 在 Toolbox 中,点击Actions选项卡,然后搜索 "Recline"。
  9. 点击PROC_VCLEFT_X_2R-SEAT-RECLINE-CALIBRATION,点击Run,然后等待例行程序完成。
  10. 断开 Toolbox,将笔记本电脑从车辆中取出。
  11. 退出“维护模式增强版”。请参阅维护模式增强版
  12. 升起所有车窗,关闭所有四个车门。
