徽标 - Model Y(拆卸和更换)

校正代码 待定 FRT 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1453028-00-A - 徽标拆卸套件
  • 1049517-00-A - 5 英寸硅酮叠缝滚压机
  • 2091864-00-A - 左后徽标夹具
Informational PurposesAn informational icon, calling your attention
由于定位问题,徽标不可重复使用。无论出于什么原因拆下徽标,均须换装一个新徽标。

拆卸

  1. 准备徽标拆卸工具 (1453028-00-A) 和约 24 英寸/60 厘米长的单丝线。
  2. 在鱼线两端分别打下活结,然后将活结挂在把手中心槽上。

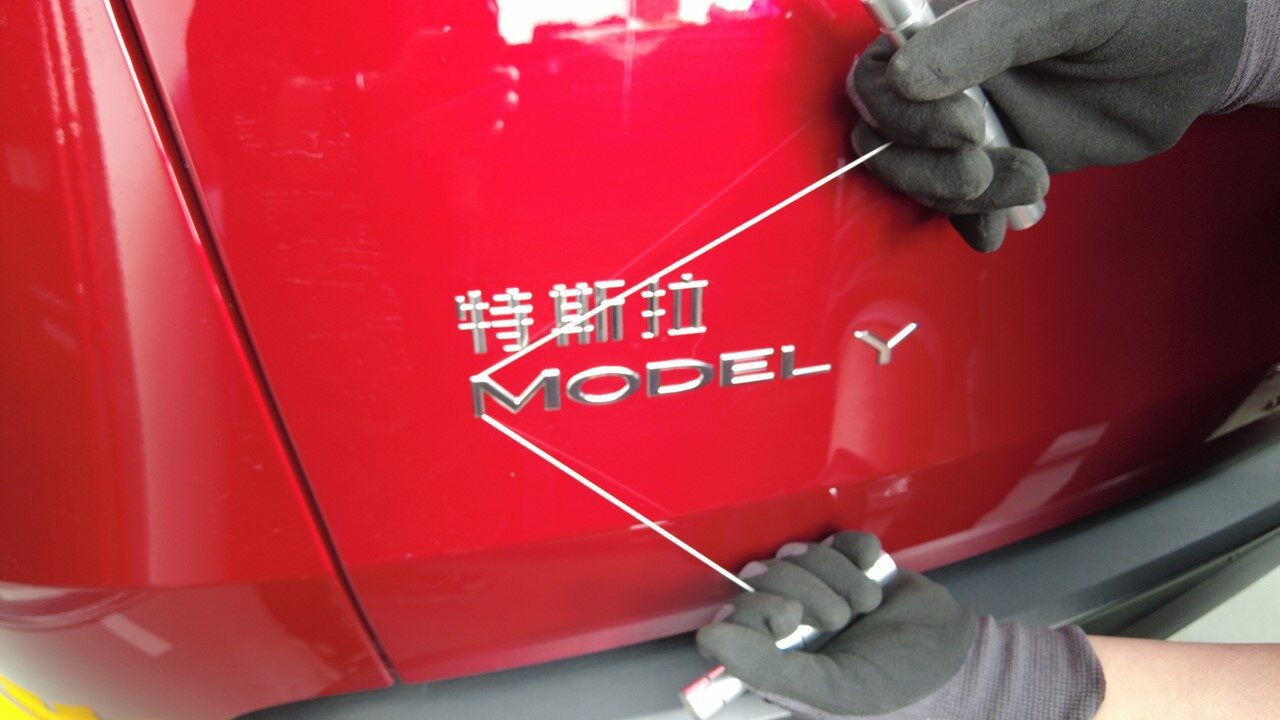

  3. 以拉锯的方式移动徽标拆卸工具,将 MODEL Y 徽标从掀背尾门上拆下。
  4. 使用异丙醇 (IPA) 湿巾清洁掀背尾门左下侧表面残留的所有粘合剂和碎屑。

安装

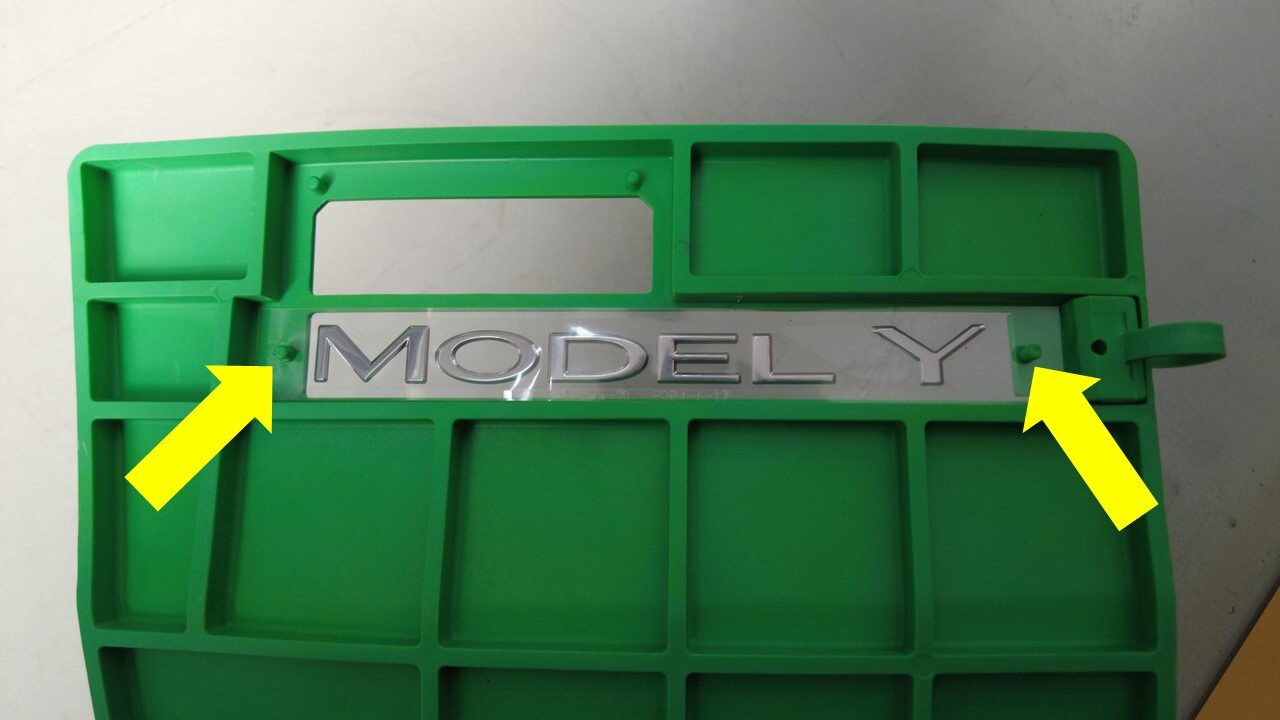

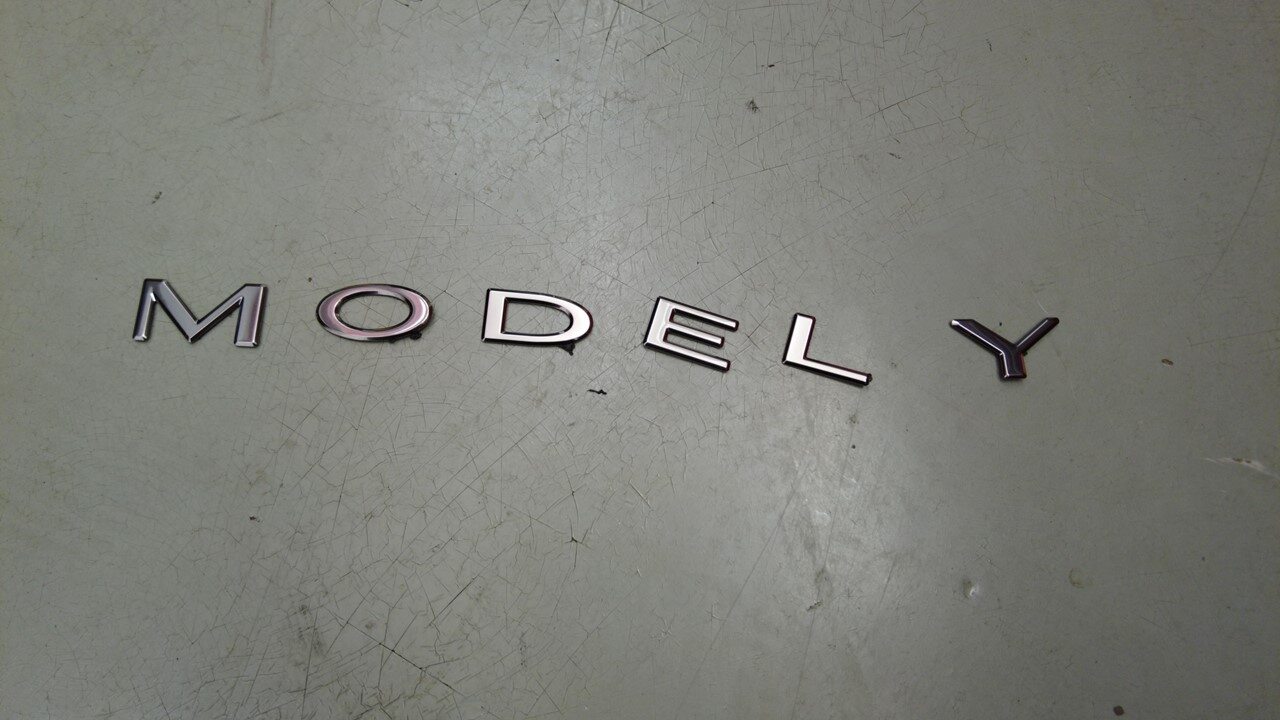

  1. 缓慢揭下 MODEL Y 徽标上的胶衬,将保护膜上的孔对准夹具 (2091864-00-A) 上的定位销,将徽标安装到夹具上。

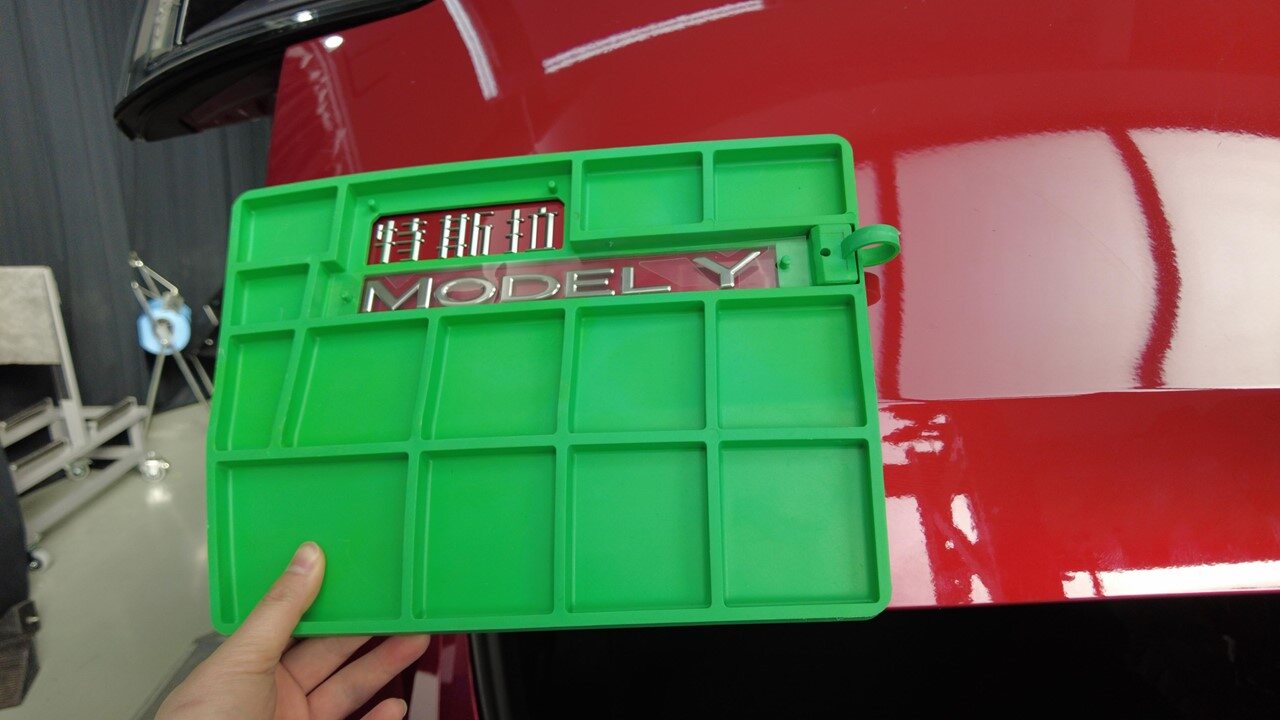

  2. 将掀背尾门调整到合适的高度,然后将夹具安装到掀背尾门上的正确位置。
    Informational PurposesAn informational icon, calling your attention

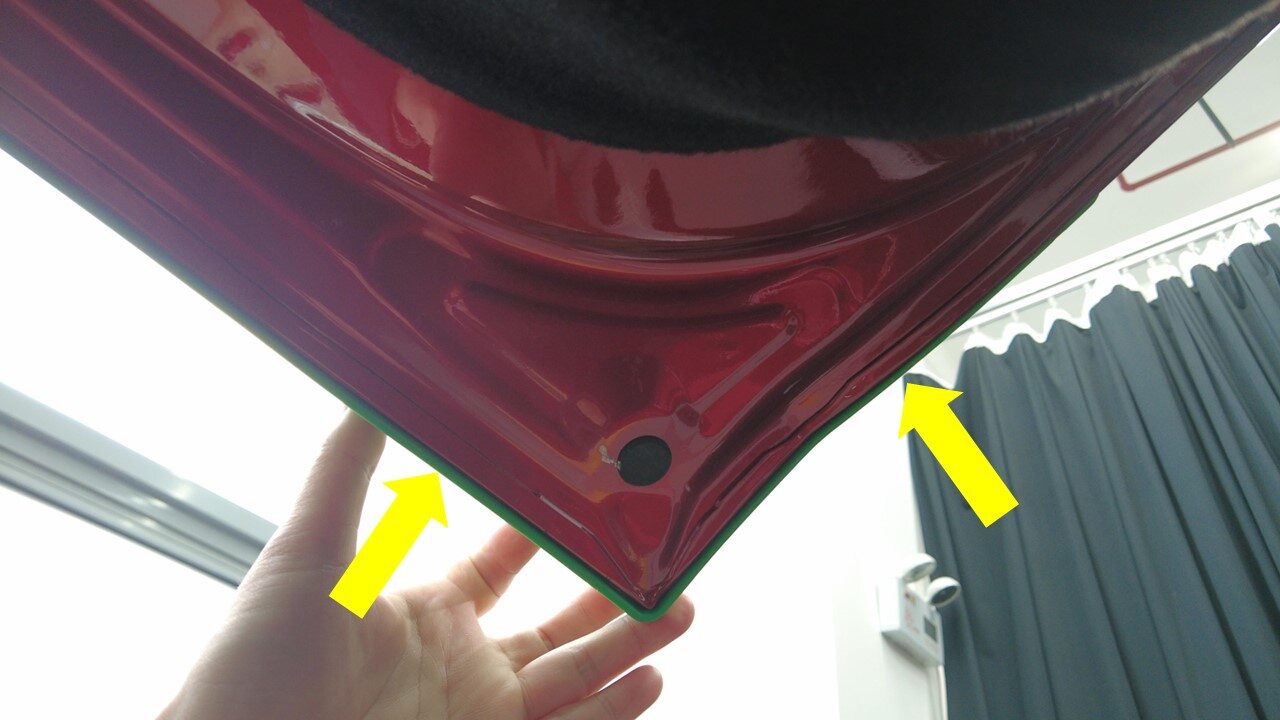

    夹具的左下部边缘应对齐掀背尾门边缘。安装过程中请固定好夹具,以免掉落。
  3. 用手指按压 MODEL Y 徽标,将其安装到掀背尾门上,然后揭下保护膜并拆下夹具。
    Informational PurposesAn informational icon, calling your attention
    请勿丢弃保护膜,下一步骤需再次使用。

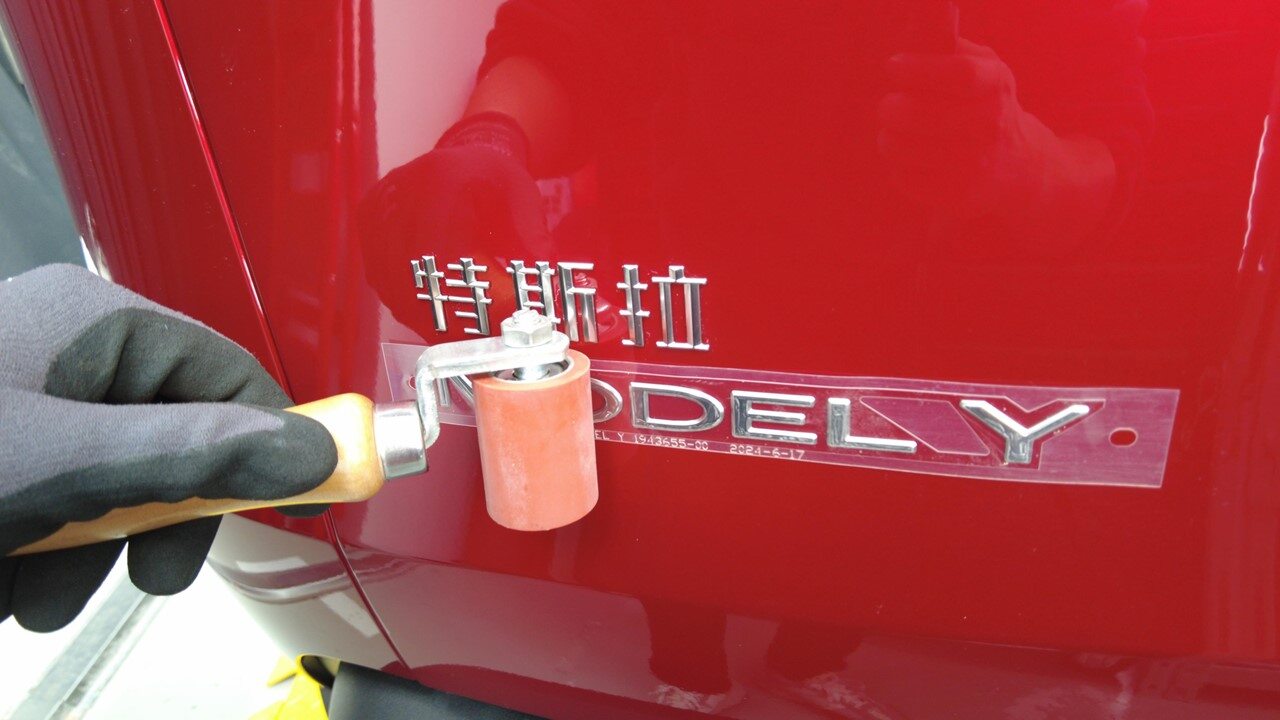

  4. 关闭掀背尾门,将保护膜重新置于徽标上,使用滚压机 (1049517-00-A) 彻底压实徽标,然后揭下保护膜。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    滚压时,注意请勿损坏徽标。
  5. 使用异丙醇 (IPA) 湿巾清洁徽标及其周围区域。
    Informational PurposesAn informational icon, calling your attention

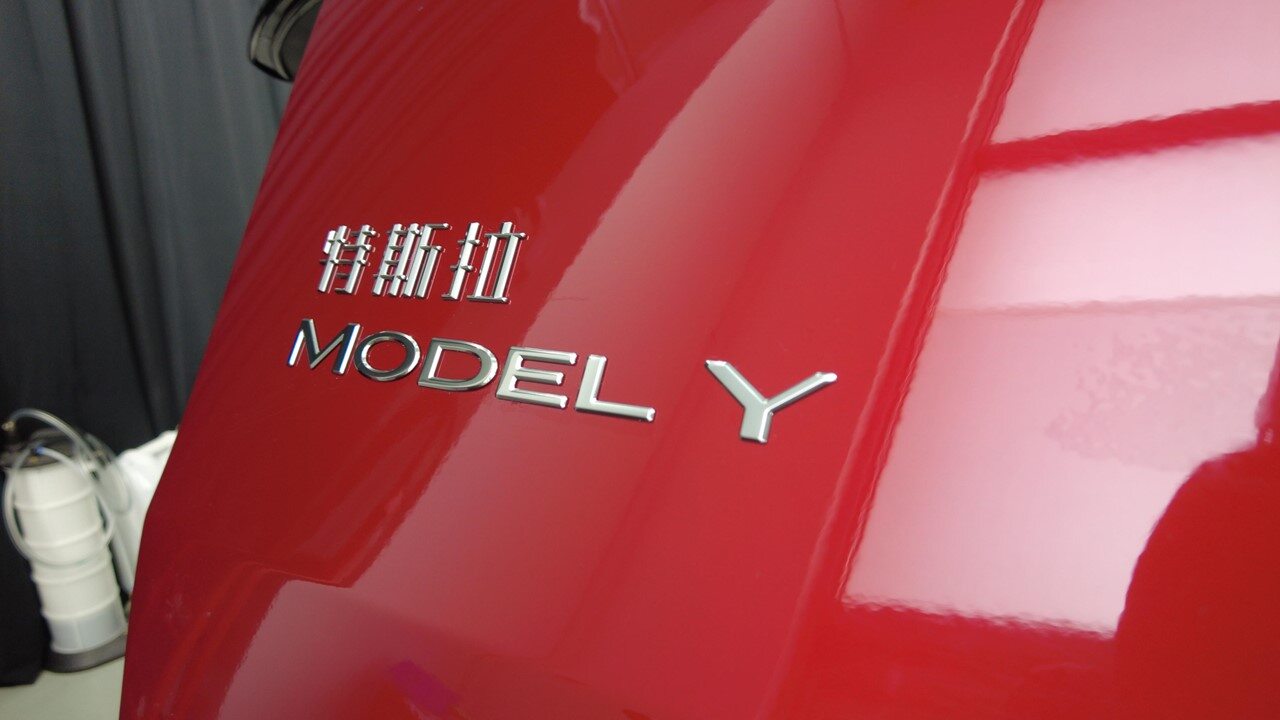

    确保徽标各边缘稳妥固定在掀背尾门表面。
