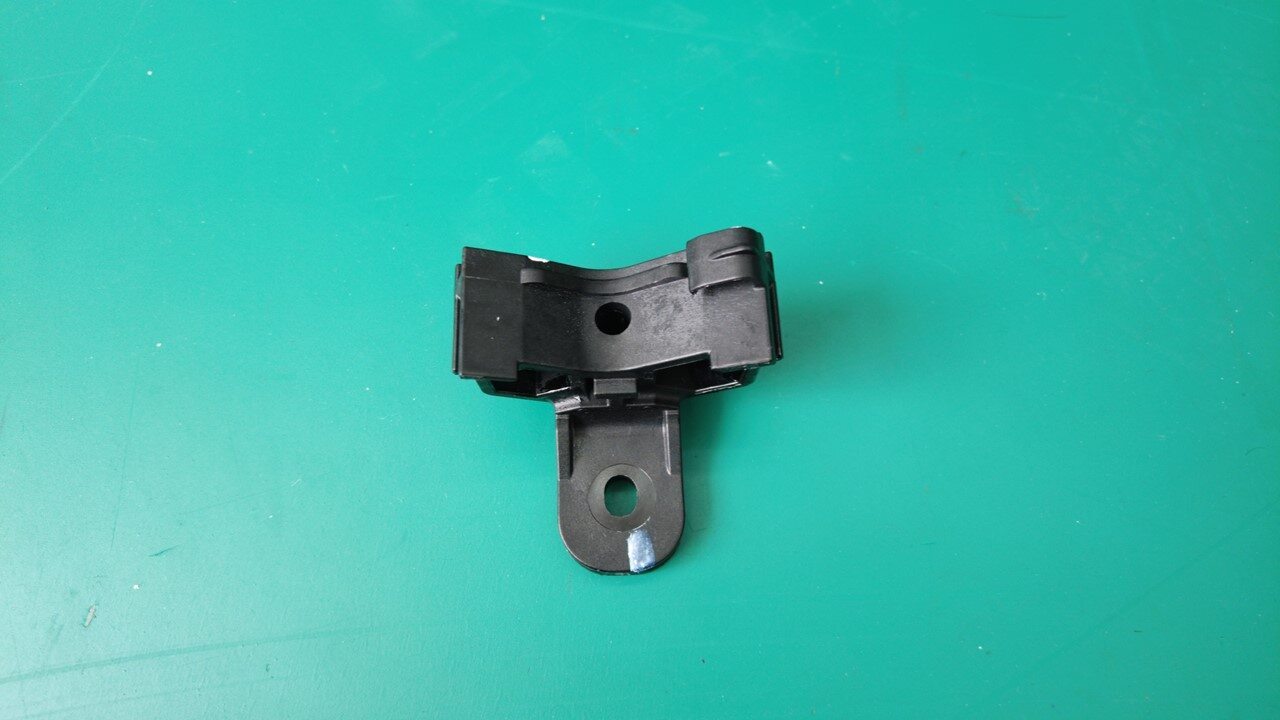

制动管路固定块 ((拆卸和更换))

校正代码 3303010102 FRT 0.75 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格制动管路固定块 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
左后制动管路管道外/内螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 棘轮/扭矩扳手
  • 12 毫米六角扩口螺母扳手
  • 1/4 英寸至 3/8 英寸适配器
重复使用
将左后连接件固定到车身的螺母
6 Nm (4.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下左后和右后轮毂。请参阅轮毂总成(拆卸和安装)
  3. 拆下左后轮拱内衬。请参阅轮拱内衬 - 后 - 左 ((拆卸和更换))

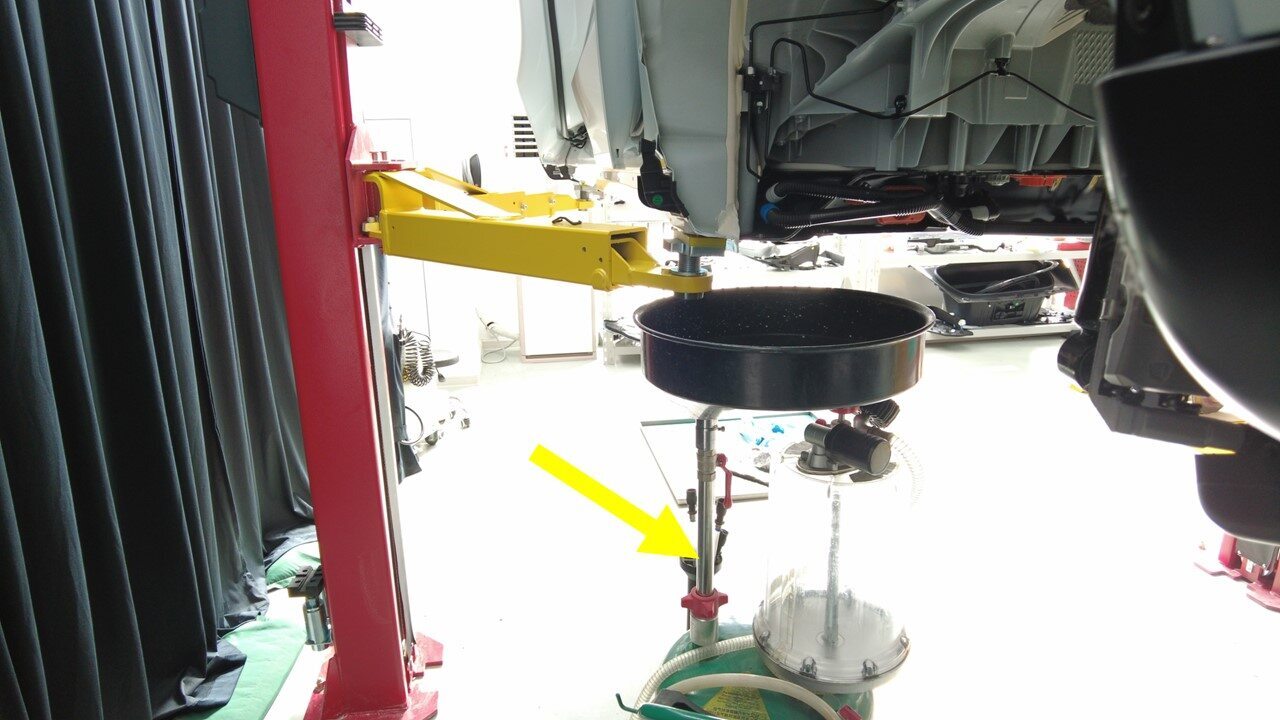

  4. 将机油排放容器放置在制动管路连接件下方。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可抬升车辆。

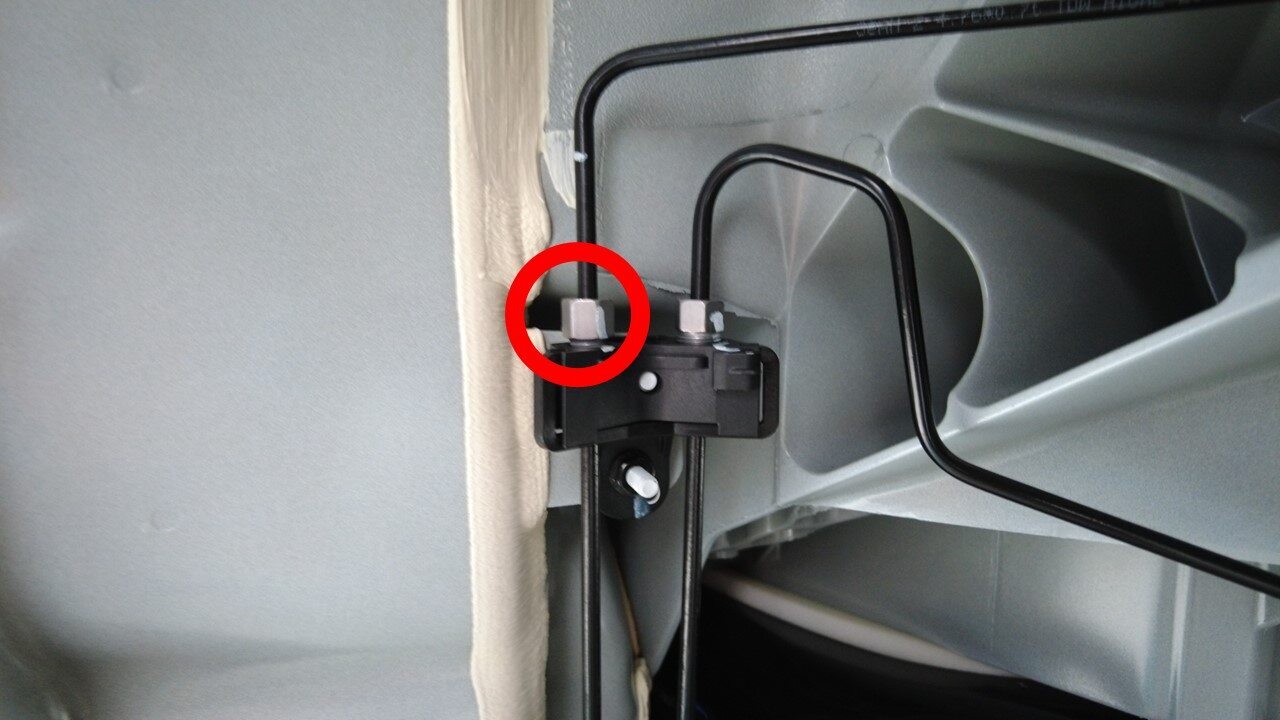

  5. 拆下左后制动管路外管束螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母扳手
    • 1/4 英寸至 3/8 英寸适配器

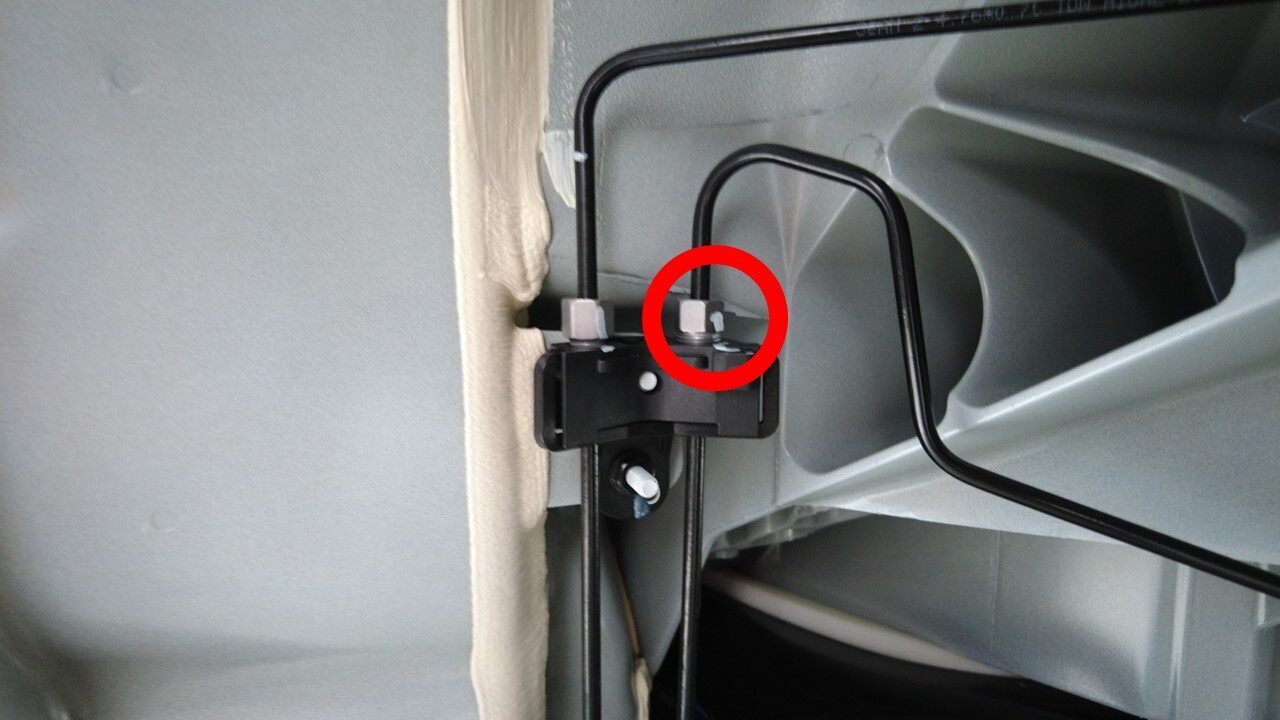

  6. 拆下左后制动管路内管束螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母扳手
    • 1/4 英寸至 3/8 英寸适配器

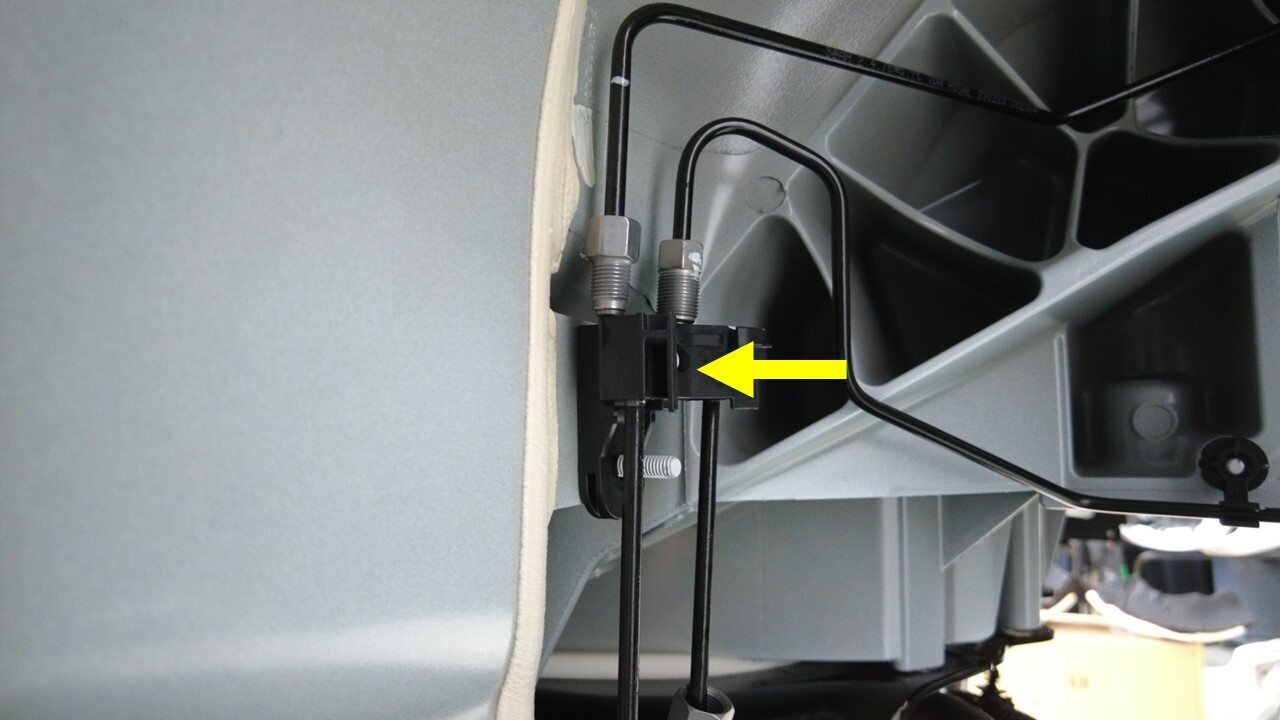

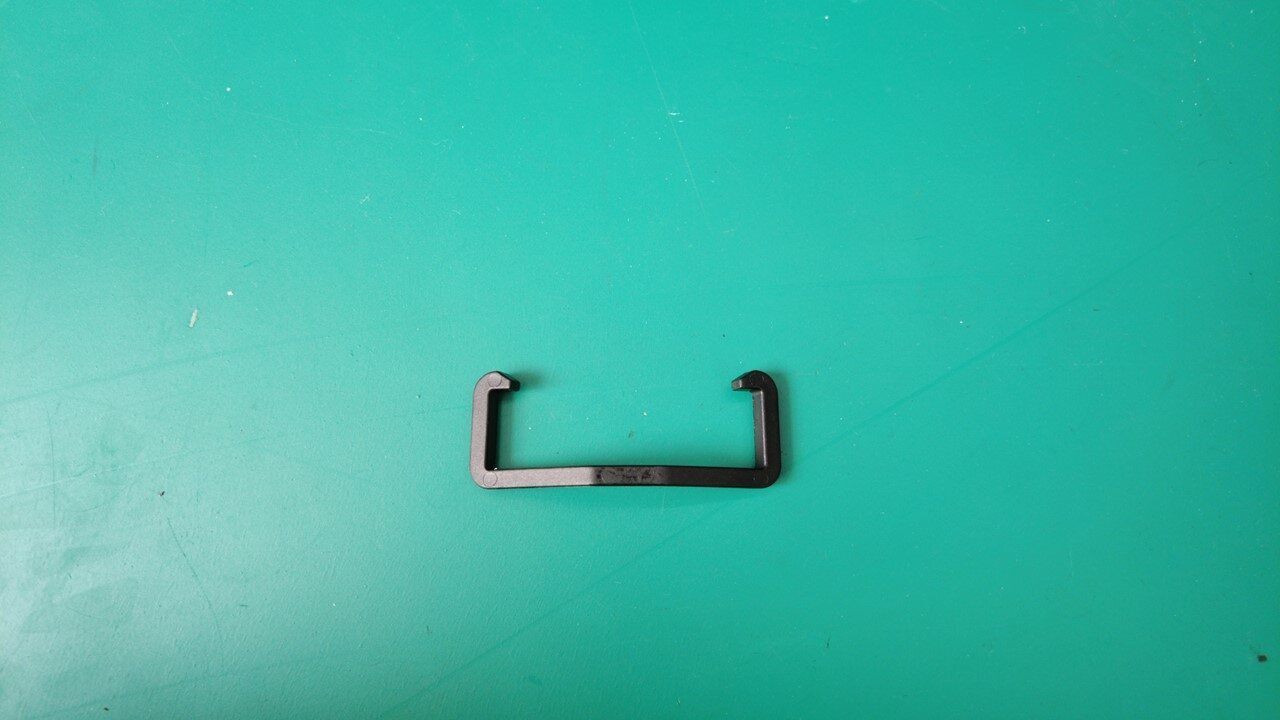

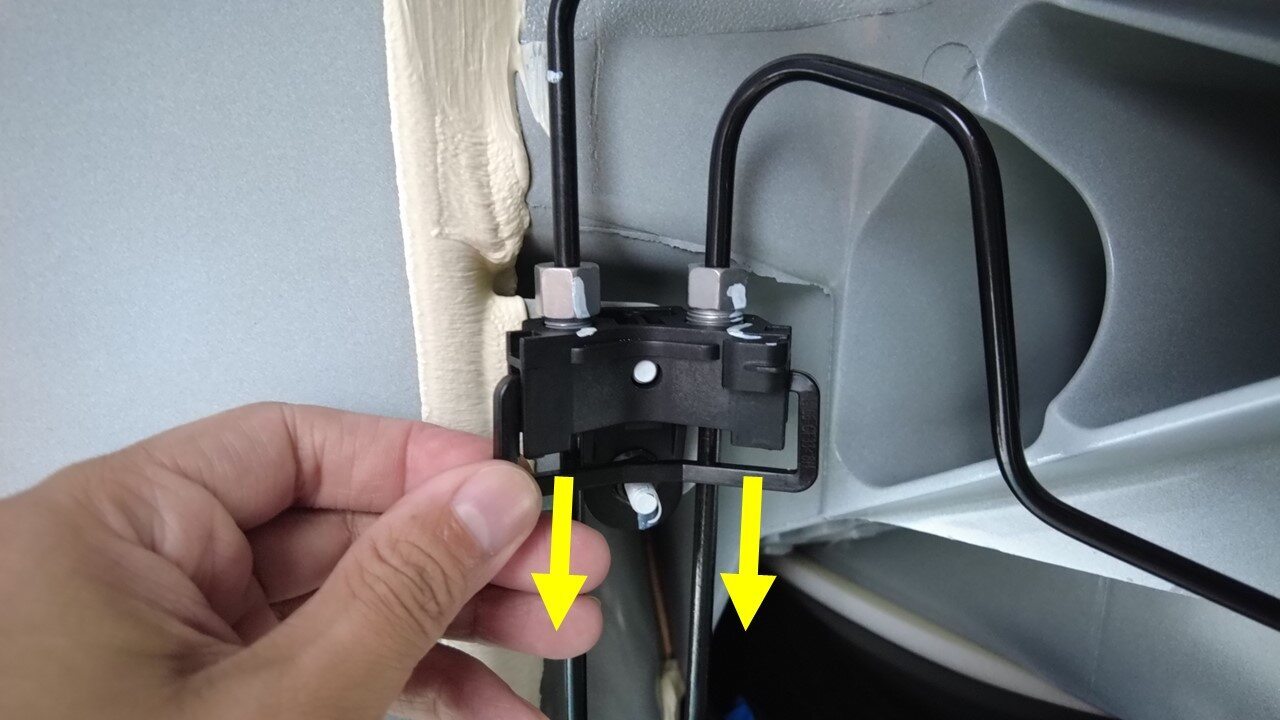

  7. 拆下左后连接件上的黑色卡子。

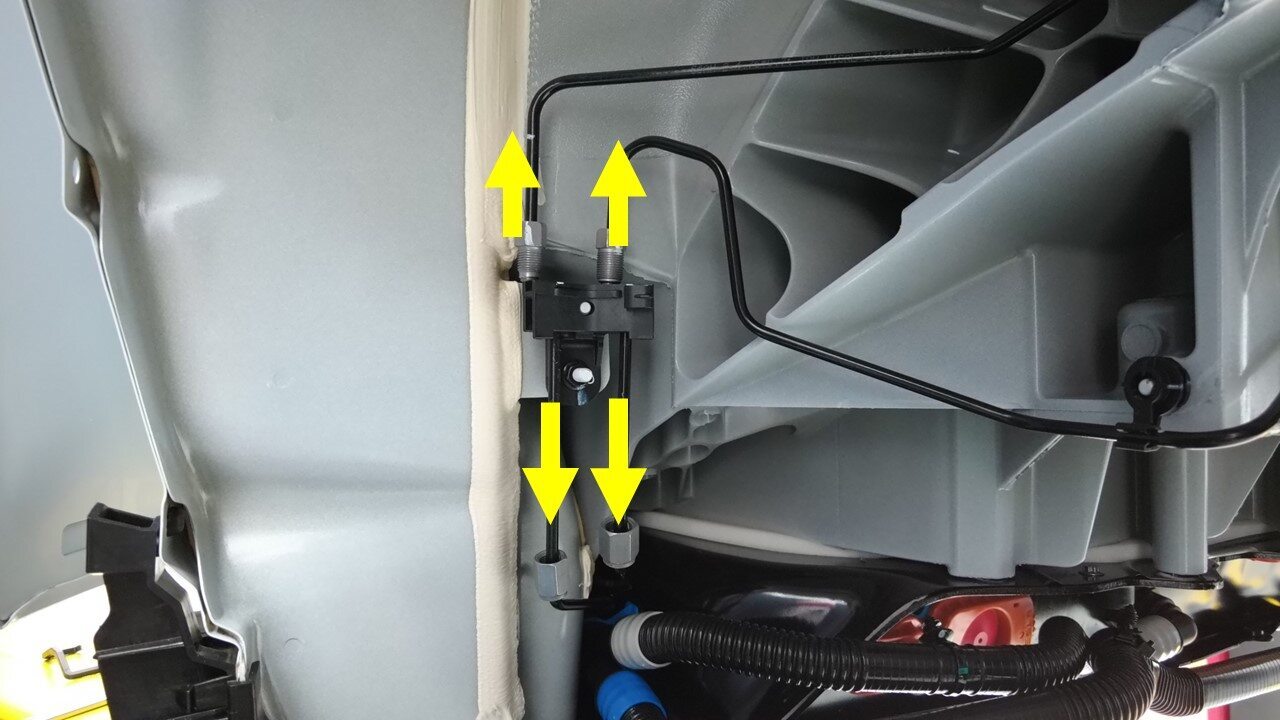

  8. 将制动管路从左后连接件上松开。

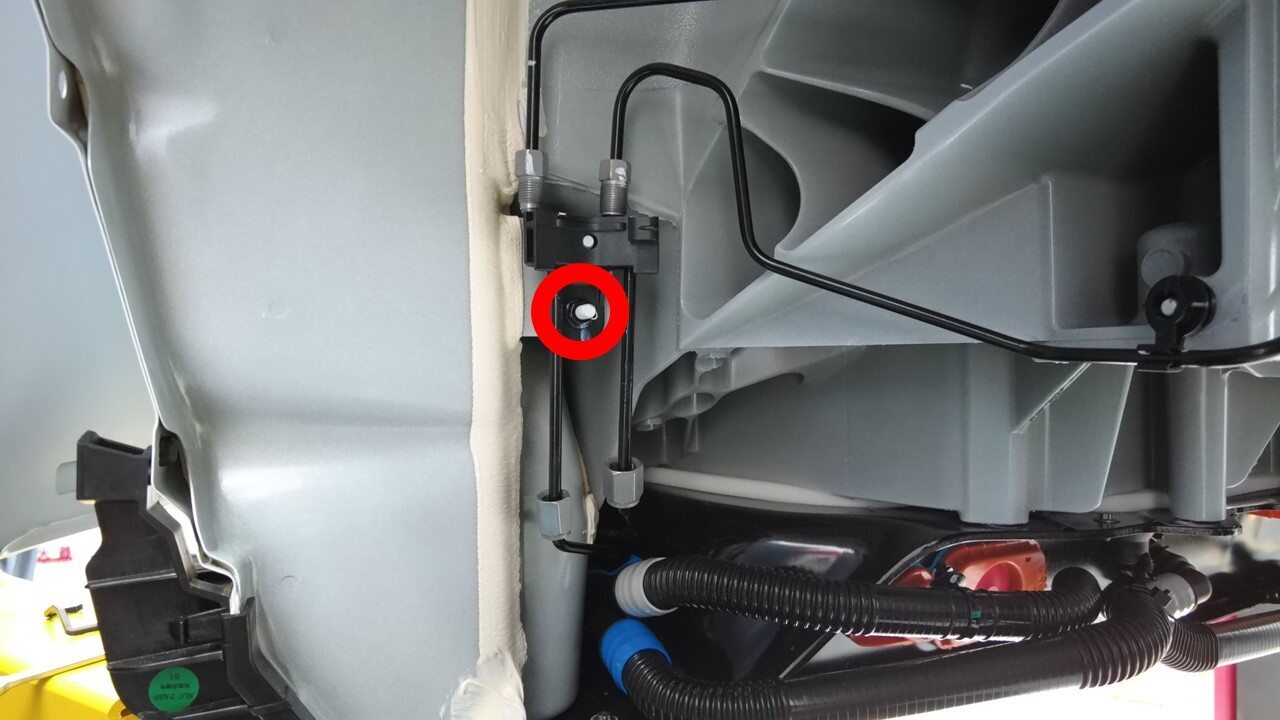

  9. 拆下将左后连接件固定到车身的螺母,然后拆下连接件。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 安装将左后连接件固定到车身的螺母。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  2. 将制动管路放置到左后制动连接件上。
  3. 安装将制动管路固定到左后连接件的黑色卡子。
  4. 安装左后制动管路内管束螺母。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母扳手
    • 1/4 英寸至 3/8 英寸适配器
  5. 安装左后制动管路外管束螺母。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母扳手
    • 1/4 英寸至 3/8 英寸适配器
  6. 取走制动管路连接件下方的机油排放容器。
  7. 排空左后和右后制动钳内的制动液。请参阅
  8. 安装左后轮拱内衬。请参阅轮拱内衬 - 后 - 左 ((拆卸和更换))
  9. 安装左后和右后轮毂。请参阅轮毂总成(拆卸和安装)
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  11. 升起左前车窗,关闭左前车门。
  12. 将车辆从举升机上移走。
  13. 执行以下任一操作:
    • 如果执行本程序时未更换制动片,请执行道路测试,期间进行多次急刹,确保制动踏板触感及性能正常。
      Informational PurposesAn informational icon, calling your attention
      将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
    • 如果执行本程序时更换了制动片,请执行制动片磨合程序。请参阅制动片 - 磨合
      Informational PurposesAn informational icon, calling your attention
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
