气囊 - 驾驶位(拆卸和更换)

校正代码 2001010202 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保低压电源断开至少 2 分钟之后再断开约束控制模块、传感器、气囊等辅助约束系统 (SRS) 组件的电气线束,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅

拆卸

  1. 断开低压电池电源。请参阅低压电源(断开和连接)

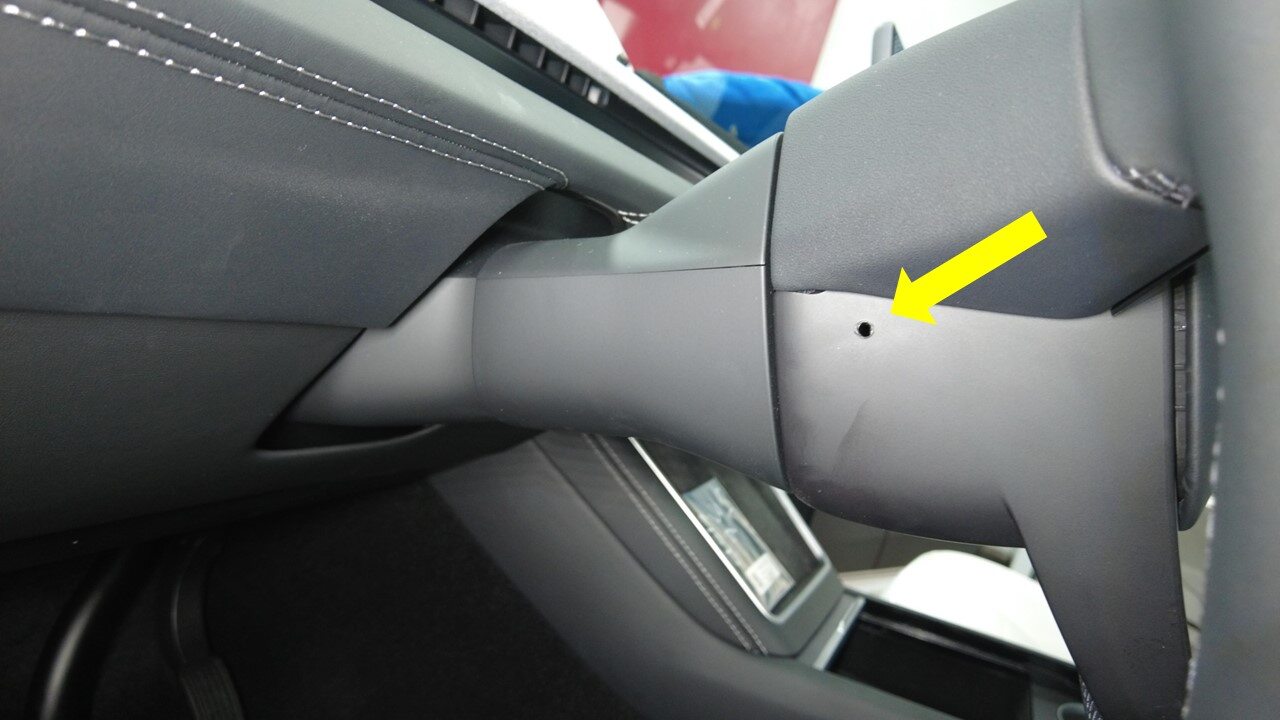

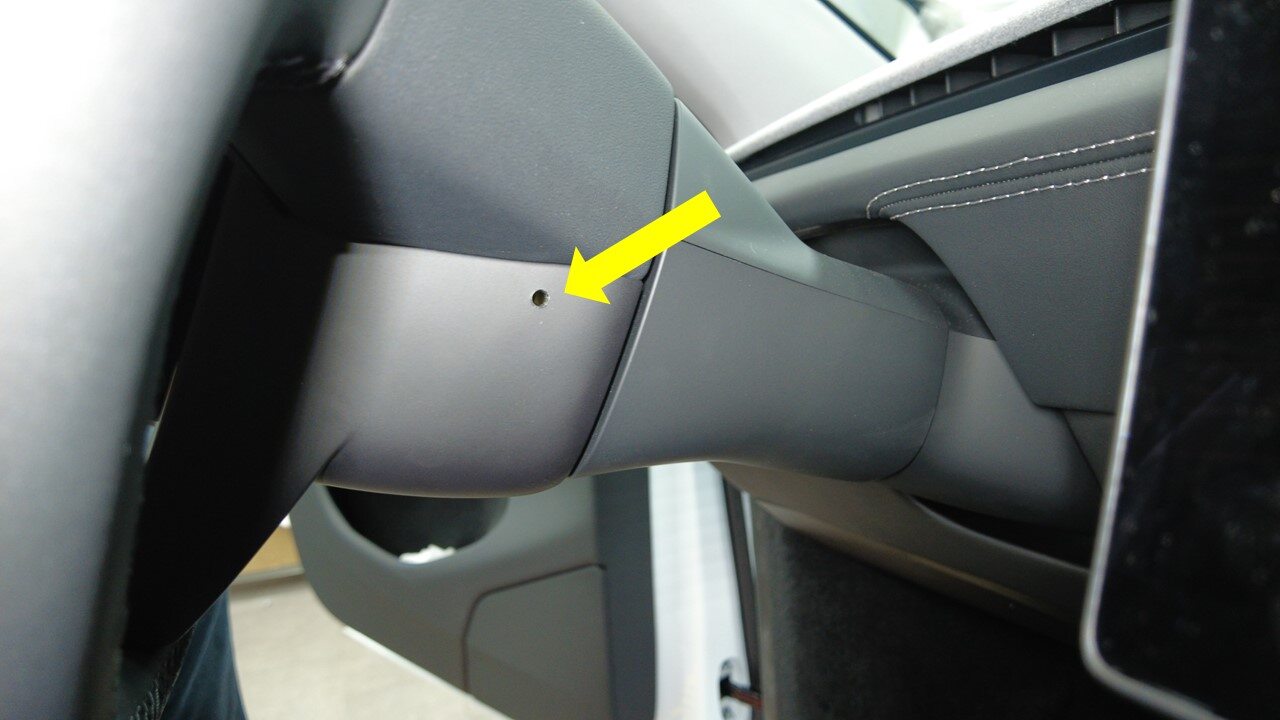

  2. 按压 2 个检修孔上的弹簧夹(2 个),将驾驶位气囊从方向盘上松开,然后将气囊部分拉离方向盘。
    Informational PurposesAn informational icon, calling your attention
    检修孔位于 4 点钟和 8 点钟方向。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将工具过深插入,以免损坏气囊电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时请勿将驾驶位气囊从方向盘上拆下,因为气囊电气连接器仍与方向盘相连。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

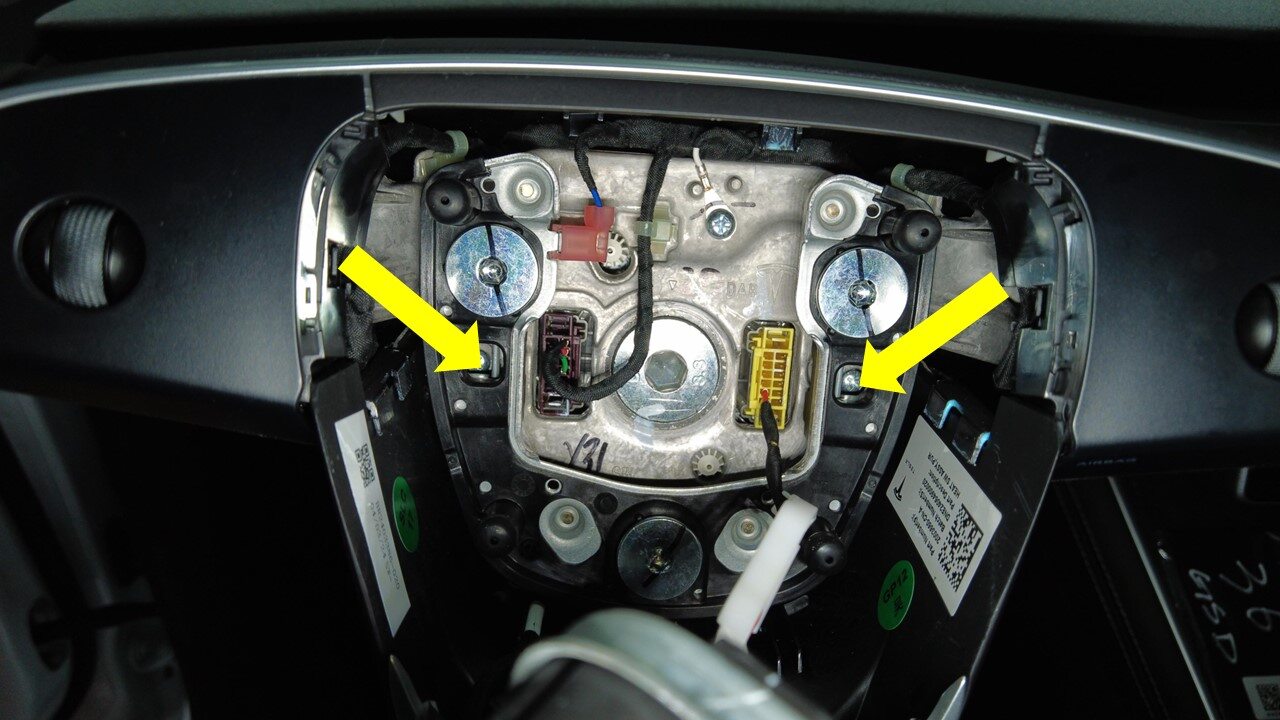

    注意气囊与方向盘的连接方式,以便后续安装。未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 销冲头或任何其他宽 3 毫米,长不小于 30 毫米的垂直工具。

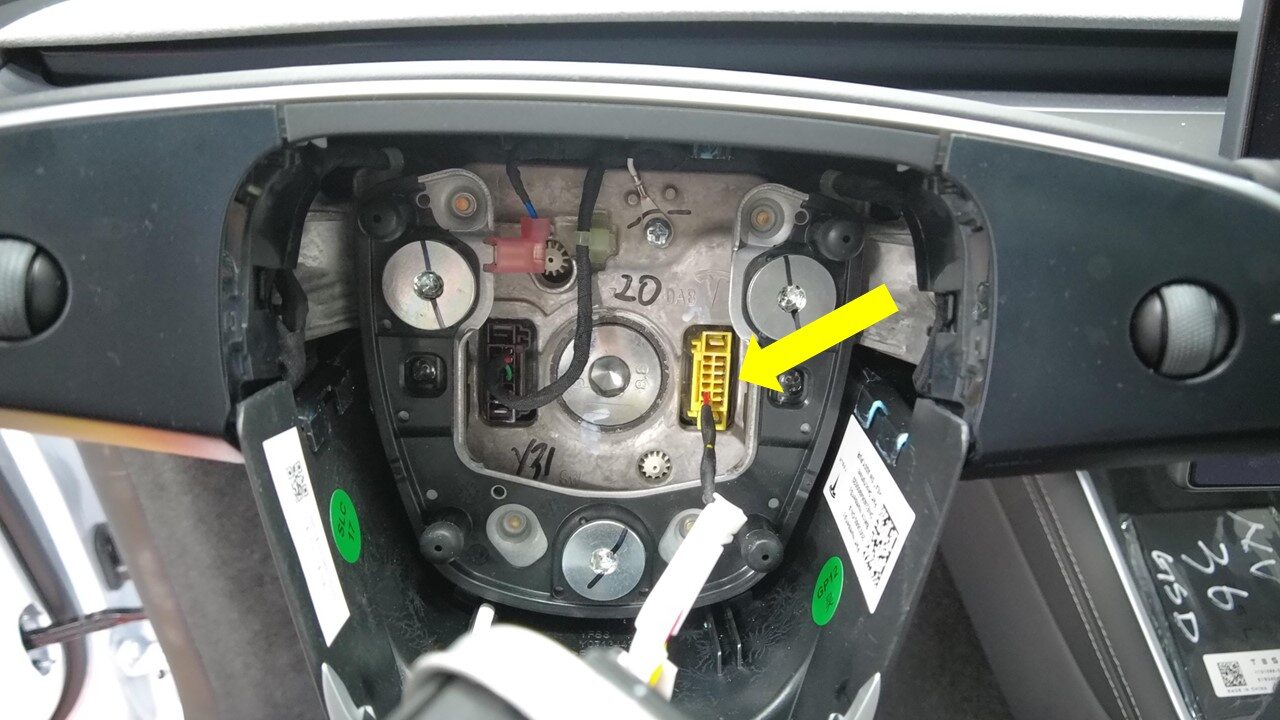

  3. 断开驾驶位气囊电气连接器,然后将气囊从车辆上拆下。

安装

  1. 连接驾驶位气囊电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保线束未卡在气囊与喇叭之间。

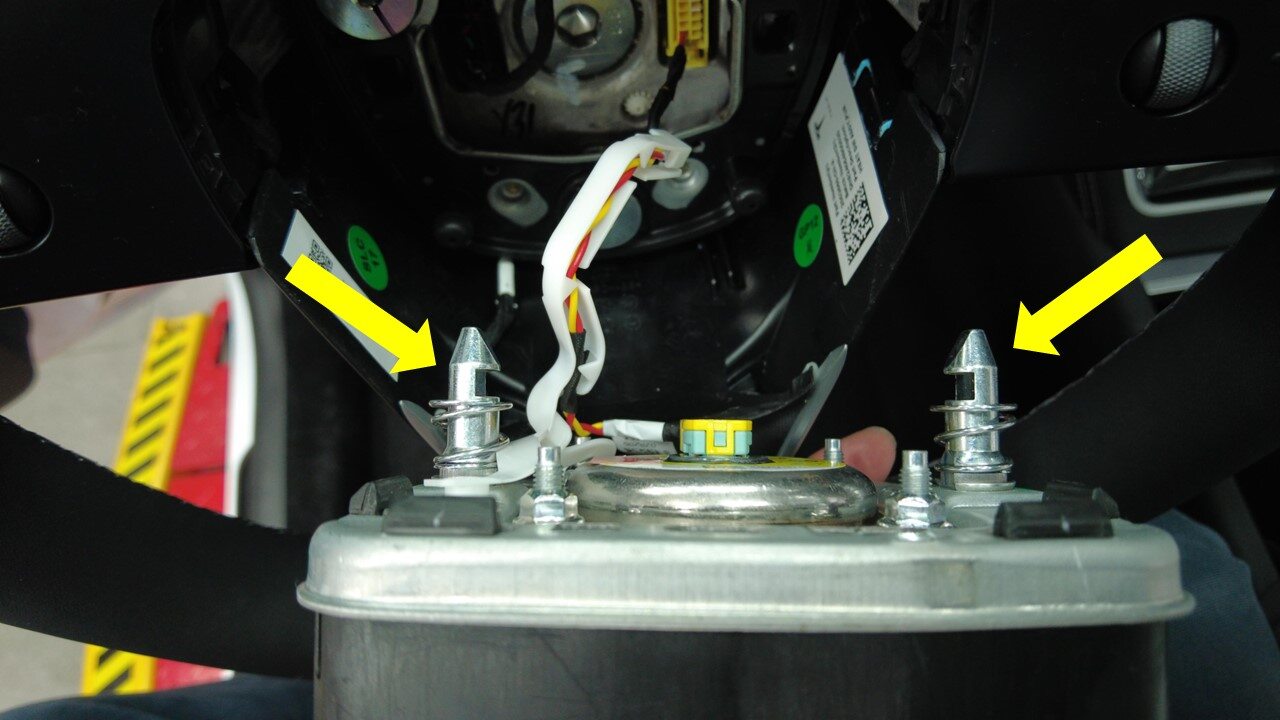

  2. 将驾驶位气囊总成放置在方向盘上,将固定销与卡子对齐。

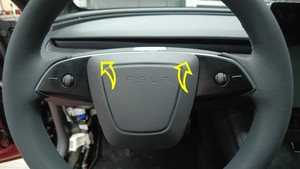

  3. 将驾驶位气囊总成左侧压入方向盘,听到清晰的锁止声,证明弹簧夹已完全固定。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。
  4. 将驾驶位气囊总成右侧压入方向盘,听到清晰的锁止声,证明弹簧夹已完全固定。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。
  5. 对驾驶位气囊左侧进行轻拉测试,以确认其已正确固定到方向盘。
  6. 对驾驶位气囊右侧进行轻拉测试,以确认其已正确固定到方向盘。
  7. 在气囊四周检查驾驶位气囊总成和方向盘之间的间隙是否均匀。
  8. 连接低压电池电源。请参阅低压电源(断开和连接)
