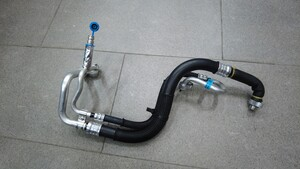

空调管路 - 超级歧管到压缩机 ((拆卸和更换))

校正代码 1820010102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格风管 - 进气 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至低压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用
将超级歧管至高压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 设置空调机。
  2. 打开左前车门,降下左前车窗。
  3. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 在触摸屏上,点击维护模式下的 "wrench"(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  6. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  7. 断开低压电池。请参阅低压电源(断开和连接)
  8. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  9. 回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

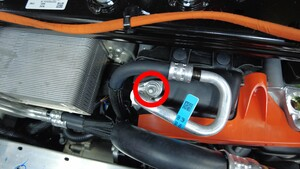

  10. 拆下将低压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒

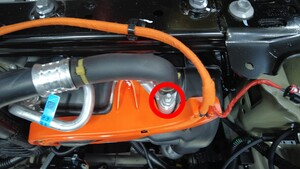

  11. 拆下将高压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  12. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓,然后将超级歧管至压缩机空调管路总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒

安装

  1. 将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  2. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  3. 安装将高压接头固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  4. 安装将低压接头固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  5. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
  6. 连接低压电池。请参阅低压电源(断开和连接)
  7. 解锁车辆网关。请参阅网关(解锁)
  8. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  9. 退出“维护模式”。请参阅维护模式
  10. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  11. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
