外横向拉杆 - 左 ((拆卸和更换))

校正代码 3201010402 FRT 0.20 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 外横向拉杆 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
左侧横拉杆外总成止动螺母
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
 重复使用
将左侧横拉杆外总成固定到左前转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米深套筒

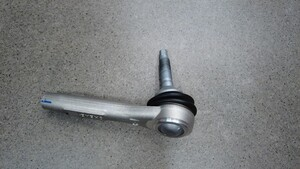

 更换 1109263-00-A

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损并记录发现的任何问题。
  2. 拆下左前轮毂。请参阅轮毂总成（拆卸和安装）。
  3. 用油性记号笔在横拉杆和止动螺母上标出证示标记，以便稍后在左横拉杆球头安装期间重新对齐两者。
  4. 松开左横拉杆球头处的止动螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 21 毫米 12 角组合扳手
  5. 拆下并弃用将左前横拉杆球头固定到左前悬架转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 22 毫米深套筒

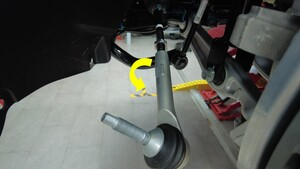

  6. 逆时针转动横拉杆，将横拉杆从转向连杆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    记录将横拉杆从转向连杆上拆下时的旋转圈数。

安装

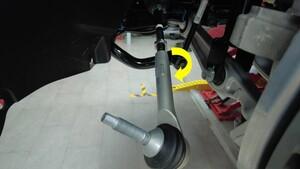

  1. 旋转外横向拉杆总成，以安装左侧外横向拉杆总成。
  2. 将左侧外横向拉杆总成放置到左前转向节上。

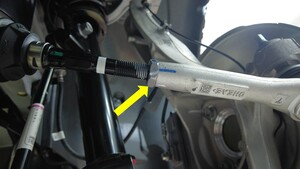

  3. 将外横向拉杆总成与此前在螺纹上标记的原始位置对齐。
  4. 安装一个新螺母，将左前横拉杆球头固定到左前悬架转向节。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 22 毫米深套筒
  5. 将止动螺母紧固到外横向拉杆总成。
    80 Nm (59.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 21 毫米 12 角组合扳手
  6. 安装前轮毂。请参阅轮毂总成（拆卸和安装）。
  7. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
