CCS2 - 充电接口（拆卸和更换）
校正代码
4401010102
FRT
0.55
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将充电接口母排固定到充电接口的紧固件（2 个）；将母排引线从螺柱上拆下 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 用于固定充电接口总成的螺栓（3 个） |
9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下充电接口安全盖，请参阅充电端口绝缘保护盖 - CCS 2 ((拆卸和更换))。
-

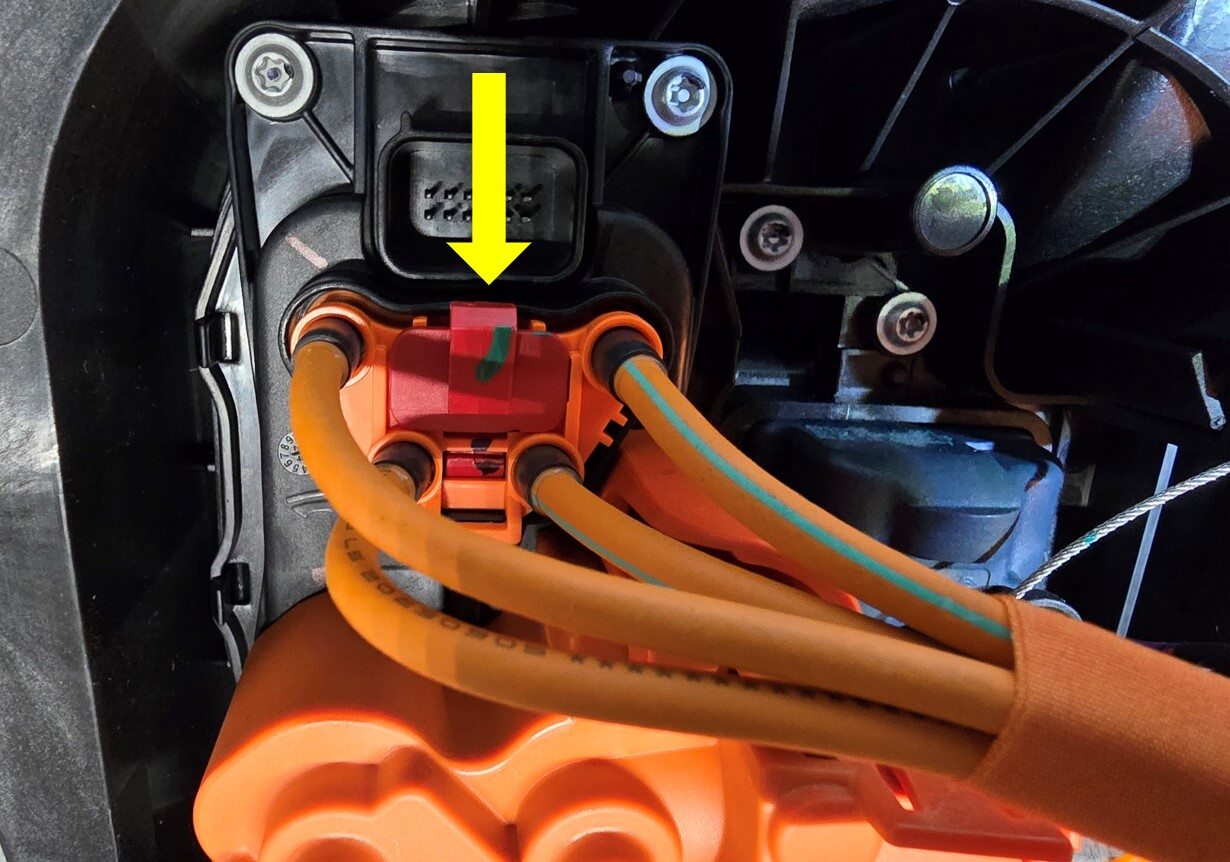

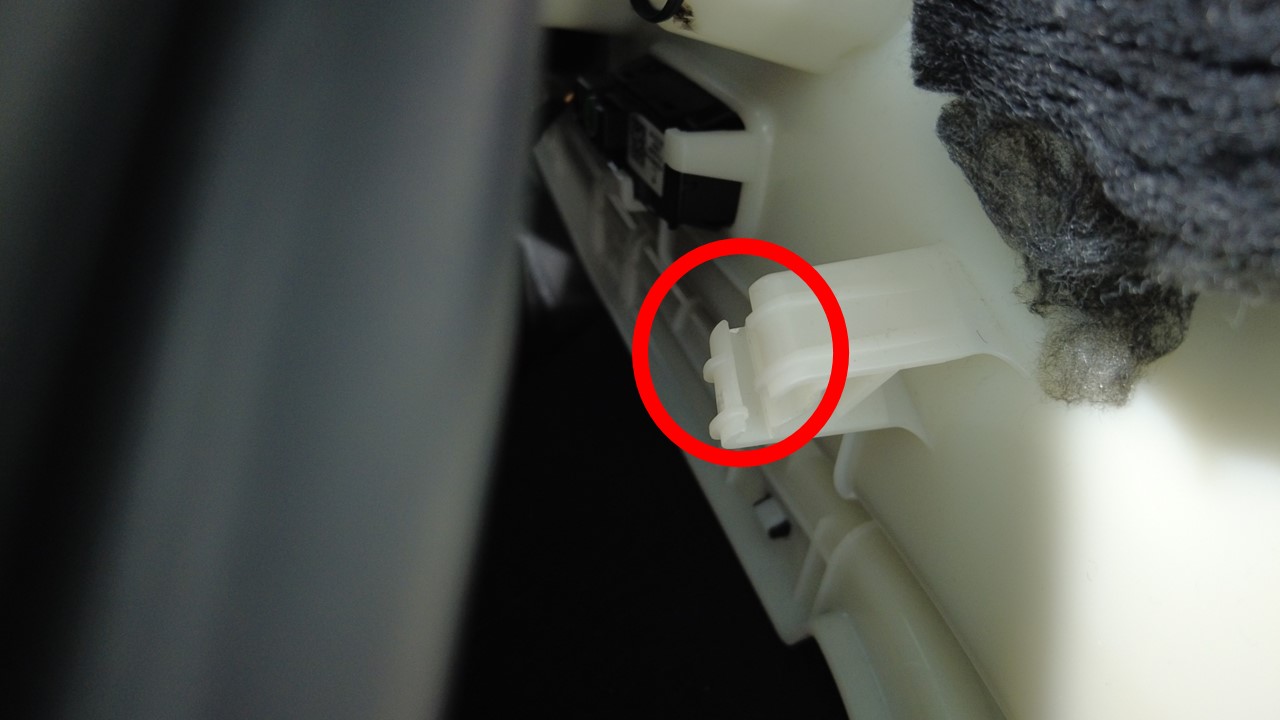

将交流输入线束从充电接口上断开。
-

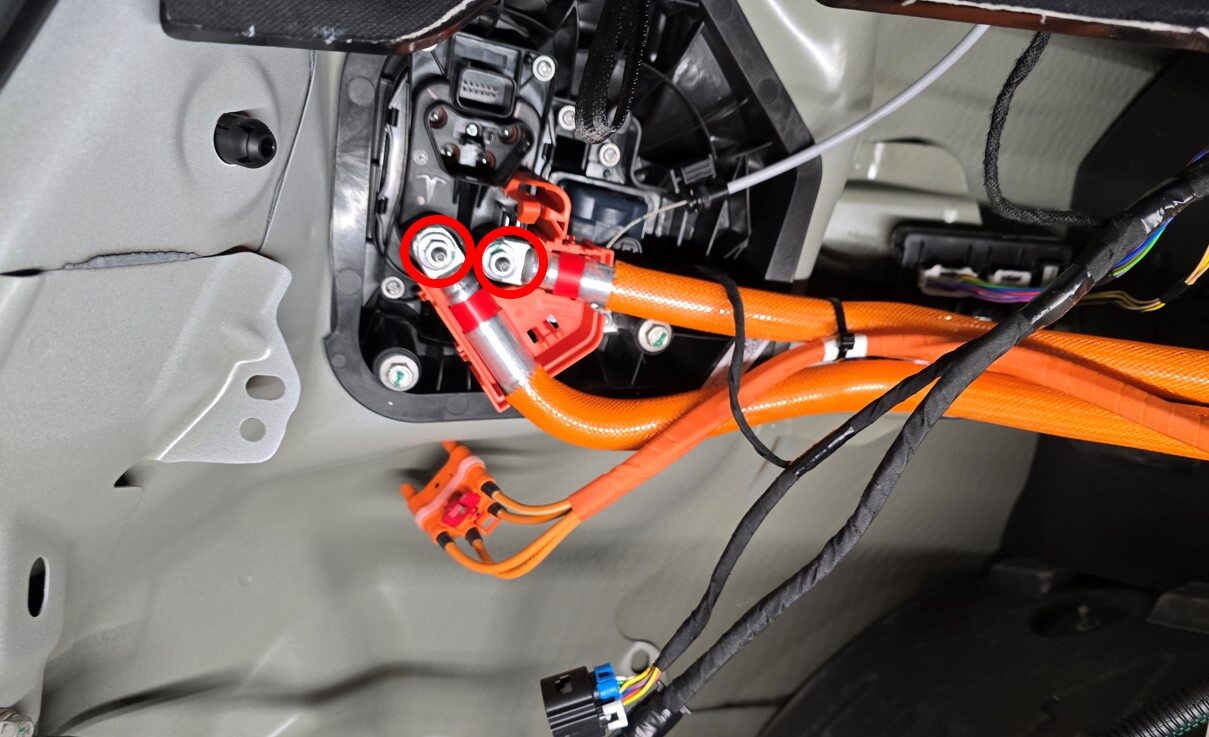

拆下将充电接口母排固定到充电接口的紧固件，然后将母排引线从螺柱上拆下。
TIp推荐使用以下工具：
- 绝缘工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 绝缘工具：
-

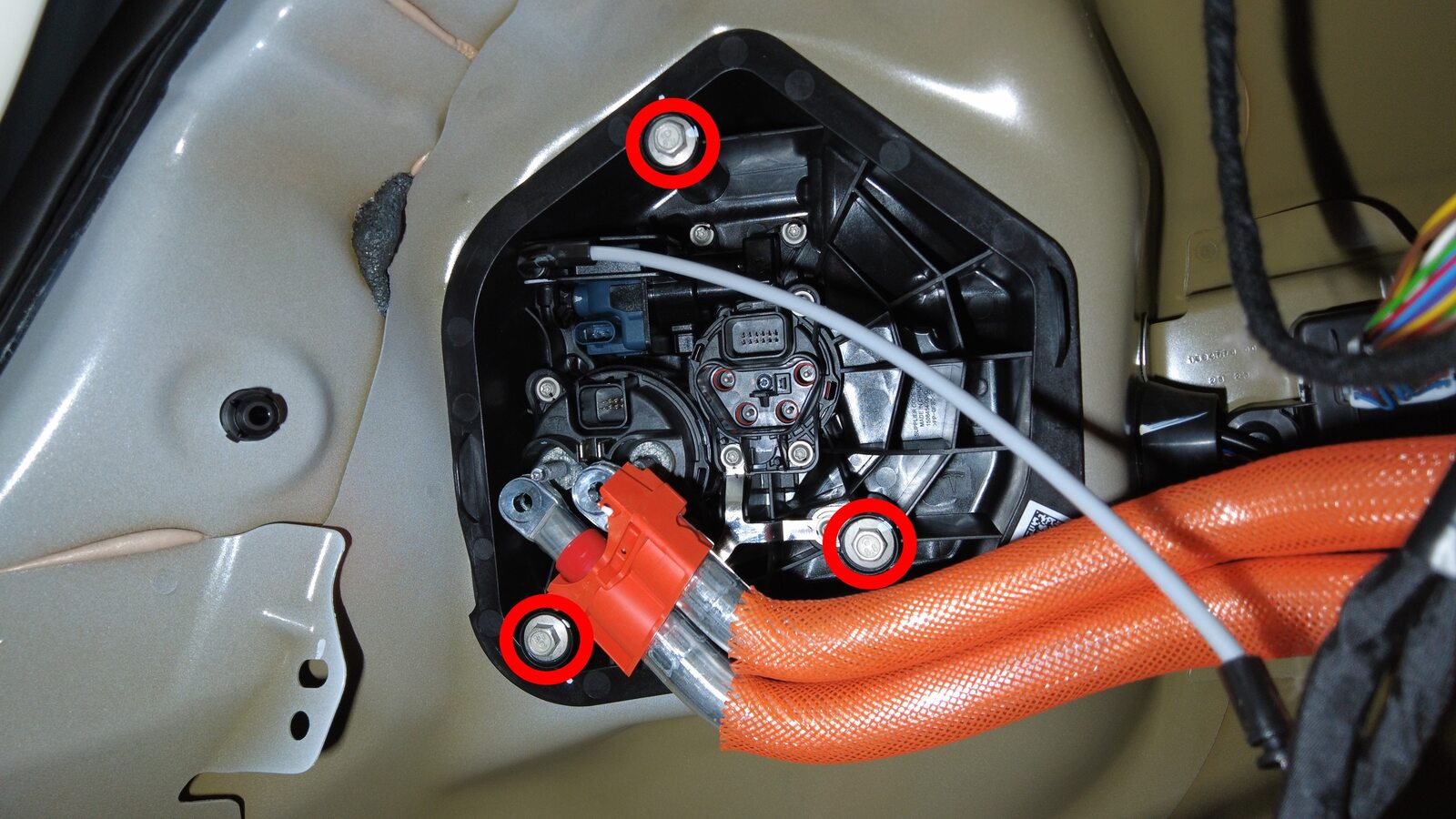

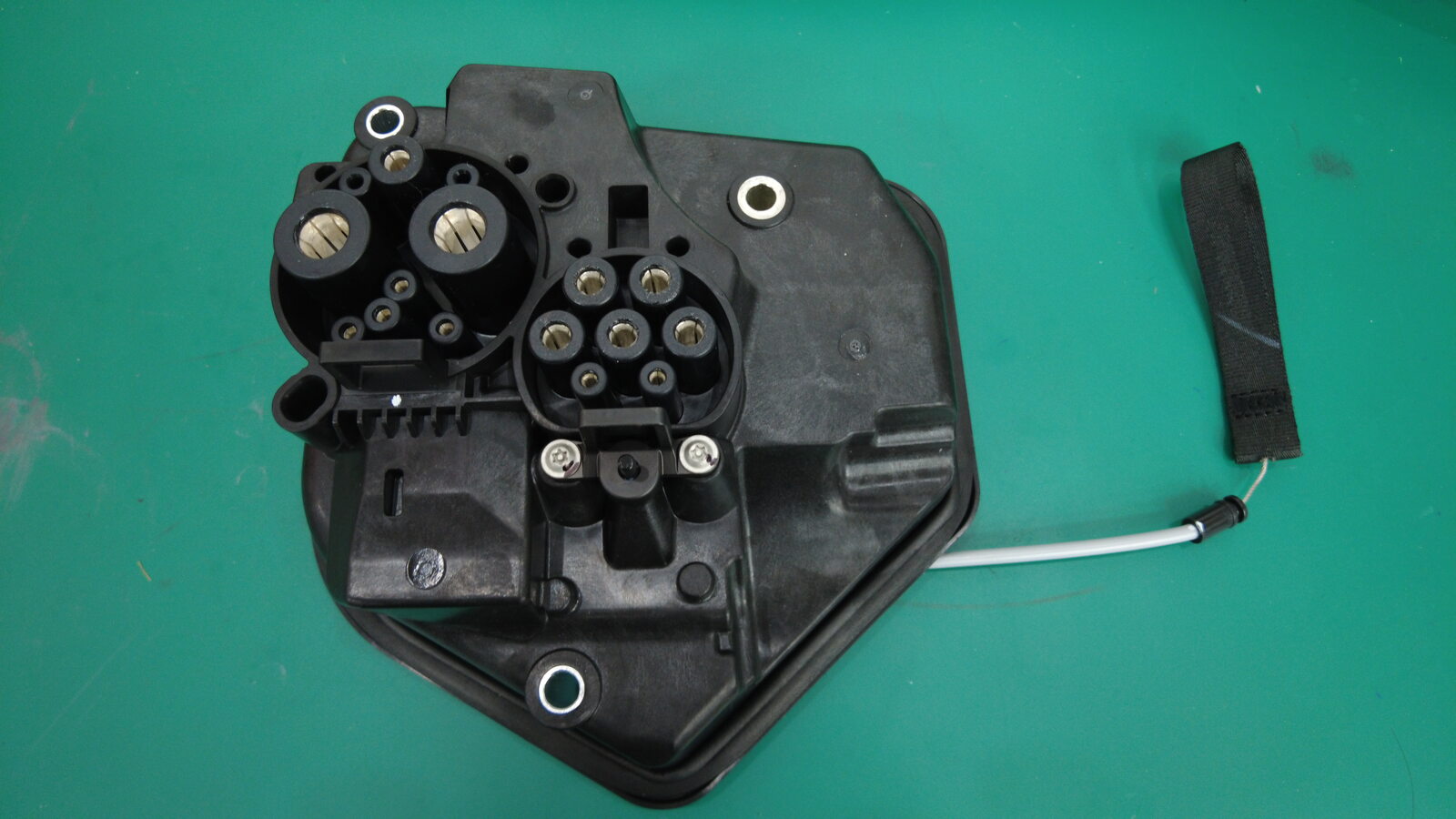

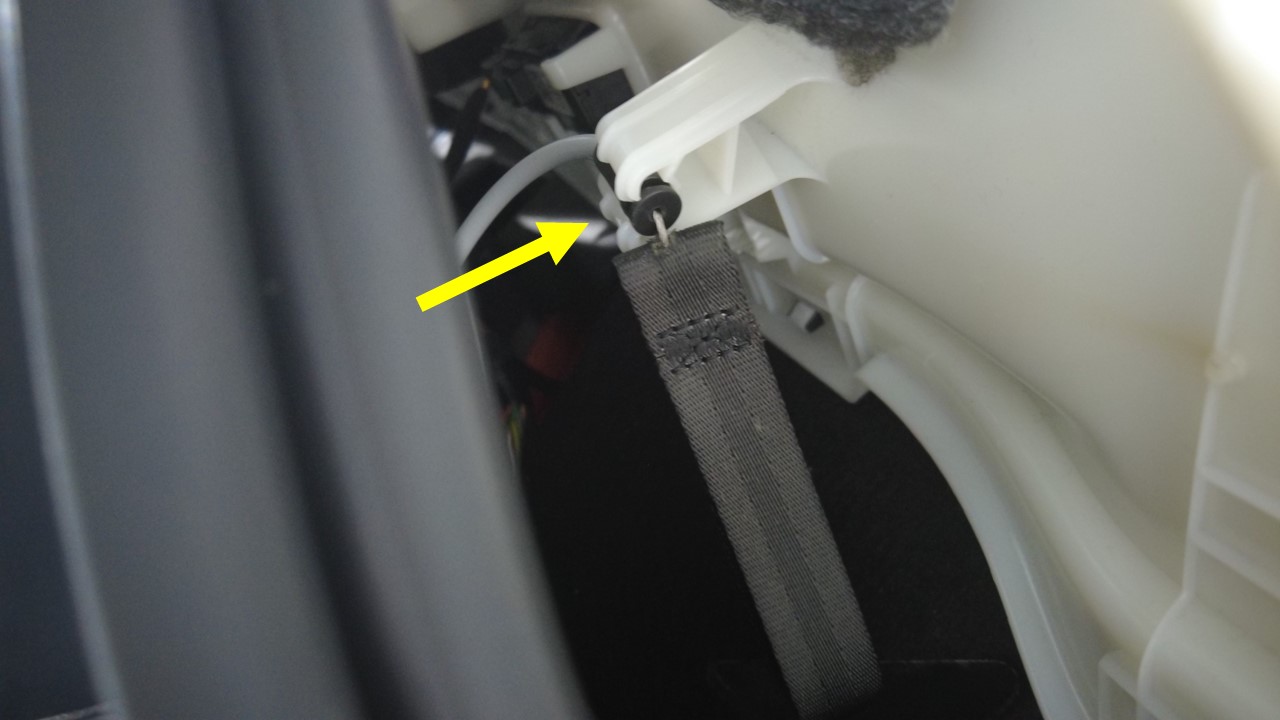

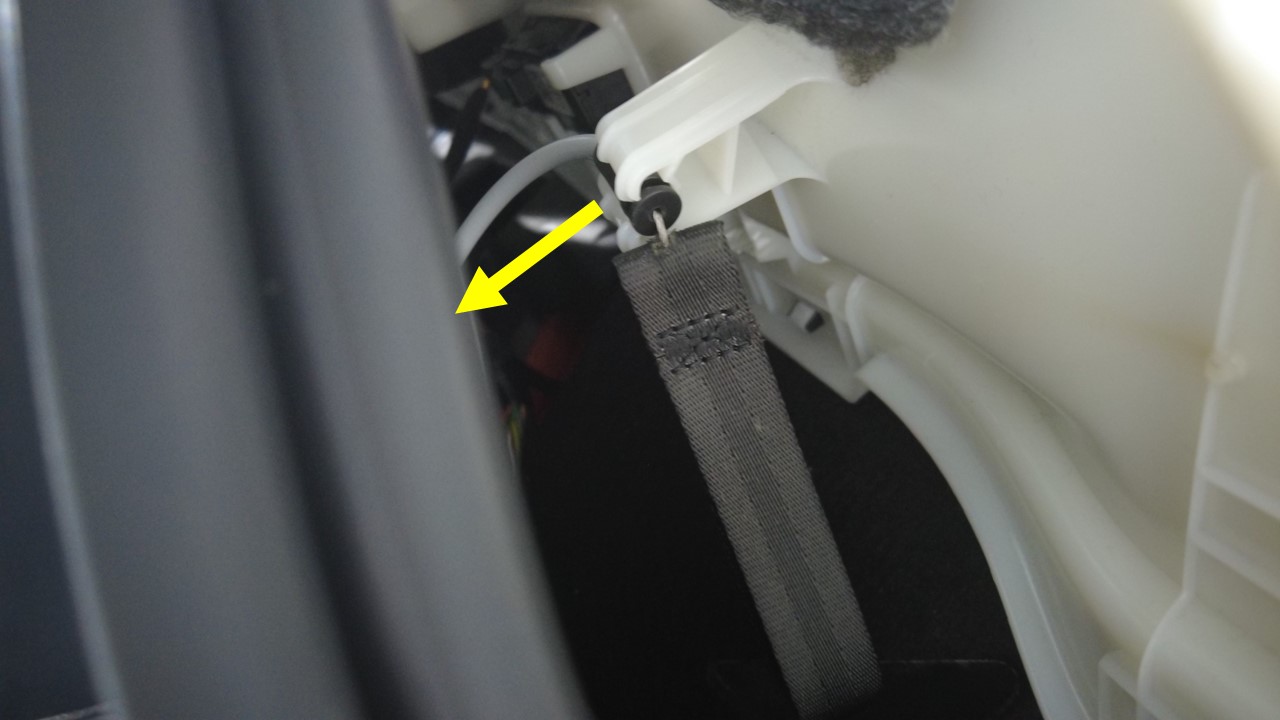

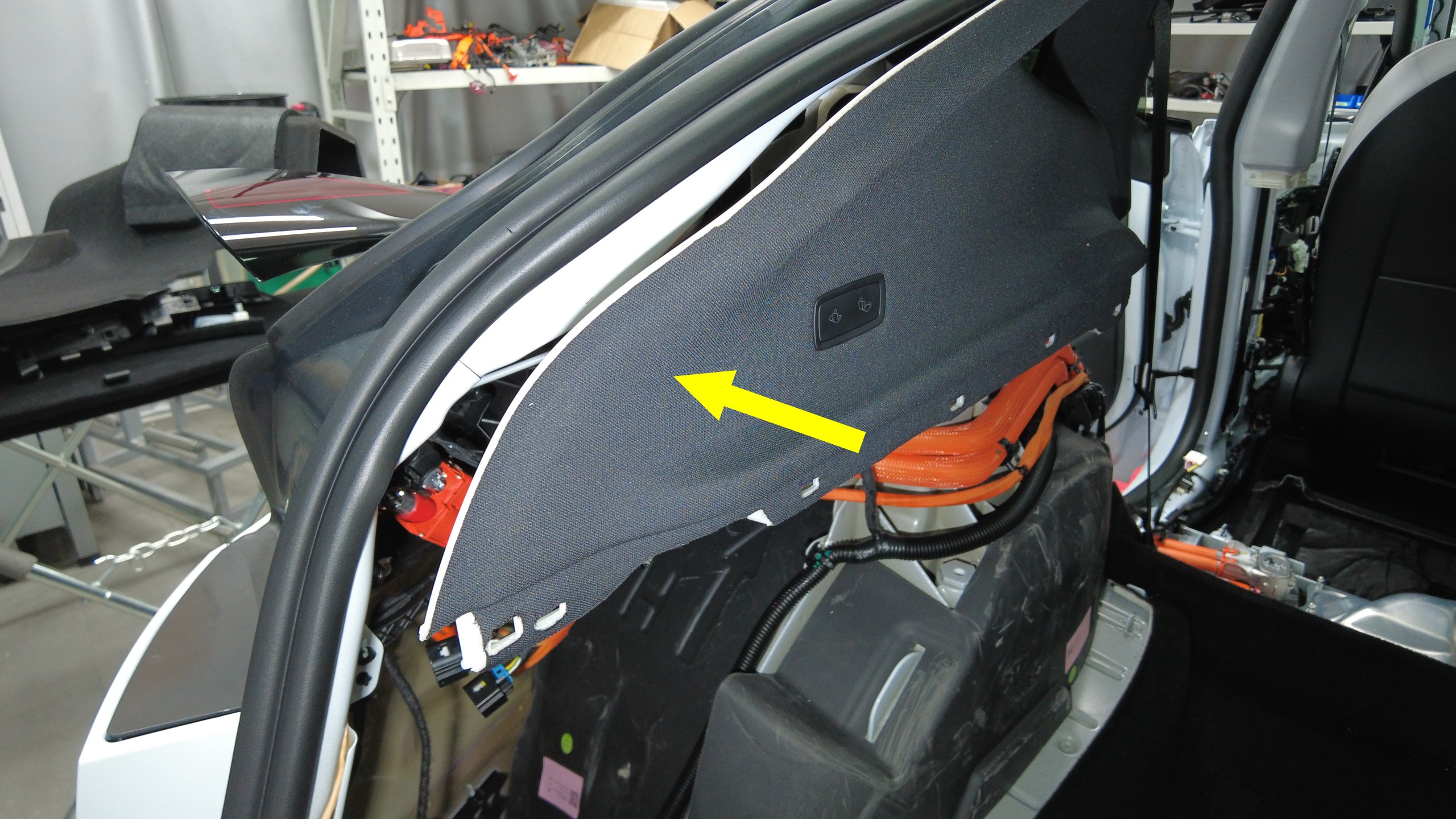

拆下充电接口总成。
TIp推荐使用以下工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
安装
-

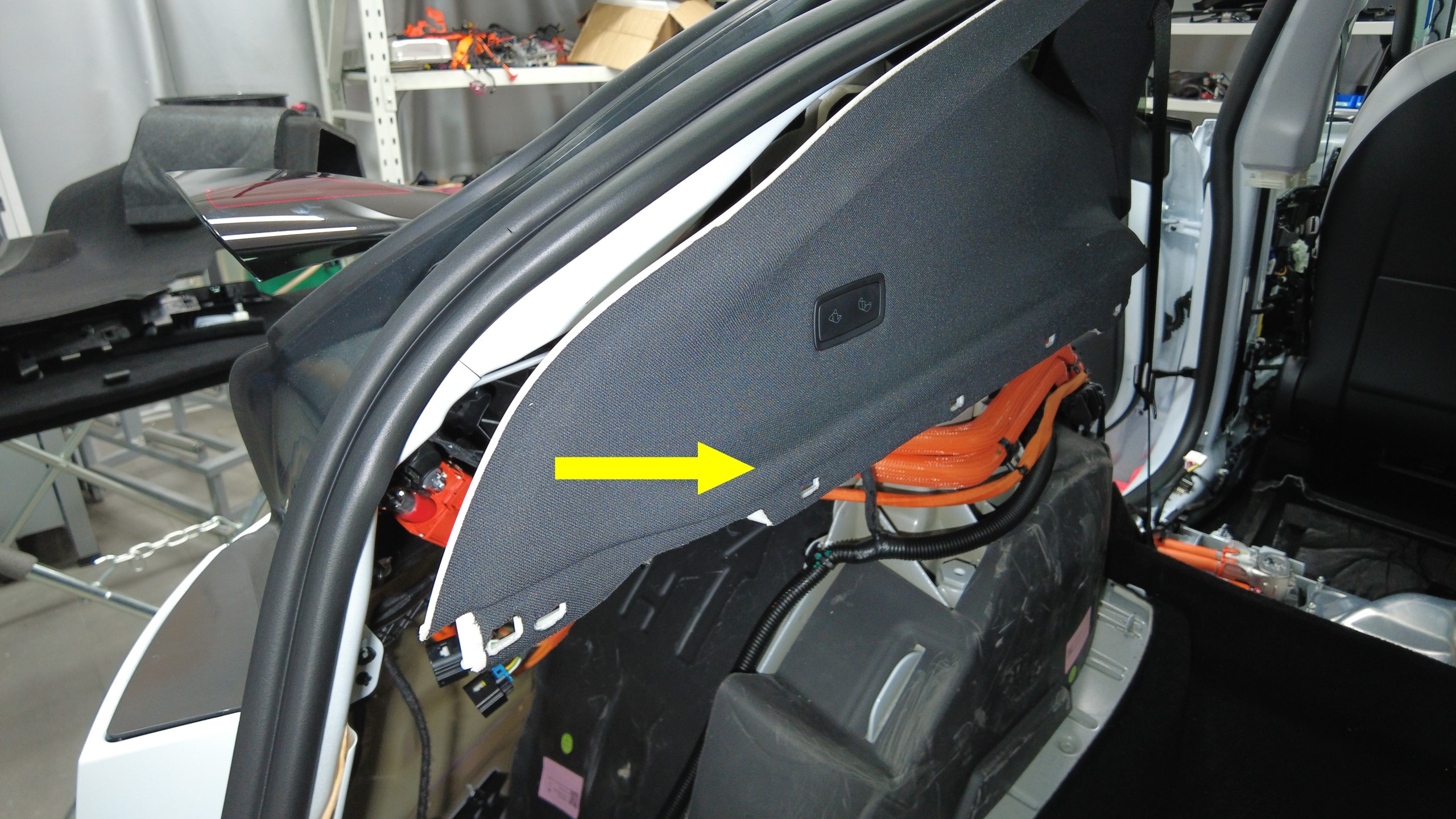

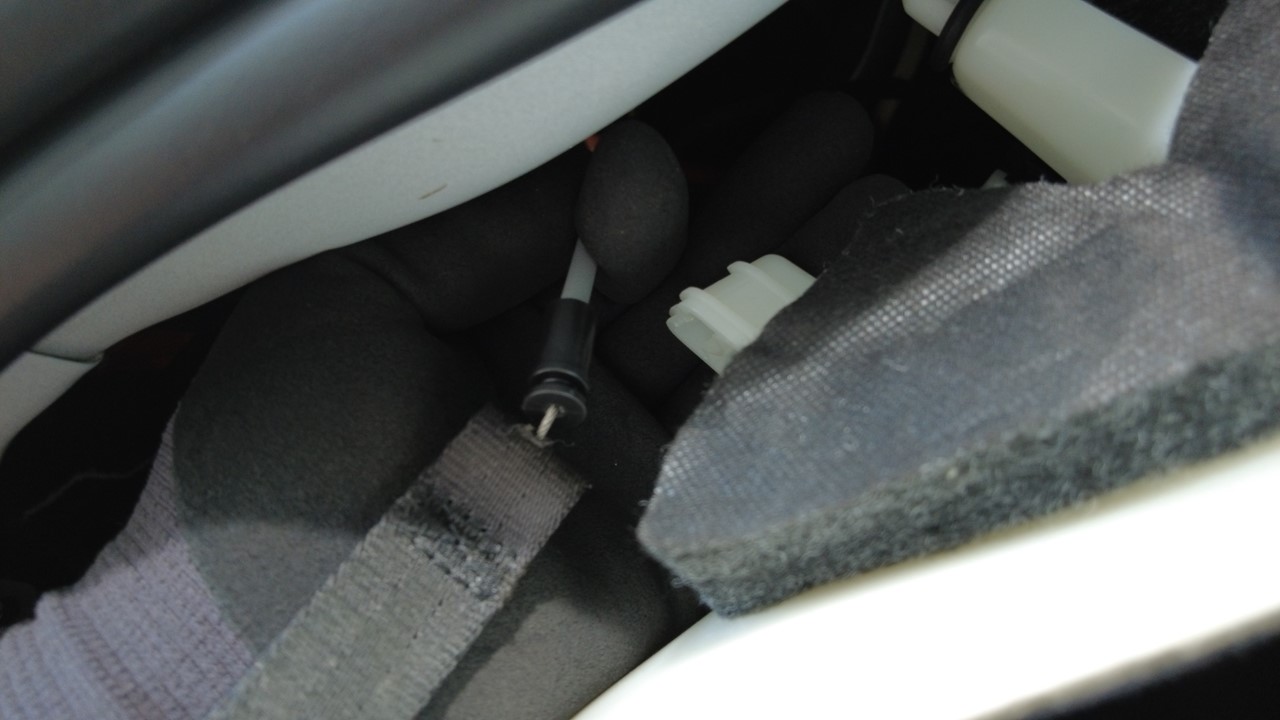

安装充电接口总成。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
-
将交流输入线束连接到充电接口上。
-

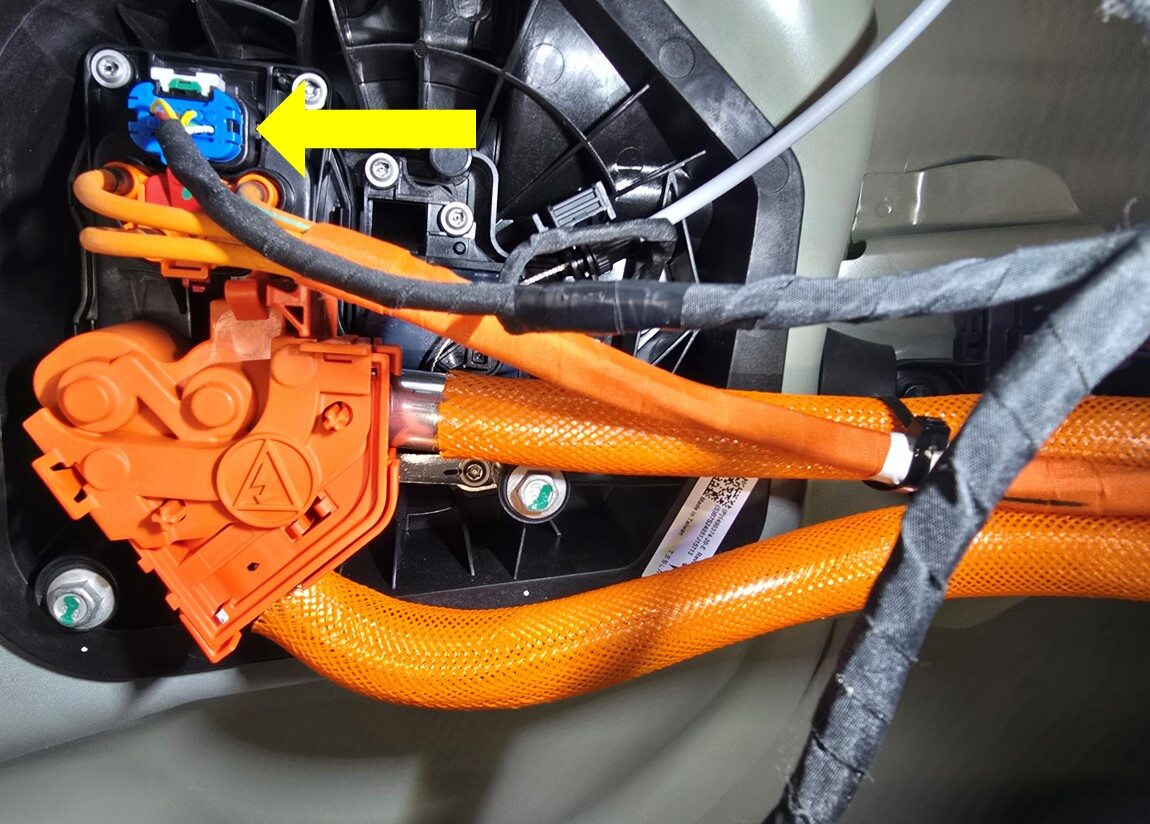

连接充电接口逻辑连接器。
-
确认充电接口螺柱已紧固至正确扭矩。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具：
- 绝缘工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 绝缘工具：
-
清理充电接口母排接触面上残留的 Penetrox。
-
向到母排引线背面涂抹 Penetrox。
-
将充电接口母排引线安装到充电接口总成上。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
注如果需要过大的力来固定母排，则母排可能已弯曲。检查母排是否损坏，必要时进行更换。
-
在高压母排引线至充电接口螺柱的每个高压接头处执行 Hioki 电阻测试。
注可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果电阻值高于 0.270 毫欧（270 微欧），请停止作业，并上报 Toolbox 会话。如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧） 之间变化，表明已通过 Hioki 测试，可执行下一步骤。
- 安装充电接口安全盖，请参阅充电端口绝缘保护盖 - CCS 2 ((拆卸和更换))。
