后驱动单元逆变器入口软管 ((拆卸和更换))

校正代码 1830021002 FRT 0.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下高压电池外壳后滑板。请参阅举升车辆 - 双支撑架。
  2. 在车辆后部下方放置冷却液排放容器。

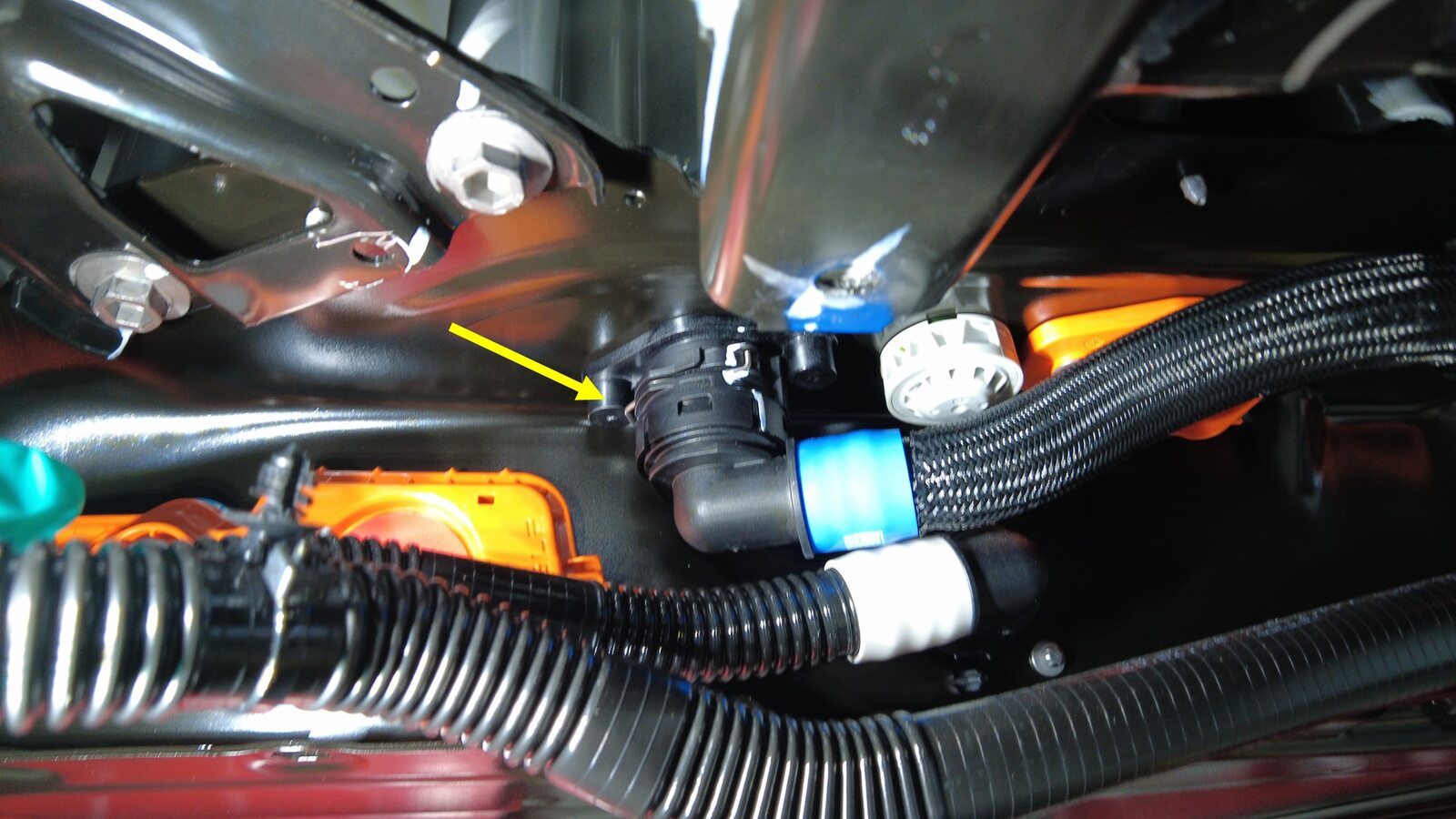

  3. 将后驱动单元变流器入口软管从高压电池后部断开，并堵住两端。

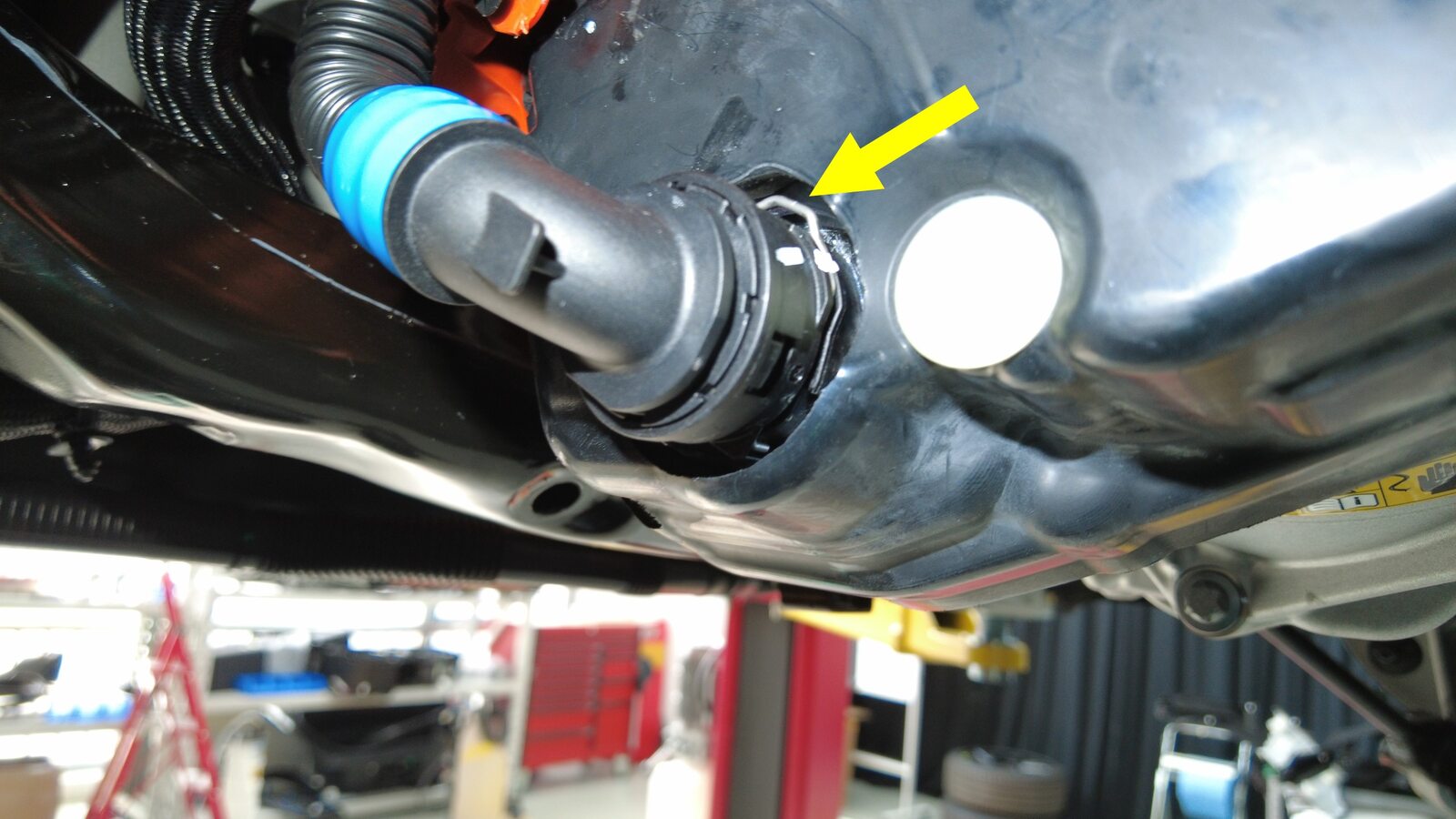

  4. 将后驱动单元变流器入口软管从液力联轴节上断开，等待冷却液从变流器中排出。

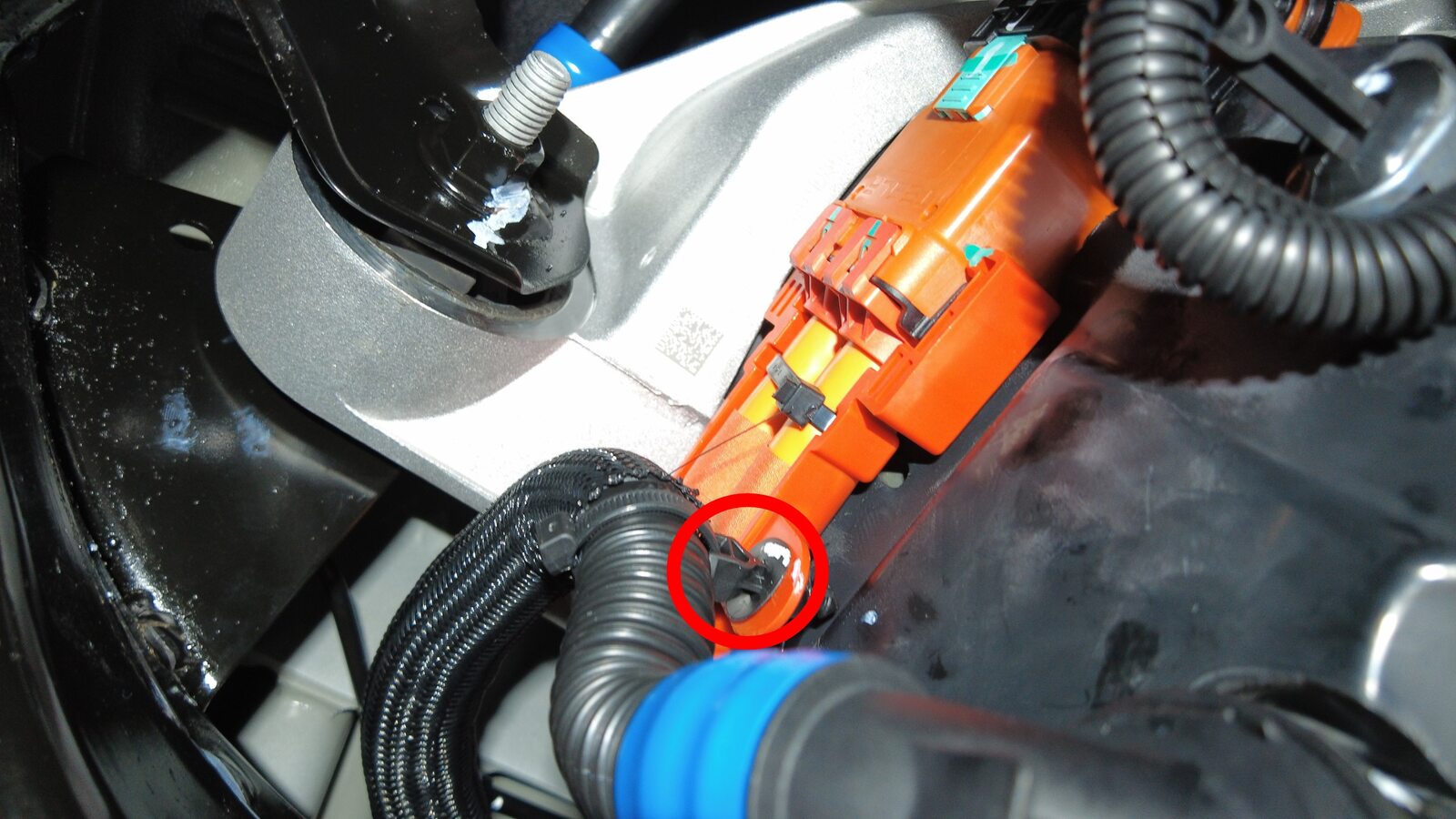

  5. 将后驱动单元变流器入口管从后驱动单元高压电缆线束上松开。

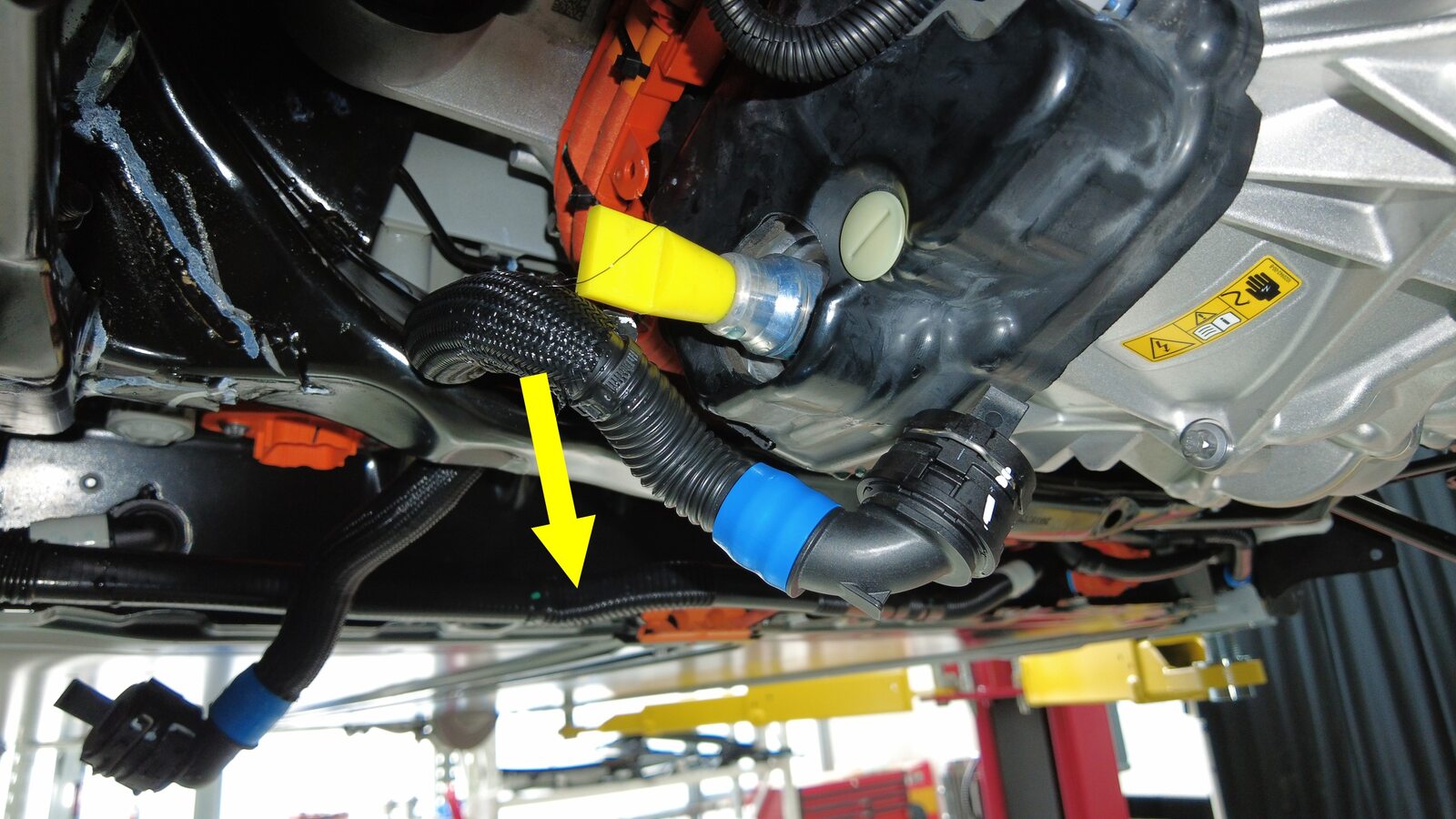

  6. 将后驱动单元变流器入口软管从副车架和驱动单元之间拆下。

安装

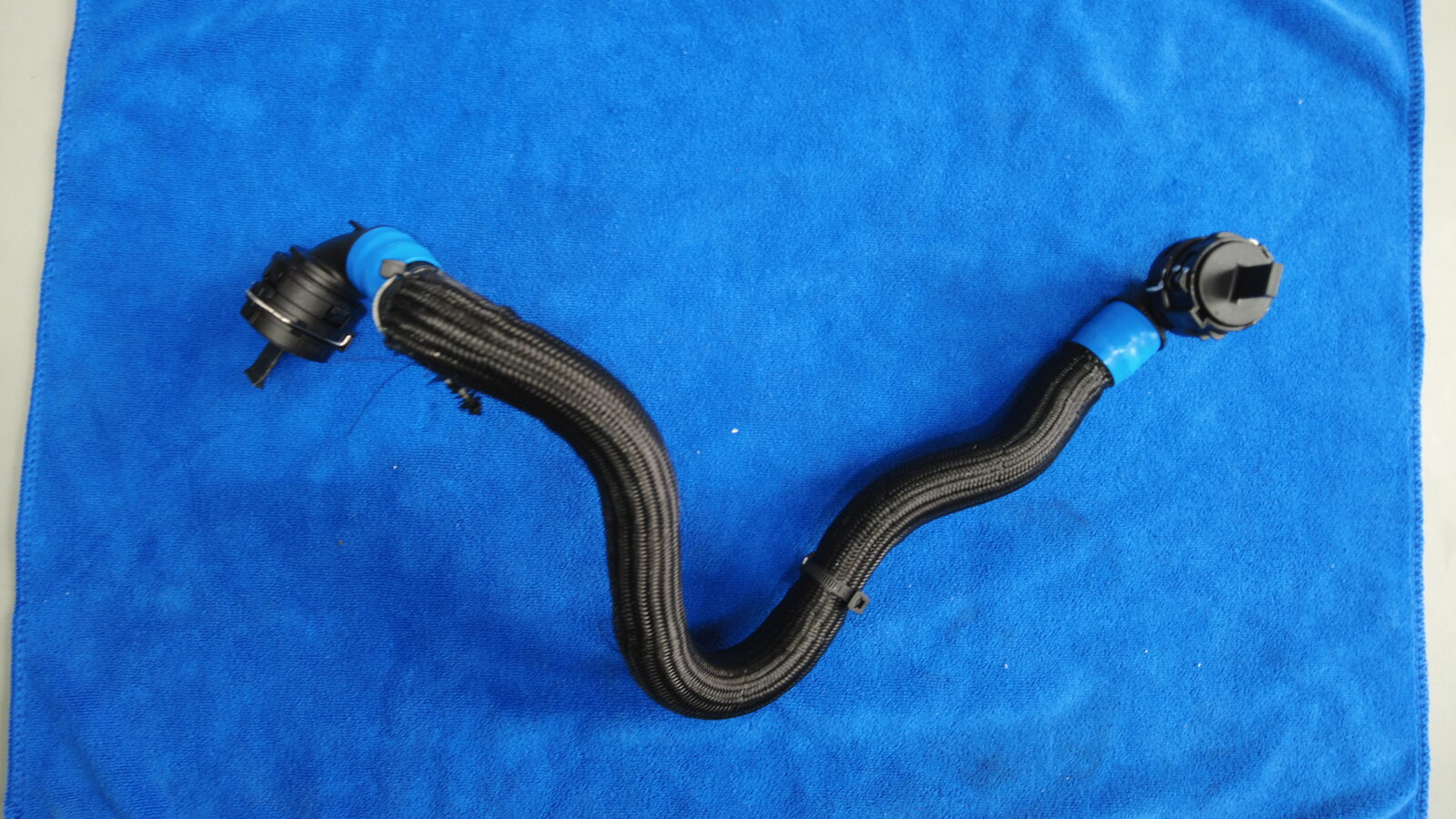

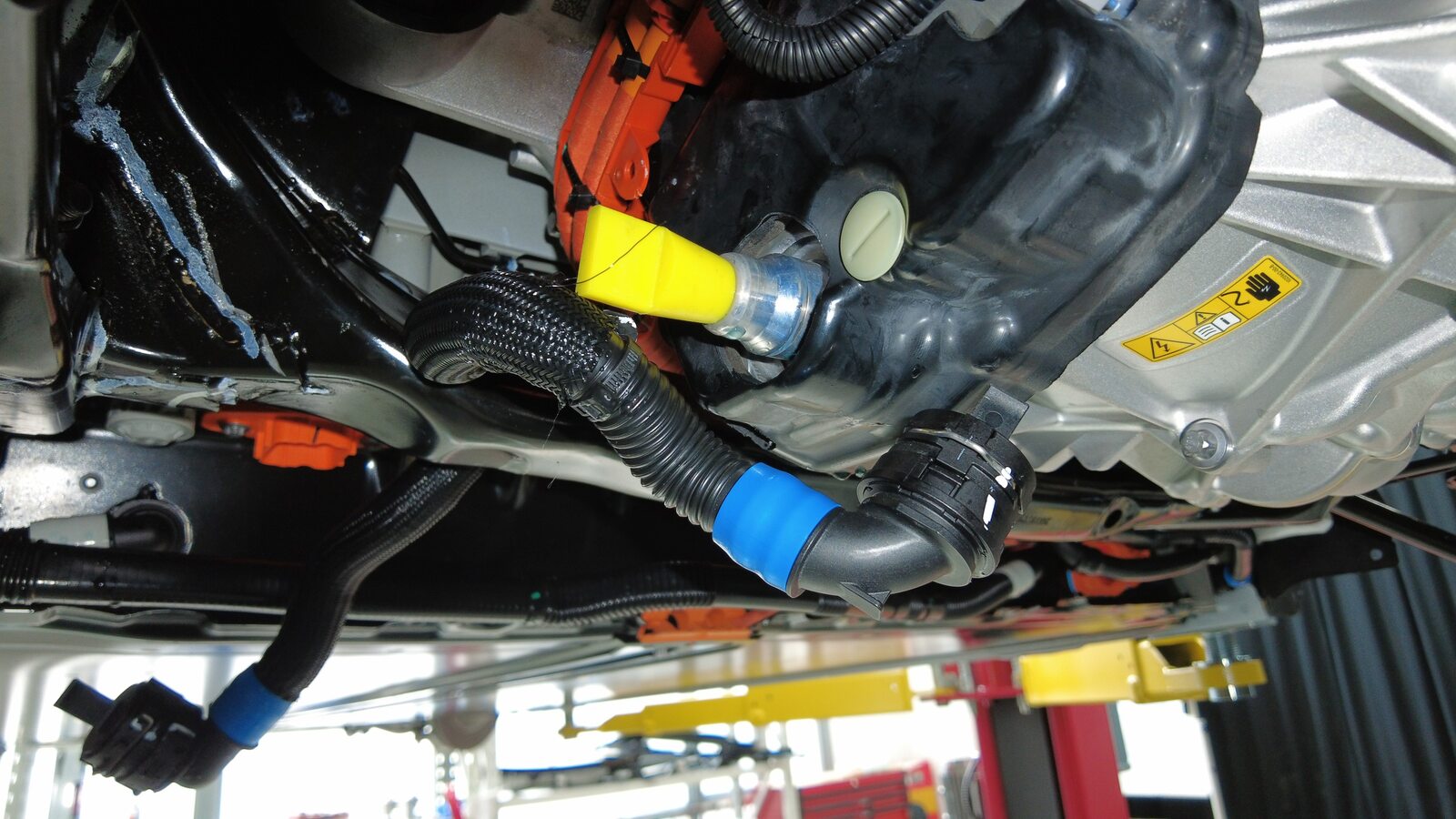

  1. 放置好后驱动单元变流器入口软管，以便将其安装在副车架与驱动单元之间。

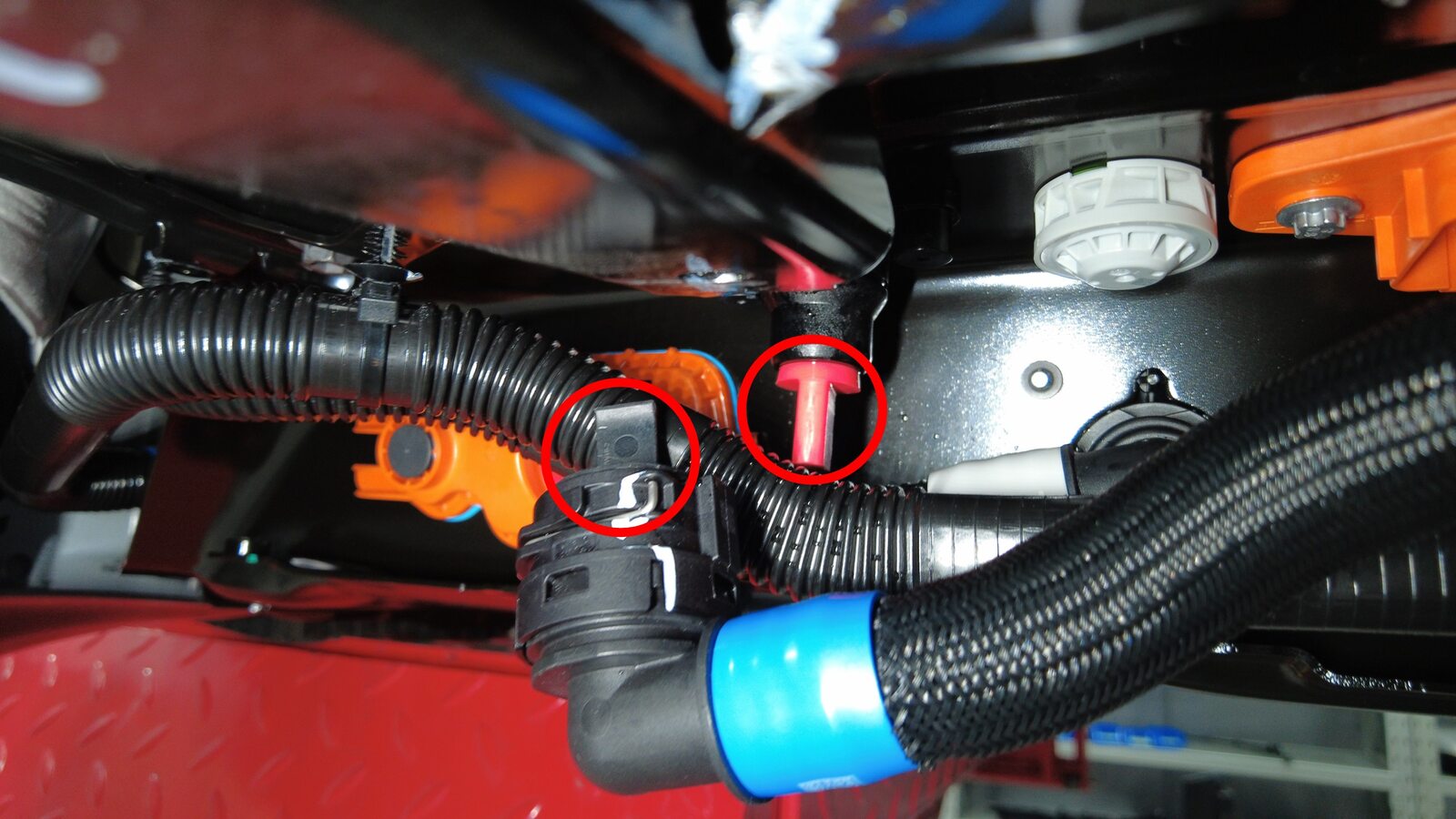

  2. 将后驱动单元变流器入口软管紧固到后驱动单元高压电缆线束上。
  3. 取下塞子，将后驱动单元变流器入口软管连接到高压电池后部。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  4. 取下软管塞并将冷却液入口软管连接到后驱动单元。
  5. 安装高压电池外壳后部滑板。请参阅举升车辆 - 双支撑架。
