扶手 - 外侧 - 中控台（拆卸和更换）

校正代码 待定 FRT 0.1 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，降下左前车窗。

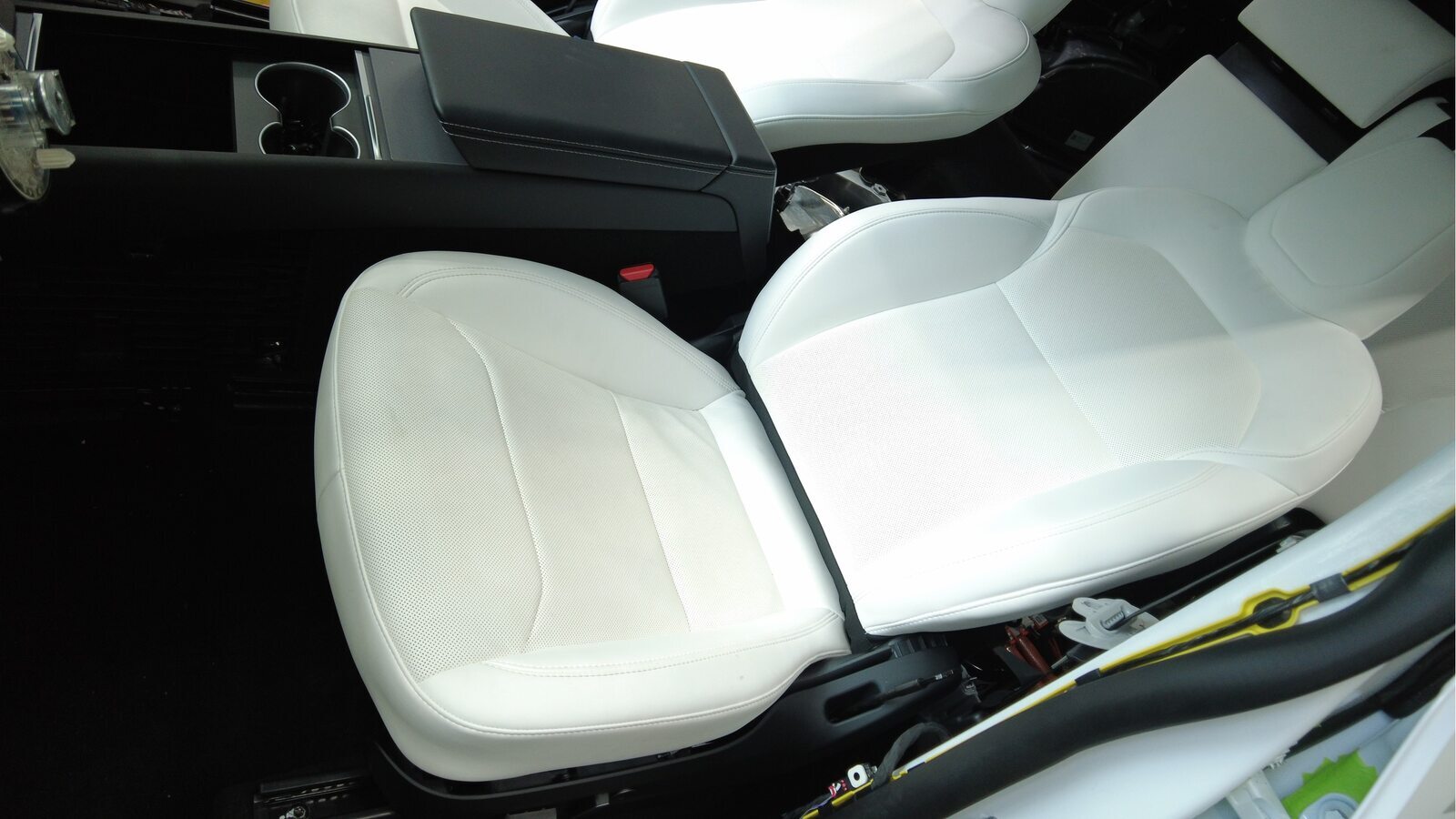

  2. 将驾驶位座椅向后移动，然后将靠背调整至较低位置，以确保有足够空间在中控台后侧面板附近操作。
  3. 提起中控台扶手。

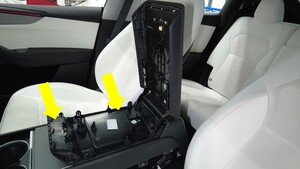

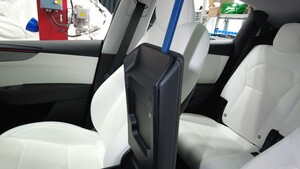

  4. 松开将内侧扶手固定到外侧扶手的卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    使用饰板工具按从顶部到底部的顺序逐个松开卡子。

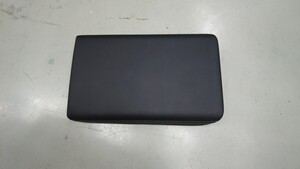

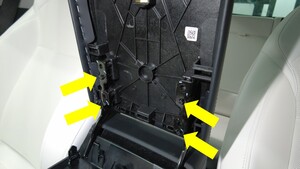

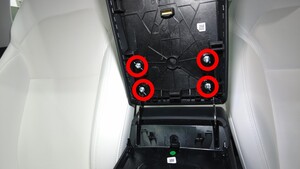

  5. 拆下将扶手铰链固定到外侧扶手的螺钉（4 个），然后将外侧扶手从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 带角度测量的扭矩扳手

安装

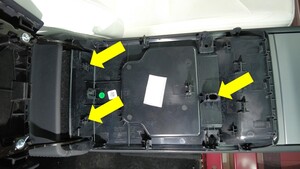

  1. 将外侧扶手放置在中控台上，然后安装将扶手铰链固定到外侧扶手的螺钉（4 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 带角度测量的扭矩扳手
  2. 对齐定位销，然后接合将内侧扶手固定到外侧扶手的卡子。
  3. 合上中控台扶手。
  4. 将驾驶位座椅移回原位。
  5. 升起左前车窗，关闭左前车门。
