灯带 - 前（拆卸和安装）

校正代码 1740120101 FRT 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 灯带 - 前（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x4) that attach the front lightbar center assembly to the front end module
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
  • 4 英寸加长件
  • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
 重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

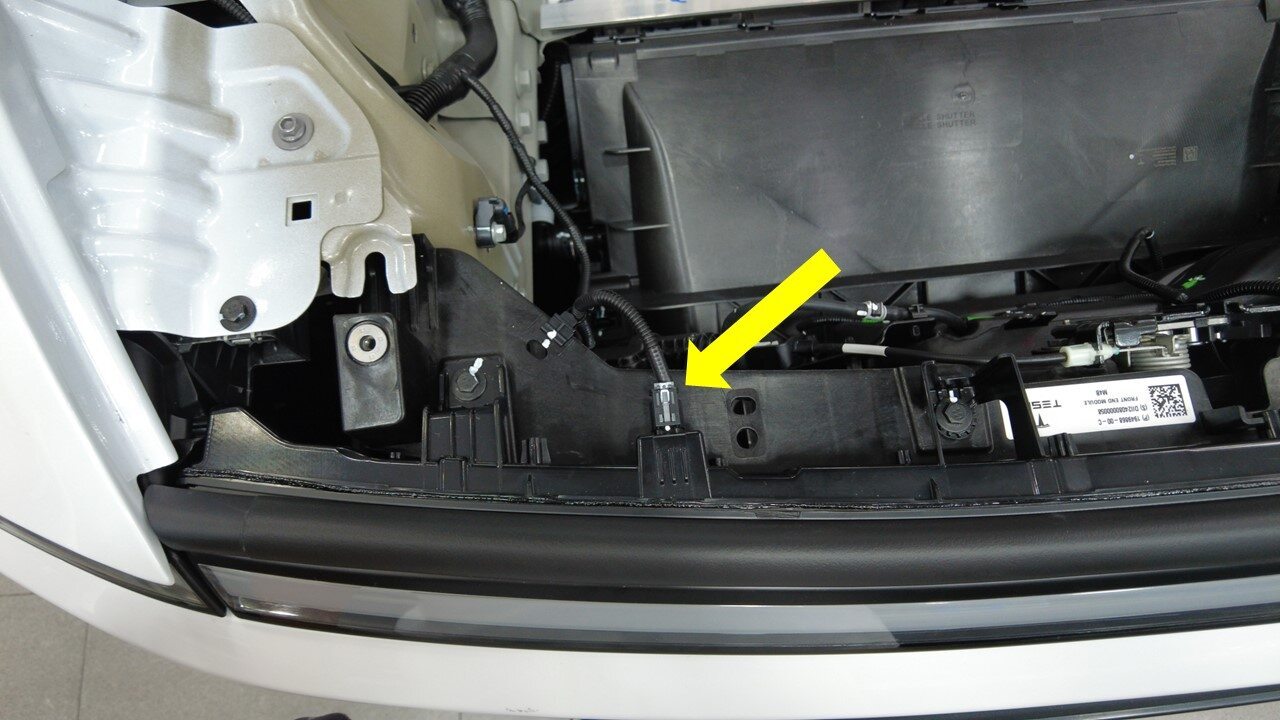

  2. 断开前部灯带总成连接器。

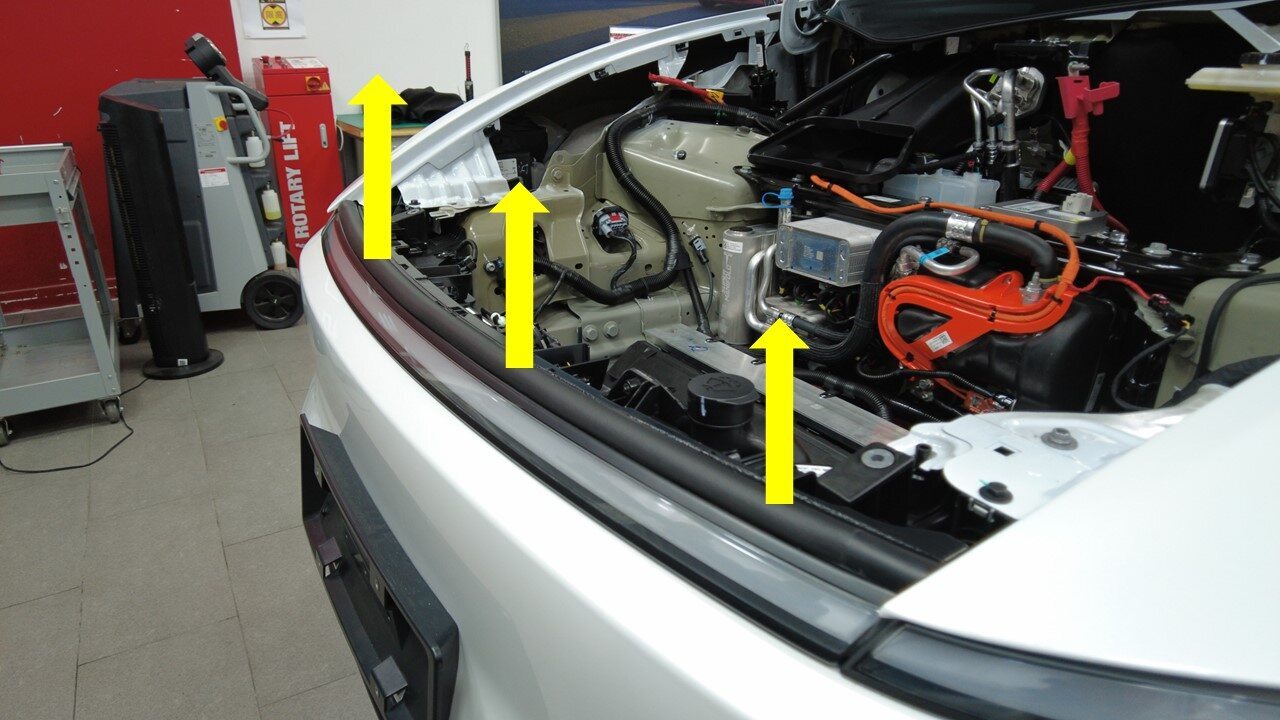

  3. 拆下将前部中央灯带总成固定到前端模块的螺栓（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件
    • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）

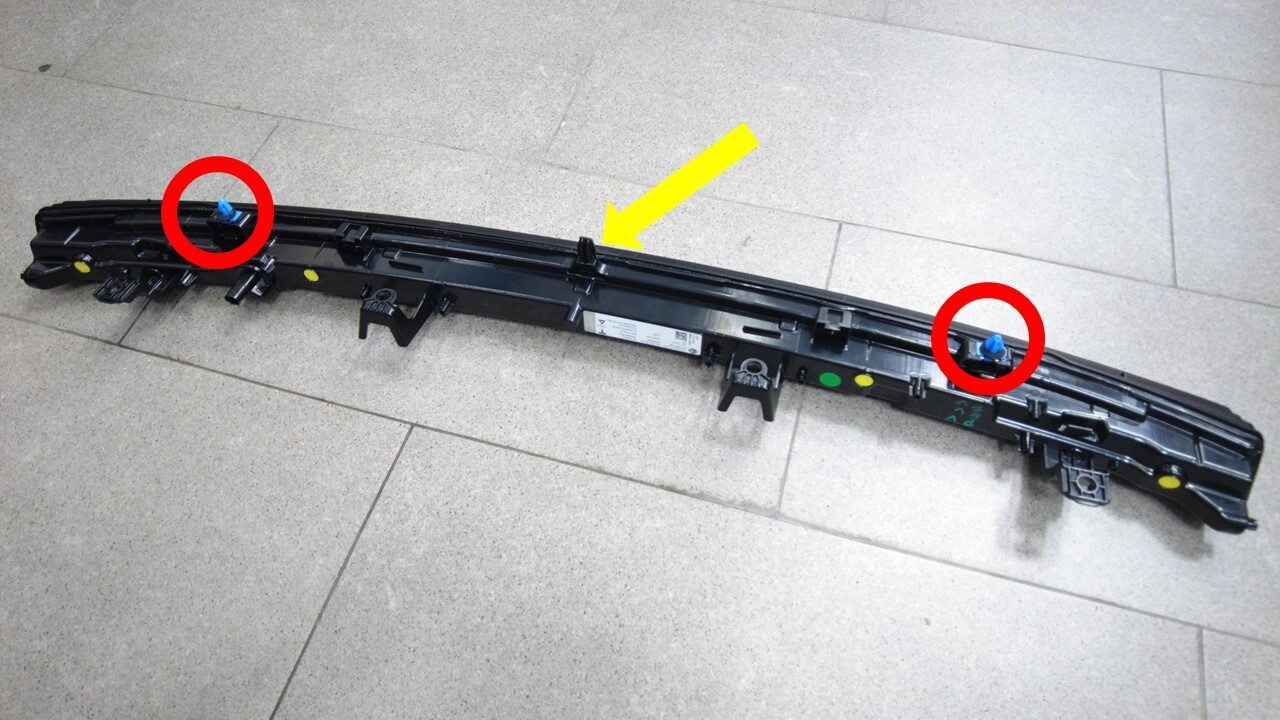

  4. 松开卡子（2 个）和定位锁片以拆下前部灯带总成。

安装

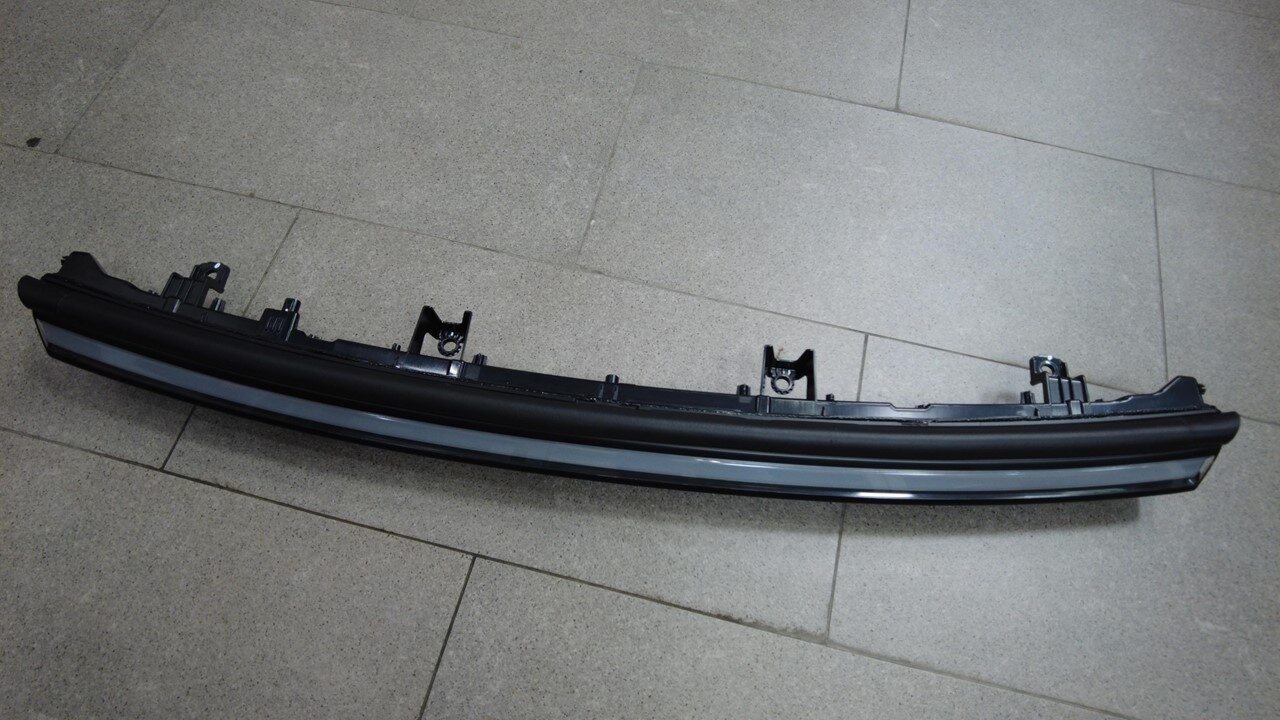

  1. 接合卡子（2 个）和定位锁片以安装前部灯带总成。
  2. 安装将前部中央灯带总成固定到前端模块的螺栓（4 个）。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件
    • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
  3. 连接前部灯带总成连接器。
  4. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
