后平衡杆和连杆 - 平衡杆连杆 - 后 - LH(拆卸和更换)

校正代码 3103020302 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后平衡杆和连杆 - 平衡杆连杆 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后下拉连杆固定到左后平衡杆的螺母
55 Nm (40.6 lbs-ft)
  • 5 毫米六角
  • 15 毫米组合回旋头扳手
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换
将左后平衡杆固定到左后转向节的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换

拆卸

  1. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
  2. 拆下并弃用将左后下拉连杆固定到左后平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    Informational PurposesAn informational icon, calling your attention
    为获得拆卸下拉连杆的正确角度,可能需要将后平衡杆向上/向下移动。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 5 毫米六角
    • 15 毫米组合回旋头扳手
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 拆下并弃用将左后平衡杆连杆固定到左后转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

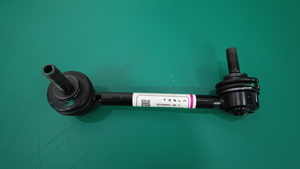

  4. 将左后下拉连杆从车上拆下。

安装

  1. 将左后下拉连杆放置到车辆上。
  2. 安装并手动拧紧新的螺母,将左平衡杆连杆固定到左后转向节。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    用 5 毫米六角扳手反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    安装后,使用油性记号笔标记螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 安装并紧固新的螺母,将左后下拉连杆固定到左后平衡杆。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 5 毫米六角
    • 15 毫米组合回旋头扳手
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
