快充接触器 - 高压电池 ((拆卸和更换))

校正代码 1630011002 FRT 1.56 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅 人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将正极输入快充母排从快充触点开关上拆下。请参阅 母排快充 - 输入 - 正极 ((拆卸和更换)) 或 Busbar Fast Charge - Input - Positive - PN Prefixed with 2xx ((拆卸和更换))。
  2. 将负极输入快充母排从快充触点开关上拆下。请参阅 母排快充 - 输入 - 负极 ((拆卸和更换)) 或 Busbar Fast Charge - Input - Negative - PN Prefixed with 2xx ((拆卸和更换))。
  3. 将快充正极直流链路母排从快充触点开关上拆下。请参阅 母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换)) 或 Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx ((拆卸和更换))。
  4. 将快充负极直流链路母排从快充触点开关上拆下。请参阅 母排 - 快充接触器到直流母排 - 负极 ((拆卸和更换)) 或 Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx ((拆卸和更换))。

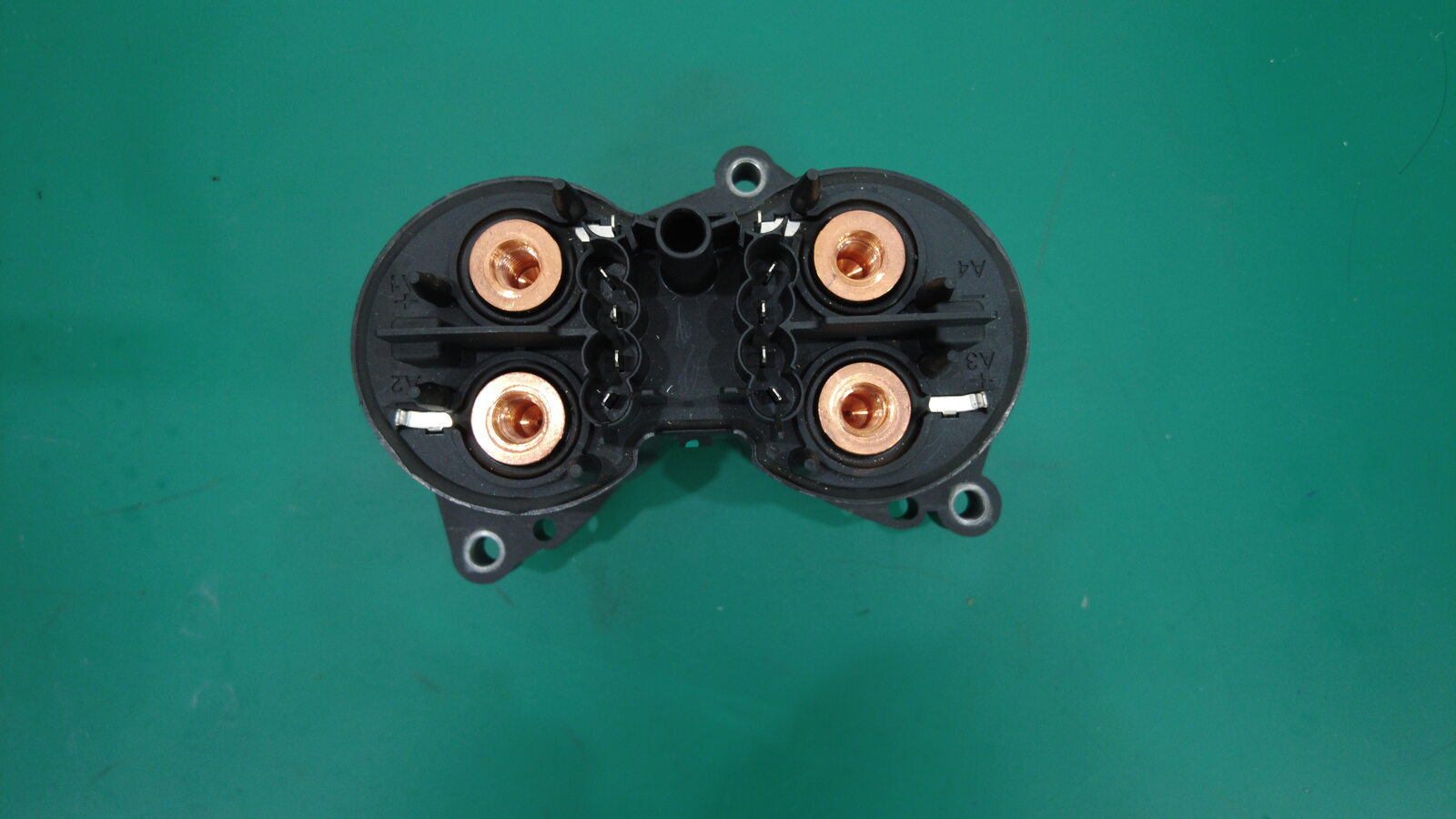

  5. 松开导销（2 个），拆下将快充触点开关固定到下部快充绝缘体总成的螺栓（3 个），然后将触点开关从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 0.25 英寸高压绝缘方形钻头棘轮
    • 1/4 英寸钻头 E8 外梅花套筒 - 1115113-00-B

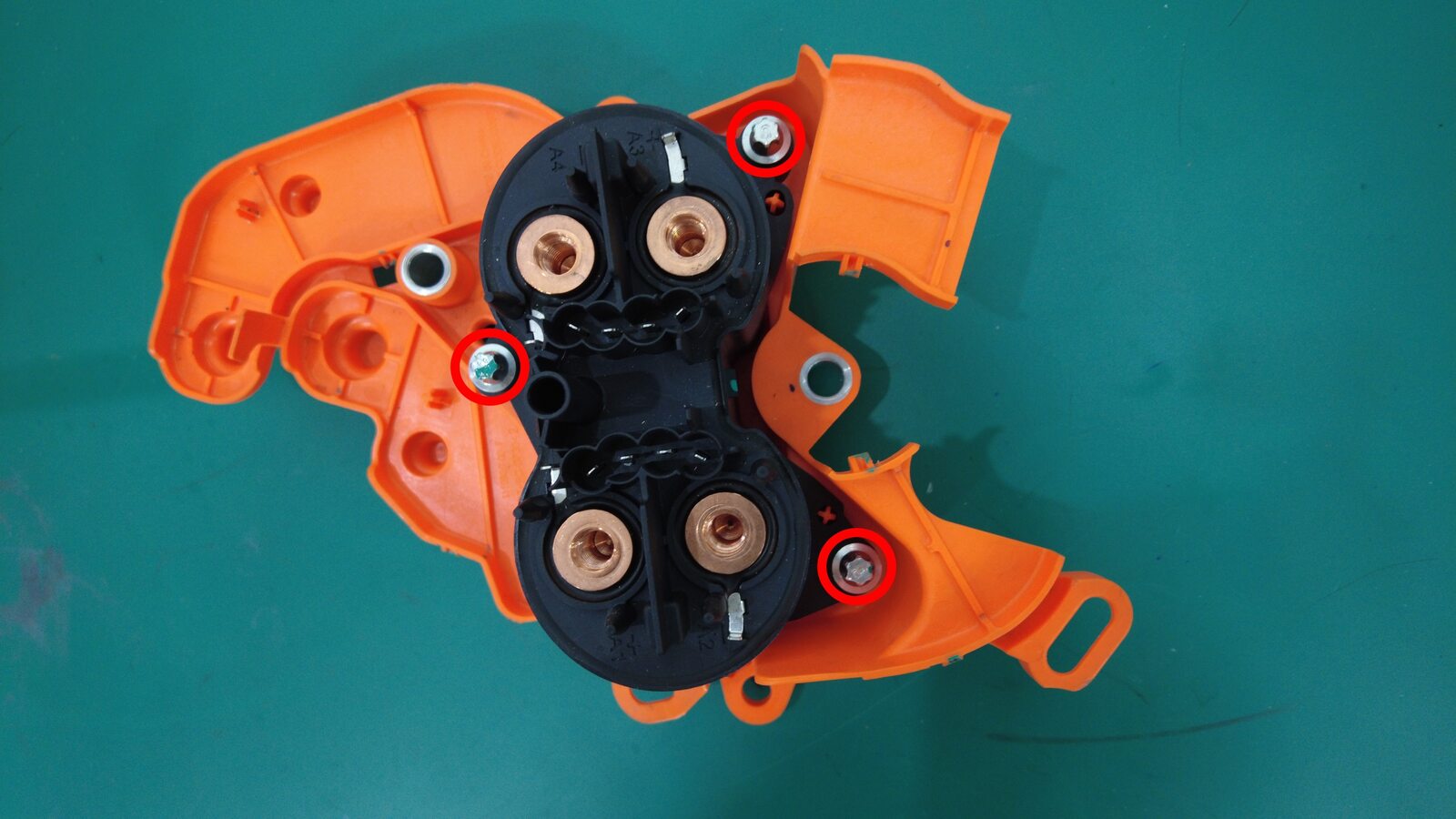

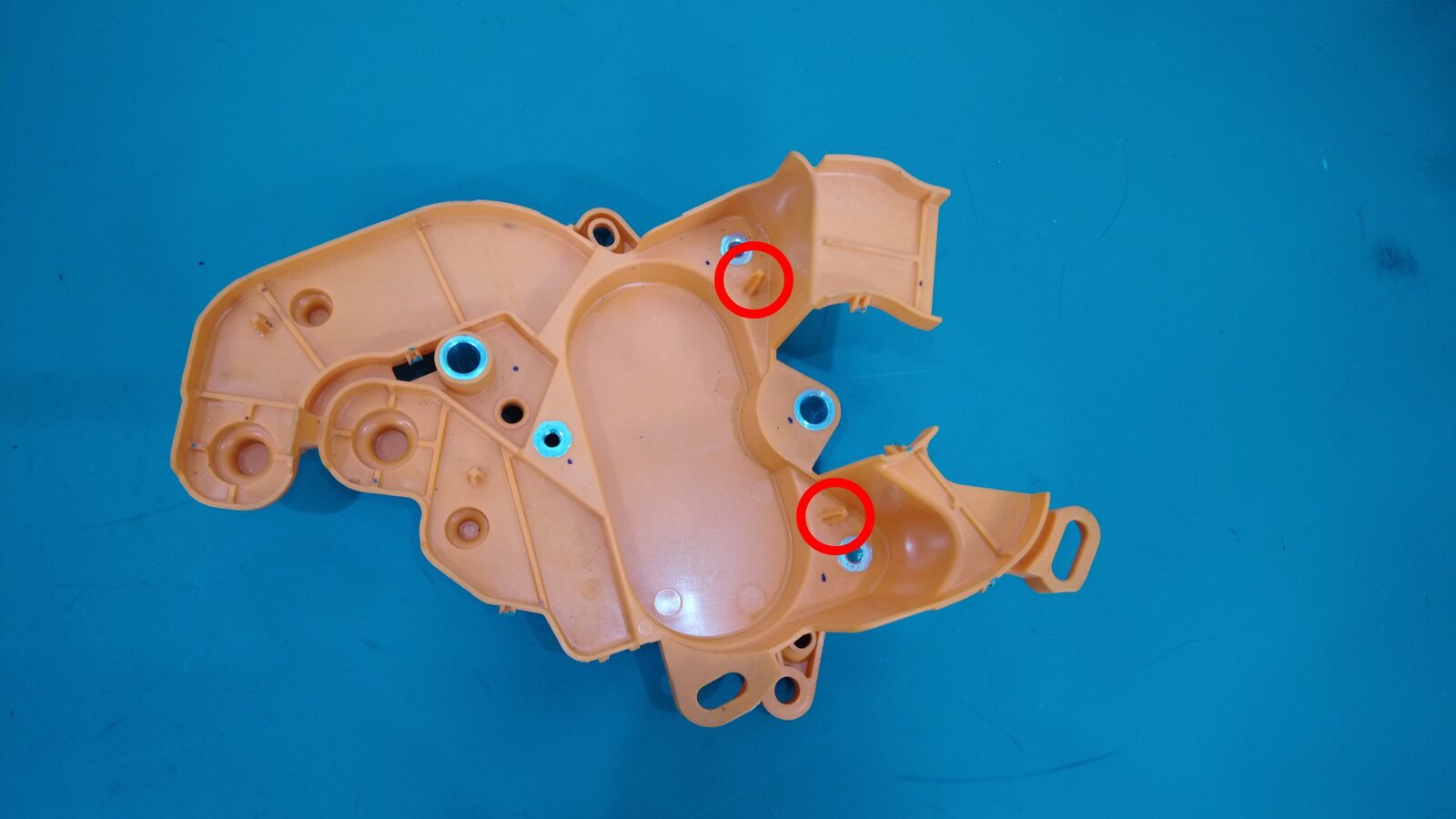

    图 1. 对于零件号前缀为 1xx 的下部快充绝缘体

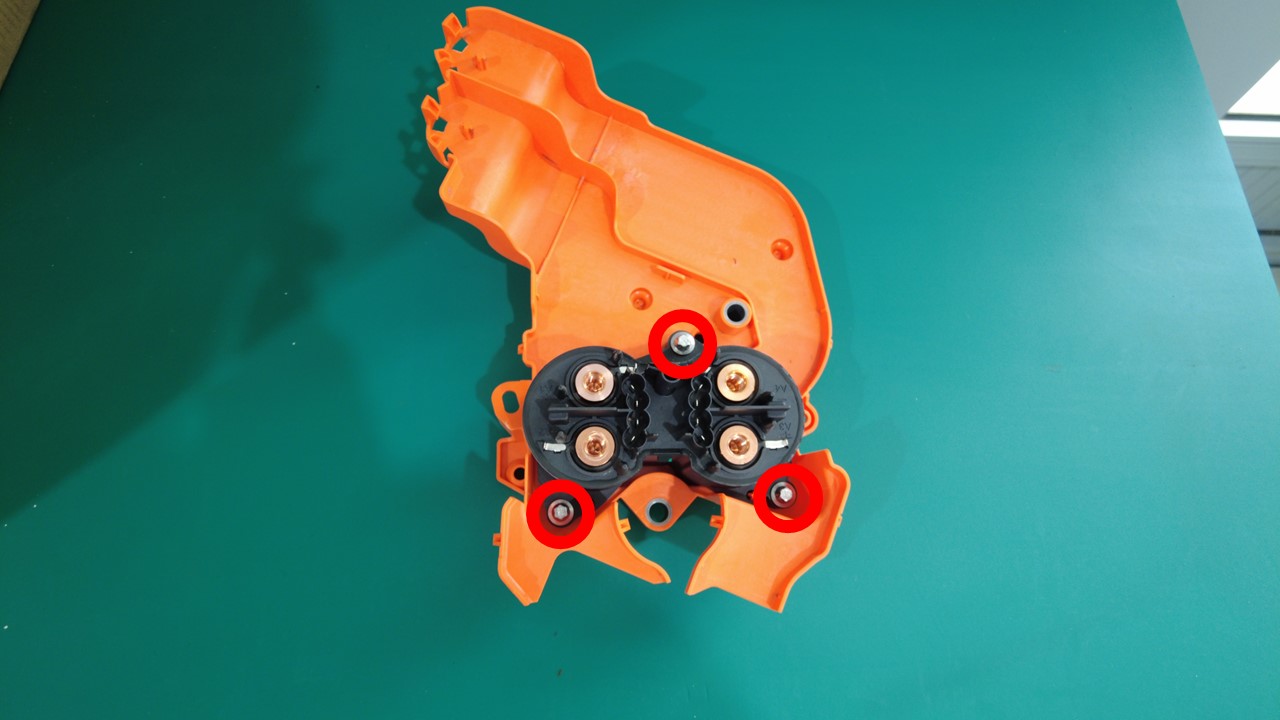

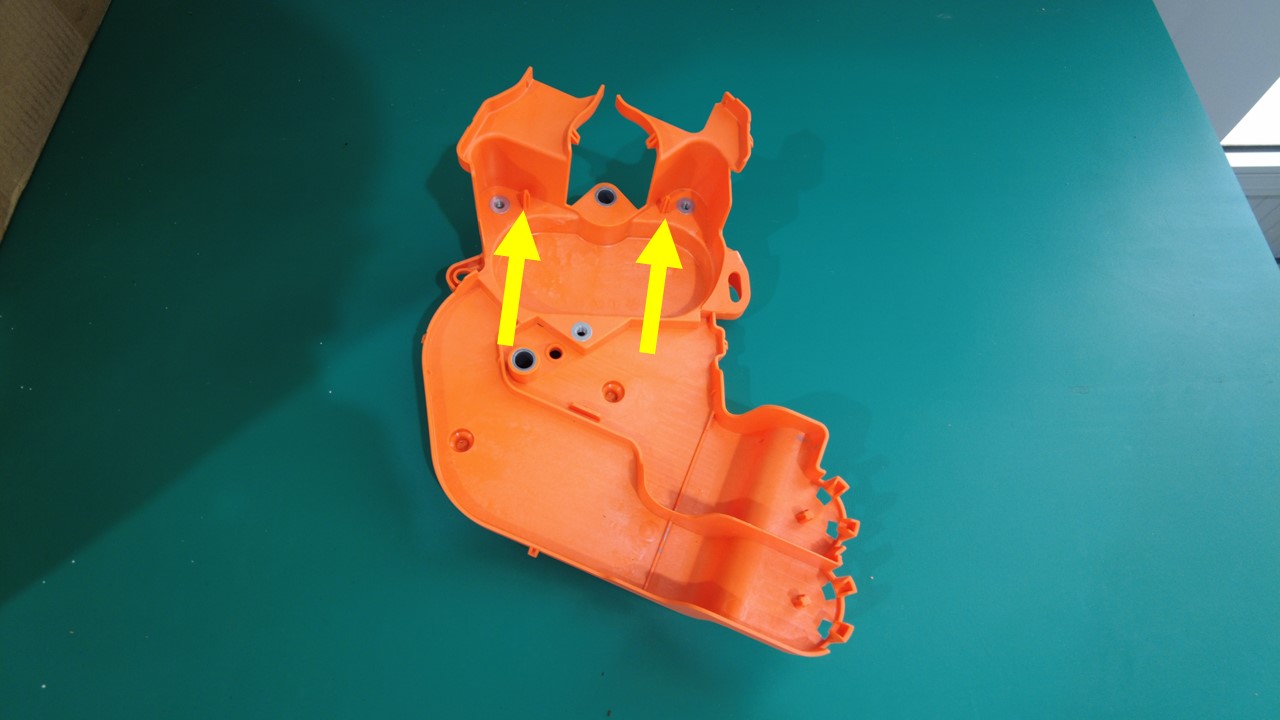

    图 2. 对于零件号前缀为 2xx 的下部快充绝缘体

安装

  1. 对齐导销（2 个），然后安装将快充触点开关固定到快充绝缘体总成的螺栓（3 个）。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 0.25 英寸高压绝缘方形钻头棘轮
    • 1/4 英寸钻头 E8 外梅花套筒 - 1115113-00-B
    图 3. 对于零件号前缀为 1xx 的下部快充绝缘体
    图 4. 对于零件号前缀为 2xx 的下部快充绝缘体
  2. 将快充负极直流链路母排安装到快充触点开关上。请参阅 母排 - 快充接触器到直流母排 - 负极 ((拆卸和更换)) 或 Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx ((拆卸和更换))。
  3. 将快充正极直流链路母排安装到快充触点开关上。请参阅 母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换)) 或 Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx ((拆卸和更换))。
  4. 将负极输入快充母排安装到快充触点开关上。请参阅 母排快充 - 输入 - 负极 ((拆卸和更换)) 或 Busbar Fast Charge - Input - Negative - PN Prefixed with 2xx ((拆卸和更换))。
  5. 将正极输入快充母排安装到快充触点开关上。请参阅 母排快充 - 输入 - 正极 ((拆卸和更换)) 或 Busbar Fast Charge - Input - Positive - PN Prefixed with 2xx ((拆卸和更换))。
