单轴 - 480G - 碰撞加速传感器 ((拆卸和更换))

校正代码 2020010402 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格单轴 - 480G - 碰撞加速传感器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定前端模块支架碰撞加速计传感器的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 断开低压电池。请参阅低压电源(断开和连接)
  2. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

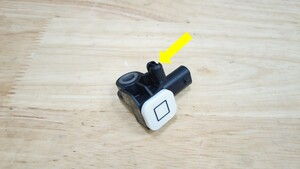

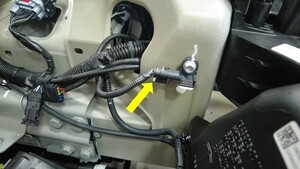

  3. 断开前端模块支架碰撞加速计传感器上的电气连接器。

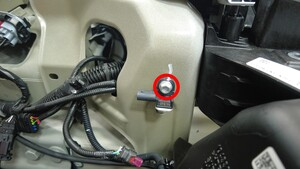

  4. 拆下用于固定前端模块支架碰撞加速计传感器的螺栓,然后将传感器拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

安装

  1. 将传感器放置在车辆上,然后安装用于固定前端模块支架碰撞加速计传感器的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  2. 将电气连接器连接到前端模块支架碰撞加速计传感器上。
  3. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  4. 连接低压电池。请参阅低压电源(断开和连接)
