线束 - 前副车架 - 全轮驱动 ((拆卸和更换))

校正代码 1710070302 FRT 0.35 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开低压电池。请参阅低压电源（断开和连接）。
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。

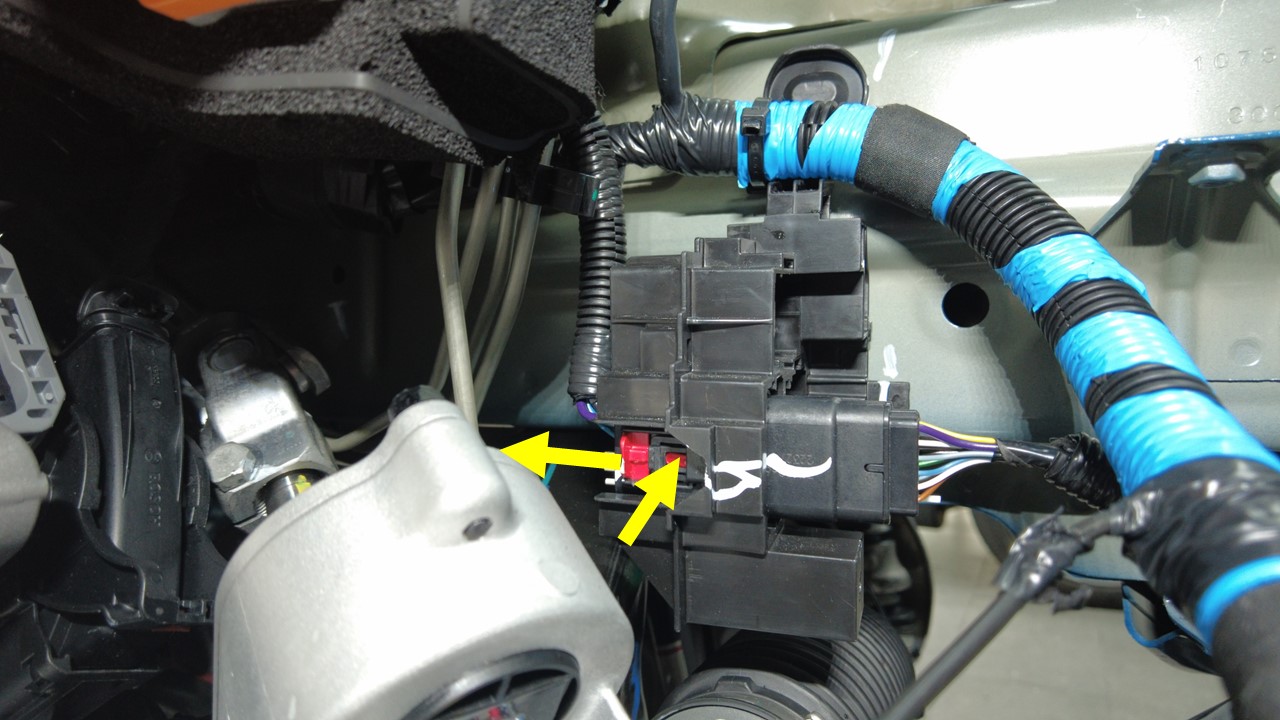

  3. 断开前副车架线束连接器。

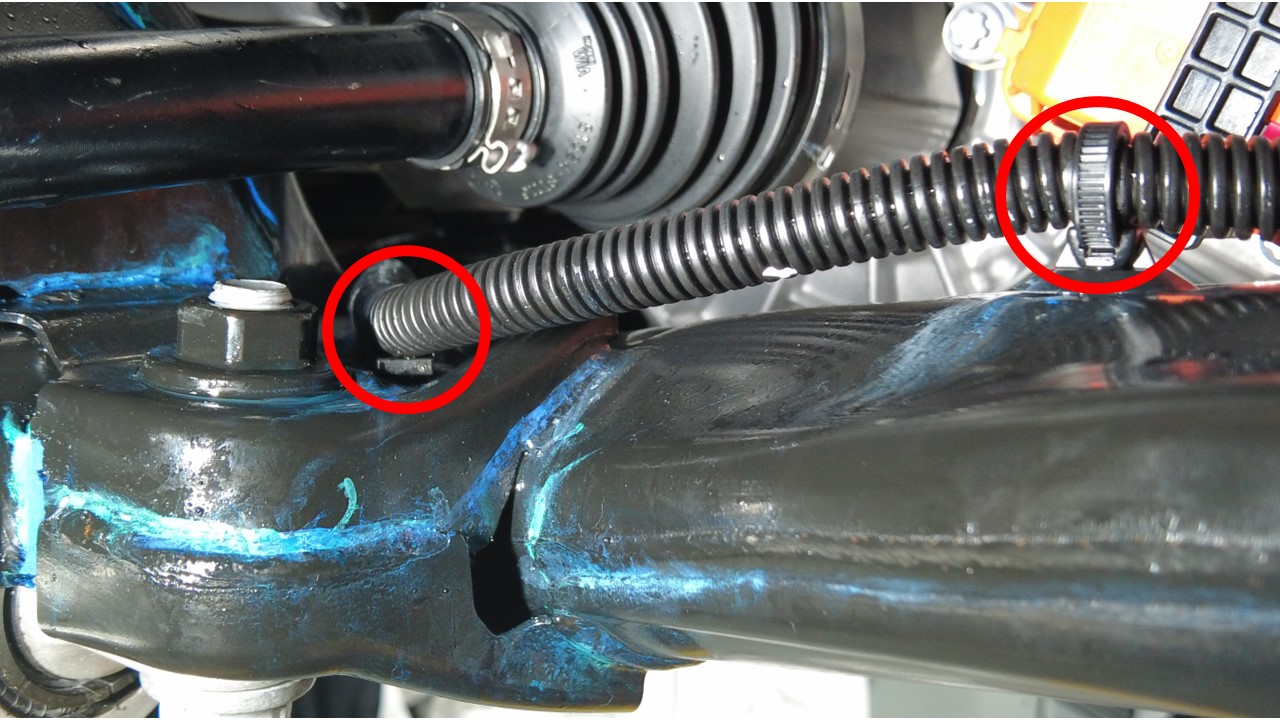

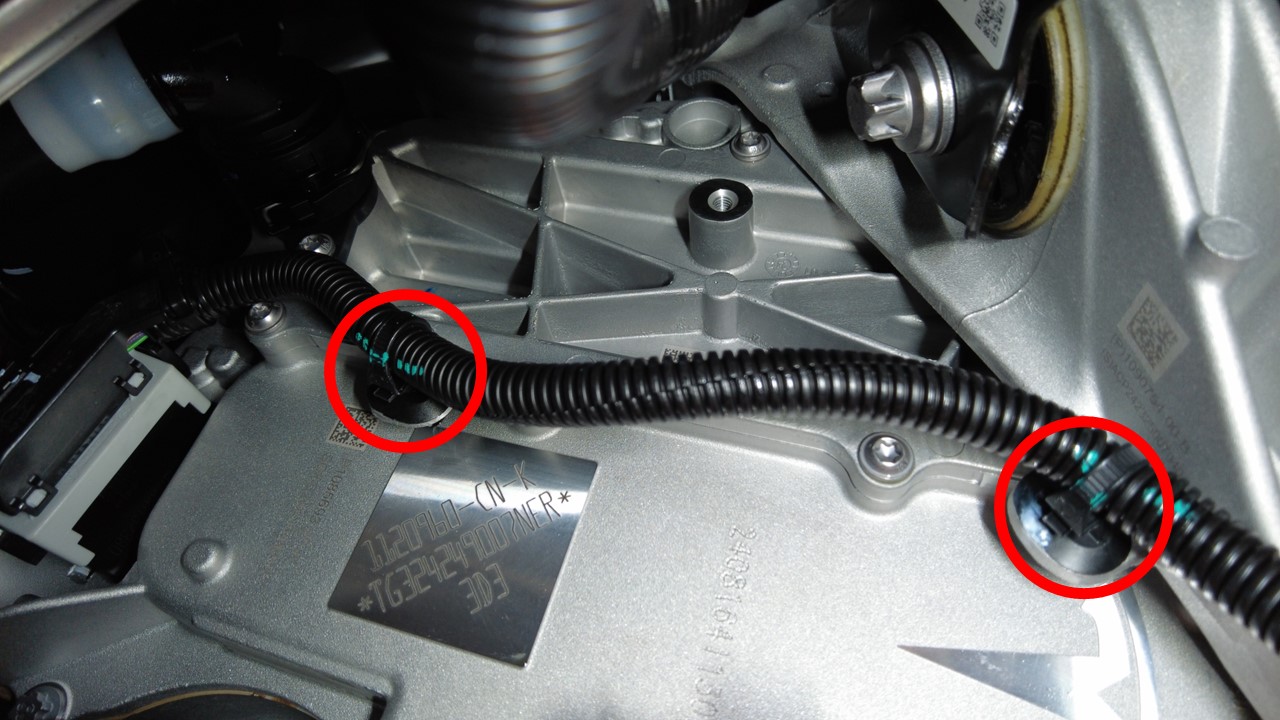

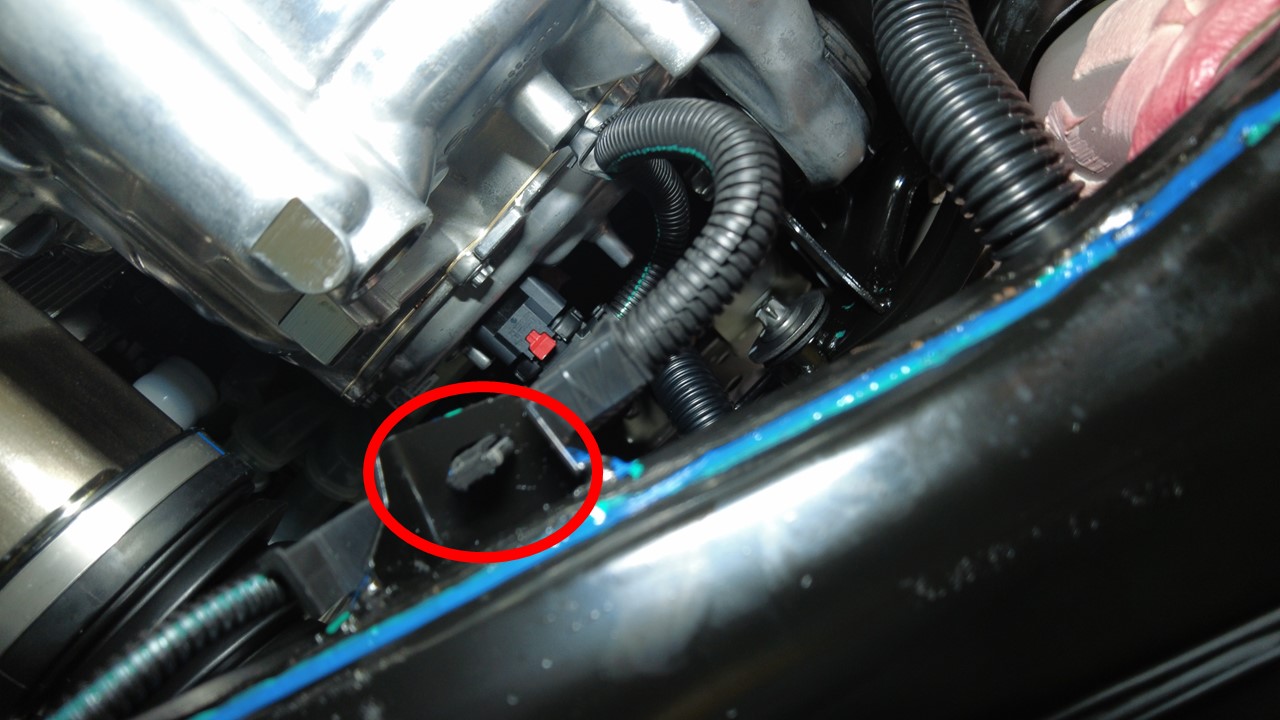

  4. 将前驱动单元主线束连接器卡子从前副车架上松开。

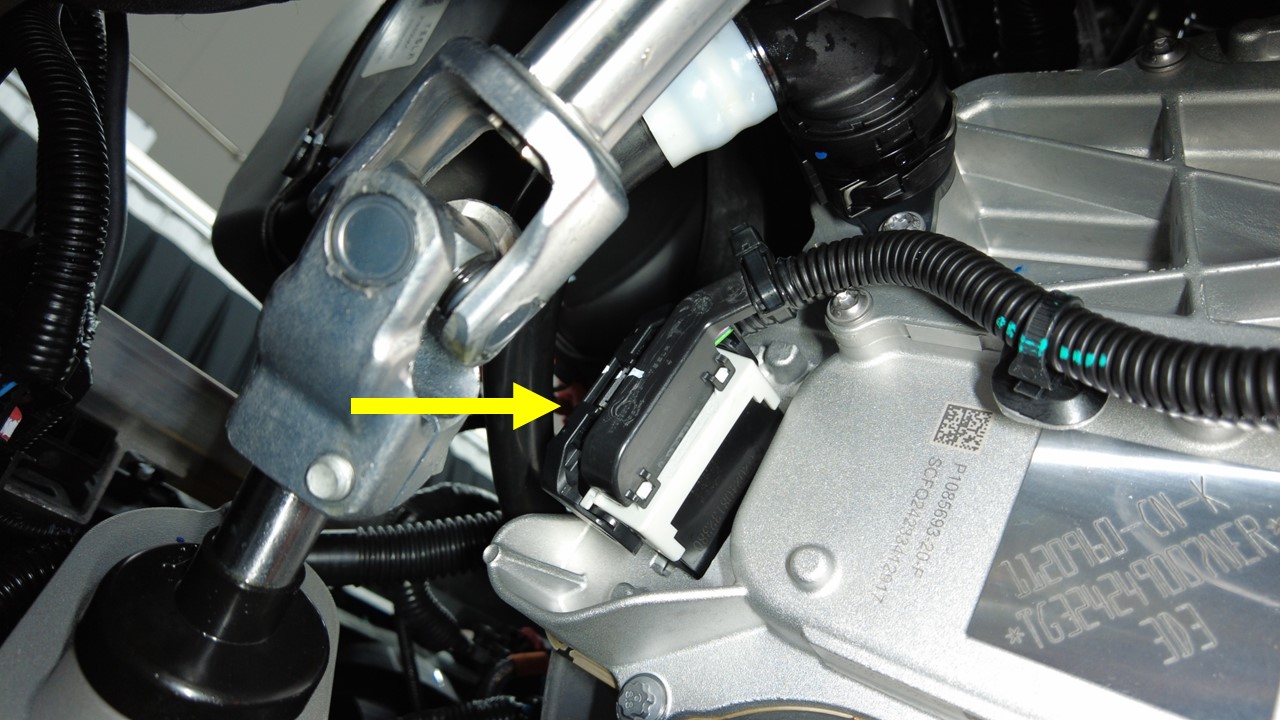

  5. 断开前驱动单元变流器逻辑连接器，然后拆下线束夹。
    Informational PurposesAn informational icon, calling your attention
    注
    松开锁片，然后向下推动把手以松开连接器。

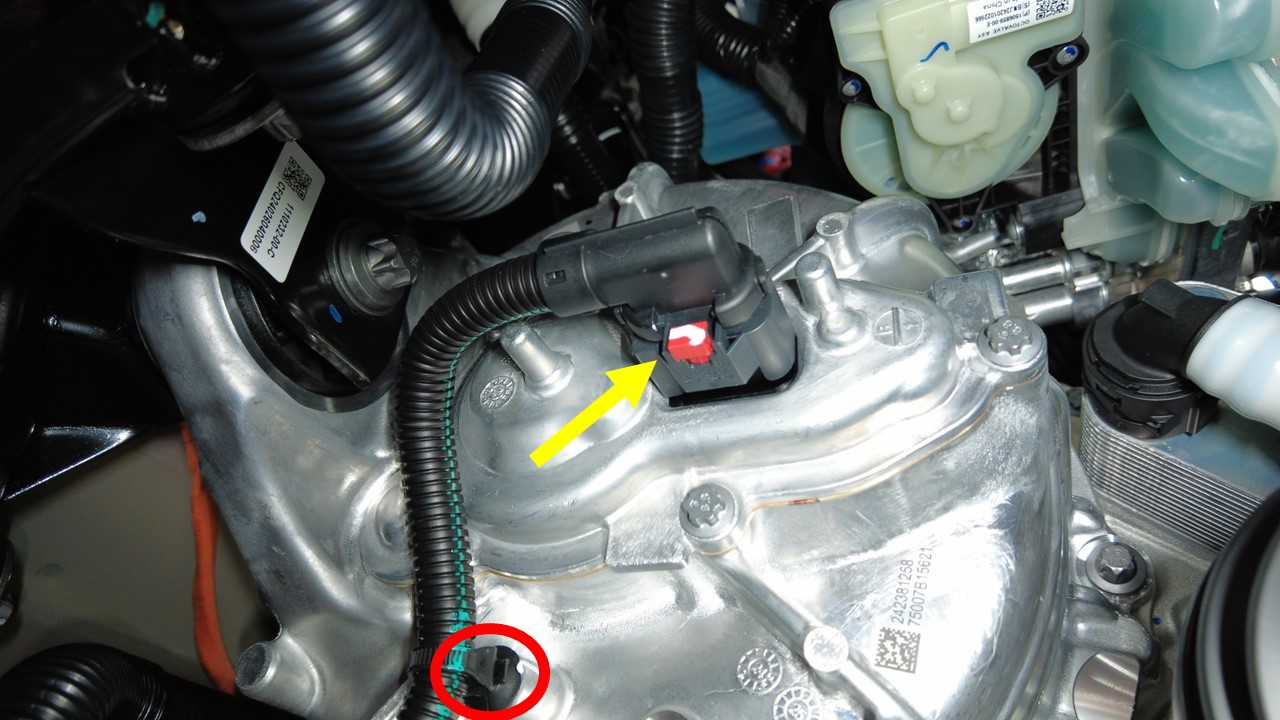

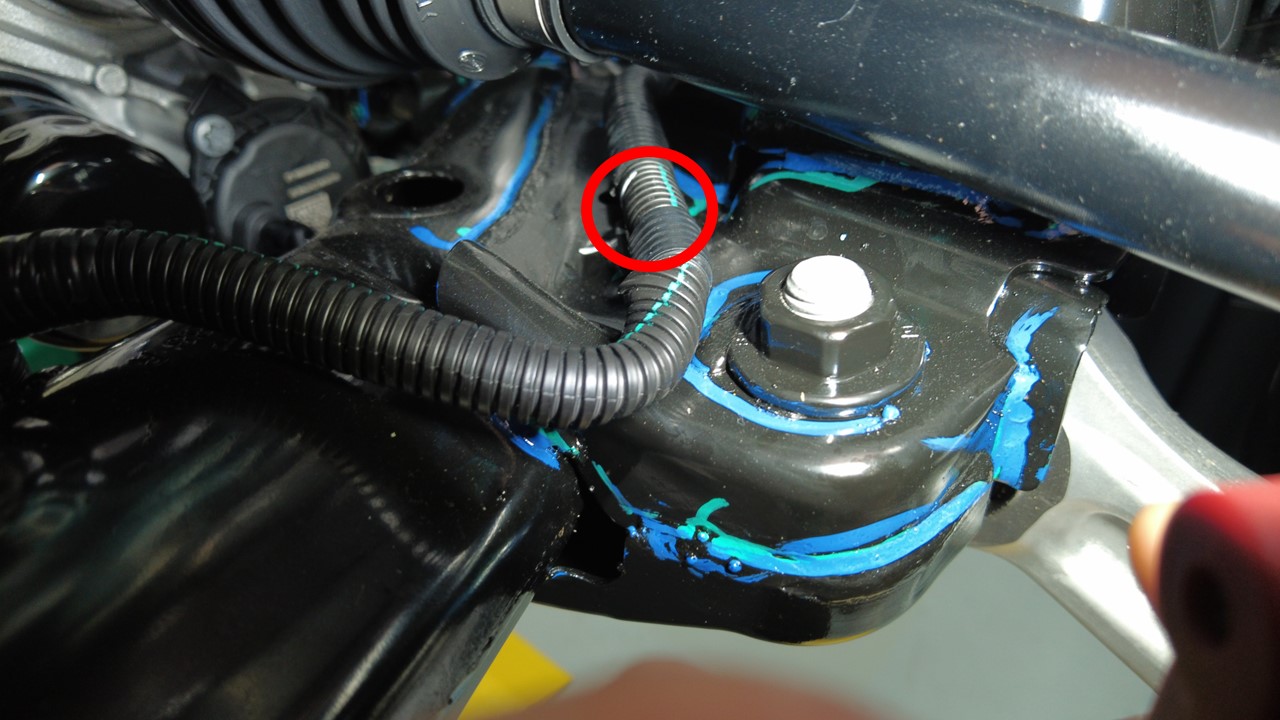

  6. 将前驱动单元线束夹从前副车架左侧松开。

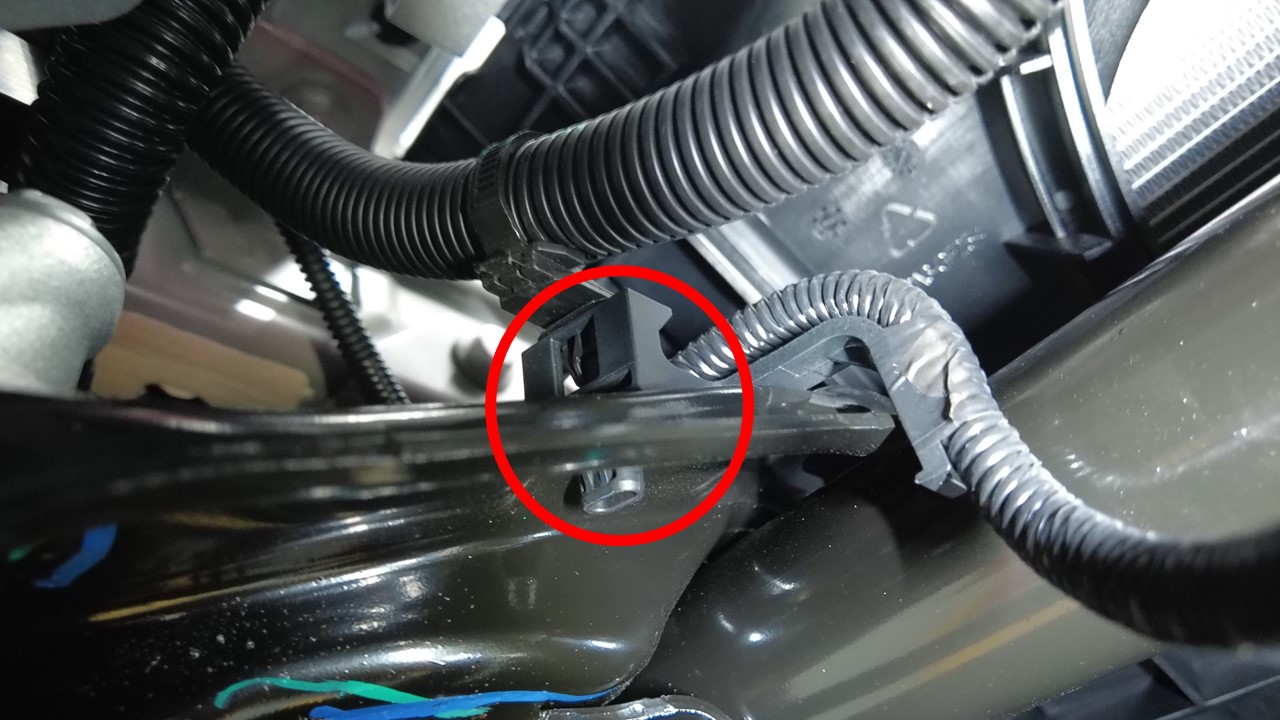

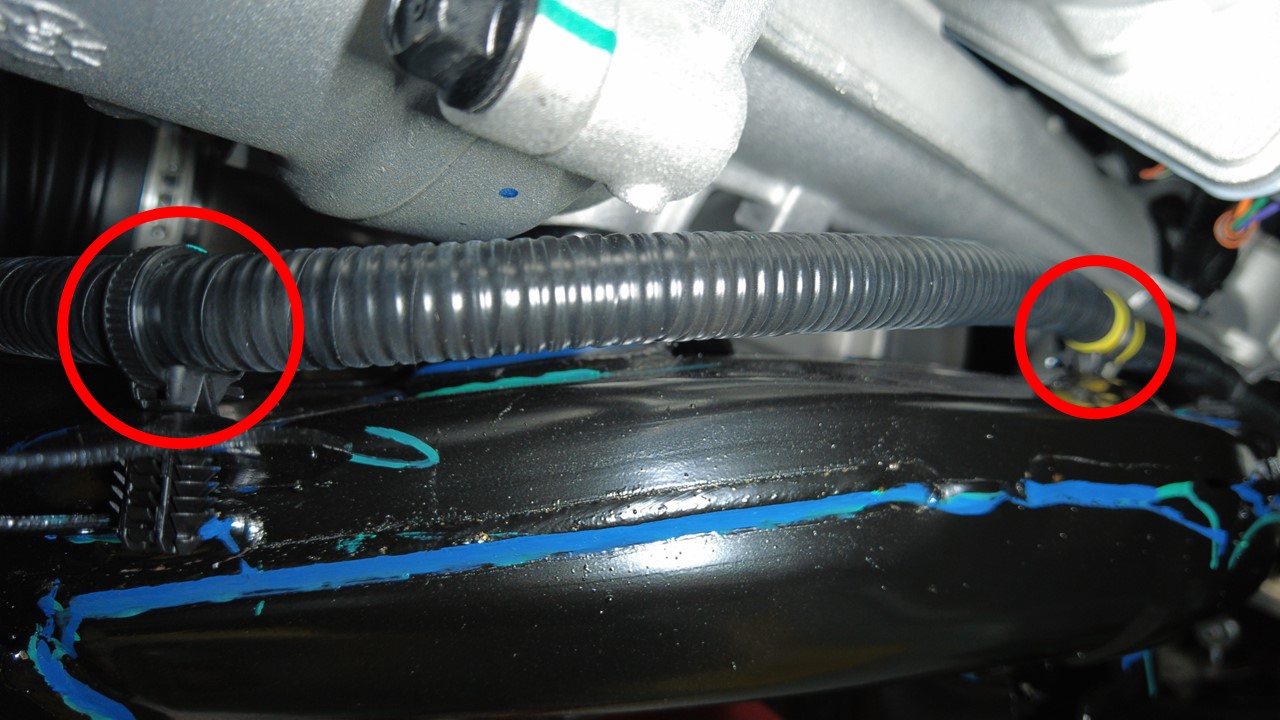

  7. 将前驱动单元线束夹从前副车架右侧松开。

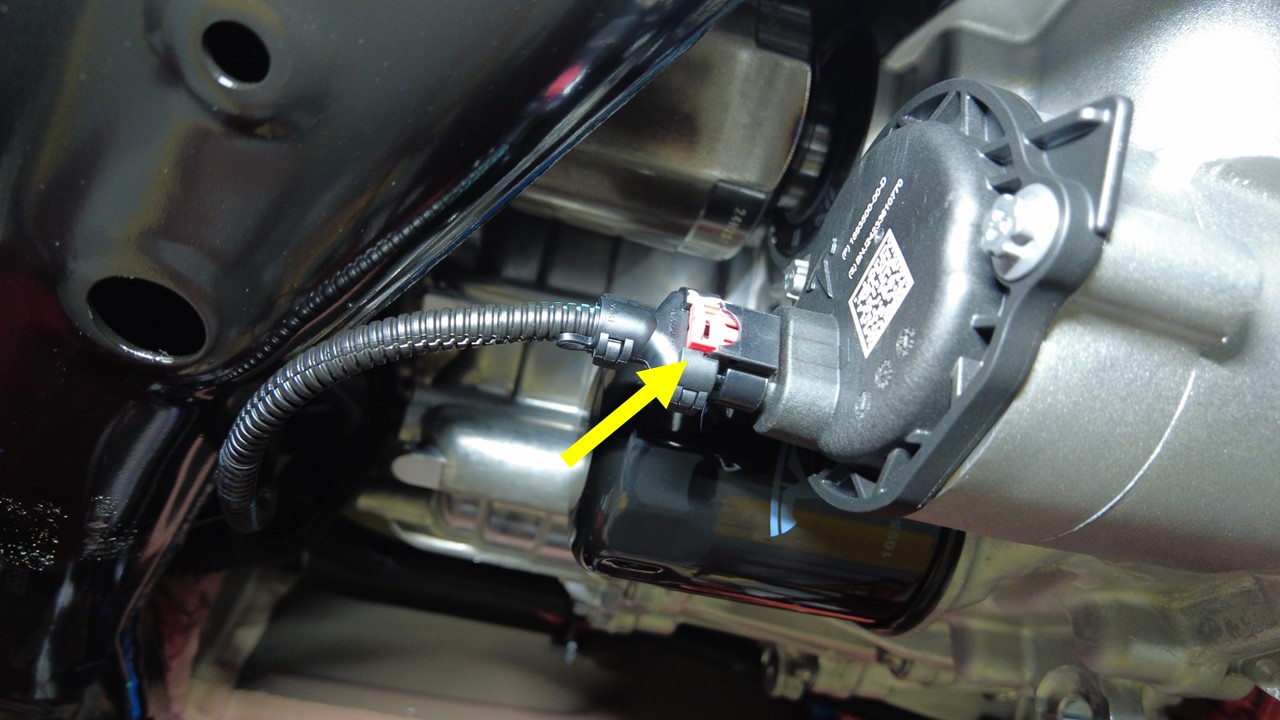

  8. 断开解析器逻辑连接器，然后拆下线束夹。

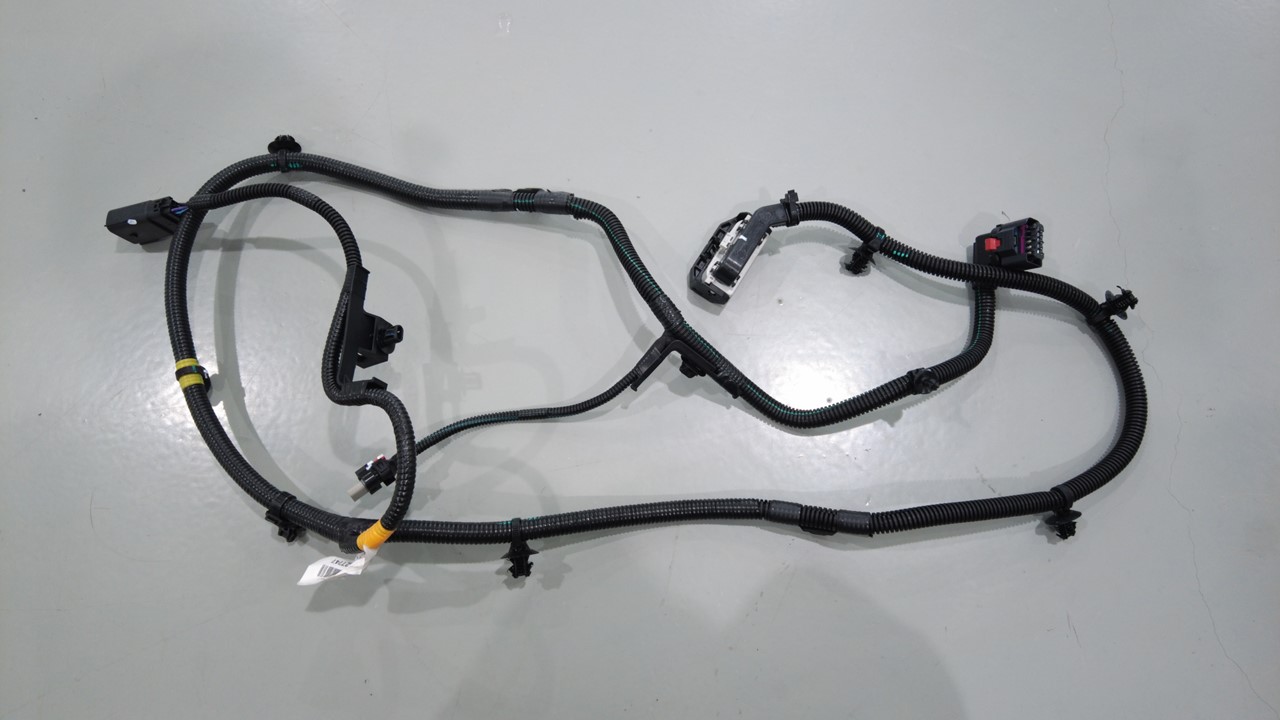

  9. 拆下前副车架线束。

安装

  1. 放置好前副车架线束，以备安装。
  2. 连接解析器逻辑连接器。
  3. 将前驱动单元线束夹紧固到前副车架右侧。
  4. 将前驱动单元线束夹紧固到前副车架左侧。
  5. 连接前驱动单元变流器逻辑连接器。
  6. 将前驱动单元主线束连接器卡子紧固到前副车架上。
  7. 连接前驱动单元前副车架线束连接器。
  8. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  9. 连接低压电池。请参阅低压电源（断开和连接）。
