大灯总成 - 右侧 ((拆卸和安装))

校正代码 1740020701 FRT 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  2. 拆下前饰板总成。请参阅饰板 - 前保险杠 ((拆卸和安装))。

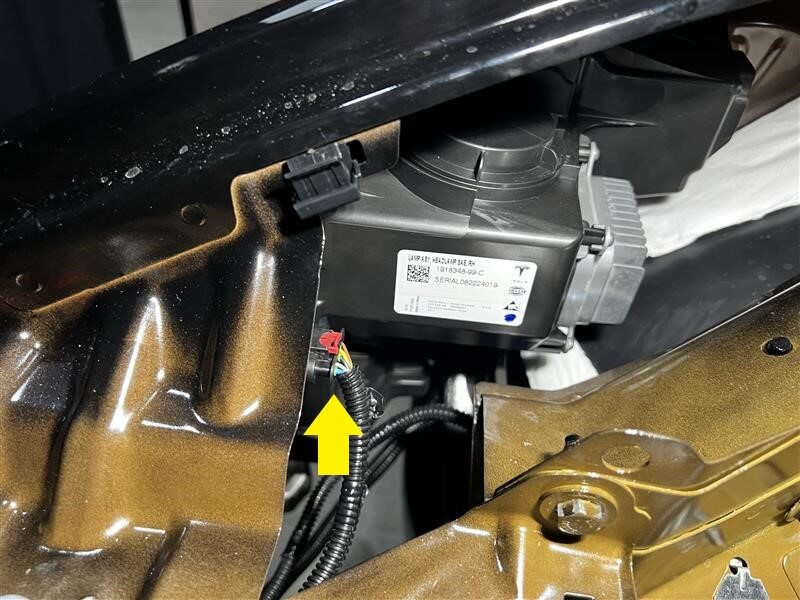

  3. 断开电气连接器与右侧大灯的连接。
    注
    将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
  4. 将线束从右前照灯线束支架上拆下。
    注
    按压侧边锁片（2 个）使其松开，然后按照下图箭头指示方向将线束滑出。
  5. 拆下将右前照灯固定到车辆的螺栓（3 个）。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

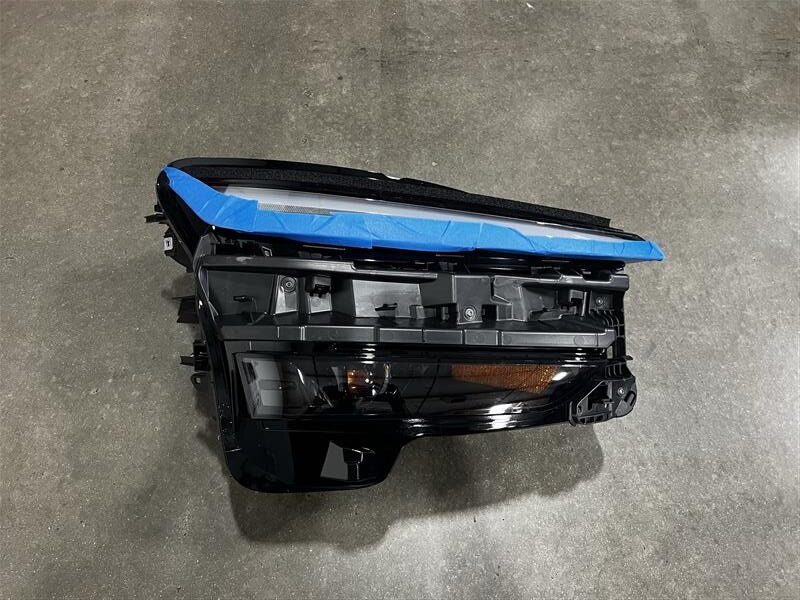

  6. 将右前照灯从车辆上拆下。
    注
    小心地将右前照灯从车辆上拉离，以松开定位螺柱，然后松开将前照灯固定到车辆的卡子（2 个）。

安装

  1. 将右前照灯定位螺柱与车辆上的凹槽对齐，然后安装将前照灯固定到车辆的卡子（2 个）。
  2. 安装将右前照灯固定到车辆的螺栓（3 个）。
    3.5 Nm (2.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  3. 将线束安装到右前照灯线束支架上。
    注
    按照下图箭头指示方向插入线束，线束完全就位后接合侧面锁片（2 个）。
  4. 将电气连接器连接到右侧大灯。
  5. 安装前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和更换))。
  6. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
