后平衡杆和连杆 - 平衡杆 - 后 - 23.6 毫米 X 3.5 毫米(拆卸和更换)

校正代码 3103020102 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后平衡杆和连杆 - 平衡杆 - 后 - 23.6 毫米 X 3.5 毫米(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将平衡杆固定到末端连杆的螺母(2 个)
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1111542-00-A
将后平衡杆固定到后副车架的螺栓(4 个)
30 Nm (22.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 3 英寸加长件
  • 11 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1111154-00-B

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架
  2. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))

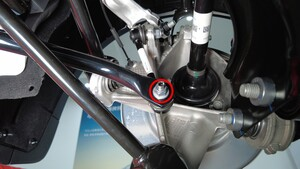

  3. 拆下并弃用将平衡杆固定到末端连杆的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    Informational PurposesAn informational icon, calling your attention
    为获得拆卸末端连杆的正确角度,可能需要将后平衡杆向上/向下移动。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 用支架居中支撑后平衡杆。
  5. 拆下并弃用将后平衡杆固定到后副车架的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

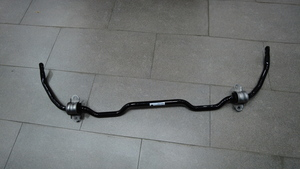

  6. 在协助下,将后平衡杆从车辆上拆下。

安装

  1. 将后平衡杆放置入位,以便将其安装到车辆上,然后升起支架以支撑后平衡杆。
  2. 安装新的螺栓(4 个),将后平衡杆固定到后副车架。
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 将支架从车辆下方移走。
  4. 将左侧末端连杆与后平衡杆对齐。
    Informational PurposesAn informational icon, calling your attention
    为了获得安装后连杆的正确角度,请将后平衡杆向上/向下移动。
  5. 安装新的螺母,将平衡杆固定到左侧末端连杆。使用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用六角扳手反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    图 1. 图示为左侧和右侧
  6. 重复第4步至第5步,完成车辆右侧相关操作。
  7. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
  8. 将车辆从举升机上移走。
