干燥剂(拆卸和更换)

校正代码 1840010052 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
温度管理组件需在极为严格的规格范围内工作,若未认真遵守维修程序,则可能发生故障。切勿依赖过去使用其他温度管理系统的经验,请仔细阅读“维修手册”并严格按说明操作。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。
  • 1081547-00-B 小号滑动锤
  • 1985068-00-A 内螺纹接内螺纹适配器

扭矩规格

表 1. 扭矩规格干燥剂(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
蓄压器防尘盖 手动拧紧
  • T30 梅花套筒
  • 3 英寸加长件
更换

拆卸

  1. 设置空调机。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

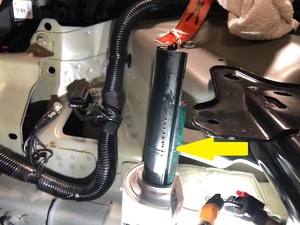

  8. 将防尘盖从蓄压器上拆下并弃置(如有)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T30 梅花套筒
    • 3 英寸加长件

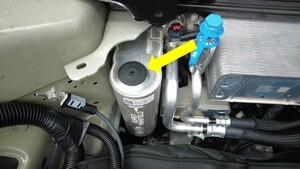

  9. 使用卡环钳拆下蓄压器盖卡环,并将其弃置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。

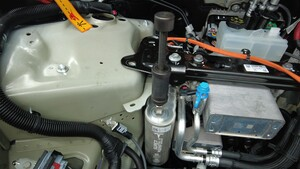

  10. 将内螺纹接内螺纹适配器拧至滑动锤上,将适配器拧至蓄压器盖上,然后用滑动锤拆卸蓄压器盖。
    Informational PurposesAn informational icon, calling your attention
    拆下并弃用蓄压器盖。

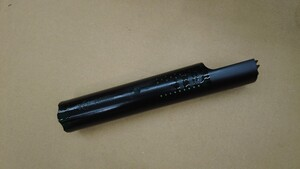

  11. 使用尖嘴钳将干燥剂包从蓄压器中取出。
  12. 称量干燥剂包的重量。此重量被视作“湿重”。
  13. 确定干燥剂包的“干重”:检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签,或看不到干重,则假设干重为 90.4 克。
  14. 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外,必须向系统中额外添加的机油量。请记录此重量以便稍后作业。

安装

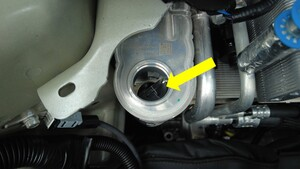

  1. 将干燥剂包放入蓄压器。
    Informational PurposesAn informational icon, calling your attention
    确保干燥剂包上的标签朝上。

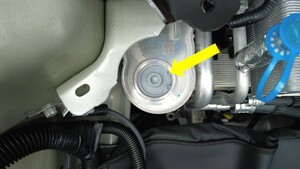

  2. 使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅液体和容量了解空调机油规格。然后将蓄压器盖安装到蓄压器上。

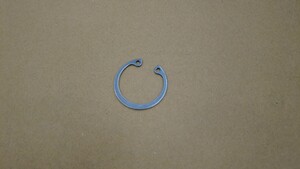

  3. 使用卡环钳安装新的蓄压器盖卡环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。
    Informational PurposesAn informational icon, calling your attention
    确保卡环完全就位于蓄压器孔内部的凹槽上。

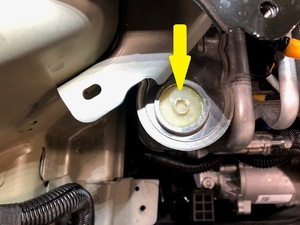

  4. 手动将新的防尘盖拧紧到蓄压器上。
    Informational PurposesAn informational icon, calling your attention
    拧动防尘盖,直至到达蓄压器底部。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T30 梅花套筒
    • 3 英寸加长件
  5. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Informational PurposesAn informational icon, calling your attention
    补充因以下原因损失的机油量:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿忘记补充因取出旧干燥剂包而损失的机油量。否则可能导致温度系统发生严重损坏。
    Informational PurposesAn informational icon, calling your attention
    计算时,ND-11 和 RB100EV 压缩机机油在 15°C 温度条件下的密度均为 0.98 克/毫升。
    • 如给出的数据以克为单位,除以 0.98 即可得到毫升(ml 、milliliters 和 cc 均表示毫升)数。
    • 如给出的数据以毫升(ml 、milliliters 和 cc 均表示毫升)为单位,乘以 0.98 即可得到克数。
  6. 连接低压电池。请参阅低压电源(断开和连接)
  7. 解锁车辆网关。请参阅网关(解锁)
  8. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  9. 退出“维护模式”。请参阅维护模式
  10. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  11. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
