High Voltage Harness - Front Drive Unit ((拆卸和更换))

校正代码 4450010402 FRT 1.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格High Voltage Harness - Front Drive Unit ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将中间滑板盖固定到高压电池的螺栓(6 个)
34 Nm (25.1 lbs-ft)
  • 外梅花套筒 Plus EP14
重复使用
将前驱动单元高压线束固定到前驱动单元的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  2. 拆下高压电池前滑板。请参阅Skid Plate - HV Battery - Front ((拆卸和更换))
  3. 拆下将前驱动单元高压线束固定到前驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

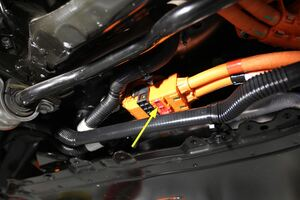

  4. 滑动红色释放锁片以解锁前驱动单元高压线束连接器,然后缓缓松开前驱动单元高压线束连接器上的释放把手,将连接器从前驱动单元上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿对把手用力过猛;否则可能损坏连接器对齐锁片。
    Informational PurposesAn informational icon, calling your attention
    确保前驱动单元接头上的对齐锁片未损坏。
  5. 将前驱动单元线束从铸件上拆下,然后将线束置于一旁。
  6. 断开空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片拉离连接器以分离该锁片,然后按压橙色锁片并将连接器向外拉动,再按压绿色锁片以松开连接器。
  7. 拆下将辅助线束支架固定到高压电池前部的卡子(2 个)。
  8. 拆下高压电池后滑板。请参阅Skid Plate - Rear ((拆卸和更换))
  9. 在高压电池右后侧下方放置一个冷却液排放容器。
  10. 将右侧冷却液软管从高压电池后部断开,然后立即堵住接头端部,以免冷却液流失。
  11. 将冷却液排放容器从高压电池右后侧下方移走。
  12. 将空调高压线束连接器从高压电池右后侧断开。
    Informational PurposesAn informational icon, calling your attention
    松开黑色锁杆前,先松开红色锁片。
  13. 松开将高压电池回流管固定到电池后部的卡子(2 个)。
  14. 松开锁片,向上旋转杆以解锁连接器,然后将前驱动单元高压电缆从高压电池后部断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿对把手用力过猛;否则可能损坏连接器对齐锁片。

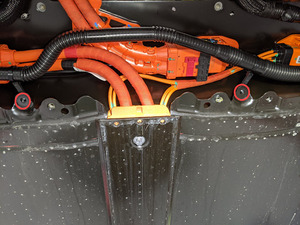

  15. 在协助下,拆下将中间滑板盖固定到高压电池的螺栓(6 个)。
    Informational PurposesAn informational icon, calling your attention
    两端螺母是短螺母,中间螺母是长螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  16. 将上盖板从中间滑板盖两侧拆下。请参阅HV Harnesses - HV Bracket, Ski, Top, . ((拆卸和更换))

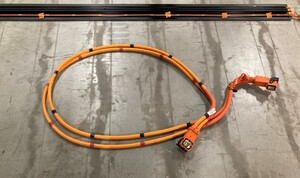

  17. 拆下前驱动单元高压线束。

安装

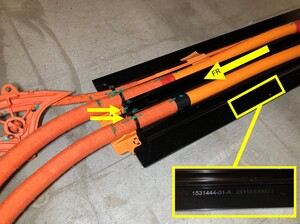

  1. 将前驱动单元高压线束放置在高压电池中间滑板上。
    Informational PurposesAn informational icon, calling your attention
    确保安装方向与中间滑板盖上箭头所示方向一致。
    Informational PurposesAn informational icon, calling your attention
    如有必要,使用塑料饰板工具将线束压入凹槽。
  2. 将上盖板安装到中间滑板盖两侧。请参阅HV Harnesses - HV Bracket, Ski, Top, . ((拆卸和更换))
  3. 在协助下,安装将中间滑板盖固定到高压电池的螺栓(6 个)。
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    两端螺母是短螺母,中间螺母是长螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  4. 缓慢地锁止释放把手,同时将前驱动单元高压线束连接器压入高压电池左后部。
    Informational PurposesAn informational icon, calling your attention
    连接后,确认锁片未损坏,且前驱动单元高压连接器完全紧固在接合位置。
  5. 安装将高压电池回流管固定到电池后部的卡子(2 个)。
  6. 将空调高压线束连接器连接到高压电池右后侧。
    Informational PurposesAn informational icon, calling your attention
    将连接器与接头保持水平,然后向上均匀用力,将其紧固。旋转控制臂并紧固锁片。确认闩锁已完全紧固且未损坏。
  7. 在高压电池右后侧下方放置一个冷却液排放容器。
  8. 取下接头端部的塞子,然后将右侧冷却液软管连接到高压电池后部。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全紧固。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行真空加注。
  9. 将冷却液排放容器从高压电池右后侧下方移走。
  10. 安装高压电池后滑板。请参阅Skid Plate - Rear ((拆卸和更换))
  11. 安装将辅助线束支架固定到高压电池前部的卡子(2 个)。
  12. 连接空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    连接器就位并发出清晰的锁止声后,推动红色锁片以再次锁止连接器。
  13. 将高压连接器杆锁安装到前驱动单元高压电缆连接器。
  14. 将前驱动单元线束安装到铸件上。
  15. 将连接器与前驱动单元对齐,然后在完全锁紧连接器之前拆下高压连接器杆锁。
  16. 缓慢地锁止释放把手,同时将前驱动单元高压线束连接器压入前驱动单元。
    Informational PurposesAn informational icon, calling your attention
    连接后,确认锁片未损坏,且前驱动单元高压连接器完全紧固在接合位置。
  17. 安装将前驱动单元高压线束固定到前驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  18. 安装高压电池前滑板。请参阅Skid Plate - HV Battery - Front ((拆卸和更换))
  19. 安装第二排座椅座垫。请参阅Seat Cushion - 2nd Row ((拆卸和更换))
  20. 连接低压电池电源。请参阅LV Power (Modify)
  21. 解锁车辆网关。请参阅网关(解锁)
  22. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动 "Coolant Air Purge" 例行程序,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  23. 退出“维护模式”。请参阅维护模式
  24. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  25. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA Filter Assembly ((拆卸和更换))
