球头销支架 ((拆卸和更换))

校正代码 1133050102 FRT 0.05 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 球头销支架 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧掀背尾门球头销固定到车辆的螺栓
20 Nm (14.7 lbs-ft)
  • 13 毫米套筒
 重复使用

拆卸

  1. 打开掀背尾门。

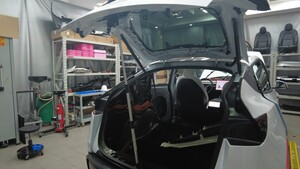

  2. 使用伸缩式前备箱盖撑杆撑起掀背尾门。
    Informational PurposesAn informational icon, calling your attention
    注

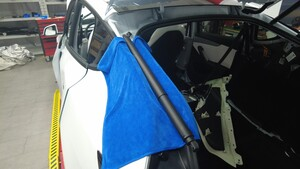

    在撑杆和掀背尾门之间放置一块毛巾，以防损坏掀背尾门饰板。

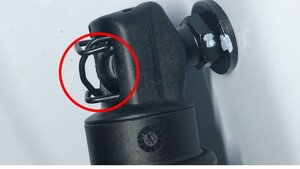

  3. 松开左上电动撑杆卡子，将掀背尾门左侧电动支撑杆从球头销上分离，然后将电动支撑杆移至一旁。

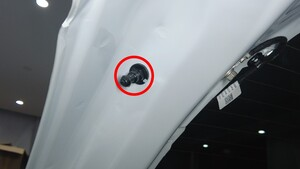

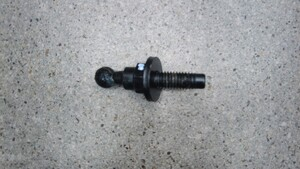

  4. 拆下将掀背尾门左侧球头销固定到车辆的螺栓，然后将球头销从车辆上取下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒

安装

  1. 将掀背尾门左侧球头销放置在车辆上，然后安装用于将球头销固定到车辆的螺栓。
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
  2. 安装将左上电动撑杆固定到球头销的卡子。
  3. 拆下掀背尾门支架。
  4. 关闭掀背尾门。
