低压电源（锂）（断开和连接） (Modify)

校正代码 17010410 FRT 0.12 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-22: 添加了“打开左前车门并降下车窗”的步骤。
  • 2025-10-30: 添加了“断开低压电源前请先确保车窗至少 1 分钟内未曾移动”的注意事项。
  • 2025-10-16: 更新了连接/断开低压电池连接器的步骤。
  • 2025-03-26: 更新了高效分子空气 (HEPA) 滤清器参考。
警告
本程序将禁用低压电源，但无法保证高压部件（空调压缩机和变流器等）无法再使用高压电源。完成本程序后，维护高压组件之前，请执行车辆高压禁用程序。
警告
如未严格按照本程序中的步骤顺序操作，可能会对车载电脑造成永久性损害。
警告
断开低压电源前，请先确保车窗至少 1 分钟内未曾移动。如未等待足够时间就断开电源，可能导致部件损坏。

断开

  1. 断开所有充电线缆。
  2. 在触摸屏上，关闭温度控制系统电源，然后等待至少 30 秒，以便温度控制系统彻底关闭。
  3. 确保车辆处于“驻车”挡。
  4. 打开所有车门并降下车窗。
  5. 打开左后和右后车门，将一条车间毛巾夹在车门撞销上，以免闩锁锁定。
  6. 拆下高效分子空气 (HEPA) 滤清器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  7. 通过中央显示器关闭车辆电源。
    注
    在触摸屏上，点击Controls > Safety > Power Off > Power Off。

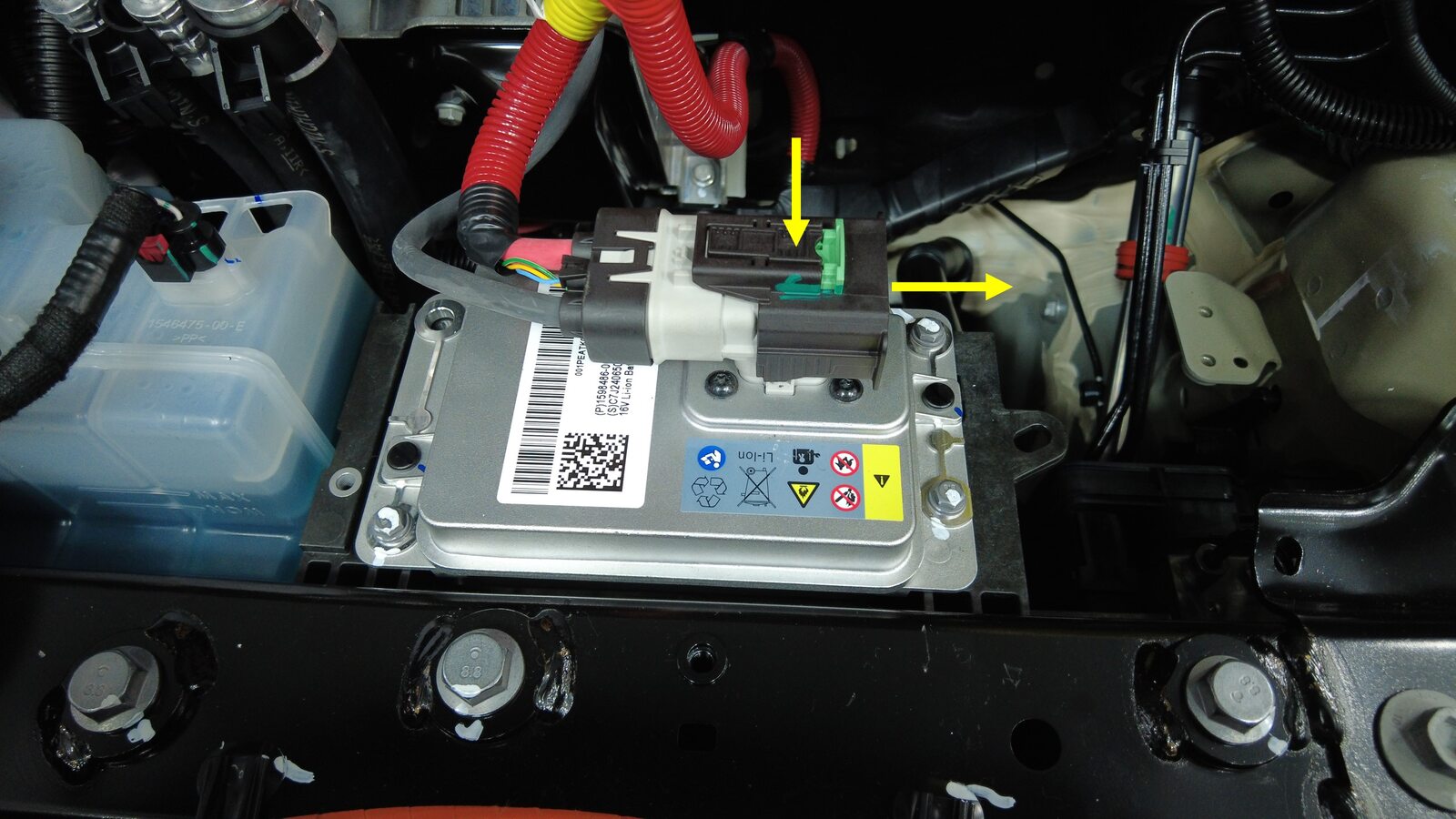

  8. 将低压电池连接器从低压电池上断开。
    1. 上拉绿色锁片 (1) 以将其松开。
    2. 按压编号为 "1" (2A) 的黑色锁片，然后向外拉动黑色连接器锁 (2B)。
    3. 按压编号为 "2" (3A) 的黑色锁片，然后进一步向外拉动黑色连接器锁 (3B)，使连接器完全松开。
    4. 向上拉动连接器，将其从低压电池上松开。

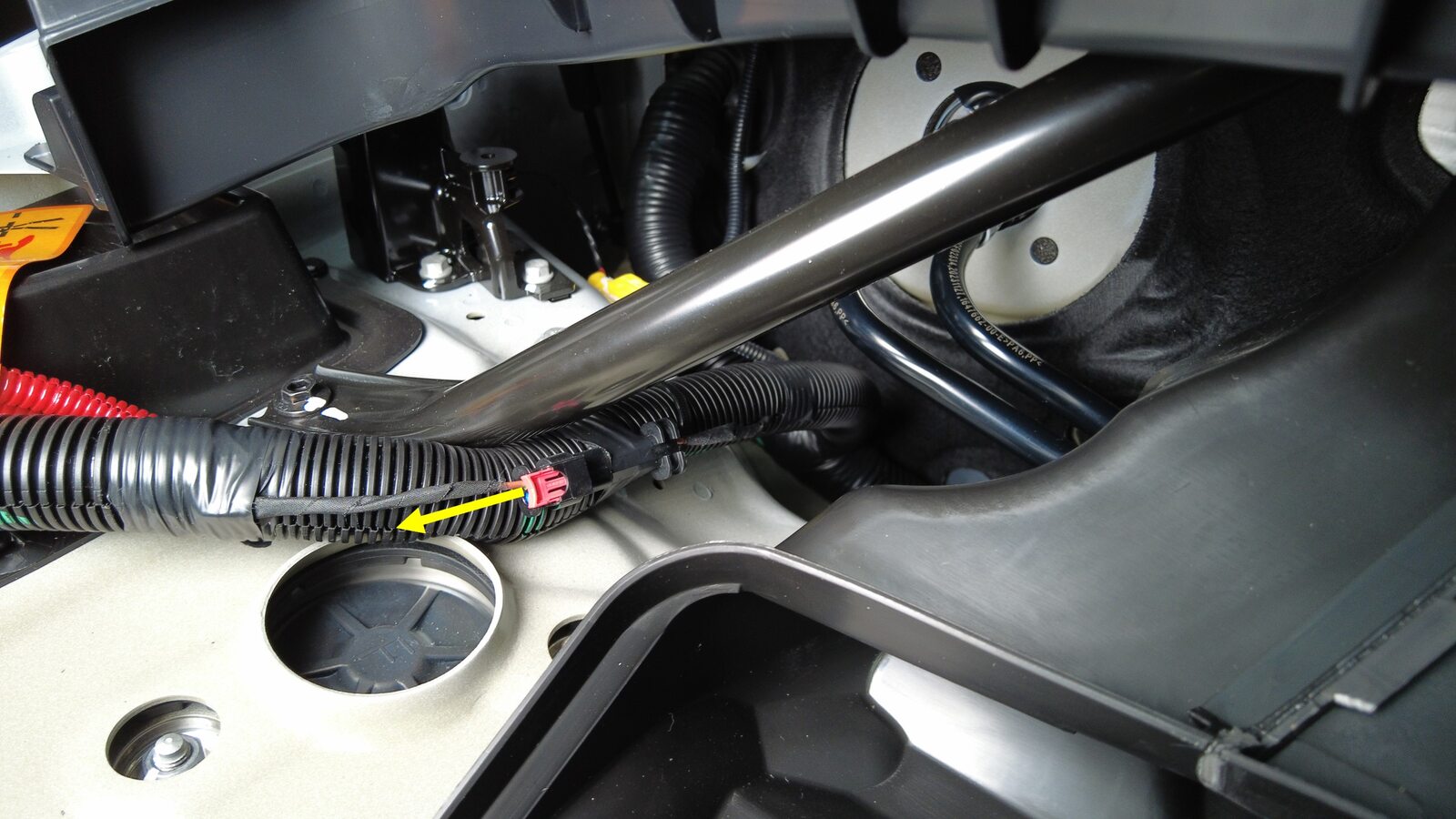

  9. 断开紧急响应回路 (FRL)。
    注
    开始维修车辆前，等待所有电路放电 2 分钟。
  10. 如果已断开低压电源，以维护某一高压部件，请确认该部件已无法再使用高压电源。请参阅 车辆高压禁用程序。

连接

  1. 连接紧急响应回路 (FRL)。
    警告
    连接低压电池连接器前，请先连接紧急响应回路。
  2. 将低压电池连接器连接到低压电池上。
    1. 将连接器连接到低压电池 (1)。
    2. 完全向内推动黑色连接器锁 (2)。
    3. 向内推动绿色锁片 (3) 以锁止连接器。
  3. 安装高效分子空气 (HEPA) 滤清器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  4. 将车窗、座椅、温度控制、音频和充电系统恢复至维修前的状态。
  5. 关闭全部车门。
