Active Grille Shutter ((拆卸和安装))

校正代码 1001040101 FRT 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格Active Grille Shutter ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将清洗器储液罐固定到前端支架的螺栓(3 个)
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
重复使用
将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)
6 Nm (4.4 lbs-ft)
  • 8 毫米套筒
重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双支撑架
  2. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)

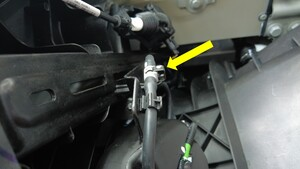

  3. 断开前摄像头清洗器软管。
  4. 松开将前摄像头软管固定到清洗器储液罐的卡子。

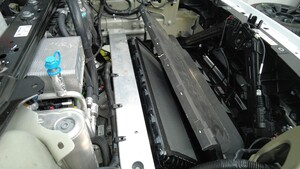

  5. 拆下将清洗器储液罐固定到前端支架的螺栓(3 个),然后将储液罐置于一旁。
    Informational PurposesAn informational icon, calling your attention
    注意请勿使储液罐内清洗液溢出。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

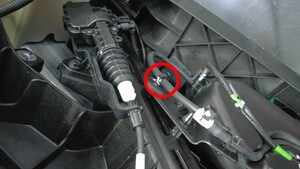

  6. 松开将环境温度传感器固定到主动进气格栅的锁片(2 个)。
  7. 小心地将环境温度传感器盖板从主动进气格栅上拆下,然后将传感器通过开口移出。

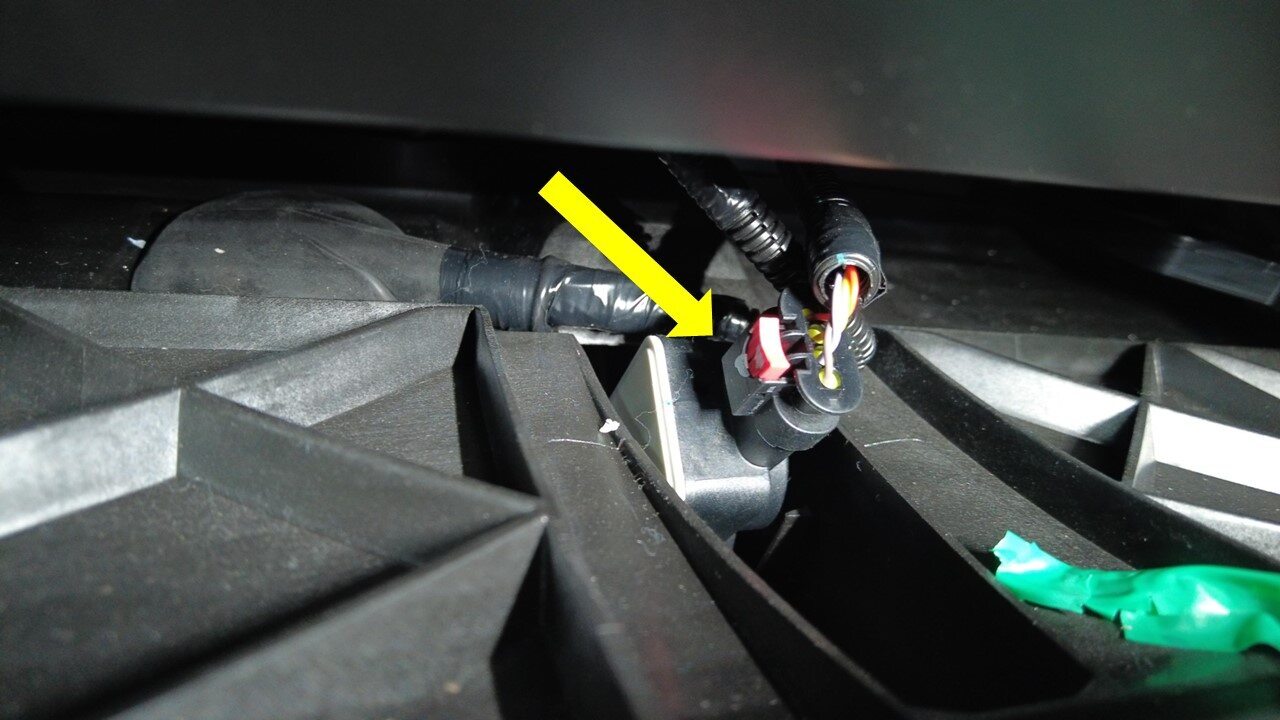

  8. 断开主动进气格栅传动装置电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

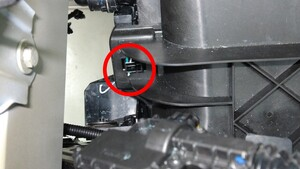

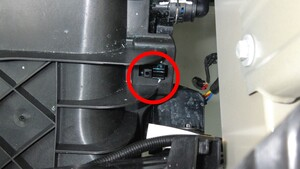

  9. 松开将主动进气格栅固定到冷却风扇模块的卡子(8 个)。
  10. 拆下前裙板。请参阅 Valance - Front Fascia ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将行人警示扬声器从裙板上拆下。

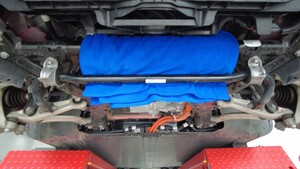

  11. 在副车架前部放置毛巾。

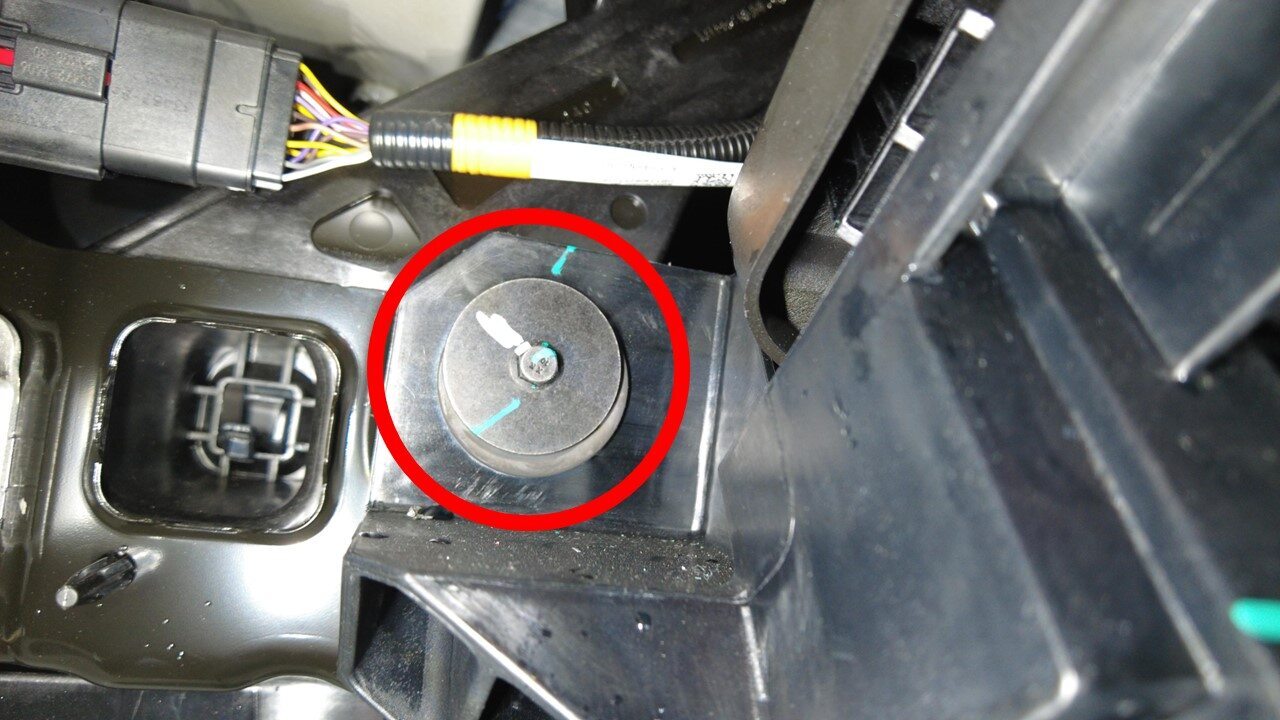

  12. 拆下将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注意请勿弄丢螺栓垫片。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    图 1. LH 如图所示,RH 类似

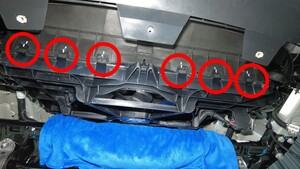

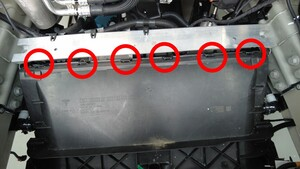

  13. 松开将主动进气格栅底部固定到冷却风扇模块底部的锁片(6 个)。
  14. 完全降下车辆。

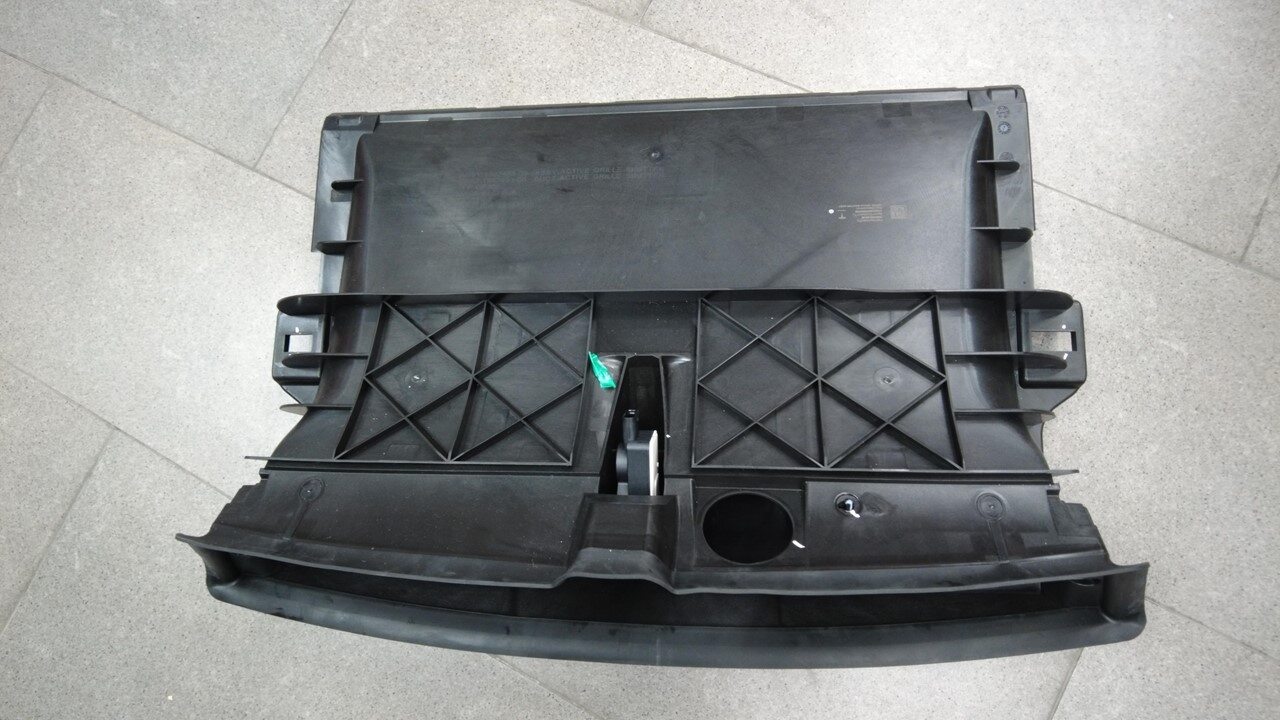

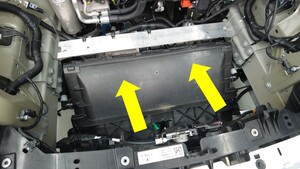

  15. 将主动进气格栅从冷却风扇模块总成上拆下。

安装

  1. 将主动进气格栅安装到冷却风扇模块总成上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏散热器。
  2. 完全升起车辆,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  3. 安装将主动进气格栅底部固定到冷却风扇模块底部的锁片(6 个)。
  4. 预装将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    图 2. LH 如图所示,RH 类似
  5. 紧固将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    图 3. LH 如图所示,RH 类似
  6. 取走副车架前部的毛巾。
  7. 安装前裙板。请参阅 Valance - Front Fascia ((拆卸和更换))
  8. 安装将主动进气格栅固定到冷却风扇模块的卡子(8 个)。
  9. 连接主动进气格栅传动装置电气连接器。
  10. 将环境温度传感器穿过主动进气格栅上开口,然后安装将传感器固定到主动进气格栅的锁片(2 个)。
  11. 安装环境温度传感器盖板。
  12. 将清洗器储液罐移回原位,然后安装将清洗器储液罐固定到前端支架的螺栓(3 个)。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  13. 紧固将前摄像头软管固定到清洗器储液罐的卡子。
  14. 连接前摄像头清洗器软管。
  15. 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)
