内部雷达 ((拆卸和更换))

校正代码 1720010302 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格内部雷达 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部雷达固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。

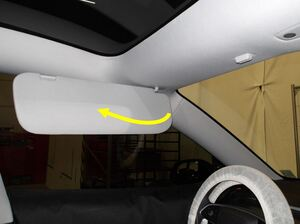

  2. 旋转左右遮阳板,将其从止动基座上拆下。
    图 1. 左侧如图所示,右侧类似

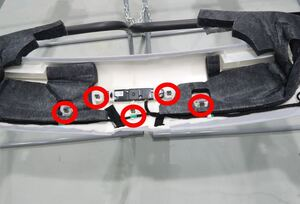

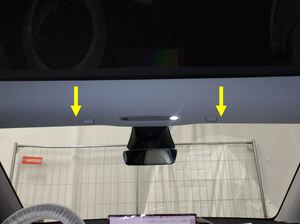

  3. 松开将顶篷前端中部固定到车身的卡子,以便接触内部雷达。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿弯曲顶篷。更换所有受损的卡子。

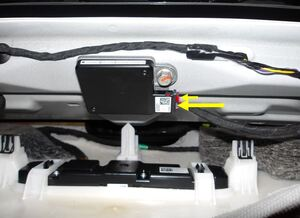

  4. 断开内部雷达连接器。

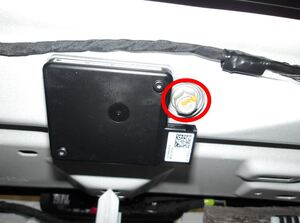

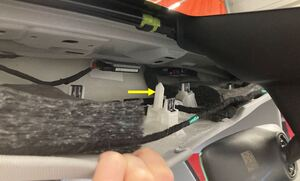

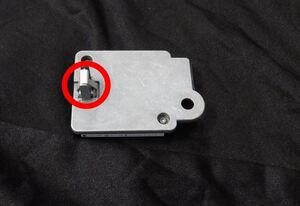

  5. 拆下将内部雷达固定到车身的螺栓,使用卡子撬具松开卡子,然后将内部雷达从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

安装

  1. 紧固卡子,然后安装将内部雷达固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  2. 连接内部雷达连接器。
  3. 安装将顶篷前端中部固定到车身的卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿弯曲顶篷。更换所有受损的卡子。
  4. 将左右遮阳板紧固到止动基座上。
  5. 升起左前车窗,关闭左侧车门。
