线束 - 电动驻车制动器 - 左 ((拆卸和更换))
校正代码
3301021102
FRT
0.20
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓 |
![]() 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓 |
![]() 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)。
-

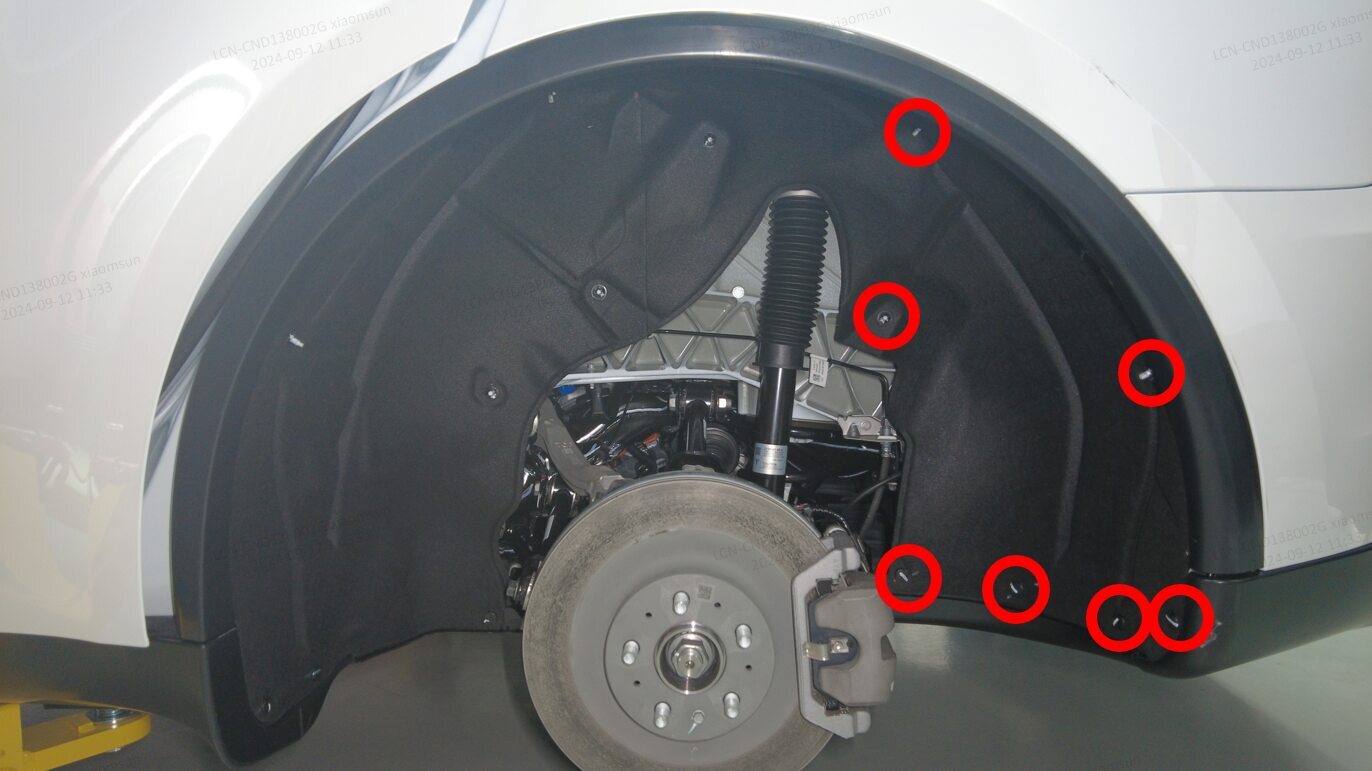

部分松开将左后轮毂内衬固定到车身的卡子,然后将轮毂内衬置于一旁。
注注意请勿损坏轮毂内衬。

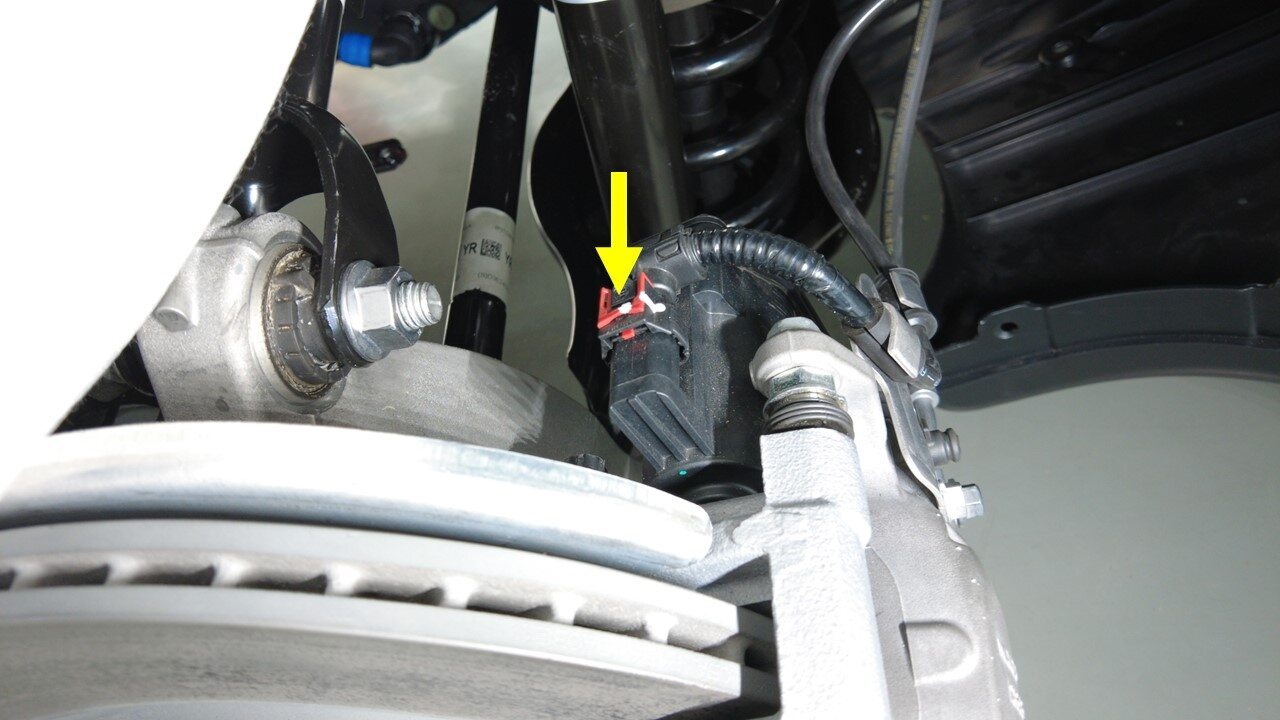

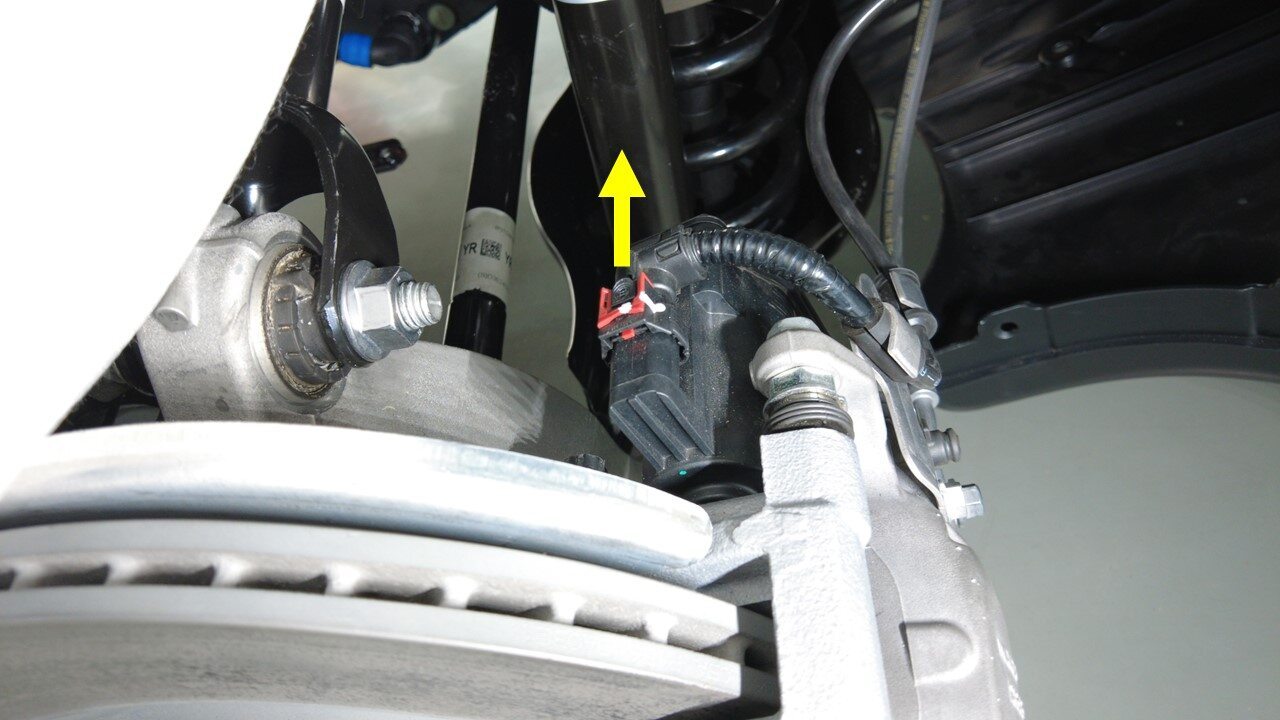

- 断开左后电子驻车制动钳连接器。
-

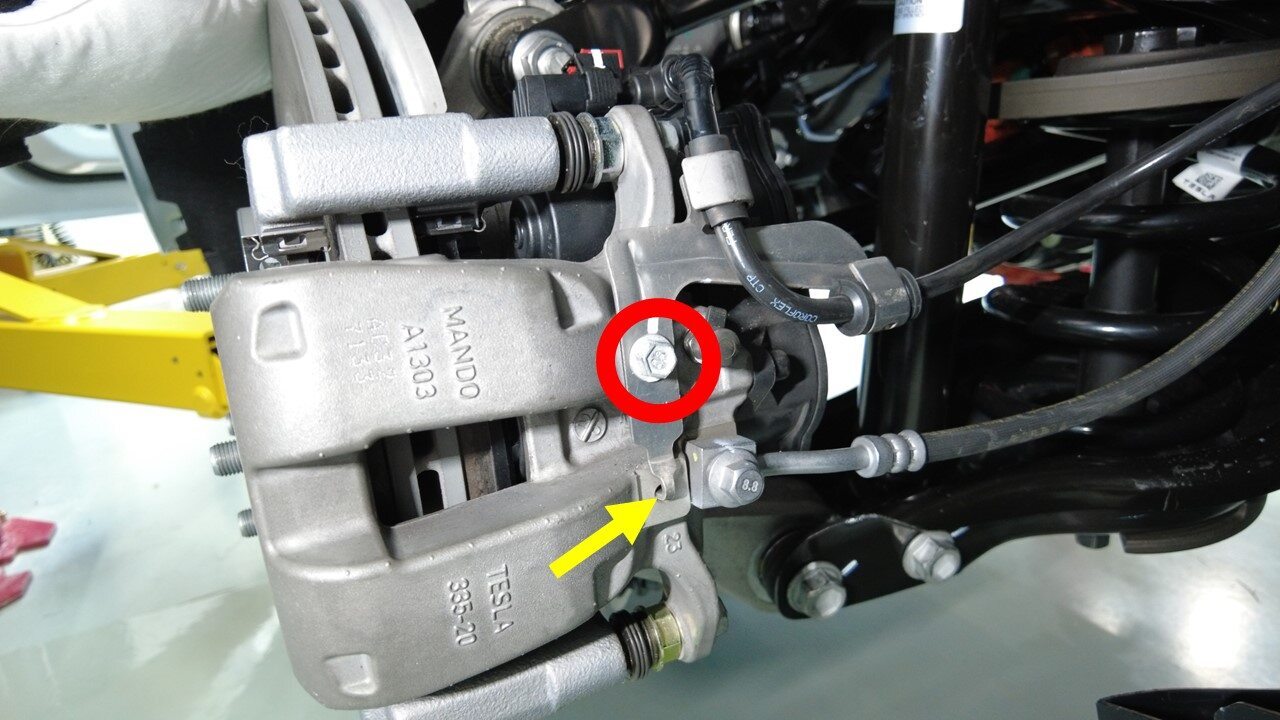

拆下将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓。
TIp推荐使用以下工具:
- 4 英寸加长件
- 10 毫米套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

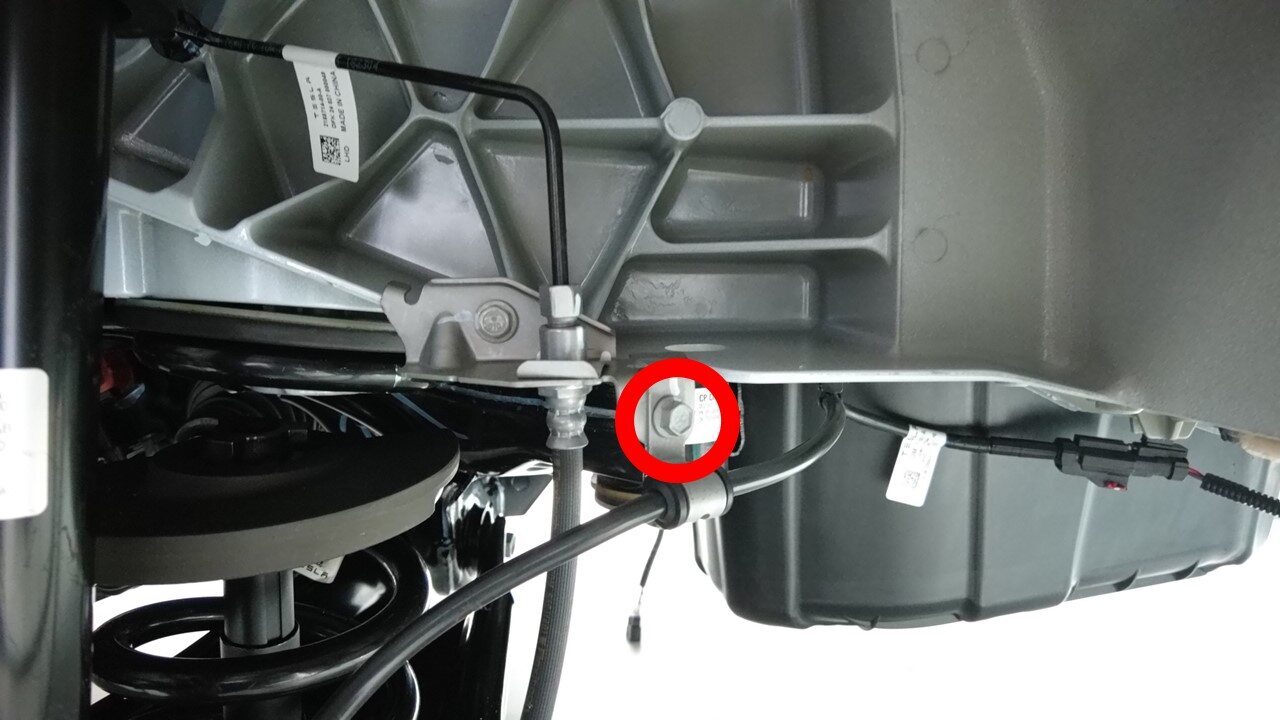

拆下将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓。
TIp推荐使用以下工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手

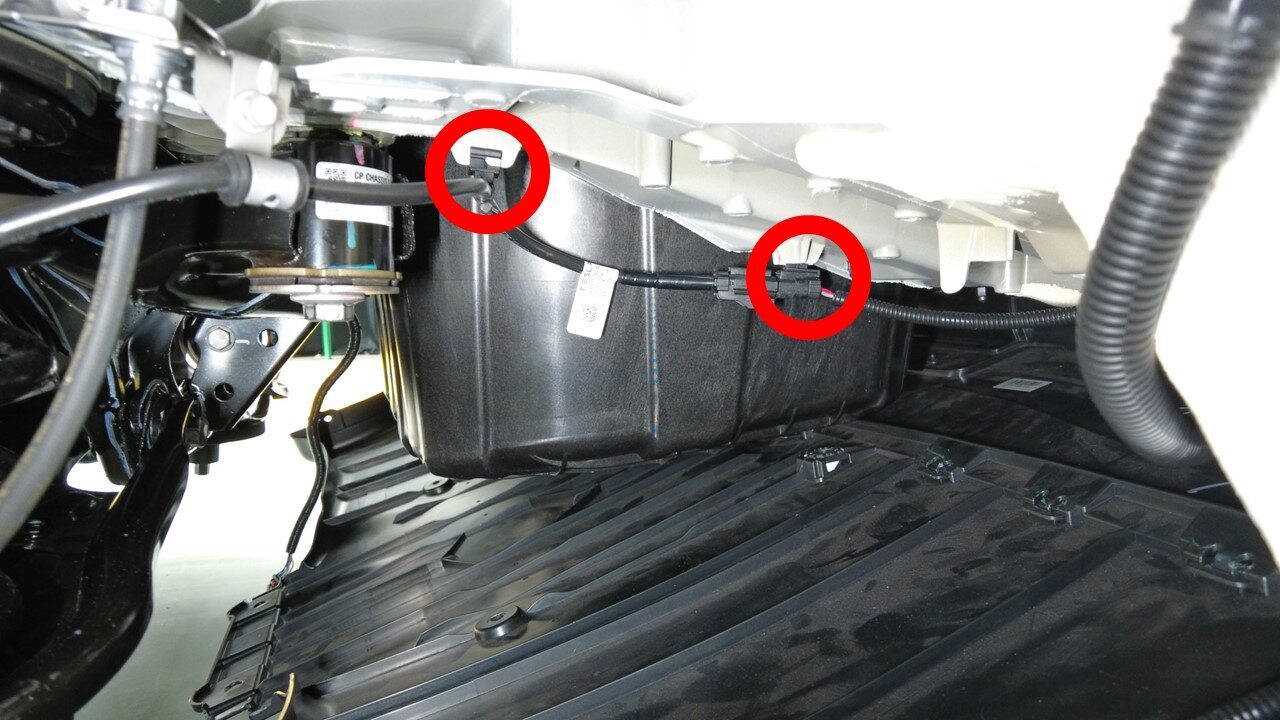

- 松开将左后电子驻车制动 (EPB) 线束固定到车身的夹子(2 个)。

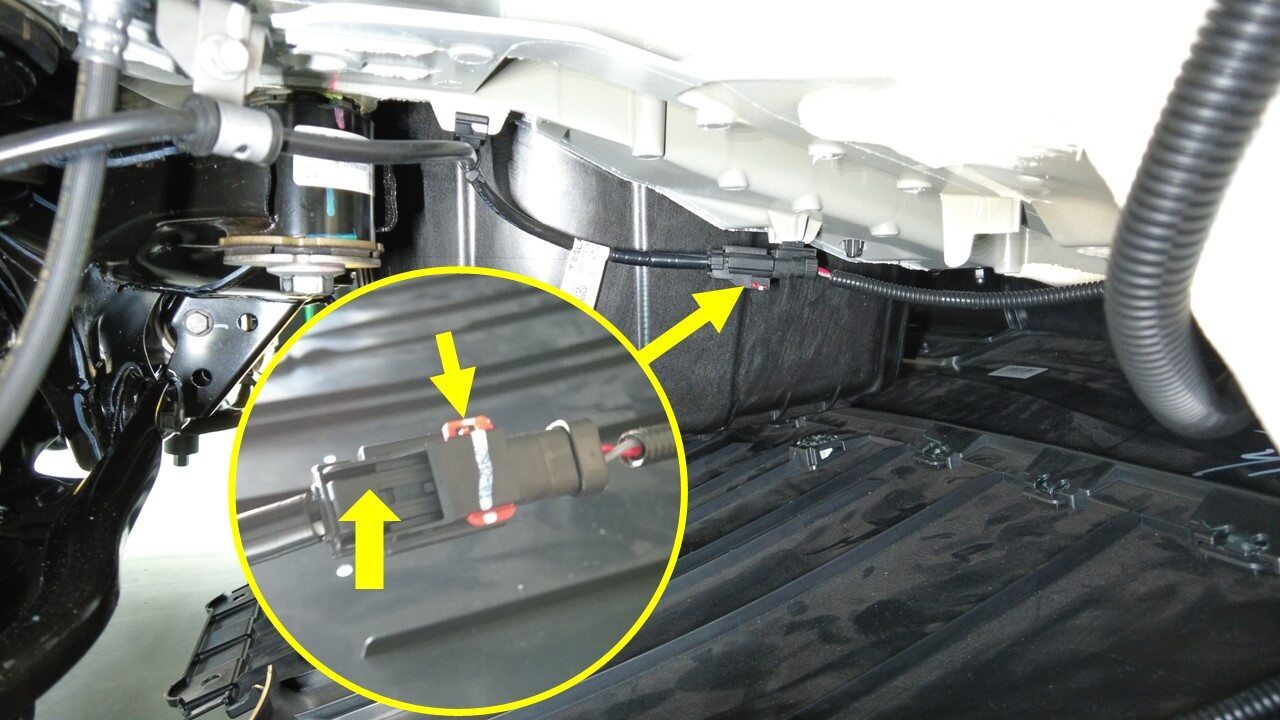

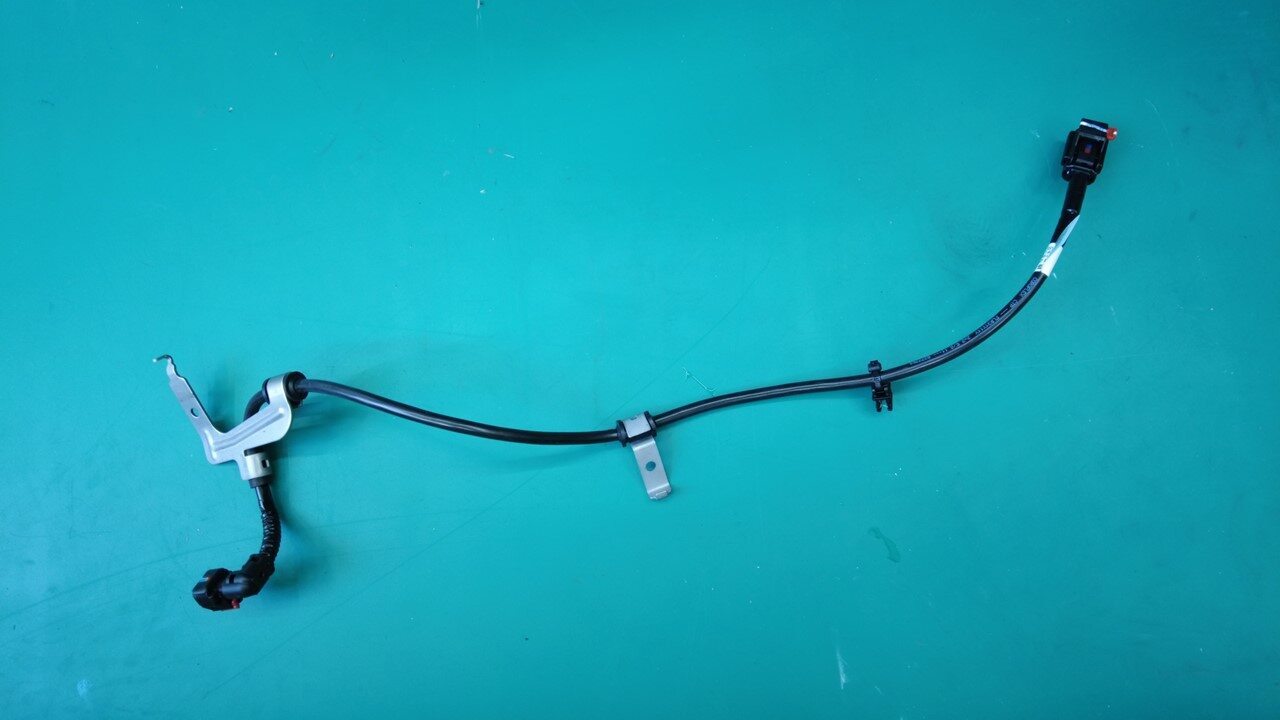

- 断开左后电子驻车制动 (EPB) 线束连接器,然后拆下线束。
安装
- 连接左后电子驻车制动 (EPB) 线束连接器。
- 安装将左后电子驻车制动 (EPB) 线束固定到车身的夹子(2 个)。
-

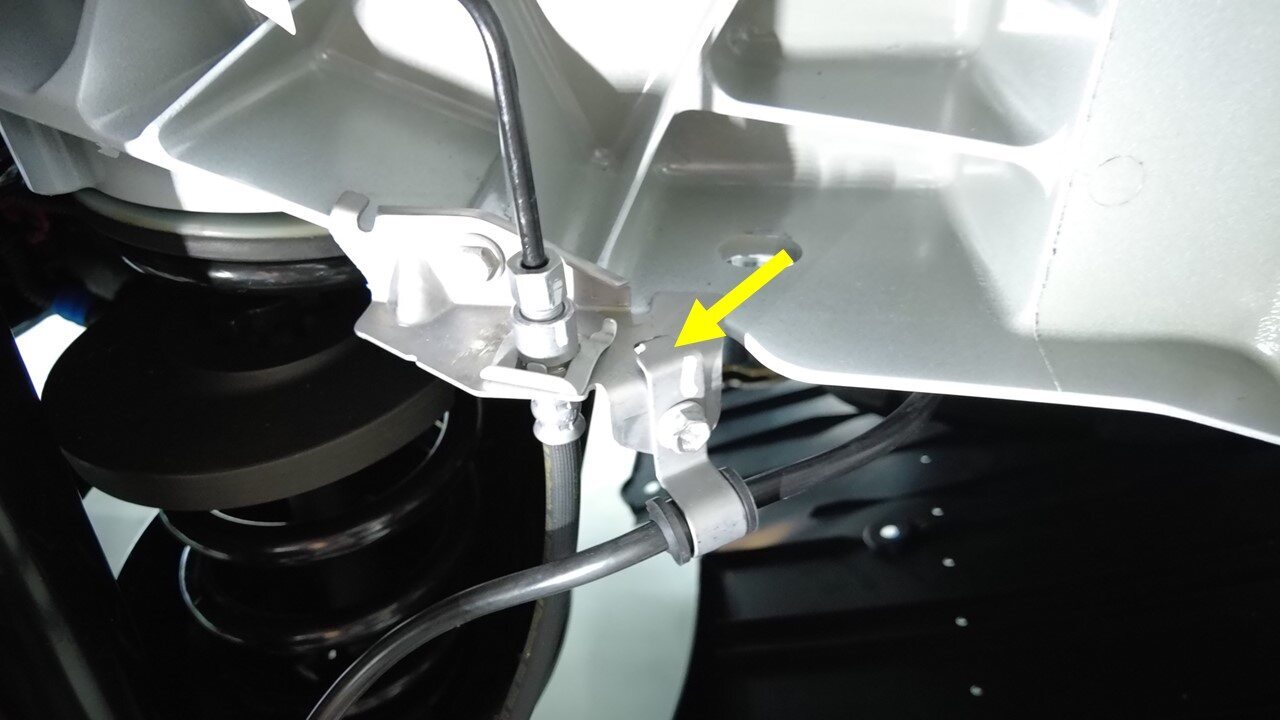

将定位锁片与制动软管支架对齐,然后安装将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓。6 Nm (4.4 lbs-ft)TIp推荐使用以下工具:
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
安装将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具:
- 4 英寸加长件
- 10 毫米套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 连接左后电子驻车制动钳连接器。
- 重新安装将左后轮毂内衬固定到车身的卡子。
- 安装左后轮毂。请参阅轮毂总成(拆卸和安装)。
