第一排座椅倾斜电机 ((拆卸和更换))

校正代码 1301020902 FRT 0.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

扭矩规格

表 1. 扭矩规格第一排座椅倾斜电机 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将倾斜电机固定到座椅框架的螺栓(3 个)
7.5 Nm (5.5 lbs-ft)
  • 棘轮/扭矩扳手
  • 8 毫米 12 角深套筒
重复使用
将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓
16 Nm (11.8 lbs-ft)
  • 棘轮/扭矩扳手
  • T40 梅花套筒
更换 1109741-00-E

拆卸

  1. 拆下外侧护板:请参阅第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需拆下座垫按钮开关、靠背倾角调节按钮开关和 8 通开关。

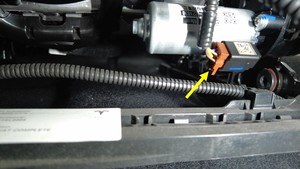

  2. 断开倾斜电机连接器上的电气线束。

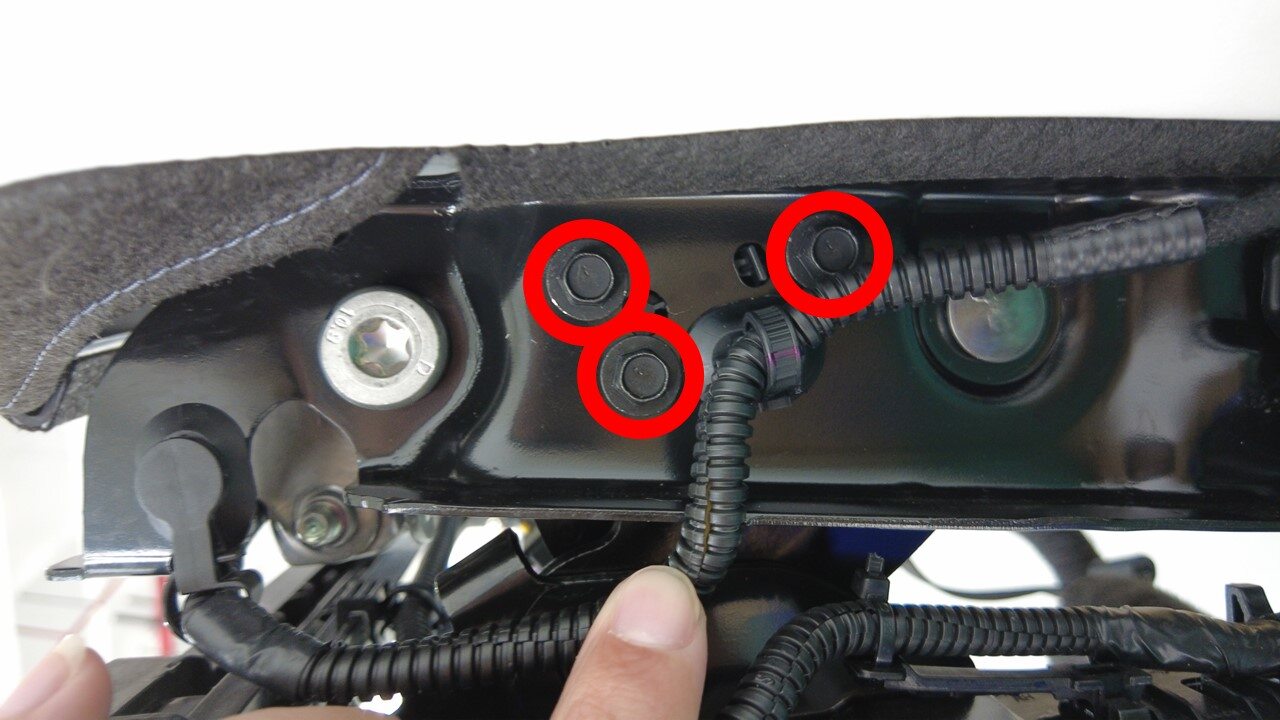

  3. 拆下将倾斜电机固定到座椅框架的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    请勿在此时拆下调节臂螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 8 毫米 12 角深套筒

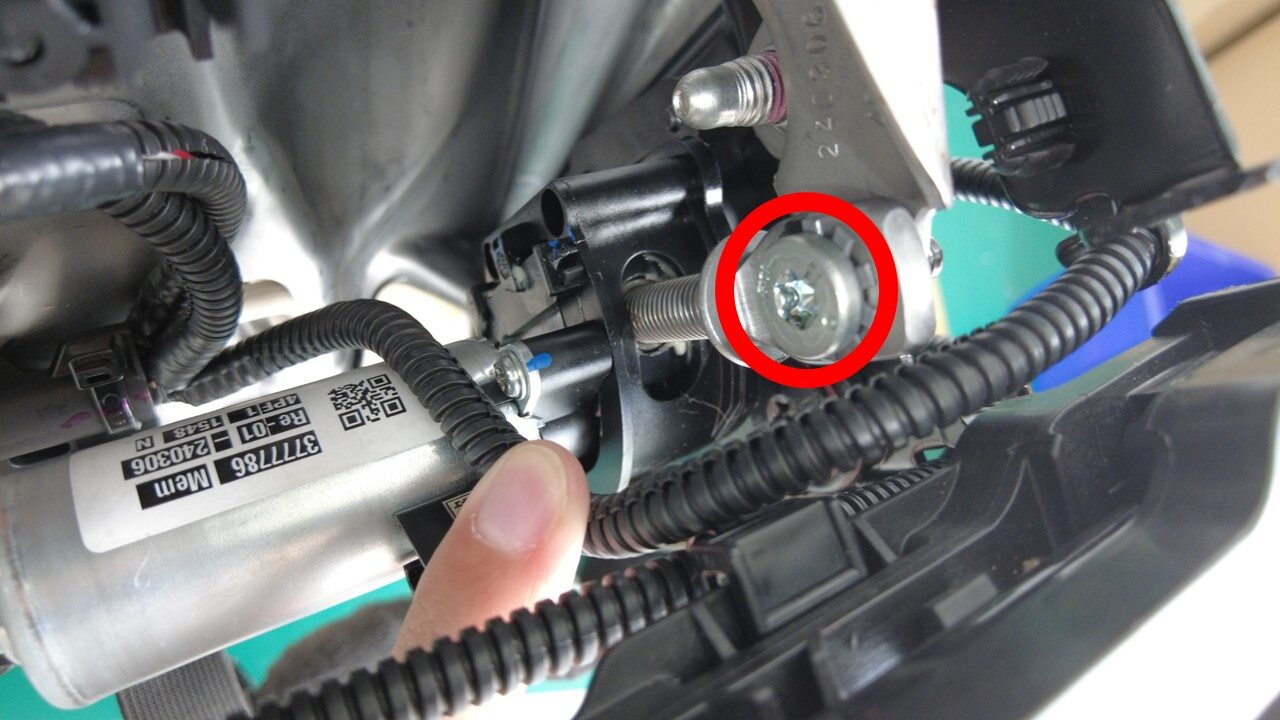

  4. 拆下并弃用将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓,然后将倾斜电机从座椅框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T40 梅花套筒

安装

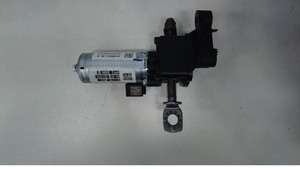

  1. 将倾斜电机放置到座椅框架上,以备安装。
    Informational PurposesAn informational icon, calling your attention
    将座椅倾斜电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
  2. 拆下将倾斜电机固定到座椅框架的螺栓(3 个)。
    7.5 Nm (5.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 8 毫米 12 角深套筒
  3. 安装新的螺栓 (1109741-00-E),将驾驶位座椅倾斜电机调节臂固定到座椅总成。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • T40 梅花套筒
  4. 将电气线束连接到倾斜电机连接器。
  5. 安装外侧护板:请参阅第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))
  6. 通过触摸屏校准座椅。点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start,按照触摸屏上指示进行操作,然后等待程序完成。
  7. 将驾驶位座椅移回原位。
  8. 升起左前车窗,关闭左前车门。
