车窗升降器闭合件 - 后车门 - 左 ((拆卸和更换))

校正代码 1150010302 FRT 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格车窗升降器闭合件 - 后车门 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车窗电机固定到左后车窗封闭板总成的螺钉(3 个)
3.5 Nm (2.6 lbs-ft)
  • T25 梅花套筒
重复使用
将左后车窗封闭板总成固定到左后车门的螺钉(2 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将左后车窗封闭板总成固定到左后车门的螺钉(11 个)
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
重复使用
用于固定左后车窗升降器的螺钉(4 个)
3.5 Nm (2.6 lbs-ft)
  • T25 梅花套筒
重复使用

拆卸

  1. 拆下左后车门玻璃。请参阅车窗升降玻璃 - 后门 - 左 ((拆卸和更换))
  2. 断开低压电源。请参阅低压电源(断开和连接)
  3. 将电气线束从左后车窗电机上断开。
  4. 将电气线束从左后车门压力传感器上断开。
  5. 松开将手动闩锁释放缆索固定到左后车窗封闭板总成的卡子 。
  6. 松开将左后车门线束固定到左后车窗封闭板总成的夹子(3 个)。

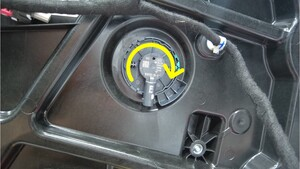

  7. 逆时针转动锁片,然后将左后车门压力传感器从封闭板总成上拆下。

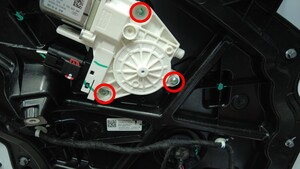

  8. 拆下将左后车窗电机固定到左后车窗封闭板总成的螺钉(3 个),然后将电机从封闭板总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  9. 拆下覆盖左后车窗封闭板总成滑槽紧固件的塞子(2 个)。
  10. 拆下将左后车窗封闭板总成固定到左后车门的螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  11. 拆下将左后车窗封闭板总成固定到左后车门的螺钉(11 个),然后轻轻向上提起封闭板总成以松开固定销,调整总成底部角度以将总成从车门上松开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿拧松或拆下将升降器臂固定到封闭板总成的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒

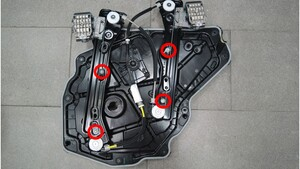

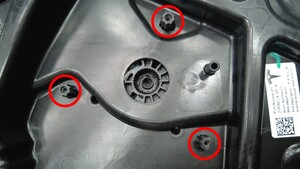

  12. 拆下将左后车窗升降器固定到左后车窗封闭板总成的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒

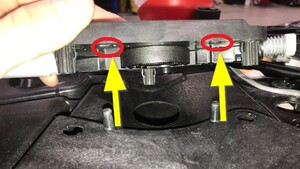

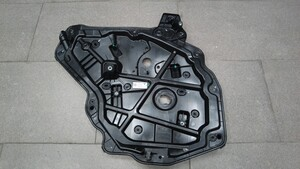

  13. 松开将左后车窗升降器固定到左后车窗封闭板总成的导销和定位销,然后将封闭板从总成上拆下。

安装

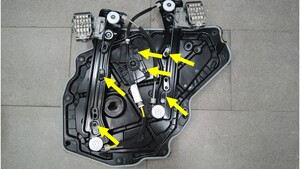

  1. 将左后车窗升降器放置在封闭板上,然后安装将左后车窗升降器固定到左后车窗封闭板总成的导销和定位销。
  2. 安装将左后车窗升降器固定到左后车窗封闭板总成的螺钉(4 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  3. 将左后车窗封闭板总成向上安装到左后车门,然后安装将封闭板总成固定到左后车门的固定销。
  4. 安装将左后车窗封闭板总成固定到左后车门的螺钉(11 个)。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  5. 安装将左后车窗封闭板总成固定到左后车门的螺钉(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 安装覆盖左后车窗封闭板总成滑槽紧固件的塞子(2 个)。
  7. 将左后车窗电机放置在封闭板总成上,然后安装将左后车窗电机固定到左后车窗封闭板总成的螺钉(3 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒

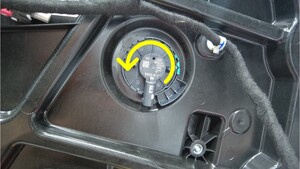

  8. 将左后车门压力传感器放置到封闭板总成上,然后顺时针旋转锁片,将传感器安装好。
  9. 紧固将左后车门线束固定到左后车窗封闭板总成的夹子(3 个)。
  10. 将电气线束连接到左后车门压力传感器。
  11. 将电气线束连接到左后车窗封闭板总成。
  12. 紧固将手动闩锁释放缆索固定到左后车窗封闭板总成的卡子 。
  13. 连接低压电源。请参阅低压电源(断开和连接)
  14. 安装左后车门玻璃。请参阅车窗升降玻璃 - 后门 - 左 ((拆卸和更换))
