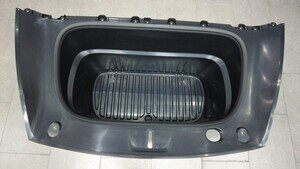

前备箱储物单元(拆卸和更换)

校正代码 1224010202 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅 人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-20: 添加了有关流线型密封件位置的说明和图片,应位于前备箱储物单元前缘上方。
  • 2025-11-20: 更新了有关确定灯条流线型密封件位置的步骤。

扭矩规格

表 1. 扭矩规格前备箱储物单元(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
用于紧固前备箱储物单元的螺栓(4 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  2. 拆下检修板。请参阅 检修面板 ((拆卸和更换))

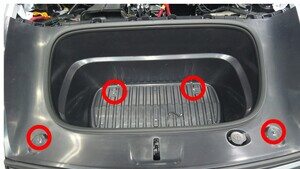

  3. 拆下用于固定前备箱储物单元的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

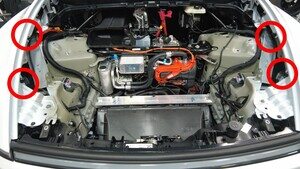

  4. 松开将前备箱储物单元固定到车辆的卡子和锁片,然后将前备箱储物单元从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    更换损坏或丢失的卡子。

安装

  1. 将前备箱储物单元放置到车辆上,然后紧固将前备箱储物单元固定到车辆的卡子和锁片。
    Informational PurposesAn informational icon, calling your attention
    确保流线型密封件位于前备箱储物单元前缘上方。
    Informational PurposesAn informational icon, calling your attention
    更换损坏或丢失的卡子。

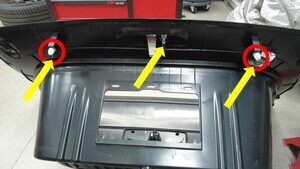

    图 1. 流线型密封件位于前缘上方
  2. 使用塑料饰板工具将前灯条流线型密封件放置在前备箱储物单元前缘上方。
  3. 安装用于固定前备箱储物单元的螺栓(4 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  4. 安装检修板。请参阅 检修面板 ((拆卸和更换))
  5. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
