液力联轴节(90 度)- 前驱动变流器(拆卸和更换)

校正代码 3920010202 FRT 2.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下左前驱动单元支座。请参阅前驱动单元总成 - 左侧支座总成 - 3DU(拆卸和安装)
  2. 将冷却液收集器移到前副车架和固定装置总成下方。

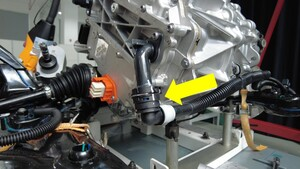

  3. 松开将前驱动单元变流器出口软管固定到 90 度液力联轴节的弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    根据需要使用折叠漏斗。

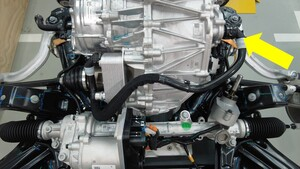

  4. 松开将前驱动单元变流器入口软管固定到 90 度液力联轴节的弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    根据需要使用折叠漏斗。
  5. 取走前副车架和固定装置总成下方的冷却液收集器。

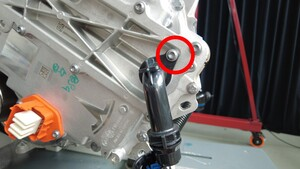

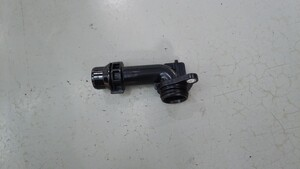

  6. 拆下并弃用将前驱动单元 90 度液力联轴节固定到驱动变流器的螺钉,然后将联轴节从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T30 梅花套筒

安装

  1. 将前驱动单元 90 度液力联轴节放置到驱动变流器上,然后安装新的螺钉,将联轴节固定到车辆上。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    检查 O 型环,如损坏,请更换液力联轴节。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T30 梅花套筒
  2. 紧固将前驱动单元变流器出口软管固定到 90 度液力联轴节的弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确认联轴节已完全就位。
  3. 紧固将前驱动单元变流器入口软管固定到 90 度液力联轴节的弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确认联轴节已完全就位。
  4. 安装左前驱动单元支座。请参阅前驱动单元总成 - 左侧支座总成 - 3DU(拆卸和安装)
